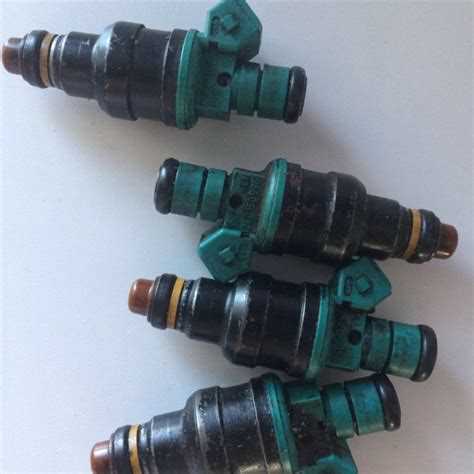

Форсунки на ВАЗ 2107 с инжекторным двигателем (модели 2104, 21067, 21074) – ключевой элемент топливной системы, отвечающий за дозированную подачу бензина в цилиндры. Их неисправность проявляется в виде троения, повышенного расхода топлива (свыше 10–12 л/100 км), затруднённого запуска или чёрного дыма из выхлопной трубы. Причинами могут быть засорение распылителей (диаметр отверстий – 0,15–0,2 мм), износ уплотнительных колец (артикул 2108-1132010) или обрыв обмотки электромагнита (сопротивление исправной форсунки – 15–16 Ом).
Для диагностики потребуется мультиметр (режим измерения сопротивления), манометр топливной рампы (норма – 2,8–3,2 бар на холостом ходу) и комплект для чистки форсунок (например, LIQUI MOLY 1967). Начните с проверки электрической цепи: отсоедините разъём форсунки, подключите щупы мультиметра к контактам – отклонение от номинала указывает на неисправность. Далее снимите рампу с форсунками, подсоедините её к топливной магистрали через манометр и запустите двигатель. Падение давления ниже 2,5 бар при отключении одной из форсунок сигнализирует о её негерметичности.
Визуальный осмотр распылителей проводите на снятой рампе: подайте напряжение 12 В на форсунку (через лампу 12 В для ограничения тока) и наблюдайте за струёй топлива. Исправная форсунка образует конус с углом 25–30°, без капель и струек. Засорённые отверстия прочищайте ультразвуком или специальными жидкостями (например, Wynns W76695), избегая механического воздействия – это нарушит калибровку. После сборки обязательно замените уплотнительные кольца (артикул 2108-1107026) и смажьте их моторным маслом для предотвращения течей.
Если после чистки симптомы не исчезли, проверьте сигналы управления от ЭБУ: подключите осциллограф к разъёму форсунки и сравните осциллограммы с эталонными (длительность импульса на холостом ходу – 2,5–3,5 мс, частота – 33–35 Гц). Отсутствие сигнала или его искажение указывает на неисправность проводки или контроллера. В крайнем случае замените форсунки комплектом (артикул 2111-1132010-02 для двигателей 1,6 л), так как их характеристики должны быть идентичны.
Какие инструменты и материалы понадобятся для диагностики форсунок
Для проверки форсунок ВАЗ 2107 инжектор потребуется минимальный набор специализированных инструментов. Основной – мультиметр с диапазоном измерения сопротивления до 200 Ом. Он нужен для проверки обмоток форсунок на обрыв или короткое замыкание. Оптимально использовать прибор с точностью не ниже 1%, чтобы избежать погрешностей при замерах. Также понадобится манометр топливной системы со шкалой до 6 бар и переходником для подключения к рампе. Без него невозможно оценить давление и равномерность подачи топлива.
Шприц на 20 мл с отрезанным носиком пригодится для проверки герметичности форсунок. Его подключают к топливной магистрали через тройник, чтобы визуально контролировать утечки при заглушенном двигателе. Для снятия форсунок потребуется торцевой ключ на 10 мм и головка на 17 мм с удлинителем – стандартный набор для демонтажа рампы. Не забудьте про набор отвёрток с плоским и крестовым шлицем: они нужны для отсоединения электрических разъёмов и хомутов.
Из расходных материалов необходимы уплотнительные кольца форсунок (артикул 2112-1139045) – их лучше заменить сразу, даже если старые выглядят целыми. Для очистки контактов понадобится спрей-очиститель электрических контактов (например, Liqui Moly Kontaktreiniger) и безворсовая салфетка. Если планируется проверка на стенде, подготовьте ёмкость с чистым бензином (АИ-95) и шланг внутренним диаметром 8 мм для временного подключения.
Для диагностики под давлением пригодится самодельный стенд из старого топливного насоса или адаптер для подключения к аккумулятору (12 В) с кнопкой включения. Провода должны быть сечением не менее 2,5 мм², чтобы избежать падения напряжения. Работайте в проветриваемом помещении и используйте огнетушитель – бензин и искры несовместимы. Все инструменты должны быть исправны: неисправный манометр или мультиметр исказят результаты.
Как снять форсунки с двигателя ВАЗ 2107 без повреждений
Перед началом работ сбросьте давление в топливной системе. Для этого отключите топливный насос, сняв предохранитель F3 (15 А) в монтажном блоке, и запустите двигатель, дав ему поработать до остановки. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Подготовьте чистую ветошь, набор головок (на 10, 13 мм), удлинитель и вороток – ключи потребуются для демонтажа топливной рампы и креплений форсунок.
Снимите воздушный фильтр в сборе с патрубком, открутив хомут на дроссельном узле и три болта крепления корпуса фильтра. Отсоедините колодку жгута проводов от форсунок, нажав на фиксатор и потянув разъем вверх. Аккуратно отщелкните пластиковые зажимы, удерживающие провода на рампе, чтобы не повредить изоляцию. Открутите два болта крепления топливной рампы (ключ на 13 мм) и снимите её вместе с форсунками, покачивая из стороны в сторону – не тяните резко, чтобы не деформировать уплотнительные кольца.
Для извлечения форсунок из рампы зафиксируйте её в тисках через мягкие прокладки (например, деревянные бруски), чтобы не повредить алюминиевую поверхность. Снимите фиксирующие скобы с каждой форсунки, поддев их отверткой с плоским жалом. Потяните форсунку на себя, одновременно прокручивая её вокруг оси – это поможет преодолеть сопротивление резиновых уплотнителей. Если форсунка не поддается, используйте съемник или аккуратно постучите по рампе деревянной рукояткой молотка, избегая ударов по корпусу форсунки.
Проверьте состояние уплотнительных колец на форсунках и в посадочных местах впускного коллектора. Даже минимальные повреждения или потеря эластичности требуют замены – используйте только оригинальные кольца (артикул 2112-1148070 для верхнего, 2112-1148072 для нижнего). Перед установкой смажьте новые уплотнители моторным маслом, чтобы облегчить монтаж и предотвратить закусывание. Храните снятые форсунки в вертикальном положении, закрыв распылители чистой тканью, чтобы избежать попадания пыли.
Проверка сопротивления форсунок мультиметром: пошаговая инструкция
Перед началом проверки убедитесь, что двигатель остыл, а зажигание выключено. Форсунки ВАЗ 2107 инжекторного типа делятся на два вида: низкоомные (2–5 Ом) и высокоомные (12–17 Ом). Для точной диагностики сверьтесь с технической документацией вашего автомобиля – сопротивление должно соответствовать заводским параметрам.
Отсоедините разъемы форсунок, аккуратно отжав фиксаторы. На большинстве моделей ВАЗ 2107 они расположены на топливной рампе. Избегайте повреждения проводов – даже микроскопические трещины могут исказить результаты измерений.
Настройте мультиметр в режим измерения сопротивления (омметр) с пределом 20 Ом для низкоомных форсунок или 200 Ом для высокоомных. Если прибор не поддерживает автоматический выбор диапазона, установите его вручную. Проверьте работоспособность мультиметра, замкнув щупы – показания должны стремиться к нулю.
- Зафиксируйте показания на дисплее. Для низкоомных форсунок допустимое отклонение – ±0,5 Ом, для высокоомных – ±1 Ом. Превышение этих значений указывает на межвитковое замыкание или обрыв обмотки.
- Повторите процедуру для каждой форсунки. Разброс сопротивлений между ними не должен превышать 0,3 Ом – иначе возможен неравномерный впрыск топлива.
Если мультиметр показывает бесконечность (OL) или ноль, форсунка неисправна. В первом случае – обрыв обмотки, во втором – короткое замыкание. Оба дефекта требуют замены детали, ремонт нецелесообразен.
После проверки очистите контакты форсунок и разъемов от окислов. Используйте специальный спрей для электроконтактов или обычный спирт. Грязь и коррозия могут стать причиной ложных показаний при последующих диагностиках.
Сравните результаты с эталонными значениями. Для ВАЗ 2107 с системой впрыска Bosch сопротивление форсунок обычно составляет 14,5–15,5 Ом, для Siemens – 12–13 Ом. Уточните данные по вашей модификации двигателя.
Запишите показания для каждой форсунки. Это поможет отследить динамику изменения сопротивления со временем и выявить потенциальные проблемы до их проявления в работе двигателя. Храните записи вместе с другой технической документацией автомобиля.
Как проверить герметичность форсунок под давлением топлива
Проверка герметичности форсунок под давлением – ключевой этап диагностики системы впрыска ВАЗ 2107. Для этого потребуется манометр с диапазоном измерения до 6 бар, шланг с переходниками для подключения к топливной рампе и емкость для сбора топлива. Перед началом работ сбросьте давление в системе: отсоедините штекер бензонасоса (находится под задним сиденьем) и заведите двигатель, чтобы выработать остатки топлива. Это предотвратит разбрызгивание бензина при демонтаже.
Подключите манометр к штуцеру на топливной рампе, используя переходник с резьбой M12×1,25. Если переходника нет, можно временно установить форсунку в рампу и подсоединить манометр через ее штуцер. Запустите бензонасос, подав питание на его реле (замкните контакты 30 и 87 на реле бензонасоса в монтажном блоке). Давление должно подняться до 2,8–3,2 бар и стабилизироваться. Если оно падает быстрее чем на 0,1 бар за 30 секунд – одна или несколько форсунок негерметичны.
- Отсоедините топливную рампу вместе с форсунками от впускного коллектора, не отключая подачу топлива.
- Подложите под каждую форсунку чистую ветошь или емкость для сбора бензина.
- Подайте давление в систему (включите зажигание, не заводя двигатель).
- Наблюдайте за форсунками в течение 1–2 минут: появление капель топлива на распылителе указывает на негерметичность.
Для точной локализации неисправной форсунки используйте метод поочередного отключения. Снимите фишки с форсунок, оставив одну подключенной, и повторите проверку. Если давление перестало падать – проблема в отключенной форсунке. Альтернативный способ: снимите форсунки с рампы, установите их в прозрачные емкости (например, пластиковые стаканы) и подайте давление. Визуально определите, из какой форсунки сочится топливо.
При обнаружении негерметичной форсунки замените ее или проведите чистку ультразвуком. Самостоятельная промывка химическими средствами (например, Liqui Moly или Wynns) может временно устранить течь, но не гарантирует долговременного результата. После замены повторите проверку давления, чтобы убедиться в отсутствии утечек. Если проблема сохраняется – осмотрите уплотнительные кольца форсунок и топливную рампу на предмет трещин.
Определение неисправностей по характеру распыла топлива
Распыл топлива форсунками ВАЗ 2107 инжектор должен формировать симметричный конус с углом 20–30° и равномерным распределением капель по площади. Отклонения указывают на конкретные дефекты: струйный выброс вместо распыла – засорение сопла или износ иглы, неравномерный конус – деформация распылителя, капли на выходе – нарушение герметичности клапана. Проверку проводите на стенде или при снятых форсунках с подключением к топливной рампе, подавая напряжение 12 В импульсами по 2–3 секунды. Используйте прозрачную емкость для визуального контроля: топливо должно выходить без подтеканий между циклами впрыска.
- Односторонний распыл – смещение иглы или повреждение распылителя. Требует замены форсунки.
- Крупные капли или струя – засорение фильтра форсунки или сопла. Промойте ультразвуком или замените фильтр.
- Подтекание после отключения – износ уплотнительных колец или седла клапана. Замените кольца или форсунку.
- Слабый распыл – низкое давление в рампе (норма 2,8–3,2 бар) или неисправность обмотки. Проверьте манометром и мультиметром (сопротивление обмотки 12–16 Ом).
При диагностике учитывайте, что неравномерный распыл одной форсунки снижает мощность двигателя на 5–15%, увеличивает расход топлива на 10–20% и приводит к детонации. Для точной оценки используйте стробоскоп с регулировкой задержки или осциллограф для анализа формы импульса.
Чистка форсунок в домашних условиях: доступные методы
Самый простой способ очистки – использование специальных присадок в топливный бак. Для ВАЗ 2107 подойдут составы типа Liqui Moly Jectron или Hi-Gear Injector Cleaner. Рабочая дозировка – 300 мл на 60–70 литров бензина. Присадка растворяет отложения на игле и седле форсунки, но эффективна только при незначительных загрязнениях. Процедуру повторяют каждые 5–7 тысяч километров, если двигатель работает на топливе сомнительного качества.
Механическая очистка без снятия форсунок требует самодельного стенда. Понадобится топливный насос от ВАЗ 2110, прозрачные трубки диаметром 8 мм и емкость с очистителем Wynn’s 64541. Форсунки подключают к насосу через тройник, подают напряжение 12 В на контакты и промывают под давлением 3–3,5 бар. Время обработки каждой форсунки – 2–3 минуты с перерывами для остывания. Метод удаляет до 80% нагара, но не устраняет внутренние засоры.
Для глубокой очистки форсунки демонтируют и замачивают в ультразвуковой ванне. В домашних условиях используют очиститель Carb Cleaner или ацетон в соотношении 1:1 с бензином. Форсунки погружают в раствор на 12–24 часа, затем продувают сжатым воздухом под давлением 4–5 бар. Ультразвук усиливает эффект, но при отсутствии ванны достаточно ручной промывки с помощью шприца и тонкой проволоки для прочистки распылителя.
Электрическая проверка после чистки обязательна. Мультиметром замеряют сопротивление обмотки – у форсунок Bosch для ВАЗ 2107 оно должно быть 15–17 Ом. При отклонении более чем на 1 Ом форсунку заменяют. Для проверки распыла используют стенд с прозрачной колбой: при подаче 12 В на контакты струя должна быть равномерной, без капель и брызг. Неравномерный факел указывает на неполную очистку или износ иглы.
Восстановление герметичности форсунок проводят заменой уплотнительных колец. Стандартный размер для ВАЗ 2107 – 16×2 мм (внутренний диаметр). Кольца смазывают моторным маслом перед установкой, чтобы избежать перекосов. После сборки систему прокачивают, удаляя воздух: включают зажигание на 5 секунд, выключают, повторяют 3–4 раза. Давление в топливной рампе должно стабилизироваться на уровне 2,8–3,2 бар.
Профилактика загрязнений включает использование топливного фильтра тонкой очистки Mann WK 612/5 и регулярную замену фильтра грубой очистки в баке. При эксплуатации на бензине с октановым числом ниже 92 интервал чистки сокращают до 10 тысяч километров. После очистки рекомендуется сбросить адаптации ЭБУ: отключить аккумулятор на 10 минут или использовать диагностический сканер для сброса параметров топливоподачи.
Проверка работы форсунок на стенде из подручных средств
Соберите стенд из пластиковой бутылки объёмом 1,5–2 литра, топливного шланга с внутренним диаметром 8 мм и двух хомутов. Отрежьте дно бутылки, просверлите в крышке отверстие под шланг и закрепите его хомутом. Подключите шланг к форсунке через переходник (например, штуцер от старого топливного фильтра), а второй конец – к источнику давления: компрессору с манометром или ручному насосу. Давление должно быть 2,5–3,0 бар, как в топливной рампе ВАЗ 2107. Подайте напряжение 12 В на форсунку через кнопку или реле, используя провода с клеммами «мама». Распыление должно быть конусообразным, без струй и капель – иначе форсунка загрязнена или неисправна.
Для проверки герметичности снимите форсунку со стенда, не отключая давление, и наблюдайте за распылителем 30–60 секунд. Допустимо появление не более одной капли топлива. Если течь интенсивнее, замените уплотнительные кольца или саму форсунку. Для оценки равномерности распыла используйте лист бумаги: при включении форсунки на 1–2 секунды пятно должно быть круглым, без разрывов и асимметрии. При отклонениях промойте форсунку очистителем карбюратора под давлением или замените.
Установка форсунок обратно: порядок действий и нюансы
Перед установкой форсунок очистите посадочные места в топливной рампе и впускном коллекторе от грязи и остатков старого уплотнительного кольца. Используйте безворсовую салфетку и очиститель карбюратора – даже мелкие частицы могут нарушить герметичность. Проверьте состояние уплотнительных колец: они должны быть эластичными, без трещин и деформаций. Если кольца затвердели или повреждены, замените их новыми (каталожный номер для ВАЗ 2107 – 2112-1139045). Смажьте кольца тонким слоем моторного масла или специальной смазкой для резиновых уплотнений, чтобы облегчить установку и предотвратить их перекручивание.
Устанавливайте форсунки строго по порядку, соответствующему цилиндрам (1-3-4-2 для ВАЗ 2107). Начинайте с первой форсунки, аккуратно вставляя её в раму до характерного щелчка фиксатора. Убедитесь, что форсунка села ровно, без перекосов – иначе возможны утечки топлива или подсос воздуха. После установки всех форсунок подключите к ним электрические разъёмы, проверяя надёжность фиксации: при лёгком потягивании разъём не должен отсоединяться. Подключите топливную магистраль, затянув штуцер моментом 20–25 Н·м, чтобы избежать течей.
- Не прилагайте чрезмерных усилий при затяжке штуцера – это может повредить резьбу или деформировать топливную рампу.
- После установки запустите двигатель и проверьте отсутствие подтёков топлива в местах соединений. Если обнаружены утечки, заглушите мотор и подтяните проблемные узлы.
- При первом запуске возможны перебои в работе двигателя из-за завоздушивания системы. Дайте мотору поработать 1–2 минуты на холостых оборотах, чтобы топливная система заполнилась.
- Если после установки форсунок наблюдается повышенный расход топлива или нестабильные обороты, проверьте правильность подключения разъёмов и герметичность уплотнений.
Типичные ошибки при самостоятельной проверке и как их избежать
Другая критическая ошибка – проверка форсунок без предварительной очистки топливной системы. Загрязнённые форсунки могут давать нестабильные результаты при диагностике: например, проявлять пропуски при тесте на стенде или неравномерное распыление. Перед проверкой снимите рампу с форсунками, промойте её бензином или специальным очистителем (например, *Liqui Moly Jectron*), а сами форсунки продуйте сжатым воздухом под давлением 3–4 атм. Не используйте металлические щётки или иглы для чистки сопел – это деформирует распылитель и нарушает факел впрыска. Если после очистки форсунка не восстанавливает работоспособность, замените её, а не пытайтесь «оживить» промывкой в ультразвуковой ванне без профессионального оборудования.
