Привод дворников на Skoda Fabia (поколения 1–3, годы выпуска 1999–2023) – узел, подверженный износу из-за постоянных нагрузок и воздействия влаги. Средний ресурс мотор-редуктора составляет 80–120 тыс. км, но при эксплуатации в условиях частых дождей или низких температур он может выйти из строя раньше. Типичные признаки неисправности: рывки щеток, неравномерная работа, остановка в произвольном положении или полный отказ системы. Замена привода – задача, выполнимая в гаражных условиях, если следовать регламенту и использовать правильные инструменты.
Для работы потребуются: торцевые головки на 10 и 13 мм, отвертка с плоским шлицем, ключ Torx T20 (для некоторых моделей), новый мотор-редуктор (оригинальный артикул 6Y1 955 701 A или аналоги от Valeo, Hella), силиконовая смазка и пластиковые клипсы крепления обшивки (при необходимости). Перед началом отключите минусовую клемму аккумулятора – это исключит риск короткого замыкания при работе с электрической частью. На моделях с 2010 года и новее доступ к приводу усложнен из-за дополнительных элементов кузова, поэтому потребуется снять пластиковую накладку под лобовым стеклом.
Процесс замены включает демонтаж трапеции дворников, отсоединение электрического разъема и снятие мотор-редуктора с кронштейна. Особое внимание уделите положению кривошипа привода: перед отсоединением запомните его угол или сделайте метку – это упростит установку нового узла. После монтажа проверьте работу дворников на всех скоростях и убедитесь в отсутствии посторонних шумов. Если щетки останавливаются не в крайнем нижнем положении, отрегулируйте их, ослабив крепление кривошипа и повернув его на 5–10 градусов.
На Skoda Fabia с климат-контролем или датчиком дождя замена привода может потребовать дополнительных действий: отключения датчика или снятия блока управления. В таких случаях рекомендуется обратиться к сервисной документации для вашей модификации. Не используйте герметики для фиксации мотор-редуктора – это может привести к повреждению пластиковых элементов крепления. После установки нового привода смажьте шарниры трапеции литиевой смазкой, чтобы продлить срок службы механизма.
Необходимые инструменты и материалы для замены привода дворников
Для замены привода дворников на Skoda Fabia потребуется набор инструментов, адаптированный под специфику крепежа и конструкцию узла. Базовый комплект включает торцевые головки на 10 и 13 мм – они понадобятся для снятия клеммы аккумулятора и демонтажа пластиковых накладок под лобовым стеклом. Обязателен ключ TORX T25: им откручиваются винты крепления привода к кузову. Для работы с электрической частью пригодится мультиметр с диапазоном измерения сопротивления до 200 Ом – он поможет проверить целостность обмоток мотора до и после установки.
Из специализированных инструментов критически важен съемник для тяг трапеции. Универсальные модели с регулируемыми губками (например, Hazet 2170-1) подойдут лучше, чем самодельные приспособления: они минимизируют риск повреждения шлицевого соединения. Для отсоединения разъемов электропроводки используйте пластиковые клипсодеры или тонкую плоскую отвертку – металлические инструменты могут деформировать контакты, что приведет к нестабильной работе системы.
Список расходных материалов зависит от состояния снятых деталей. Если тяги трапеции имеют люфт или коррозию, замените их комплектом (артикул для Fabia 6Y – 6Y1 955 715 для водительской стороны, 6Y1 955 716 для пассажирской). Новый привод дворников (оригинал – 6Y1 955 701 A, аналоги – Valeo 533077 или Bosch 0 390 203 027) должен поставляться с предварительно нанесенной смазкой на шестернях редуктора. В противном случае используйте высокотемпературную литиевую смазку (например, Liqui Moly LM 50 Litho HT).
Для герметизации мест крепления привода к кузову потребуется силиконовый герметик с рабочей температурой от -40°C до +200°C (например, Done Deal DD6773). Он предотвратит попадание влаги в моторный отсек через монтажные отверстия. Изолента или термоусадочные трубки диаметром 4–6 мм пригодятся для дополнительной защиты электрических соединений от влаги и вибрации. Не экономьте на качестве: дешевые аналоги могут растрескаться при низких температурах.
Дополнительные приспособления сократят время работы и снизят риск ошибок. Магнитная чашка для крепежа (например, Neiko 02668A) удержит болты и гайки от падения в труднодоступные места. Для фиксации тяг трапеции в правильном положении при установке используйте стяжки или временные хомуты – это исключит смещение при подключении привода. Если лобовое стекло покрыто тонировочной пленкой, заранее подготовьте пластиковый шпатель для аккуратного отделения кромки пленки от уплотнителя без повреждений.
Перед началом работ убедитесь в наличии следующих мелочей, которые часто упускают из виду:
- Наждачная бумага зернистостью P400 – для зачистки окисленных контактов на разъемах;
- Салфетки без ворса – для удаления старой смазки и пыли с посадочных мест;
- Фонарик с магнитным основанием – для освещения зоны под приборной панелью;
- Пластиковые клипсы крепления накладок (артикул 6Y0 853 666) – оригинальные часто ломаются при демонтаже;
- Диэлектрическая смазка (например, Permatex 22058) – для обработки контактов разъема привода.
Отсутствие любого из перечисленных пунктов может привести к затягиванию процесса или необходимости прерывать работу для поиска замены.
Подготовка автомобиля: безопасность и доступ к механизму
Перед началом работ отключите зажигание и извлеките ключ из замка. На Skoda Fabia первого поколения (2002–2007) и второго (2007–2014) аккумулятор расположен в моторном отсеке слева – отсоедините клемму «минус» гаечным ключом на 10 мм. На моделях третьего поколения (2014–н.в.) аккумулятор находится под передним пассажирским сиденьем: снимите пластиковую крышку и отключите клеммы в той же последовательности. Это исключит случайное срабатывание электромотора привода дворников и короткое замыкание при касании инструментом токоведущих частей.
Поднимите рычаги дворников в сервисное положение: включите зажигание, активируйте стеклоочистители на одно срабатывание и выключите зажигание в момент, когда рычаги остановятся вертикально. На Fabia с климат-контролем или обогревом лобового стекла дополнительно отсоедините разъемы подогрева от форсунок омывателя – они мешают демонтажу трапеции. Если рычаги не фиксируются в поднятом состоянии, зафиксируйте их деревянными брусками или пластиковыми стяжками, чтобы исключить падение на стекло при снятии гаек крепления.
Для доступа к механизму привода снимите пластиковую накладку под лобовым стеклом. На Fabia I и II она крепится пятью пластиковыми пистонами и двумя винтами Torx T20 по краям. На Fabia III накладка удерживается семью пистонами и тремя винтами Torx T25. Пистоны извлекайте специальным съемником или плоской отверткой, поддевая за центральную часть – не тяните за края, чтобы не сломать фиксаторы. После снятия накладки отсоедините шланги омывателя от форсунок и отведите их в сторону, чтобы не повредить при работе.
Очистите рабочую зону от грязи и листьев – особенно тщательно вокруг моторчика привода и шарниров трапеции. Используйте сжатый воздух или щетку с жесткой щетиной. На моделях с пробегом свыше 100 000 км проверьте состояние резиновых уплотнителей под капотом: трещины или разрывы приведут к попаданию влаги на электродвигатель, что сократит срок службы нового привода. При необходимости замените уплотнители перед установкой нового механизма.
Подготовьте инструмент: понадобятся головки на 10 и 13 мм, удлинитель, трещотка, отвертка с плоским жалом, съемник пистонов и динамометрический ключ (момент затяжки гаек крепления рычагов дворников – 18–22 Н·м). Для Fabia III дополнительно потребуется ключ Torx T25. Работайте в перчатках: острые кромки металлических деталей и остатки герметика на кузове могут травмировать руки.
Снятие рычагов и щеток дворников перед демонтажем
Для снятия щеток выполните следующие действия:
- Поверните щетку перпендикулярно рычагу и потяните вверх, преодолевая сопротивление фиксатора (на моделях до 2014 года используется защелка типа «крючок», после – пружинный замок).
- При затрудненном ходе нанесите на шарнирное соединение силиконовую смазку или WD-40 – избегайте чрезмерного усилия, чтобы не деформировать пластиковый адаптер.
- Запомните положение щеток: на водительской стороне длина составляет 550 мм, на пассажирской – 450 мм (для Fabia II поколения).
- После снятия рычагов оберните их ветошью и закрепите скотчем – это предотвратит повреждение лобового стекла при случайном падении.
Не используйте металлические инструменты для поддевания щеток – риск царапин на стекле и повреждения резинового уплотнителя высок.
Демонтаж пластиковой защиты под лобовым стеклом
Металлические защёлки расположены под резиновыми уплотнителями лобового стекла – их нужно отжать пальцами или тонкой пластиковой лопаткой. Не используйте металлические инструменты: риск повредить лакокрасочное покрытие кузова или сам уплотнитель. Если защёлка не поддаётся, проверьте наличие скрытых винтов под заглушками – на некоторых модификациях Fabia они есть в районе стойки A.
При демонтаже обратите внимание на два дренажных отверстия в нижней части защиты. Они часто забиваются листьями и грязью, что приводит к коррозии кузова. Очистите их проволокой диаметром 2–3 мм или сжатым воздухом. Если отверстия деформированы, замените защиту – нарушение вентиляции ускорит ржавление металла.
Сняв панель, осмотрите моторный отсек на предмет трещин в пластике. На Fabia 2004–2008 годов выпуска часто встречаются повреждения в зоне крепления кронштейна омывателя. При обнаружении трещин усилите их эпоксидным клеем или замените деталь – провисшая защита будет стучать на неровностях и пропускать влагу к электрике.
Пистоны типа «ёлочка» (артикул VAG N 907 326 01) при повторной установке часто ломаются. Запаситесь новыми – их стоимость не превышает 20 рублей за штуку. Перед установкой смажьте посадочные места силиконовой смазкой: это облегчит монтаж и предотвратит скрип при вибрации. Не перетягивайте пистоны – достаточно лёгкого нажатия до щелчка.
Если защита снимается для доступа к трапеции дворников, проверьте состояние резиновых втулок на рычагах. На Fabia с пробегом свыше 100 000 км они изнашиваются, что приводит к люфту и неравномерной работе щёток. Артикул втулки – 6Y0 955 715 A. Замена занимает 15 минут и устраняет характерный скрежет при работе привода.
После установки защиты убедитесь, что она плотно прилегает к кузову по всему периметру. Зазоры более 2 мм свидетельствуют о деформации панели или неправильной установке. Проверьте работу дворников: если щётки задевают защиту, отрегулируйте их положение или подрежьте выступающие края пластика напильником.

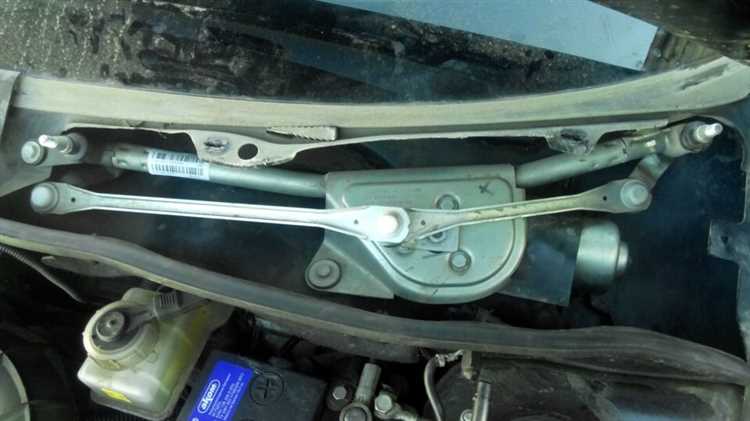

Отключение электропроводки и снятие старого привода дворников
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На приводе дворников Skoda Fabia (модели до 2014 года) разъем электропроводки фиксируется пластиковым замком – нажмите на фиксатор пальцем и потяните разъем вниз, избегая рывков. Для моделей после 2015 года разъем имеет металлический фиксатор: подденьте его тонкой отверткой и одновременно отсоедините колодку. Проверьте состояние контактов – окисление устраните очистителем электроконтактов или мелкозернистой наждачной бумагой (зернистость P1000).
Для снятия привода открутите три болта крепления ключом Torx T30 (момент затяжки – 8–10 Н·м). Первый болт расположен под пластиковой заглушкой на рычаге трапеции, два других – на корпусе мотор-редуктора. Придерживайте привод рукой, чтобы избежать падения – вес узла составляет около 1,2 кг. Если болты не поддаются, обработайте их проникающей смазкой (например, WD-40) и выждите 10 минут. После демонтажа осмотрите посадочное место на кузове: удалите остатки старой прокладки и проверьте состояние резиновых втулок – при наличии трещин или деформации замените их (артикул оригинальной втулки – 6Q0 955 711 A).
Установка нового привода дворников и проверка креплений
Перед установкой нового привода очистите посадочное место от грязи и остатков старого герметика. На Skoda Fabia 2010–2014 годов привод фиксируется тремя болтами M6 с моментом затяжки 8–10 Н·м. Нанесите на резьбу болтов фиксатор Loctite 243, чтобы предотвратить самопроизвольное ослабление креплений из-за вибрации.
Подключите электрический разъем к новому приводу до его установки на кузов – это упростит монтаж и исключит повреждение проводки. Убедитесь, что контакты разъема не окислены; при необходимости обработайте их спреем для электроконтактов. На моделях с 2015 года разъем имеет ключ, предотвращающий неправильное подключение.
Установите привод на штатное место, совместив отверстия под болты. Затягивайте крепеж крест-накрест, начиная с центрального болта, чтобы избежать перекоса. Проверьте зазор между корпусом привода и кузовом – он должен быть равномерным по всей длине, иначе возможен шум при работе.
После затяжки болтов подсоедините тяги к рычагам дворников. На Fabia используются тяги с шарнирными наконечниками; смажьте их литиевой смазкой перед установкой. Затяните гайки крепления тяг моментом 12–15 Н·м, используя динамометрический ключ. Перетяжка приведет к быстрому износу шарниров.
Перед проверкой работы дворников убедитесь, что рычаги установлены в правильное положение: на Fabia 1.4 TDI 2012 года нижний край щетки в парковочном положении должен находиться на 10 мм выше нижней кромки лобового стекла. Запустите двигатель и активируйте дворники в разных режимах, включая прерывистый. Прислушайтесь к посторонним звукам – скрипы или стуки указывают на неправильную установку тяг или привода.
Завершите проверку осмотром креплений через 50–100 км пробега. Подтяните болты привода и гайки тяг, если обнаружено ослабление. На моделях с подогревом лобового стекла убедитесь, что провода не касаются движущихся частей – это может привести к их повреждению.
Подключение электрических разъемов и тестирование работы
Перед подключением разъемов убедитесь, что мотор-редуктор дворников установлен в исходное положение – рычаги должны быть направлены вниз, параллельно нижней кромке лобового стекла. На Skoda Fabia 2007–2014 гг. используется два типа разъемов: трехконтактный для мотора и двухконтактный для датчика дождя (если предусмотрен). Проверьте наличие коррозии на контактах – при необходимости зачистите их мелкозернистой наждачной бумагой (P1000) или обработайте контактным спреем.
Подключите трехконтактный разъем к мотор-редуктору, совместив выступы на колодке с пазами на ответной части. Убедитесь, что фиксатор щелкнул – слабое соединение приведет к периодическим сбоям в работе. Для моделей с обогревом дворников (опция на Fabia II) дополнительно подсоедините разъем питания нагревательного элемента, расположенный рядом с мотором. Не прилагайте чрезмерных усилий – пластиковые защелки хрупкие.
После подключения разъемов временно закрепите проводку пластиковыми стяжками, избегая натяжения и перегибов. На Skoda Fabia с 2015 года используется единый шестиконтактный разъем для мотора и датчика дождя – проверьте соответствие распиновки по сервисной документации (контакты 1–3: питание мотора, 4–6: сигналы датчика). Если автомобиль оборудован системой Coming Home/Leaving Home, убедитесь, что разъем подсветки подключен к клемме №5.
Восстановите питание бортовой сети, подключив клемму аккумулятора. Включите зажигание и активируйте дворники в прерывистом режиме – мотор должен запуститься без посторонних шумов. Если дворники не реагируют, проверьте предохранитель F47 (15 А) в монтажном блоке под рулевой колонкой. На моделях с автоматическим режимом работы (датчик дождя) выполните тест: смочите стекло водой – дворники должны включиться самостоятельно в течение 2–3 секунд.
Протестируйте все режимы работы: прерывистый (1–5 секунд задержки), низкая и высокая скорость. Обратите внимание на синхронность движения рычагов – разница в ходе более 5 мм указывает на неверную установку тяг или износ шарниров. При наличии скрипов или рывков смажьте механизм силиконовой смазкой (например, Liqui Moly Silicon-Spray) через технологические отверстия в трапеции.
Если после подключения дворники работают только в одном направлении или останавливаются в произвольном положении, отключите аккумулятор и проверьте целостность проводки к мотору. Частая причина – обрыв провода в гофре между кузовом и дверью (на моделях с подъемным стеклом). Для диагностики используйте мультиметр: сопротивление между контактами разъема мотора должно составлять 2,5–3,5 Ом в режиме покоя.
Завершите тестирование проверкой герметичности установки мотор-редуктора – запустите двигатель и включите омыватель. Жидкость должна равномерно распределяться по стеклу без утечек в подкапотное пространство. Если вода просачивается через уплотнитель мотора, замените резиновую прокладку (артикул 6Y0 955 711 для Fabia I, 6Q0 955 711 B для Fabia II). После успешного теста закрепите все элементы окончательно и установите пластиковую защиту под лобовым стеклом.
Сборка пластиковой защиты и установка рычагов дворников
Перед установкой рычагов очистите посадочные места на валу привода от старой смазки и грязи. Используйте очиститель тормозов или бензин – они эффективно удаляют остатки резины и масла. Нанесите тонкий слой консистентной смазки (например, Liqui Moly LM 50 или Molykote 111) на шлицы вала и резьбу крепёжных гаек. Это предотвратит коррозию и облегчит демонтаж в будущем.
Сборка пластиковой защиты начинается с установки нижней части (артикул 6Y0 853 661 для Fabia I или 6Y0 853 661 A для рестайлинговых моделей). Проверьте целостность защёлок – треснувшие элементы замените, иначе защита не будет держаться. Приложите деталь к кузову, совместив отверстия под крепёжные болты. Затягивайте болты крест-накрест с моментом 4–5 Н·м, чтобы избежать перекоса.
- Верхняя часть защиты (артикул 6Y0 853 665) крепится к нижней на пластиковые пистоны. Перед установкой смажьте пистоны силиконовой смазкой – это облегчит монтаж и предотвратит поломку.
- Если пистоны отсутствуют или повреждены, используйте аналоги (VAG N 907 326 01) – они универсальны для большинства моделей Skoda.
- При установке следите, чтобы резиновый уплотнитель по периметру защиты не заминался – иначе под капот будет попадать вода.
Рычаги дворников устанавливайте строго в определённом порядке. Сначала наденьте на вал короткий рычаг (со стороны водителя), затем длинный (пассажирский). Совместите шлицы и наживите гайки от руки. Перед окончательной затяжкой проверьте угол установки: при включении дворников щётки должны останавливаться на 5–10 мм выше нижней кромки лобового стекла. Если положение неверное, ослабьте гайку и поверните рычаг на 1–2 зуба шлица.
Затягивайте гайки рычагов с моментом 18–22 Н·м динамометрическим ключом. Превышение момента приведёт к срыву резьбы на валу привода, недостаточный – к самопроизвольному ослаблению крепежа. После затяжки установите пластиковые колпачки на гайки – они защищают резьбу от влаги и грязи. Если колпачки потеряны, используйте аналоги (VAG 6X0 955 717).
Завершите сборку проверкой работы дворников. Включите стеклоочистители на короткое время – рычаги должны двигаться плавно, без рывков и посторонних шумов. Если слышен скрип или стук, осмотрите трапецию на предмет перекоса. При необходимости отрегулируйте положение рычагов повторно. Убедитесь, что щётки не задевают за кромку стекла или пластиковую защиту – минимальный зазор должен составлять 3–5 мм.
