Дроссельный узел на Mitsubishi Lancer 9 с двигателями 4G15 (1.5 л) и 4G18 (1.6 л) – один из ключевых элементов системы впуска. Его загрязнение или неисправность приводит к плавающим оборотам, провалам при разгоне и увеличению расхода топлива. Чаще всего проблема возникает после 50–70 тыс. км пробега, особенно при эксплуатации на некачественном бензине или в условиях запыленности.
Основные признаки неисправности: код ошибки P0505 (неисправность системы холостого хода), нестабильные обороты на прогретом двигателе, рывки при нажатии на педаль газа. Перед разборкой проверьте целостность проводки к датчику положения дроссельной заслонки (TPS) и сопротивление потенциометра – оно должно быть в пределах 0.5–4.5 кОм при вращении заслонки.
Для ремонта потребуется: очиститель карбюратора (например, ABRO CC-220), набор отверток T10, T20, T25, ключ на 10 мм, мягкая щетка и ветошь без ворса. Отсоедините минусовую клемму аккумулятора перед началом работ – это предотвратит сброс адаптаций ЭБУ и ошибки после сборки.
Демонтаж дросселя занимает 20–30 минут. Снимите воздушный патрубок, отсоедините разъем TPS и шланги охлаждающей жидкости (подготовьте емкость для слива антифриза). Открутите 4 болта крепления (момент затяжки 8–10 Н·м) и аккуратно извлеките узел. При очистке избегайте попадания жидкости на электрические контакты и резиновые уплотнения – это может вызвать коррозию или разбухание прокладок.
После установки дросселя выполните адаптацию заслонки. Для этого: включите зажигание на 10 секунд без запуска двигателя, затем выключите на 15 секунд. Повторите процедуру 3 раза. Запустите двигатель и дайте ему поработать на холостых оборотах 5–10 минут – ЭБУ автоматически откалибрует параметры.
Необходимые инструменты и материалы для разборки дроссельного узла
Для демонтажа дроссельного узла на Mitsubishi Lancer 9 потребуется набор торцевых головок с трещоткой. Основные размеры: 10 мм для крепления корпуса дросселя к впускному коллектору и 8 мм для снятия кронштейнов и патрубков. Рекомендуется использовать удлинитель на 10–15 см для доступа к труднодоступным болтам, особенно в районе задней части узла.
Отвёртка с плоским шлицем 5 мм понадобится для отсоединения электрических разъёмов датчиков положения дроссельной заслонки (TPS) и регулятора холостого хода (IAC). Избегайте чрезмерного усилия при работе с разъёмами – пластиковые фиксаторы легко ломаются. Для удобства используйте специальный съёмник разъёмов или тонкую пластиковую лопатку.
Пассатижи с узкими губками необходимы для снятия хомутов на воздушных патрубках. На Lancer 9 применяются пружинные хомуты диаметром 35–40 мм, которые проще всего ослабить, сжав их концы пассатижами и сдвинув вдоль шланга. Альтернатива – зажимные хомуты с винтовым механизмом, требующие отвёртки PH2.
Очиститель дроссельной заслонки – обязательный расходный материал. Подходят составы на основе ацетона или изопропилового спирта, например, Liqui Moly Pro-Line или ABRO DG-300. Избегайте средств с масляными добавками, так как они оставляют плёнку, ухудшающую работу датчиков. Баллончика объёмом 400 мл достаточно для 2–3 чисток.
Для защиты рук используйте нитриловые перчатки. Очистители агрессивны к коже и могут вызвать раздражение. При работе с электрическими контактами рекомендуется антистатический браслет или заземление через металлическую часть кузова, чтобы исключить повреждение электронных компонентов статическим электричеством.
Ветошь из безворсовой ткани (например, микрофибра) нужна для протирки внутренних поверхностей дросселя. Обычные тряпки оставляют волокна, которые могут попасть в впускной тракт. Для удаления стойких отложений используйте мягкую зубную щётку или кисть с синтетическим ворсом – жёсткие щётки царапают покрытие заслонки.
Динамометрический ключ с диапазоном 5–20 Н·м пригодится для затяжки болтов с точным моментом. Для Lancer 9 момент затяжки креплений дросселя составляет 12 Н·м, а хомутов патрубков – 3–4 Н·м. Превышение этих значений приводит к деформации корпуса или повреждению резьбы.
Дополнительно подготовьте герметик для прокладок, если планируется замена уплотнительных колец. На дроссельном узле Lancer 9 используются резиновые кольца круглого сечения диаметром 10–12 мм. Подходящий герметик – Loctite 574 или аналогичный, устойчивый к бензину и маслам. Наносите его тонким слоем, избегая попадания внутрь каналов.
Как правильно отсоединить дроссельную заслонку от впускного коллектора
Перед началом работ сбросьте давление в топливной системе, отсоединив клемму аккумулятора на 10–15 минут. Это предотвратит случайное замыкание и срабатывание электрических компонентов. На Mitsubishi Lancer 9 дроссельная заслонка крепится к впускному коллектору четырьмя болтами M6 с головкой на 10 мм – используйте торцевую головку с удлинителем для удобного доступа, особенно к нижним креплениям.
Отсоедините все подключенные к дросселю шланги: вакуумный шланг системы вентиляции картера (диаметр 8 мм), шланг охлаждающей жидкости (два штуцера – верхний и нижний, маркированы красными и синими метками) и шланг адсорбера (тонкий, прозрачный). Заранее подготовьте заглушки или полиэтиленовые пакеты, чтобы предотвратить утечку антифриза и попадание грязи в систему. Шланги охлаждения удерживаются пружинными хомутами – сожмите их плоскогубцами и сдвиньте вдоль шланга.
Аккуратно отключите электрический разъем дроссельной заслонки, нажав на фиксатор большим пальцем и потянув корпус разъема в сторону. На Lancer 9 разъем имеет характерный выступ – не тяните за провода, чтобы не повредить контакты. Если разъем прикипел, используйте пластиковый клин или отвертку с изолентой на жале, чтобы поддеть его без риска сломать защелку.
После снятия всех шлангов и разъема ослабьте болты крепления дросселя в последовательности «крест-накрест» – это равномерно распределит нагрузку и предотвратит деформацию прокладки. Болты выкручивайте полностью, но не вынимайте сразу: придерживайте дроссель рукой, чтобы он не упал при последнем обороте. Прокладка между дросселем и коллектором часто прилипает – отделите ее тонкой пластиковой лопаткой, избегая металлических инструментов, чтобы не поцарапать поверхности.
Перед окончательным снятием дросселя проверьте состояние прокладки: трещины, разрывы или сильное затвердевание – повод для замены. Артикул оригинальной прокладки для Lancer 9 – MD348826 (толщина 1,5 мм). Если дроссель снимается для чистки, закройте отверстие впускного коллектора чистой ветошью, чтобы исключить попадание посторонних предметов в двигатель.
Очистка дросселя от нагара и загрязнений без повреждения деталей
Дроссельный узел Mitsubishi Lancer 9 накапливает нагар из-за масляных паров, продуктов сгорания топлива и пыли, проникающей через воздушный фильтр. Критические зоны загрязнения – внутренняя поверхность корпуса, ось дроссельной заслонки, каналы системы вентиляции картера и регулятора холостого хода. При толщине слоя нагара более 0,3 мм нарушается герметичность заслонки, что приводит к плавающим оборотам и провалам при разгоне.
Для очистки используйте только специализированные составы: Liqui Moly Pro-Line Drosselklappen-Reiniger, Hi-Gear Throttle Body Cleaner или ABRO Carb & Choke Cleaner. Универсальные очистители (WD-40, ацетон) разрушают резиновые уплотнения и покрытие датчика положения дроссельной заслонки (TPS). Расход очистителя на один узел – 150–200 мл. Работайте при температуре окружающей среды не ниже +10°C, чтобы избежать конденсации влаги на электронных компонентах.
Перед началом работ отсоедините минусовую клемму аккумулятора и снимите воздуховод, открутив хомуты крепления. Отключите разъемы TPS и датчика абсолютного давления (MAP), если он интегрирован в дроссельный узел. Заглушите штуцеры системы вентиляции картера резиновыми пробками или скотчем, чтобы предотвратить попадание очистителя в впускной коллектор. Демонтируйте дроссель, открутив четыре болта на 10 и сняв прокладку – ее замена обязательна, так как старая теряет эластичность.
Наносите очиститель локально с помощью мягкой кисти из натуральной щетины (диаметр 10–15 мм) или безворсовой салфетки. Избегайте прямого распыления на TPS и электропривод – струя может повредить контакты или сместить калибровку. Для удаления стойких отложений используйте деревянный шпатель или пластиковый скребок; металлические инструменты оставляют царапины на алюминиевом корпусе, что ускоряет повторное загрязнение. Особое внимание уделите кромке заслонки: нагар здесь часто образует «ступеньку», мешающую полному закрытию.
После очистки продуйте каналы сжатым воздухом под давлением не более 2 бар. Проверьте подвижность заслонки, поворачивая ее рукой – она должна двигаться без заеданий и возвращаться в исходное положение под действием возвратной пружины. Осмотрите резиновые уплотнения на предмет трещин; при обнаружении дефектов замените их (артикул оригинальной прокладки – MR490848). Установите дроссель на место, используя новую прокладку, и затяните болты крест-накрест с моментом 12–15 Н·м.
Подключите разъемы и воздуховод, затем выполните адаптацию дросселя. Для этого включите зажигание на 10 секунд без запуска двигателя, выключите на 15 секунд и заведите мотор. Дайте ему поработать на холостых оборотах 3–5 минут, пока ЭБУ не откалибрует положение заслонки. Если обороты остаются нестабильными, сбросьте адаптацию через диагностический сканер (команда «Throttle Reset» в программе MUT-III).
Повторяйте процедуру очистки каждые 30–40 тыс. км пробега или при появлении симптомов загрязнения: повышенный расход топлива (на 0,5–0,8 л/100 км), рывки при переключении передач, коды ошибок P0120–P0123. Использование качественного воздушного фильтра (например, Mann C27003) и своевременная замена масла (не реже чем каждые 7,5 тыс. км) снижают интенсивность образования нагара на 30–40%.
Проверка состояния датчиков положения дроссельной заслонки и их замена
Датчики положения дроссельной заслонки (TPS) на Mitsubishi Lancer 9 – потенциометры с резистивными дорожками, износ которых приводит к скачкам напряжения и ошибкам ECU. Проверку начинайте с отключения разъема и измерения сопротивления между контактами: на холостом ходу (заслонка закрыта) – 0,5–1,5 кОм, при полном открытии – 3,5–6,5 кОм. Если значения выходят за пределы или «плавают», замените датчик. Для точной диагностики используйте мультиметр в режиме измерения напряжения: при включенном зажигании на сигнальном проводе (обычно средний контакт) должно быть 0,5–0,9 В (закрытая заслонка) и 4,0–4,8 В (открытая).
Замена TPS требует предварительной калибровки. После установки нового датчика:
- Подключите диагностический сканер (например, MUT-III) и выполните процедуру «Throttle Position Sensor Initialization».
- Запустите двигатель, дайте ему прогреться до 80°C, затем заглушите.
- Включите зажигание на 10 секунд, не запуская двигатель – ECU автоматически запомнит крайние положения заслонки.
Без калибровки возможны провалы при разгоне и нестабильный холостой ход.
При выборе датчика отдавайте предпочтение оригинальным Mitsubishi (артикул MD615800) или аналогам от Denso (079800-0110). Дешевые заменители часто имеют нелинейную характеристику, что приводит к ошибкам P0120/P0122. Перед установкой смажьте уплотнительное кольцо датчика силиконовой смазкой для предотвращения подсоса воздуха. После замены сбросьте адаптации ECU: отключите клемму АКБ на 15 минут или удалите ошибки сканером.

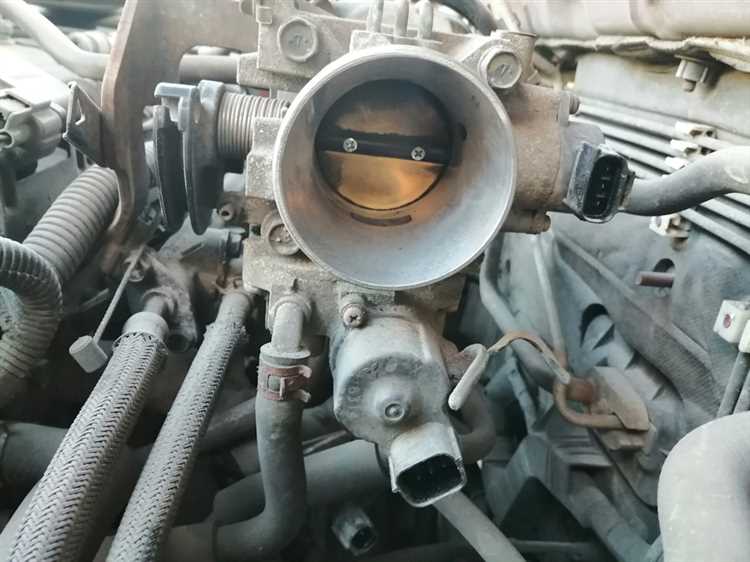

Смазка механизма дросселя и регулировка привода тросика
Для смазки применяйте только термостойкие составы, рассчитанные на работу в условиях высоких температур и вибраций. Оптимальные варианты:
- Синтетическая смазка на основе дисульфида молибдена (MoS₂) – например, Molykote 33 Medium или Permatex 22058. Наносится тонким слоем на вал заслонки и шарниры привода.
- Силиконовая смазка в виде спрея (например, WD-40 Specialist Silicone) – подходит для направляющих тросика и пластиковых элементов, но не для металлических пар трения.
- Графитовая смазка – используется для высоконагруженных узлов, но требует точного нанесения, чтобы избежать попадания на контакты датчиков.
Избегайте универсальных смазок типа «Литол-24» или «Солидол» – они не выдерживают температур выше 120°C и быстро выгорают, образуя абразивные отложения.
Регулировка тросика дросселя начинается с проверки его свободного хода. На холодном двигателе отсоедините тросик от рычага заслонки и убедитесь, что он перемещается без заеданий. Нормальный люфт – 1–3 мм. Если тросик провисает или натянут слишком сильно, выполните следующие действия:
- Ослабьте контргайку на кронштейне крепления тросика к кузову (ключ на 10).
- Вращайте регулировочную гайку до достижения требуемого натяжения. Для проверки попросите помощника полностью выжать педаль газа – заслонка должна открываться до упора без усилия.
- Затяните контргайку, удерживая регулировочную гайку от проворачивания.
- Проверьте работу заслонки на холостом ходу: при отпущенной педали она должна полностью закрываться, а при нажатии – плавно открываться без рывков.
Особое внимание уделите состоянию пластиковой втулки на конце тросика, где он крепится к рычагу заслонки. Износ втулки приводит к люфту и неравномерному открытию заслонки. При обнаружении трещин или деформации замените втулку – артикул оригинальной детали MR498186. Для смазки тросика используйте специальный состав (например, Liqui Moly 3311), нанося его через шприц в оболочку троса с интервалом 5–7 см.
После регулировки и смазки проведите адаптацию дроссельной заслонки. Для этого:
- Включите зажигание на 10 секунд, не запуская двигатель.
- Выключите зажигание на 15 секунд.
- Запустите двигатель и дайте ему поработать на холостом ходу 5 минут, избегая нажатия на педаль газа.
- Если обороты плавают, выполните сброс адаптации через диагностический сканер (например, MUT-III) или отключите клемму аккумулятора на 10 минут.
Периодичность обслуживания механизма дросселя – каждые 30 000 км или при появлении симптомов неисправности: провалы при разгоне, нестабильный холостой ход, повышенный расход топлива. После смазки и регулировки проверьте отсутствие ошибок по датчику положения дроссельной заслонки (код P0120–P0123) с помощью OBD-II сканера.
