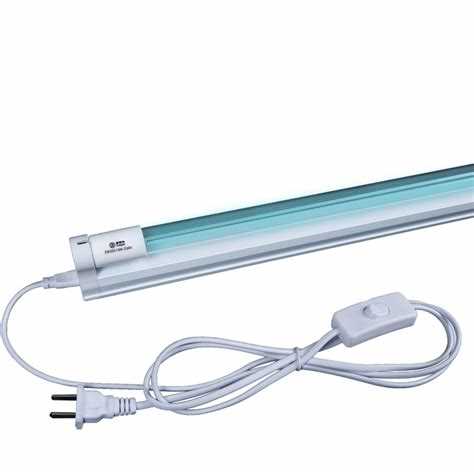

Ультрафиолетовые лампы с длиной волны 365–405 нм применяются для полимеризации смол, проверки банкнот, дезинфекции и научных экспериментов. Промышленные модели стоят от 3 000 до 15 000 рублей, но аналогичную конструкцию можно собрать за 1 200–2 500 рублей, используя доступные компоненты. В этом руководстве рассмотрен процесс сборки лампы мощностью 10–20 Вт на базе светодиодов или УФ-ламп типа T5 с питанием от блока 12 В или сети 220 В.
Для сборки потребуются: УФ-светодиоды 5 мм (365 нм) или лампа T5 (395 нм), радиатор для отвода тепла (алюминиевый профиль 50×50 мм), драйвер постоянного тока (12 В, 1–2 А) или балласт для люминесцентных ламп, корпус из негорючего материала (например, текстолит), провода сечением 0,75 мм² и паяльник. Светодиодная версия эффективнее на 30–40% по энергопотреблению, но требует точного расчёта тока (не более 20 мА на диод). Лампа T5 проще в монтаже, но менее долговечна – ресурс около 5 000 часов против 50 000 у качественных светодиодов.
Ключевые моменты: избегайте прямого контакта с УФ-излучением – даже кратковременное воздействие вызывает ожоги сетчатки. Используйте защитные очки с фильтром UV400 и ограничивайте время работы лампы до 10–15 минут за сеанс. При сборке на 220 В обязательна установка предохранителя на 1 А и изоляция всех токоведущих частей термоусадочной трубкой. Для светодиодной версии критичен теплоотвод: при температуре радиатора выше 60°C срок службы диодов сокращается втрое.
Готовая лампа должна иметь равномерное свечение без мерцания (частота выше 100 Гц) и стабильное напряжение на выходе драйвера. Проверьте спектр излучения с помощью спектрометра или тест-карты для УФ-красок – отклонение более 10 нм от заявленной длины волны снижает эффективность на 20–30%. При правильной сборке самодельная УФ-лампа не уступает заводским аналогам по основным параметрам, а затраты окупаются за 2–3 месяца активного использования.
Какие компоненты нужны для самодельной УФ-лампы
Основу любой УФ-лампы составляют светодиоды или газоразрядные трубки. Для самодельной конструкции оптимальны УФ-светодиоды с длиной волны 365–395 нм – они безопаснее ртутных ламп, не требуют высокого напряжения и долговечны. Выбирайте модели с мощностью 3–10 Вт на диод, например, UV LED 365 нм 5 Вт или аналогичные. При покупке обращайте внимание на угол излучения: 120° подходит для равномерного освещения, 60° – для точечной засветки.
Источник питания должен соответствовать параметрам светодиодов. Для сборки на 12 В подойдет импульсный блок питания с током 1–3 А, например, Mean Well LRS-35-12. Если используете несколько диодов, рассчитайте суммарный ток: при 5 диодах по 700 мА потребуется блок на 3,5 А. Для мобильных вариантов используйте литий-ионные аккумуляторы 18650 с платой защиты и повышающим модулем на 12 В, например, MT3608.
Корпус лампы должен быть термостойким и обеспечивать отвод тепла. Алюминиевый профиль с ребрами охлаждения – лучший выбор для светодиодов, так как они выделяют тепло при работе. Для газоразрядных ламп подойдет металлический корпус с отражателем из анодированного алюминия. В качестве альтернативы используйте керамические радиаторы или готовые алюминиевые пластины толщиной 3–5 мм с пассивным охлаждением.
Оптика влияет на эффективность излучения. Для фокусировки УФ-света применяйте линзы из кварцевого стекла или специального пластика, устойчивого к УФ-излучению. Например, линзы с фокусным расстоянием 20–50 мм для светодиодов или параболические отражатели для ртутных ламп. Избегайте обычного стекла – оно блокирует УФ-лучи. Для защиты глаз и кожи установите экран из оргстекла с УФ-фильтром или используйте защитные очки с маркировкой UV400.
Дополнительные компоненты зависят от назначения лампы. Для сушки гель-лака потребуется таймер на 30–120 секунд, например, модуль NE555 с реле. Для стерилизации добавьте датчик движения или геркон для автоматического включения. Для научных экспериментов пригодится диммер на базе ШИМ-контроллера, например, XL4015, чтобы регулировать интенсивность излучения.
Соединительные элементы должны быть надежными. Используйте термостойкие провода сечением 0,75–1,5 мм² для подключения светодиодов. Для пайки берите припой с флюсом, например, ПОС-61, и термоусадочную трубку. Крепежные детали – винты М3–М5 из нержавеющей стали, чтобы избежать коррозии. Для герметизации стыков в корпусах применяйте силиконовый герметик, устойчивый к УФ-излучению.
Перед сборкой проверьте совместимость компонентов. Например, светодиоды на 365 нм требуют драйвера с точным напряжением 3,2–3,6 В на диод. Для ртутных ламп нужен балласт на 220 В и стартер. Всегда измеряйте ток и напряжение мультиметром перед подключением – превышение параметров выведет лампу из строя. Для тестирования используйте УФ-индикаторные карты или люминесцентные материалы.
Как выбрать подходящий УФ-светодиод или лампу
Первый критерий – длина волны. УФ-излучение делится на три диапазона: UVA (315–400 нм), UVB (280–315 нм) и UVC (100–280 нм). Для полимеризации гель-лаков и смол подходит UVA (365–405 нм), для дезинфекции – UVC (254–280 нм), а UVB (310 нм) применяют в медицине. Проверяйте маркировку: светодиоды с длиной волны 395 нм дешевле, но менее эффективны для профессиональной сушки, чем 365 нм.
Мощность и плотность излучения определяют скорость работы. Для точечной сушки геля достаточно светодиода на 3–5 Вт с плотностью 50–100 мВт/см². Для промышленной полимеризации нужны лампы от 36 Вт (UVA) или модули на 50–100 Вт (UVC). Обращайте внимание на угол излучения: узкий пучок (15–30°) концентрирует энергию, широкий (60–120°) равномерно освещает поверхность.
Выбор между светодиодом и лампой зависит от задачи:
- Светодиоды: компактные, энергоэффективные (КПД до 50%), срок службы 20 000–50 000 часов, но дорогие. Подходят для портативных устройств и точной работы.
- Газоразрядные лампы (ртутные, ксеноновые): дешевле, мощнее (до 1000 Вт), но требуют охлаждения, служат 1000–5000 часов и содержат опасные вещества.
- Лампы накаливания с УФ-фильтром: низкая эффективность (5–10% энергии в УФ), используются редко.
Дополнительные параметры: индекс цветопередачи (CRI) важен для фотополимеризации (выше 80), а для дезинфекции – наличие сертификата безопасности (например, IEC 62471). Проверяйте совместимость с драйверами: светодиоды требуют стабильного тока (например, 350 мА для 1 Вт), а лампы – пускорегулирующей аппаратуры. Избегайте подделок: оригинальные светодиоды (Cree, Nichia, Seoul Viosys) имеют маркировку на корпусе и паспорт с кривой спектра.
Инструменты и материалы для безопасной сборки
Для сборки УФ-лампы потребуются: паяльная станция с регулировкой температуры (200–350°C), антистатический браслет, пинцет с изолированными ручками, мультиметр с функцией проверки напряжения до 1000 В, термоусадочные трубки диаметром 3–6 мм, силиконовые провода сечением 0,75–1,5 мм², диэлектрические перчатки класса 00 (напряжение до 500 В). Изоляционные материалы: стеклотекстолит толщиной 1,5 мм для монтажной платы, фторопластовые втулки для крепления УФ-диодов, эпоксидный компаунд с диэлектрической прочностью не менее 20 кВ/мм. Для защиты глаз используйте очки с фильтром UV400, блокирующие 99,9% УФ-излучения.
Ключевые компоненты: УФ-светодиоды с длиной волны 365–395 нм (мощность 3–10 Вт, рабочий ток 350–700 мА), драйвер постоянного тока с защитой от короткого замыкания и перегрева, алюминиевый радиатор с теплопроводностью ≥200 Вт/(м·К), термопаста КПТ-8 или Arctic MX-4. Для корпуса подойдет анодированный алюминий толщиной 1–2 мм или поликарбонат с УФ-стабилизатором. Обязательны предохранители на 1–2 А и автоматический выключатель дифференциального тока (УЗО) с током утечки 10 мА.
Пошаговая инструкция по подключению электрической цепи
Отключите питание на распределительном щитке, убедившись, что напряжение на проводах отсутствует с помощью мультиметра (режим измерения переменного напряжения, диапазон 250 В). Используйте провода сечением не менее 0,75 мм² для цепей до 3 А и 1,5 мм² – для токов до 10 А. Зачистите концы проводов на 8–10 мм, скрутите жилы по часовой стрелке и обожмите наконечниками НШВИ подходящего размера. При пайке применяйте припой ПОС-61 и канифоль, избегая перегрева изоляции.
Подключите драйвер или балласт согласно схеме: фазный провод (коричневый или красный) – к клемме «L» или «Input», нейтраль (синий) – к «N». Заземляющий провод (желто-зеленый) подсоедините к корпусу устройства через винтовое соединение. Для УФ-ламп с цоколем G23 или G5 используйте стартер, установив его параллельно лампе: один контакт к фазе, второй – к нейтрали через балласт. Проверьте полярность подключения диодного моста, если он присутствует в цепи.
Соберите цепь последовательно: балласт → лампа → стартер (при наличии). Для УФ-светодиодов подключите стабилизатор тока (например, LM317) с резистором, рассчитанным по формуле R = 1,25 / I, где I – требуемый ток в амперах. Затяните все клеммы с усилием 0,5–0,8 Н·м, исключая люфт. Перед подачей питания прозвоните цепь на короткое замыкание (сопротивление между фазой и нейтралью должно быть не менее 1 МОм). Включите питание и замерьте ток потребления – он не должен превышать номинал балласта или драйвера более чем на 10%.
Как правильно закрепить УФ-источник в корпусе
Выбор крепежа зависит от типа УФ-лампы и материала корпуса. Для маломощных светодиодных модулей (до 10 Вт) подойдут термостойкие пластиковые клипсы или алюминиевые профили с пазами. Галогенные и ртутные лампы мощностью 30–100 Вт требуют металлических держателей с пружинными фиксаторами или керамических изоляторов. Избегайте пластиковых креплений для источников с температурой колбы выше 80°C – деформация приведет к смещению фокуса излучения.
Расстояние между лампой и корпусом должно учитывать тепловое расширение. Для кварцевых ламп оставляйте зазор 3–5 мм по бокам и 10–15 мм у торцов – при нагреве до 200°C стекло расширяется на 0,5–0,8 мм на каждые 10 см длины. Светодиодные матрицы крепите через термопасту на алюминиевый радиатор толщиной не менее 2 мм, иначе перегрев снизит срок службы на 40–60%.
- Для U-образных ламп используйте парные держатели с силиконовыми прокладками – они компенсируют вибрацию и предотвращают растрескивание колбы при транспортировке.
- Линейные лампы длиной свыше 30 см фиксируйте в трех точках: по центру и на расстоянии 1/4 длины от концов. Это исключит прогиб под собственным весом.
- Точечные УФ-светодиоды монтируйте на печатную плату с апертурой не менее 120° – угол крепления влияет на равномерность облучения.
Электрические контакты лампы должны быть изолированы от корпуса. Для ртутных ламп применяйте керамические патроны типа G13 или R7s с зазором между токоведущими частями и металлическим корпусом не менее 5 мм. Светодиодные сборки подключайте через термоусадочные трубки или силиконовые колпачки – даже кратковременное замыкание выведет модуль из строя.
Проверьте устойчивость крепления перед финальной сборкой. Встряхните корпус с установленной лампой – смещение не должно превышать 1 мм. Для ламп мощностью выше 50 Вт используйте контргайки или фиксаторы резьбы (например, Loctite 243) на винтовых соединениях. В условиях повышенной влажности (свыше 70%) обработайте места крепления герметиком на основе полиуретана.
Ориентация лампы влияет на эффективность излучения. Светодиодные матрицы располагайте перпендикулярно облучаемой поверхности – отклонение на 15° снижает интенсивность УФ на 20%. Галогенные лампы с отражателем устанавливайте так, чтобы фокус излучения совпадал с рабочей зоной. Для кварцевых ламп без отражателя предусмотрите алюминиевый экран с коэффициентом отражения не ниже 85% – это увеличит полезную мощность на 30–35%.
После установки измерьте температуру корпуса в зоне крепления через 30 минут работы. Для металлических корпусов допустимый предел – 60°C, для пластиковых – 50°C. Превышение этих значений требует доработки системы охлаждения: добавления вентиляционных отверстий диаметром 8–10 мм или установки радиатора с площадью не менее 50 см² на каждые 10 Вт мощности лампы.
Тестирование работоспособности перед первым использованием
Подключите лампу к драйверу через амперметр для измерения тока. Номинальный ток для УФ-ламп указан на корпусе или в документации – обычно 0,3–1,2 А. Превышение значения на 10% говорит о неисправности драйвера или неправильно подобранной нагрузке. В этом случае отключите питание и устраните проблему.
Используйте УФ-датчик или люксметр с функцией измерения ультрафиолета для проверки интенсивности излучения. Для ламп средней мощности (18–24 Вт) показания на расстоянии 10 см должны быть в диапазоне 3–8 мВт/см². Если значения ниже, проверьте прозрачность колбы, наличие загрязнений или дефектов кварцевого стекла.
Запустите лампу на 30 секунд и зафиксируйте температуру корпуса инфракрасным термометром. Допустимый нагрев – не выше 60°C для пластиковых корпусов и 80°C для металлических. Превышение температуры указывает на недостаточное охлаждение или короткое замыкание в цепи. Убедитесь, что вентиляционные отверстия не заблокированы.
Проверьте стабильность работы лампы в течение 5 минут. Мигание или неравномерное свечение свидетельствуют о неисправности стартера, дросселя или плохом контакте. Для электронных балластов используйте осциллограф – форма сигнала должна быть синусоидальной с частотой 20–50 кГц без искажений.
Нанесите на небольшой участок тестовой поверхности УФ-чувствительный маркер или фотобумагу и облучите в течение 10–15 секунд. Качественное излучение проявит рисунок или изменит цвет материала. Если реакция слабая, увеличьте время экспозиции или проверьте спектр лампы спектрометром – пик должен приходиться на 254 нм для дезинфекции или 365 нм для полимеризации.
Отключите лампу и осмотрите корпус на предмет трещин, оплавлений или запаха гари. Даже незначительные повреждения могут привести к утечке ртути или короткому замыканию. При обнаружении дефектов разберите устройство и замените неисправные компоненты.
Зафиксируйте результаты тестирования в журнале: ток, напряжение, температура, интенсивность УФ-излучения и время стабильной работы. Эти данные пригодятся для диагностики при последующих проверках и помогут выявить постепенный износ компонентов.
Меры предосторожности при работе с ультрафиолетом
УФ-излучение с длиной волны ниже 280 нм (UVC) вызывает ожоги роговицы уже через 10–15 секунд воздействия на расстоянии 1 метра от источника мощностью 30 Вт. Даже кратковременное облучение кожи UVA/UVB (315–400 нм и 280–315 нм соответственно) провоцирует эритему при дозе 20–50 мДж/см². Используйте защитные очки с фильтрами стандарта EN 170 (для UVA) или EN 171 (для UVB/UVC), маркировка которых указывает на блокировку 99,9% излучения в диапазоне 200–400 нм. Для кожи подходят перчатки из нитрила или неопрена толщиной не менее 0,4 мм – хлопок и латекс пропускают до 30% UVA.
Избегайте отражённого излучения: поверхности из нержавеющей стали, алюминия и белого пластика отражают до 60% UVC, увеличивая дозу облучения в 1,5–2 раза. Работайте в помещении с матовыми стенами (коэффициент отражения <10%) или используйте экраны из чёрной ткани с плотностью 300 г/м². Включайте лампу только после полной герметизации корпуса – утечка излучения через щели шириной 0,5 мм на расстоянии 30 см создаёт опасную зону радиусом 1,2 метра. При сборке проверяйте спектрометром отсутствие паразитного излучения вне рабочей области: допустимый уровень фона – не более 0,1 мВт/см².
Варианты корпусов для самодельной УФ-лампы
Корпус определяет не только внешний вид устройства, но и его функциональность, безопасность и долговечность. Для УФ-лампы критически важны материалы, устойчивые к высоким температурам и ультрафиолетовому излучению. Алюминий – оптимальный выбор: он легкий, хорошо отводит тепло и не деформируется при нагреве до 80–100°C. Толщина стенок должна быть не менее 1,5 мм, чтобы исключить прогибы и обеспечить жесткость конструкции. Готовые алюминиевые профили для светодиодных светильников (например, серии 2020 или 3030) подойдут без доработок – в них уже предусмотрены пазы для крепления плат и вентиляции.
Пластиковые корпуса допустимы только при использовании термостойких полимеров: поликарбоната (PC) с УФ-стабилизаторами или полифениленсульфида (PPS). Обычный ABS или полистирол быстро разрушаются под действием УФ-излучения, выделяя токсичные вещества. При выборе пластика обращайте внимание на маркировку: «UV-resistant» или «UL94 V-0» (огнестойкость). Пример подходящего корпуса – боксы для электроники серии Hammond 1591, но их придется дорабатывать: фрезеровать отверстия под лампы и вентиляцию, а также покрывать внутренние стенки светоотражающей пленкой (например, Mylar или алюминиевой фольгой).
Металлические корпуса из нержавеющей стали (AISI 304 или 316) подойдут для промышленных или лабораторных УФ-ламп. Они выдерживают температуры до 400°C, устойчивы к коррозии и химическим реагентам, но тяжелее алюминия и дороже. Готовые решения – корпуса от старых кварцевых ламп или медицинских стерилизаторов. При самостоятельном изготовлении используйте листовую сталь толщиной 0,8–1,2 мм, соединяя детали точечной сваркой или винтами M3 с потайной головкой. Внутренние поверхности обязательно полируйте до зеркального блеска для максимального отражения УФ-лучей.
Для компактных настольных ламп подойдут корпуса от неиспользуемых электронных устройств:
- Блоки питания ATX – их металлические корпуса уже имеют вентиляционные отверстия и крепления для плат. Достаточно удалить лишние элементы, установить УФ-модуль на место радиатора и вывести провода через штатные разъемы.
- Корпуса от старых проекторов – часто оснащены вентиляторами и отражателями, которые можно адаптировать под УФ-лампу. Например, в проекторах Epson используются алюминиевые рефлекторы с коэффициентом отражения до 92%.
- Кожухи от компьютерных кулеров – подходят для маломощных ламп (до 10 Вт). В них удобно размещать небольшие УФ-светодиоды или лампы типа T5.
Деревянные корпуса – экзотический, но рабочий вариант для декоративных или временных решений. Используйте твердые породы (дуб, бук) или фанеру толщиной от 10 мм, предварительно обработанную огнезащитными составами (например, «Пирилакс»). Внутренние поверхности обязательно обшивайте металлической фольгой или алюминиевым скотчем, чтобы предотвратить возгорание и отражать УФ-излучение. Дерево быстро рассыхается от нагрева, поэтому корпус должен быть разборным для периодической подтяжки крепежа. Избегайте клея – при нагреве он выделяет вредные вещества и теряет прочность.
Для переносных УФ-ламп удобны корпуса от фонарей или прожекторов. Модели с питанием от 12 В (например, автомобильные фары) легко адаптируются под УФ-светодиоды или лампы типа H4. При выборе обращайте внимание на степень защиты: IP65 и выше гарантирует пыле- и влагозащиту. Корпуса с резьбовым креплением (как у фонарей Fenix) позволяют быстро менять оптику – например, устанавливать линзы для фокусировки излучения. Вентиляция в таких корпусах обычно отсутствует, поэтому мощность лампы не должна превышать 20 Вт, а время непрерывной работы – 15 минут.
Самый бюджетный вариант – картонные или пластиковые тубусы от упаковки (например, от чипсов Pringles или труб для электропроводки). Они подходят для одноразовых или демонстрационных моделей. Внутреннюю поверхность тубуса оклеивайте алюминиевой фольгой, а для крепления лампы используйте термостойкий герметик (силиконовый или эпоксидный). Диаметр тубуса должен быть на 10–15 мм больше диаметра лампы, чтобы обеспечить естественную конвекцию воздуха. Недостатки: низкая прочность, отсутствие защиты от влаги и механических повреждений. Такие корпуса пригодны только для ламп мощностью до 5 Вт и кратковременного использования.
