Запуск вторичных часов без основного источника сигнала

Как запустить вторичные часы без первичных

Как запустить вторичные часы без первичных

Вторичные часы в системах синхронизации зависят от импульсов, передаваемых первичным источником. Однако в условиях сбоя или отсутствия сигнала их работоспособность можно восстановить с помощью резервных методов. Ключевые параметры для анализа: тип вторичных часов (аналоговые, цифровые), протокол синхронизации (NTP, PTP, IRIG-B) и допустимый дрейф времени. Для аналоговых систем с шаговым двигателем критичен интервал обновления – стандартные 30–60 секунд. Превышение этого порога приводит к рассинхронизации.

Цифровые вторичные часы на базе микроконтроллеров (например, STM32, ESP32) поддерживают автономную работу при наличии кварцевого резонатора. Точность зависит от частоты генератора: 32,768 кГц обеспечивает погрешность ±20 ppm, что дает отклонение до 1,7 секунды в сутки. Для компенсации дрейфа используйте алгоритмы температурной коррекции или внешние RTC-модули (DS3231, PCF8563) с точностью ±2 ppm. При отсутствии синхросигнала переключайтесь на внутренний источник с периодической калибровкой по GPS или радиосигналу (DCF77, WWVB).

В промышленных сетях с протоколом PTP (IEEE 1588) вторичные часы могут функционировать в режиме boundary clock или transparent clock. При потере основного мастера часы переходят в состояние UNCALIBRATED, но сохраняют работоспособность с точностью ±100 мкс за счет локального генератора. Для восстановления синхронизации настройте резервный мастер с приоритетом ниже основного (например, приоритет 128 вместо 127). В сетях с IRIG-B используйте резервный генератор с частотой 1 кГц и модуляцией AM или DCLS для передачи временных меток.

Практическая реализация требует тестирования на реальном оборудовании. Для аналоговых часов проверьте время удержания шагового двигателя без импульсов – стандартные модели выдерживают до 12 часов без обновления. Цифровые системы тестируйте на максимальный дрейф: при температуре +25°C и кварце 32,768 кГц отклонение не должно превышать 5 секунд за 8 часов. В PTP-сетях используйте анализатор (например, Meinberg SyncMonitor) для контроля задержек и джиттера. При отсутствии сигнала переключайтесь на резервный источник в течение 100 мс, чтобы избежать потери синхронизации.

Выбор альтернативных методов синхронизации времени

Выбор альтернативных методов синхронизации времени

При отсутствии основного источника сигнала вторичные часы требуют независимого механизма синхронизации. Наиболее распространённые альтернативы – GPS-модули, NTP-серверы и автономные кварцевые генераторы. GPS обеспечивает точность ±1 мкс, но зависит от видимости спутников и требует антенны с прямым обзором неба. Для помещений подходит только при установке внешней антенны на крыше с кабелем длиной до 50 м без потерь сигнала.

NTP-серверы синхронизируют время через Ethernet или Wi-Fi, но их точность снижается при сетевых задержках. Локальные NTP-серверы на базе Raspberry Pi с модулем GPS (например, Adafruit Ultimate GPS) достигают точности ±10 мс. Для критичных систем рекомендуется использовать выделенный сервер с поддержкой PTP (Precision Time Protocol), который сокращает погрешность до ±1 мкс. Важно учитывать задержки маршрутизации: каждый дополнительный хоп увеличивает неопределённость на 1–5 мс.

Автономные кварцевые генераторы с температурной компенсацией (TCXO) или термостатированные (OCXO) подходят для краткосрочной работы без внешних сигналов. TCXO обеспечивает стабильность ±1 ppm в диапазоне −40…+85°C, OCXO – до ±0,01 ppm, но потребляет 2–5 Вт и требует предварительного прогрева. Для вторичных часов с суточной погрешностью не более 1 секунды достаточно TCXO с частотой 10 МГц и делителем на 1 Гц. При выборе генератора проверяйте дрейф фазы: у дешёвых моделей он может достигать 5 ppm/год.

Радиосигналы точного времени (например, DCF77, WWVB, MSF) – бюджетное решение для регионов с покрытием. DCF77 (Германия) передаёт сигнал на частоте 77,5 кГц с точностью ±1 мс, но подвержен помехам от промышленного оборудования. Приёмник требует антенны длиной 1–2 м и фильтрации шумов. В России аналогом служит сигнал РВМ (66,(6) кГц), но его зона покрытия ограничена европейской частью. Для стабильного приёма рекомендуется использовать модули с автоматической подстройкой частоты (AFC).

Синхронизация по сотовым сетям (NITZ) подходит для мобильных устройств, но зависит от оператора. Точность варьируется от ±1 до ±10 секунд из-за задержек в сети. В LTE/5G протокол NTP через базовые станции обеспечивает ±100 мс, но требует постоянного подключения. Для вторичных часов этот метод ненадёжен: операторы часто обновляют время с задержкой или игнорируют коррекцию секундных скачков (leap seconds).

Атомные часы на основе рубидия или цезия – эталонное решение для долгосрочной автономной работы. Рубидиевые стандарты (например, FE-5680A) обеспечивают стабильность ±5×10⁻¹¹ за сутки, но стоят от 2000$ и требуют калибровки раз в 1–2 года. Цезиевые часы (например, Microsemi 5071A) достигают ±1×10⁻¹³, но их цена превышает 50 000$. Для вторичных часов такие решения избыточны: достаточно рубидиевого генератора с делителем частоты и резервным кварцевым генератором на случай отказа.

При выборе метода учитывайте требования к точности, условия эксплуатации и бюджет. Для офисных систем подойдёт NTP с резервным TCXO, для промышленных объектов – GPS или радиосигналы с OCXO. В условиях сильных помех используйте PTP через оптоволокно или выделенный канал. Всегда предусматривайте резервный источник синхронизации: например, GPS + кварцевый генератор с переключением при потере сигнала.

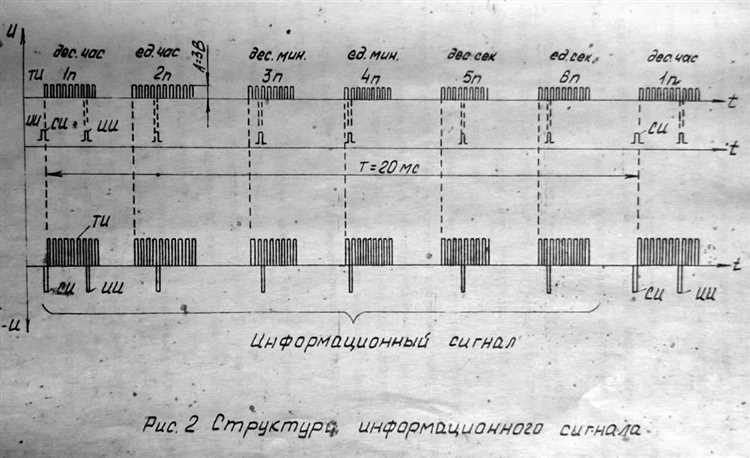

Настройка автономного генератора тактовых импульсов

Настройка автономного генератора тактовых импульсов

Автономный генератор тактовых импульсов – ключевой элемент для работы вторичных часов при отсутствии сигнала от основного источника. Его задача – формировать стабильные импульсы с заданной частотой, обеспечивая синхронизацию без внешних зависимостей. Наиболее распространённые решения основаны на кварцевых резонаторах с частотой 32,768 кГц или 1 МГц, так как они сочетают низкую стоимость и приемлемую точность (±20 ppm). Для повышения стабильности рекомендуется использовать термостабилизированные генераторы (TCXO) с погрешностью до ±1 ppm, особенно в условиях перепадов температур.

Выбор схемы генератора зависит от требований к точности и энергопотреблению. Для простых систем подойдёт схема на логических элементах (например, КМОП-инверторах) с обратной связью через кварц. Пример конфигурации:

  • Кварцевый резонатор 32,768 кГц;
  • Два резистора по 10 МОм для смещения;
  • Конденсаторы 10–22 пФ для настройки частоты;
  • Инвертор 74HC04 или аналогичный.

Такая схема обеспечивает точность ±50 ppm при минимальных затратах, но требует калибровки под конкретный кварц.

Для систем с жёсткими требованиями к долговременной стабильности применяют генераторы с цифровой подстройкой частоты (DCO). Микроконтроллеры, такие как STM32 или ATmega, позволяют реализовать DCO с разрешением до 1 Гц, используя встроенные таймеры и обратную связь по температуре. Пример алгоритма:

  1. Измерение температуры сенсором (например, DS18B20);
  2. Коррекция частоты по заранее составленной таблице температурных поправок;
  3. Подстройка таймера через регистры сравнения.

Этот метод снижает дрейф частоты до ±5 ppm в диапазоне температур от –20°C до +60°C.

Питание генератора критически влияет на стабильность. Импульсные помехи от источника питания могут вызывать фазовые сдвиги. Рекомендации:

  • Использовать линейные стабилизаторы (например, LM1117) вместо импульсных;
  • Устанавливать LC-фильтры на входе питания (индуктивность 10 мкГн + конденсатор 100 мкФ);
  • Разделять аналоговую и цифровую землю через ферритовые бусины.

Для батарейного питания подойдут микросхемы с низким энергопотреблением, такие как MCP1700 (ток покоя 1,6 мкА).

Калибровка генератора проводится с помощью эталонного частотомера или GPS-модуля с выходом 1PPS. Процедура включает:

  1. Подключение частотомера к выходу генератора;
  2. Измерение отклонения частоты от номинала;
  3. Корректировку подстроечного конденсатора (для кварцевых схем) или регистров таймера (для DCO).

Для кварцевых генераторов шаг подстройки обычно составляет 0,5–2 пФ на 1 ppm. При использовании DCO шаг зависит от разрешения таймера (например, 1 Гц для STM32 с тактовой частотой 8 МГц).

Долговременная стабильность зависит от старения компонентов. Кварцевые резонаторы теряют точность со скоростью 1–5 ppm в год. Для компенсации рекомендуется:

  • Периодическая перекалибровка (раз в 6–12 месяцев);
  • Использование резонаторов с низким старением (например, AT-cut с покрытием из золота);
  • Хранение устройства в стабильных температурных условиях.

В системах с GPS-модулем возможна автоматическая коррекция по сигналу 1PPS, но это требует дополнительной логики для фильтрации сбоев приёма.

Выходной сигнал генератора должен соответствовать требованиям вторичных часов. Стандартные параметры:

  • Форма сигнала: меандр или импульсы длительностью 10–100 мс;
  • Амплитуда: 3,3–5 В для КМОП-логики;
  • Нагрузочная способность: не менее 10 мА.

Для согласования с часами используют буферные усилители (например, 74HC244) или оптроны (PC817) при необходимости гальванической развязки. При работе с электромеханическими часами требуется формирователь импульсов на транзисторе (например, BC547) с током до 100 мА.

Тестирование генератора проводится в три этапа:

  1. Проверка частоты при комнатной температуре (25°C) с помощью частотомера;
  2. Термотестирование в диапазоне –10°C до +50°C с шагом 10°C, фиксация отклонений;
  3. Длительное испытание (72 часа) с контролем дрейфа частоты.

Допустимое отклонение зависит от применения: для бытовых систем – до ±100 ppm, для промышленных – не более ±10 ppm. При превышении норм требуется замена кварца или перекалибровка DCO.

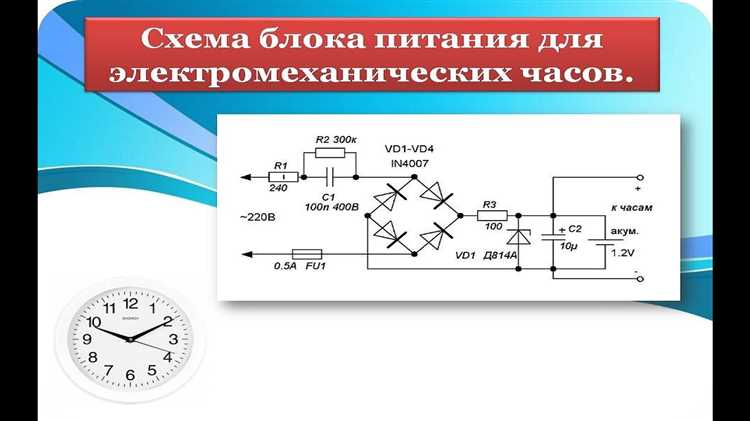

Использование резервных источников питания для вторичных часов

Использование резервных источников питания для вторичных часов

Вторичные часы в системах синхронизации критически зависят от стабильного электропитания. При отключении основного источника сигнала (например, сервера времени или мастер-часов) автономное питание позволяет сохранить работоспособность на срок от 4 до 72 часов в зависимости от емкости аккумулятора. Для систем с низким энергопотреблением (до 0,5 Вт на устройство) достаточно литий-ионных батарей формата 18650 с емкостью 3400 мА·ч, обеспечивающих до 12 часов работы при полной нагрузке.

Выбор резервного источника определяется требованиями к времени автономной работы и условиями эксплуатации. В промышленных сетях чаще применяют свинцово-кислотные аккумуляторы AGM с напряжением 12 В и емкостью 7–20 А·ч – они дешевле литиевых аналогов, но тяжелее и требуют периодического обслуживания. Для офисных или музейных установок предпочтительны компактные LiFePO₄-батареи: они выдерживают до 2000 циклов заряда, работают при температурах от −20°C до +60°C и не теряют емкость при длительном хранении.

Ключевой параметр при проектировании резервного питания – ток потребления вторичных часов. Механические стрелочные модели с шаговыми двигателями потребляют 0,3–0,8 Вт, электронные ЖК-дисплеи – 0,1–0,3 Вт, а светодиодные табло – до 2 Вт. Для расчета необходимой емкости используют формулу: C = (P × T) / (U × η), где C – емкость в А·ч, P – мощность в Вт, T – требуемое время работы в часах, U – напряжение питания, η – КПД преобразователя (обычно 0,8–0,9). Например, для 10 часов работы светодиодных часов мощностью 1,5 Вт при напряжении 5 В потребуется батарея емкостью не менее 3,75 А·ч.

Интеграция резервного питания требует учета особенностей схемотехники. Большинство вторичных часов работают от постоянного напряжения 12, 24 или 48 В, поэтому между аккумулятором и нагрузкой устанавливают DC-DC преобразователь с защитой от глубокого разряда (порог отключения – 10,5 В для 12-вольтовых систем). Для предотвращения обратных токов используют диоды Шоттки с падением напряжения 0,3–0,5 В. В системах с высокими требованиями к надежности применяют дублированные источники: основной аккумулятор + резервный с автоматическим переключением при падении напряжения ниже 11 В.

Эксплуатация резервных источников предполагает регулярный мониторинг состояния. Для литиевых батарей критичен контроль напряжения каждой ячейки – разбалансировка свыше 0,1 В сокращает срок службы на 30–50%. Свинцово-кислотные аккумуляторы теряют 3–5% емкости в месяц при хранении без подзаряда, поэтому рекомендуется ежемесячная проверка плотности электролита (норма – 1,24–1,28 г/см³ при 25°C). Встроенные BMS (Battery Management System) для Li-ion и LiFePO₄ батарей автоматически отключают нагрузку при перегреве (выше 60°C) или перезаряде (выше 4,2 В на ячейку).

При выборе поставщика аккумуляторов обращают внимание на сертификацию: для промышленных объектов обязательны UL 1973 или IEC 62619, для коммерческих – UN 38.3 (транспортировка). Стоимость резервного питания составляет 15–40% от цены вторичных часов, но окупается за счет предотвращения простоев. В системах с более чем 50 вторичными часами экономически оправдано использование централизованного источника бесперебойного питания (ИБП) мощностью 300–1000 Вт с возможностью горячей замены батарей.

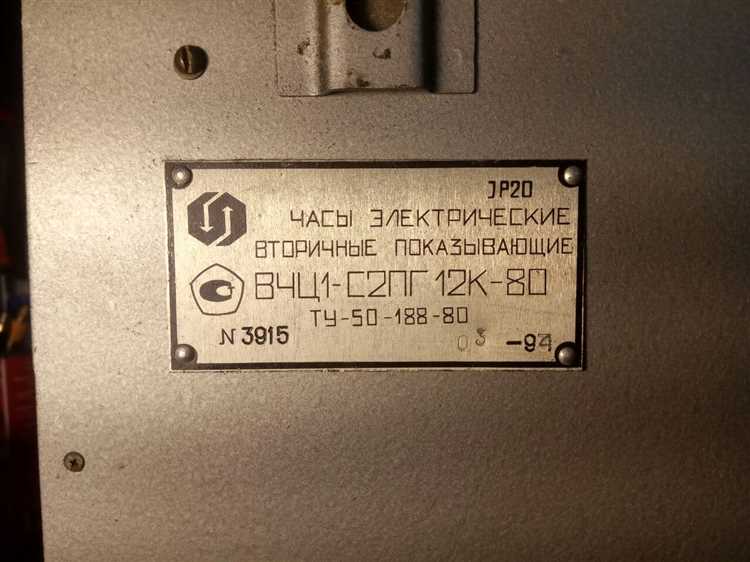

Калибровка вторичных часов по эталонным сигналам GPS

Калибровка вторичных часов по эталонным сигналам GPS

Современные вторичные часы, лишённые основного источника синхронизации, могут использовать сигналы GPS для точной калибровки. Встроенные GPS-модули принимают данные от спутников с погрешностью менее ±10 нс относительно всемирного координированного времени (UTC). Для корректной работы требуется антенна с прямым обзором неба и минимальным количеством препятствий – даже лёгкие помехи (деревья, стёкла с металлизированным покрытием) увеличивают погрешность до ±100 нс.

Процесс калибровки начинается с инициализации GPS-приёмника. Большинство модулей (например, u-blox NEO-M8N или Quectel L76-L) требуют холодного старта для первичной синхронизации, который занимает до 30 секунд при открытом небе. После фиксации сигнала от 4+ спутников приёмник генерирует импульс PPS (Pulse Per Second) с фронтом, синхронизированным по UTC. Этот сигнал служит эталоном для вторичных часов.

Для интеграции PPS-сигнала в схему вторичных часов используют гальваническую развязку или оптроны (например, PC817) для защиты от помех. Типичная схема подключения: PPS-выход GPS-модуля → оптрон → вход микроконтроллера часов (например, STM32F103). Микроконтроллер сравнивает собственный тактовый сигнал с фронтом PPS и корректирует ход часов с шагом 1 мкс, компенсируя дрейф кварцевого генератора.

Для интеграции PPS-сигнала в схему вторичных часов используют гальваническую развязку или оптроны (например, undefinedPC817</em>) для защиты от помех. Типичная схема подключения: PPS-выход GPS-модуля → оптрон → вход микроконтроллера часов (например, <em>STM32F103</em>). Микроконтроллер сравнивает собственный тактовый сигнал с фронтом PPS и корректирует ход часов с шагом <strong>1 мкс</strong>, компенсируя дрейф кварцевого генератора.»></p>
<p>Температурная нестабильность кварцевых резонаторов – основная причина дрейфа вторичных часов. При изменении температуры на <strong>1°C</strong> частота генератора на <em>32,768 кГц</em> отклоняется на <strong>0,04 ppm</strong>. GPS-калибровка позволяет нивелировать этот эффект: микроконтроллер корректирует счётчик времени каждые <strong>1–10 секунд</strong>, используя PPS как опорный сигнал. Для часов с точностью <strong>±1 с/сутки</strong> достаточно калибровки раз в минуту.</p>
<p>В условиях слабого GPS-сигнала (например, в помещениях) применяют гибридные алгоритмы. Микроконтроллер переключается на внутренний генератор, но сохраняет данные о последней корректировке. При восстановлении сигнала часы синхронизируются с учётом накопленной погрешности. Для этого в прошивке реализуют буфер на <strong>10–15 последних PPS-меток</strong>, чтобы сгладить кратковременные скачки.</p>
<p>Проверка точности калибровки проводится с помощью осциллографа или логического анализатора. На экране сравнивают фронт PPS-сигнала с выходным импульсом вторичных часов. Допустимое рассогласование – не более <strong>±500 нс</strong> для систем с точностью <strong>±1 с/месяц</strong>. При превышении этого значения требуется перенастройка коэффициентов компенсации дрейфа в прошивке.</p>
<p>Для долговременной стабильности рекомендуется использовать GPS-модули с поддержкой <em>SBAS</em> (например, WAAS или EGNOS). Эти системы корректируют сигналы спутников, снижая погрешность до <strong>±2 нс</strong>. Также эффективны модули с <em>TCXO</em> (термокомпенсированные генераторы), которые уменьшают температурный дрейф в <strong>10 раз</strong> по сравнению с обычными кварцами.</p>
<p>При проектировании системы учитывайте энергопотребление: GPS-модули в активном режиме потребляют <strong>50–150 мА</strong> при <strong>3,3 В</strong>. Для экономии питания используйте режим <em>periodic update</em>, когда приёмник включается на <strong>1 секунду каждые 10–60 секунд</strong>. Это снижает средний ток до <strong>5–10 мА</strong>, сохраняя приемлемую точность калибровки.</p>
<h2>Программная коррекция времени при отсутствии основного сигнала</h2>
<p><img decoding=

При потере синхронизации с основным источником сигнала вторичные часы переходят в автономный режим, где накопление погрешности становится критичным уже через 24–48 часов. Стандартные кварцевые генераторы, используемые в большинстве систем, имеют дрейф ±20 ppm (частей на миллион), что при температурных колебаниях ±10°C увеличивает отклонение до 1,7 секунды в сутки. Для компенсации применяют алгоритмы линейной аппроксимации, корректирующие время на основе последних известных данных синхронизации. Например, если перед потерей сигнала часы получали коррекцию каждые 30 минут, алгоритм экстраполирует текущее время с учетом среднего дрейфа за последние 5 циклов.

Эффективность программной коррекции зависит от точности предварительной калибровки генератора. В промышленных системах используют метод термокомпенсации: микроконтроллер измеряет температуру кристалла и корректирует частоту по заранее построенной таблице поправок. Для генераторов типа TXCO (Temperature-Compensated Crystal Oscillator) погрешность снижается до ±1 ppm, что позволяет удерживать отклонение в пределах 0,1 секунды в сутки. В бюджетных решениях применяют упрощенные модели, где поправка рассчитывается по формуле: Δt = k × (T – T₀)², где k – эмпирический коэффициент, T – текущая температура, T₀ – базовая температура калибровки.

Для длительной автономной работы (свыше 72 часов) рекомендуется интеграция резервного источника времени, например, модуля GPS с отключенным основным приемником или RTC (Real-Time Clock) с батарейным питанием. В таких случаях программная коррекция переключается на сравнение локального времени с резервным источником каждые 6–12 часов. При расхождении более 500 мс алгоритм выполняет плавную подстройку, изменяя частоту генератора на 0,1% за цикл, чтобы избежать резких скачков времени, критичных для систем с временными метками.

В распределенных сетях вторичных часов (например, в транспортной инфраструктуре) применяют децентрализованную синхронизацию: узлы обмениваются временными метками по протоколу NTP или PTP с отключенной иерархией. При потере основного сервера часы переходят в режим «равноправных узлов», где коррекция выполняется на основе медианного значения времени от соседних устройств. Пороговое значение для принятия коррекции – 3σ (три стандартных отклонения) от среднего, что исключает влияние аномальных данных. Для сетей с низкой пропускной способностью используют упрощенный протокол, передающий только разницу времени (δt) в миллисекундах.

Ключевой параметр при выборе алгоритма коррекции – допустимая погрешность системы. Для систем безопасности (пожарные сигнализации, эвакуационные таймеры) максимальное отклонение не должно превышать 1 секунды за 30 дней, что требует использования TCXO-генераторов и еженедельной калибровки. В менее критичных приложениях (информационные табло) допустимо отклонение до 5 секунд в сутки, что позволяет применять стандартные кварцевые резонаторы с программной коррекцией раз в 4 часа. В обоих случаях рекомендуется вести лог отклонений для анализа долговременной стабильности и своевременной замены неисправных компонентов.

Подключение вторичных часов к локальной сети с NTP-сервером

Подключение вторичных часов к локальной сети с NTP-сервером

Для синхронизации вторичных часов через локальную сеть используйте NTP-сервер (например, chrony, ntpd или встроенный в маршрутизатор MikroTik/Ubiquiti). Настройте часы на работу по протоколу NTPv4 (порт 123 UDP) с указанием IP-адреса сервера. Большинство промышленных вторичных часов (например, Bodet, MobaTime, Galleon Systems) поддерживают NTP через Ethernet-интерфейс с PoE или отдельным питанием. Проверьте совместимость прошивки: для моделей с устаревшим ПО (до 2018 года) может потребоваться обновление или переход на SNTP.

Минимальные требования к сети:

  • Задержка до NTP-сервера – не более 100 мс (для точности ±1 с).
  • Полоса пропускания – 10 Кбит/с на устройство (достаточно даже для 100+ часов).
  • DHCP – обязателен для автоматического получения IP, если часы не поддерживают статическую адресацию.
  • VLAN – рекомендуется изолировать трафик часов в отдельный сегмент (например, VLAN 100) для снижения нагрузки на основную сеть.

При настройке укажите в часах:

  1. IP-адрес NTP-сервера (или FQDN, если поддерживается).
  2. Интервал синхронизации – 30–60 секунд (чаще – избыточно, реже – снижает точность).
  3. Резервный сервер (если доступен) для отказоустойчивости.

Отключите в настройках часов все неиспользуемые протоколы (например, DCF77, MSF) для экономии ресурсов. Для диагностики используйте команды ntpq -p (Linux) или show ntp associations (Cisco IOS), чтобы проверить статус синхронизации.
