Ремень гидроусилителя руля (ГУР) на Хендай Акцент – расходный элемент с ресурсом 60–80 тысяч километров. Преждевременный износ определяют по характерному свисту при повороте руля, трещинам на поверхности или растяжению. Игнорирование замены приводит к обрыву ремня, что вызывает резкое увеличение усилия на руле и риск повреждения насоса ГУР. В этой инструкции – последовательность действий для моделей с двигателями 1.5 (G4EC) и 1.6 (G4ED), где ремень ГУР работает в связке с генератором и компрессором кондиционера.
Для работы потребуются: ключи на 10, 12, 14 и 17 мм, торцевая головка на 19 мм с удлинителем, динамометрический ключ (момент затяжки натяжного ролика – 25–30 Н·м), новый ремень (оригинальный артикул 25212-26000 или аналог от Gates, Contitech), а также шестигранник на 6 мм для фиксации ролика. Перед началом отсоедините клемму «минус» аккумулятора – это исключит случайное замыкание при работе с генератором. Поддомкрачивать автомобиль не нужно, но обеспечьте доступ к нижней части моторного отсека, сняв защиту картера (если установлена).
На Хендай Акцент с кондиционером ремень ГУР имеет длину 1030 мм (6PK1030) и проходит по шкивам коленвала, насоса ГУР, генератора и компрессора. На моделях без кондиционера используется ремень 975 мм (6PK975). Проверьте маркировку старого ремня перед покупкой нового – ошибка в размере приведет к проскальзыванию или чрезмерному натяжению. Натяжение регулируется автоматически пружинным роликом, но его состояние критично: изношенный ролик (люфт, шум) замените одновременно с ремнем (артикул 25281-26000).
Замена занимает 40–60 минут при наличии опыта. Основная сложность – демонтаж старого ремня без повреждения шкивов. Используйте монтировку или специальный съемник для ослабления натяжения, но не прикладывайте чрезмерное усилие к шкиву насоса ГУР – алюминиевый корпус хрупкий. После установки нового ремня проверните коленвал на 2–3 оборота вручную, чтобы ремень занял правильное положение в канавках шкивов. Запустите двигатель и убедитесь в отсутствии посторонних шумов – свист в первые минуты работы допустим из-за притирки, но должен исчезнуть через 5–10 секунд.
Какие инструменты и материалы понадобятся для замены ремня ГУР
Для замены ремня ГУР на Хендай Акцент потребуется стандартный набор инструментов, адаптированный под особенности компоновки двигателя. Основные позиции: головки на 10, 12 и 14 мм с удлинителем (длина 100–150 мм), трещотка с карданным шарниром для доступа к болтам натяжителя, ключ на 17 мм для регулировки натяжения. Обязателен динамометрический ключ с диапазоном 20–50 Н·м – момент затяжки болта натяжного ролика составляет 45 Н·м. Для фиксации шкивов при откручивании болта генератора или насоса ГУР используйте стопорный ключ или монтировку, чтобы предотвратить проворачивание.
Из расходных материалов и вспомогательных средств понадобятся:
- Новый ремень ГУР – оригинальный артикул 25212-26000 (длина 1040 мм, ширина 10 мм) или аналог от Gates (6PK1040), Dayco (6PK1040). Избегайте дешевых реплик: они растягиваются на 10–15% быстрее.
- Смазка для подшипников натяжного ролика – Liqui Moly LM 47 или аналогичная на литиевой основе. Наносится тонким слоем при установке нового ролика.
- Очиститель поверхностей – CRC Brake Cleaner или спирт для удаления масляных следов со шкивов перед монтажом ремня.
- Ветошь без ворса – для протирки канавок шкивов и проверки отсутствия абразивных частиц.
Дополнительно пригодится лампа-переноска с магнитным основанием для подсветки зоны работ – доступ к натяжителю ремня ГУР на Акценте ограничен корпусом генератора и трубками кондиционера. Если планируется замена натяжного ролика (рекомендуется при пробеге свыше 60 тыс. км), приобретите оригинал 25281-26000 или аналог INA 531 0670 10. Перед началом работ отключите клемму аккумулятора – случайное замыкание проводки генератора при снятом ремне может вывести из строя регулятор напряжения.
Как правильно подготовить автомобиль перед снятием старого ремня
Перед началом работ убедитесь, что автомобиль установлен на ровной площадке с твердым покрытием. Под задние колеса подложите противооткатные упоры, а рычаг коробки передач переведите в положение «P» (для автомата) или первую передачу (для механики). Это исключит случайное движение машины во время демонтажа ремня.
Отключите аккумуляторную батарею, сняв клемму «минус». На Хендай Акцент это предотвратит короткое замыкание при случайном касании инструментом токоведущих частей. Дополнительно проверьте, что зажигание выключено, а ключ вынут из замка – некоторые модели могут сохранять питание в цепях даже при отключенном АКБ.
Слейте жидкость из бачка ГУР, если планируете замену шлангов или самого насоса. Для этого используйте шприц с трубкой или грушу – жидкость утилизируйте согласно экологическим нормам. Если замена ремня проводится без демонтажа других элементов, слив не обязателен, но бачок лучше прикрыть ветошью, чтобы избежать попадания грязи.
- Поднимите переднюю часть автомобиля домкратом и установите на подставки (опоры). Никогда не работайте под машиной, поддерживаемой только домкратом.
- Снимите правое переднее колесо и подкрылок (если установлен) для доступа к ремню. На Акценте подкрылок крепится пластиковыми пистонами и парой саморезов – их расположение указано в сервисной документации.
- Очистите пространство вокруг ремня от грязи и масла с помощью щетки и обезжиривателя. Попадание абразивных частиц на шкивы ускорит износ нового ремня.
Проверьте состояние натяжного ролика и шкивов. Вращайте их рукой – люфт, заедание или посторонние звуки указывают на необходимость замены. На Хендай Акцент ролик часто выходит из строя после 80–100 тыс. км пробега, даже если ремень еще в рабочем состоянии.
Зафиксируйте положение шкивов относительно друг друга. Сделайте метки маркером или мелом на ремне и шкивах – это упростит установку нового ремня и сохранит правильное натяжение. На двигателях Акцента с кондиционером ремень проходит через 4 шкива: коленвала, ГУР, генератора и компрессора кондиционера – каждую точку контакта нужно отметить.
Пошаговый процесс демонтажа изношенного ремня ГУР
Перед началом работ убедитесь, что двигатель остыл, а автомобиль зафиксирован на ровной поверхности с включенным стояночным тормозом. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами. Подготовьте инструменты: ключ на 10 мм для снятия защиты картера (если установлена), головку на 14 мм с удлинителем для натяжного ролика, а также плоскую отвертку для фиксации механизма натяжения.
Снимите правое переднее колесо и подкрылок для доступа к ремню ГУР. На моделях Хендай Акцент с двигателем 1.5 л (G4EC) ремень проходит через шкивы коленвала, насоса ГУР и генератора. Ослабьте болт крепления насоса ГУР ключом на 12 мм, но не выкручивайте полностью – достаточно 2–3 оборотов, чтобы снизить натяжение ремня. Вращайте регулировочный болт натяжного ролика против часовой стрелки головкой на 14 мм, пока ремень не ослабнет настолько, что его можно будет снять со шкивов.
Зафиксируйте натяжной ролик в ослабленном положении, вставив плоскую отвертку в специальное отверстие на кронштейне. Это предотвратит случайное возвращение механизма в исходное положение. Аккуратно снимите ремень со шкива насоса ГУР, затем с генератора и коленвала. Проверьте состояние снятого ремня: трещины глубиной более 1 мм, расслоение корда или следы масла указывают на необходимость замены. Осмотрите шкивы на предмет износа или повреждений – зазубрины и выработка могут сократить срок службы нового ремня.
Если ремень заклинило между шкивами, используйте монтировку, чтобы аккуратно поддеть его, избегая повреждения пластиковых деталей. На двигателях с кондиционером (например, G4FK) ремень ГУР может быть частью единого приводного комплекта – в этом случае демонтируйте сначала ремень кондиционера, следуя аналогичной процедуре. Запомните или сфотографируйте схему прокладки ремня: на Хендай Акцент она часто маркируется стрелками на защитном кожухе, но при их отсутствии ориентируйтесь на заводскую инструкцию для вашей модификации.
После снятия ремня очистите шкивы от грязи и масляных отложений ветошью, смоченной в бензине или очистителе тормозов. Проверьте подшипники насоса ГУР и натяжного ролика на люфт – при вращении они должны двигаться плавно, без посторонних шумов. Если обнаружены дефекты, замените неисправные элементы до установки нового ремня. Убедитесь, что все крепежные болты затянуты с моментом, указанным в руководстве по ремонту: для насоса ГУР – 25–30 Н·м, для натяжного ролика – 40–45 Н·м.

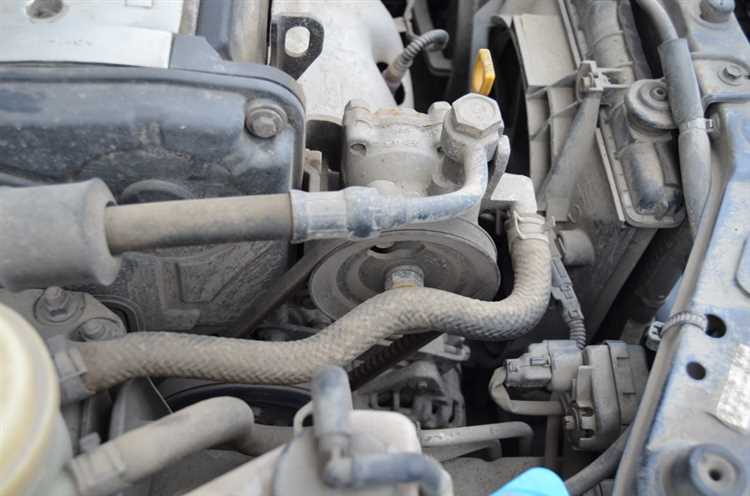

Как выбрать и установить новый ремень ГУР на Хендай Акцент
Для Хендай Акцент с двигателями 1.3, 1.4, 1.5 и 1.6 л (годы выпуска 1999–2012) подходит ремень ГУР с артикулом 25212-26000 или его аналог от производителей Gates (5PK875), Contitech (5PK875), Dayco (5PK875). Эти модели имеют длину 875 мм и профиль 5PK (пятиручейковый). Проверьте маркировку старого ремня: если на нем указано 5PK880 или 6PK, потребуется другой артикул. Избегайте универсальных ремней – они не обеспечивают точного натяжения и быстрее изнашиваются.
Перед покупкой осмотрите новый ремень на предмет дефектов: трещин, расслоений, неровностей на ребрах. Допустимое отклонение по длине – не более 2 мм. Если ремень слишком жесткий или имеет резкий запах резины, откажитесь от покупки – это признак низкокачественного материала. Храните ремень в сухом месте при температуре от +5 до +25°C, избегая прямых солнечных лучей и контакта с маслами.
Установка начинается с демонтажа старого ремня. Ослабьте натяжной ролик ГУР ключом на 14 мм, повернув его против часовой стрелки. Снимите ремень со шкивов насоса ГУР, коленвала и генератора. Проверьте состояние шкивов: на них не должно быть заусенцев, выработки или масляных отложений. При необходимости очистите поверхности металлической щеткой и обезжирьте уайт-спиритом. Изношенные шкивы заменяйте – они сокращают срок службы нового ремня на 30–40%.
Наденьте новый ремень на шкивы, начиная с коленвала, затем – на насос ГУР и генератор. Убедитесь, что ребра ремня точно совпадают с канавками шкивов. Натяните ремень, повернув ролик по часовой стрелке до момента, когда прогиб в средней части между шкивами составит 8–10 мм при усилии 10 кгс. Затяните болт натяжителя моментом 25–30 Н·м. Запустите двигатель и проверьте работу ГУР на холостых оборотах: ремень не должен свистеть или проскальзывать. Если слышен шум, ослабьте натяжение на 1–2 мм.
После установки сделайте пробную поездку на 10–15 км, избегая резких маневров. Через 500 км эксплуатации проверьте натяжение ремня – оно может ослабнуть из-за приработки. Если ремень растянулся более чем на 5 мм, подтяните его. Замена ремня ГУР на Акценте требует повторной проверки через 10 000 км пробега, даже если видимых повреждений нет. В условиях повышенной влажности или при эксплуатации в пыльных регионах интервал сокращается до 7 000 км.
Настройка натяжения ремня и проверка правильности установки
После установки нового ремня ГУР на Хендай Акцент критически важно выставить корректное натяжение. Оптимальный прогиб ремня под нагрузкой 10 кгс (98 Н) должен составлять 8–10 мм в средней части между шкивами насоса ГУР и коленвала. Для измерения используйте динамометр или специальный прибор для проверки натяжения ремней. Если прогиб превышает норму, ремень будет проскальзывать, что приведёт к ускоренному износу и потере эффективности гидроусилителя. При недостаточном натяжении возможен перегрев ремня и его преждевременный обрыв.
Для регулировки натяжения ослабьте контргайку натяжного ролика ключом на 14 мм, затем вращайте регулировочный болт по часовой стрелке для увеличения натяжения или против – для ослабления. После достижения нужного значения затяните контргайку моментом 25–30 Н·м. Убедитесь, что ремень не перекручен и лежит в канавках шкивов без смещения. Проверьте соосность шкивов: смещение более 1 мм приведёт к неравномерному износу ремня и появлению посторонних шумов.
- Запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Прислушайтесь к звукам: свист или скрип указывают на проскальзывание ремня или его неправильную установку.
- Проверьте работу ГУР: рулевое управление должно быть лёгким, без рывков или закусываний. Если усилие на руле возросло, ремень натянут слабо или установлен с перекосом.
- Осмотрите ремень на наличие трещин, потёртостей или масляных пятен. Даже незначительные дефекты требуют повторной проверки натяжения или замены ремня.
Через 500–1000 км пробега после установки повторно проверьте натяжение ремня. Новые ремни имеют свойство растягиваться в процессе приработки, поэтому корректировка может потребоваться даже при первоначально правильной настройке. Используйте тот же метод измерения прогиба, что и при первой установке. Если ремень растянулся более чем на 5 мм от исходного значения, подтяните его до нормы.
Не игнорируйте визуальную проверку состояния ремня и шкивов каждые 10 000 км. Обращайте внимание на следы износа на боковых поверхностях ремня – это признак несоосности шкивов. При обнаружении люфта в подшипниках натяжного ролика или насоса ГУР замените неисправные детали немедленно, чтобы избежать обрыва ремня и повреждения смежных узлов.
Типичные ошибки при замене ремня ГУР и как их избежать
Первая распространённая ошибка – неправильный подбор ремня. На Хендай Акцент с двигателем 1.5 л (G4EC) требуется ремень длиной 880–890 мм, а для 1.6 л (G4ED) – 910–920 мм. Использование ремня несоответствующего размера приводит к проскальзыванию или чрезмерному натяжению, что сокращает срок службы насоса ГУР. Перед покупкой сверяйте маркировку на старом ремне или уточняйте параметры по VIN-коду. Избегайте универсальных ремней без точного указания длины – они часто не обеспечивают нужного натяжения.
Вторая ошибка – игнорирование состояния шкивов и роликов. Даже новый ремень быстро износится, если на поверхности шкива есть задиры или ролик натяжителя заедает. Перед установкой очистите шкивы от грязи и масла, проверьте их на биение (допустимое отклонение – не более 0,2 мм). Замените ролик натяжителя, если при вращении слышен шум или ощущается люфт. На Хендай Акцент часто выходит из строя подшипник ролика – его замена вместе с ремнём обойдётся дешевле, чем повторный демонтаж через 5–10 тыс. км.
Третья критическая ошибка – неправильная регулировка натяжения. Слишком слабое натяжение вызывает свист и неравномерный износ ремня, а чрезмерное – перегружает подшипники насоса ГУР. На Акценте с механическим натяжителем оптимальный прогиб ремня под усилием 10 кгс должен составлять 8–10 мм. Для проверки используйте динамометр или специальный ключ с индикатором. Если натяжитель автоматический, убедитесь, что пружина не растянута и фиксатор надёжно защёлкнут. После установки прокрутите двигатель вручную на 2–3 оборота, чтобы ремень занял правильное положение в канавках шкивов.
Проверка работы системы ГУР после замены ремня
Запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Прислушайтесь к звукам из-под капота: посторонний свист, скрип или гул указывают на неправильную натяжку ремня или его смещение. Нормальная работа ГУР сопровождается едва слышным равномерным шумом насоса. Если звук резко меняется при повороте руля, проверьте уровень жидкости в бачке – он должен находиться между метками MIN и MAX.
Проверните рулевое колесо до упора влево и вправо, удерживая его в крайних положениях по 3–5 секунд. Усилие на руле должно быть одинаковым в обоих направлениях, без рывков или заклиниваний. Если руль «закусывает» или требует чрезмерных усилий, осмотрите ремень на предмет проскальзывания – возможно, он недостаточно натянут или повреждён. На холодном двигателе допустимо лёгкое увеличение сопротивления, но после прогрева система должна работать плавно.
Обратите внимание на поведение автомобиля при движении. На скорости 30–50 км/ч выполните несколько плавных поворотов. Руль должен возвращаться в центральное положение самостоятельно, без необходимости доворачивать его вручную. Если автомобиль «уводит» в сторону или руль не возвращается, проверьте углы установки колёс и состояние рулевой рейки. Также убедитесь, что ремень не перетянут – избыточное натяжение приводит к ускоренному износу подшипников насоса ГУР.
После тестового заезда заглушите двигатель и осмотрите ремень визуально. На его поверхности не должно быть трещин, потёртостей или следов масла. Проверьте зазоры между ремнём и шкивами: в идеале он должен плотно прилегать по всей ширине, без провисаний. Если ремень сместился даже на 1–2 мм, отрегулируйте его положение с помощью натяжного ролика или кронштейна насоса. Повторно проверьте натяжение – при нажатии пальцем на середину длинной ветви ремня прогиб не должен превышать 5–7 мм.
Замените жидкость ГУР, если после установки нового ремня наблюдаются шумы или нестабильная работа системы. Старая жидкость может содержать продукты износа, которые ускорят выход из строя насоса. Используйте только рекомендованную производителем жидкость – для Хендай Акцент это PSF-3 или PSF-4. После замены жидкости прокачайте систему, вращая руль из стороны в сторону при заглушённом двигателе, затем долейте жидкость до нужного уровня и повторите проверку.
