Как понизить напряжение на 1 вольт резистором

Снижение напряжения на 1В с помощью резистора – задача, требующая точного расчёта параметров цепи. Основной метод основан на законе Ома и правиле делителя напряжения. Для этого необходимо знать ток нагрузки и сопротивление цепи. Например, если ток в цепи составляет 10 мА, резистор с сопротивлением 100 Ом создаст падение напряжения в 1В (U = I × R). Однако этот подход работает только при стабильном токе.

При переменной нагрузке или неизвестном токе используют делитель напряжения из двух резисторов. Формула для расчёта: R₂ = (Uвх − Uвых) × R₁ / Uвых, где Uвх – входное напряжение, Uвых – требуемое выходное (на 1В меньше), R₁ – сопротивление первого резистора. Например, при Uвх = 5В и R₁ = 1 кОм значение R₂ составит 250 Ом. Важно учитывать мощность резисторов: P = I² × R.

Для точного подбора резистора используйте стандартные номиналы из ряда E24 (например, 240 Ом вместо 250 Ом). Избегайте перегрева – мощность резистора должна превышать расчётную минимум в 1,5 раза. При токах выше 50 мА рассмотрите применение стабилизаторов напряжения (например, LM317), так как резистивный делитель чувствителен к изменениям нагрузки.

Какие параметры цепи нужно измерить перед расчётом резистора

Первым шагом определите напряжение питания цепи (V_in). Измерьте его мультиметром на входных контактах источника или в точке подключения нагрузки. Если цепь питается от аккумулятора, учитывайте его реальное напряжение под нагрузкой – например, литий-ионный элемент на 3,7 В может выдавать от 4,2 В (полностью заряженный) до 3,0 В (разряженный). Погрешность в 0,1 В при расчётах критична для маломощных схем.

Замерьте ток потребления нагрузки (I_load). Подключите мультиметр в разрыв цепи последовательно с нагрузкой. Для импульсных потребителей (например, микроконтроллеров) используйте режим измерения постоянного тока с усреднением. Если нагрузка имеет динамический характер (реле, светодиоды с ШИМ), фиксируйте максимальное значение тока – резистор должен выдерживать его без перегрева.

Определите сопротивление нагрузки (R_load), если она резистивная. Для этого отключите нагрузку от цепи и измерьте её сопротивление мультиметром. В случае нелинейных нагрузок (транзисторы, диоды) используйте вольт-амперную характеристику из даташита. Пример: если нагрузка – светодиод с прямым напряжением 2,1 В и током 20 мА, эквивалентное сопротивление рассчитывается как (V_in – V_led)/I_led.

Уточните допустимое падение напряжения на резисторе (ΔV). В вашем случае это 1 В, но проверьте, не выходит ли итоговое напряжение на нагрузке за пределы её рабочего диапазона. Например, для микросхемы с минимальным напряжением питания 3,3 В и V_in = 5 В, ΔV не должно превышать 1,7 В, иначе схема не запустится.

Измерьте температурный режим работы цепи. Если резистор будет находиться вблизи источников тепла (радиаторы, двигатели), его номинал может потребовать корректировки из-за изменения сопротивления материала. Для прецизионных схем используйте резисторы с низким температурным коэффициентом (например, ±50 ppm/°C). В условиях повышенной температуры (выше 70°C) снижайте расчётную мощность резистора на 20–30%.

Проверьте пульсации напряжения источника питания. Подключите осциллограф параллельно источнику и оцените амплитуду переменной составляющей. Если пульсации превышают 5% от V_in, резистор может не обеспечить стабильное падение напряжения. В таких случаях дополнительно используйте LC-фильтр или стабилизатор.

Оцените мощность, рассеиваемую резистором (P_res). Формула: P = I² × R. Для тока 100 мА и резистора 10 Ом мощность составит 0,1 Вт. Однако всегда выбирайте резистор с запасом – минимум в 1,5–2 раза больше расчётной мощности. Пример: для P = 0,1 Вт подойдёт резистор на 0,25 Вт, но не 0,125 Вт.

Учтите допуски компонентов. Если резистор имеет допуск ±5%, а нагрузка критична к напряжению, рассчитайте худший случай. Например, при V_in = 5 В и требуемом падении 1 В (±0,1 В), резистор 10 Ом с допуском ±5% даст реальное сопротивление от 9,5 до 10,5 Ом. Это приведёт к падению напряжения от 0,95 до 1,05 В – проверьте, укладывается ли это в допустимый диапазон нагрузки.

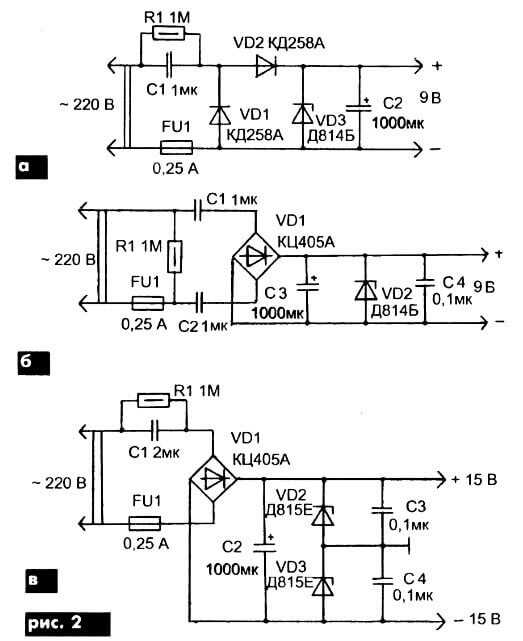

Как выбрать номинал резистора для снижения напряжения на 1В

Снижение напряжения на 1В с помощью резистора требует точного расчёта номинала, зависящего от тока нагрузки. Основная формула – закон Ома: R = U / I, где U – требуемое падение напряжения (1В), а I – ток через резистор. Например, при токе 10 мА резистор должен быть 100 Ом (1В / 0,01А = 100 Ом). Однако на практике ток часто неизвестен, и его нужно измерять или вычислять.

Если нагрузка имеет фиксированное сопротивление, ток можно определить по формуле I = U_пит / (R_нагрузки + R). Подставьте известные значения и решите уравнение относительно R. Например, при питании 5В и нагрузке 400 Ом для падения 1В потребуется резистор ~83 Ом. Проверьте расчёт: I = 5В / (400 + 83) ≈ 0,01А, падение на резисторе 0,01А * 83 Ом ≈ 0,83В – близко к требуемому.

Для динамических нагрузок (например, светодиодов) учитывайте их вольт-амперную характеристику. Светодиод с прямым напряжением 2В и током 20 мА при питании 5В требует резистора для падения 3В. Чтобы снизить напряжение на 1В (до 4В), резистор должен обеспечить падение 2В при том же токе: R = 2В / 0,02А = 100 Ом. Убедитесь, что ток не превышает допустимый для нагрузки.

Температурная стабильность резистора критична при больших токах. Мощность рассеивания рассчитывается по формуле P = I² * R. Для резистора 100 Ом при токе 50 мА мощность составит 0,05² * 100 = 0,25 Вт. Используйте резисторы с запасом по мощности (например, 0,5 Вт), чтобы избежать перегрева. При токах выше 100 мА выбирайте проволочные или металлоплёночные резисторы с низким температурным коэффициентом.

Погрешность номинала резистора влияет на точность падения напряжения. Стандартные ряды E24 (±5%) или E96 (±1%) позволяют подобрать близкое значение. Например, для расчётного сопротивления 83 Ом из ряда E24 выберите 82 Ом, из E96 – 82,5 Ом. Проверьте реальное падение напряжения мультиметром: при 82 Ом и токе 10 мА оно составит 0,01А * 82 Ом = 0,82В – допустимое отклонение.

В цепях с переменным током учитывайте реактивную составляющую нагрузки. Для резистивных нагрузок (нагреватели, лампы накаливания) расчёт аналогичен постоянному току. Для индуктивных или ёмкостных нагрузок (двигатели, трансформаторы) используйте эквивалентное сопротивление или импеданс. Например, для снижения напряжения на 1В в цепи с индуктивной нагрузкой 10 Ом при токе 0,5А резистор должен быть 1В / 0,5А = 2 Ом, но реальное падение будет зависеть от фазового сдвига.

Параллельное подключение резисторов позволяет получить нестандартные номиналы. Например, два резистора по 200 Ом дадут эквивалентное сопротивление 100 Ом. Формула для расчёта: R_общ = (R1 * R2) / (R1 + R2). Это полезно, если нужного номинала нет в наличии. Однако учитывайте суммарную мощность: два резистора по 0,25 Вт дадут 0,5 Вт, но распределение тока между ними должно быть равномерным.

При выборе резистора проверяйте его допустимое рабочее напряжение. Для высоковольтных цепей (например, 100В) резистор 1 кОм при токе 1 мА обеспечит падение 1В, но его рабочее напряжение должно быть не менее 100В. Используйте высоковольтные резисторы (например, серии HVC) или последовательное соединение нескольких резисторов для распределения напряжения. Не превышайте предельные параметры – это приведёт к пробою или возгоранию.

Почему важно учитывать ток нагрузки при подборе резистора

Ток нагрузки определяет мощность, рассеиваемую резистором. Если не учесть его значение, резистор может перегреться или выйти из строя. Например, при токе 0,5 А и падении напряжения 1 В мощность составит 0,5 Вт. Стандартный резистор на 0,25 Вт сгорит, а на 1 Вт – выдержит. Всегда проверяйте мощность по формуле P = I² × R или P = U × I.

Неправильный подбор резистора влияет на стабильность напряжения. При изменении тока нагрузки (например, с 10 мА до 100 мА) падение напряжения на резисторе изменится пропорционально. Если резистор рассчитан на 10 мА, при 100 мА напряжение упадёт не на 1 В, а на 10 В, что нарушит работу схемы. Для динамичных нагрузок используйте резисторы с запасом по току или активные стабилизаторы.

Ток нагрузки напрямую связан с сопротивлением резистора. По закону Ома R = U / I. При фиксированном падении напряжения 1 В и токе 100 мА сопротивление должно быть 10 Ом. Если ток вырастет до 500 мА, сопротивление потребуется уменьшить до 2 Ом. Игнорирование этого приведёт к некорректному падению напряжения или перегрузке резистора.

В схемах с низким энергопотреблением (например, микроконтроллеры) даже небольшой ток нагрузки критичен. При токе 5 мА и резисторе 200 Ом падение напряжения составит 1 В, но мощность – всего 5 мВт. Здесь подойдёт резистор на 0,125 Вт. Однако при увеличении тока до 20 мА мощность возрастёт до 20 мВт, и потребуется резистор на 0,25 Вт. Всегда уточняйте минимальные и максимальные токи нагрузки.

В импульсных схемах ток нагрузки может кратковременно превышать номинальное значение. Например, при запуске двигателя ток возрастает в 5–10 раз. Если резистор подобран без запаса, он не выдержит импульсной нагрузки. Для таких случаев выбирайте резисторы с допустимой импульсной мощностью в 2–3 раза выше расчётной или используйте параллельное соединение резисторов для распределения нагрузки.

Ток нагрузки влияет на выбор типа резистора. Углеродные резисторы дешевы, но имеют низкую стабильность при больших токах. Металлоплёночные выдерживают до 2 Вт и обеспечивают точность ±1%. Проволочные резисторы подходят для токов свыше 1 А, но имеют индуктивность. Для высокоточных схем (например, измерительных) учитывайте температурный коэффициент сопротивления (ТКС), который зависит от тока и материала резистора.

Как проверить падение напряжения на резисторе мультиметром

Переключите мультиметр в режим измерения постоянного напряжения (DCV) на предел, превышающий ожидаемое падение напряжения. Для большинства схем с напряжением питания до 20В подойдет диапазон 20В. Если значение неизвестно, начните с максимального предела (например, 600В) и постепенно снижайте, чтобы избежать повреждения прибора. Убедитесь, что щупы подключены правильно: черный – в гнездо COM, красный – в VΩmA.

Подключите щупы параллельно резистору: красный – к точке с более высоким потенциалом, черный – к точке с более низким. Измерение проводите при работающей схеме, так как падение напряжения зависит от тока, протекающего через резистор. Если мультиметр показывает отрицательное значение, поменяйте щупы местами – это указывает на обратную полярность измерения.

Для точности отключите нагрузку от схемы, если это возможно, чтобы исключить влияние других элементов. При измерении малых напряжений (менее 1В) используйте предел 2В или 200мВ для повышения разрешения. Запишите показания и сравните их с расчетным значением по закону Ома: U = I × R, где I – ток в цепи, R – сопротивление резистора.

Если показания мультиметра нестабильны, проверьте надежность контактов щупов и отсутствие паразитных наводок. При работе с высокоомными цепями (сопротивление резистора более 1МОм) используйте экранированные провода или переключите мультиметр в режим относительных измерений (REL), чтобы компенсировать влияние входного сопротивления прибора (обычно 10МОм).

Какие ошибки приводят к неправильному снижению напряжения

Первая и самая распространённая ошибка – игнорирование тока нагрузки при расчёте резистора. Формула R = U/I требует точного значения тока, но многие подставляют номинальный ток устройства без учёта реального потребления. Например, светодиод с заявленным током 20 мА может потреблять 15 мА в конкретной схеме, что приведёт к падению напряжения на 0,25 В меньше расчётного, если использовать резистор на 50 Ом вместо 66 Ом.

Неправильный выбор мощности резистора вызывает его перегрев и дрейф параметров. Если через резистор 100 Ом течёт ток 30 мА, рассеиваемая мощность составит 90 мВт, но при использовании резистора на 0,125 Вт (125 мВт) запас по мощности минимален. В условиях плохого теплоотвода резистор нагреется до 80–100 °C, что изменит его сопротивление на 1–2% и сместит падение напряжения на 0,03–0,06 В.

Пренебрежение температурным коэффициентом сопротивления (ТКС) приводит к нестабильности схемы. Углеродные резисторы имеют ТКС около -500 ppm/°C, металлоплёночные – ±50 ppm/°C. При изменении температуры на 40 °C сопротивление углеродного резистора 1 кОм изменится на 20 Ом, что при токе 10 мА даст отклонение напряжения на 0,2 В. Для точных схем используйте резисторы с ТКС не хуже ±100 ppm/°C.

Ошибка в выборе типа резистора проявляется в высокочастотных или импульсных цепях. Плёночные резисторы имеют паразитную индуктивность 0,1–1 мкГн, что при фронтах сигнала 1 мкс создаёт выбросы напряжения до 0,5 В. В таких случаях применяйте безындуктивные резисторы (например, SMD-типа 0402 или 0603) или проволочные с бифилярной намоткой.

Неучёт допуска резистора приводит к разбросу напряжений. Резистор с допуском ±5% и номиналом 220 Ом может иметь реальное сопротивление от 209 до 231 Ом. При токе 5 мА это даст падение напряжения от 1,045 до 1,155 В вместо расчётных 1,1 В. Для снижения разброса используйте резисторы с допуском ±1% или подбирайте их по измеренному значению.

Параллельное подключение нагрузки без перерасчёта резистора нарушает баланс схемы. Если к резистору 100 Ом, рассчитанному на ток 10 мА, подключить дополнительную нагрузку с током 5 мА, общее падение напряжения уменьшится с 1 В до 0,67 В. Решение – либо пересчитать резистор под суммарный ток, либо использовать стабилизатор напряжения.

Использование резисторов с высоким уровнем шума в аналоговых цепях искажает сигнал. Углеродные композитные резисторы генерируют шум до 10 мкВ/В, что при падении напряжения 1 В добавляет 10 мкВ шума. Для чувствительных схем выбирайте металлоплёночные или проволочные резисторы с уровнем шума не более 0,1 мкВ/В.

Неправильное расположение резистора в цепи вызывает нежелательные падения напряжения на соединительных проводах. При токе 1 А и сопротивлении провода 0,1 Ом падение составит 0,1 В, что критично для схем с требуемым снижением на 1 В. Резистор следует размещать как можно ближе к нагрузке, а провода выбирать с сечением не менее 0,5 мм² на каждый ампер тока.

Как рассчитать мощность резистора для безопасной работы

Мощность резистора определяется по формуле P = I² × R, где P – мощность в ваттах, I – ток в амперах, R – сопротивление в омах. Если известны напряжение и сопротивление, используйте P = U² / R. Например, при токе 0,5 А и сопротивлении 10 Ом мощность составит 2,5 Вт. Превышение расчетной мощности ведет к перегреву и выходу резистора из строя.

Для импульсных нагрузок учитывайте пиковую мощность. Резисторы с номиналом 0,25 Вт выдерживают кратковременные перегрузки до 1 Вт, но длительная работа на пределе сокращает срок службы. В цепях с переменным током используйте среднеквадратичные значения напряжения и тока (RMS) для расчета.

Температурный коэффициент мощности (derating) снижает допустимую нагрузку при повышении температуры окружающей среды. Для большинства углеродистых резисторов при 70°C мощность падает на 50%. Металлопленочные резисторы сохраняют 80% мощности при той же температуре. Уточняйте параметры в datasheet производителя.

В таблице приведены типовые значения мощности для распространенных резисторов:

При параллельном или последовательном соединении резисторов мощность распределяется пропорционально их сопротивлению. В параллельной цепи резистор с меньшим сопротивлением рассеивает больше мощности. Например, два резистора по 100 Ом и 0,5 Вт в параллели при напряжении 10 В рассеивают по 0,25 Вт каждый.

Для точных расчетов используйте мультиметр или осциллограф. Измерьте реальный ток и напряжение на резисторе, так как теоретические значения могут отличаться из-за допусков компонентов. Допуск резистора ±5% приведет к отклонению мощности на ±10%.

Выбирайте резистор с запасом мощности не менее 50%. Для цепей с высокой надежностью (медицинское оборудование, авиация) запас должен быть 100% и более. Проволочные резисторы предпочтительны для высоких мощностей, но их индуктивность может влиять на работу высокочастотных схем.

В каких схемах применять делитель напряжения вместо одного резистора

Делитель напряжения предпочтителен в аналоговых схемах считывания, где требуется стабильное опорное напряжение для АЦП микроконтроллеров. Например, при подключении датчика температуры LM35, выходное напряжение которого линейно зависит от температуры (10 мВ/°C), делитель позволяет согласовать диапазон 0–1.5 В с входом АЦП, работающим на 3.3 В. Один резистор здесь не обеспечит точного масштабирования, так как его сопротивление зависит от тока нагрузки, что приведёт к погрешности измерений.

В схемах смещения транзисторов делитель используется для задания рабочей точки усилительных каскадов. Для биполярного транзистора в конфигурации с общим эмиттером делитель на базе (например, 10 кОм и 2.2 кОм) фиксирует напряжение смещения независимо от разброса параметров транзистора. Один резистор в этом случае нестабилен: изменение температуры или тока базы сдвинет рабочую точку, вызвав искажения сигнала.

При питании маломощных устройств с низким энергопотреблением делитель позволяет снизить напряжение без значительных потерь. Например, для светодиода с прямым напряжением 2 В при питании от 5 В делитель из резисторов 1 кОм и 1.5 кОм обеспечит ток ~1 мА с минимальным рассеиванием мощности (менее 5 мВт). Один резистор здесь потребует большего сопротивления, что увеличит чувствительность к помехам и снизит стабильность тока.

В цепях обратной связи операционных усилителей делитель задаёт коэффициент усиления. Для инвертирующего усилителя с коэффициентом -10 резисторы 10 кОм и 100 кОм в цепи обратной связи обеспечивают точное соотношение. Один резистор не позволит реализовать обратную связь, так как требуется фиксированное соотношение сопротивлений для стабилизации усиления.

Делитель применяется в схемах защиты входов микросхем от перенапряжения. Например, при подаче сигнала с уровнем 12 В на вход 5-вольтовой логики резисторы 10 кОм и 5.1 кОм снизят напряжение до безопасного уровня (~4 В). Один резистор не защитит от превышения напряжения, если входной сигнал имеет высокий импеданс или содержит помехи.

В генераторах сигналов делитель формирует опорное напряжение для компараторов. В схеме генератора на таймере NE555 делитель из резисторов 10 кОм и 10 кОм задаёт порог переключения на уровне 2/3 от напряжения питания. Один резистор не обеспечит симметричного переключения, что приведёт к нестабильности частоты и скважности импульсов.

Для калибровки измерительных приборов делитель позволяет точно подогнать диапазон измерений. В вольтметре на базе микроамперметра с током полного отклонения 100 мкА делитель из резисторов 90 кОм и 10 кОм расширяет диапазон до 10 В. Один резистор не даст линейной шкалы, так как ток через прибор будет зависеть от измеряемого напряжения, а не от фиксированного соотношения сопротивлений.
