Печка Дэу Нексия – узел, требующий внимания при падении производительности или появлении посторонних шумов. Чаще всего проблемы возникают из-за износа моторчика вентилятора, засорения радиатора или поломки заслонок. Разборка позволит диагностировать неисправность и заменить детали без лишних затрат на сервис. Работа займет 2–4 часа в зависимости от опыта и наличия инструментов.
Перед началом подготовьте набор ключей (8, 10, 12 мм), отвертки (крестовая и плоская), пассатижи и емкость для слива антифриза. Отсоедините клемму аккумулятора, чтобы избежать короткого замыкания. Слейте охлаждающую жидкость через нижний патрубок радиатора – это предотвратит пролив при демонтаже печки. Учтите, что в системе остается около 1–1,5 литра жидкости, поэтому работайте аккуратно.
Демонтаж начинается с центральной консоли. Снимите магнитолу, блок управления печкой и декоративные накладки. Открутите саморезы, фиксирующие панель приборов, и отсоедините тросы управления заслонками. Будьте внимательны с проводами – их легко повредить. После этого отключите разъемы от моторчика вентилятора и резистора. На этом этапе открывается доступ к корпусу печки.
Корпус печки крепится на 4 болтах (два сверху, два снизу) и фиксируется защелками. Открутите болты и аккуратно извлеките узел, избегая резких движений – радиатор хрупкий. Если требуется замена моторчика, отсоедините его от корпуса, предварительно сняв крыльчатку. При засорении радиатора промойте его струей воды под давлением или замените на новый. Сборка выполняется в обратном порядке, но не забудьте проверить герметичность системы охлаждения после установки.
Необходимые инструменты и материалы для разборки печки
Для демонтажа печки Дэу Нексия потребуется набор инструментов, адаптированный под специфику крепежа и конструкцию автомобиля. Основу составляют торцевые головки на 7, 10 и 12 мм с удлинителем – без них не снять ни центральную консоль, ни блок отопителя. Обязателен трещотка с тонким профилем, так как доступ к болтам зачастую ограничен пластиковыми накладками. Для работы с электрикой понадобятся отвертки с изолированными ручками: крестовая PH2 и плоская 5 мм для разъемов проводки моторчика и резистора.
Специфические элементы требуют особого подхода. Съемник пластиковых клипс (или тонкие плоскогубцы) необходим для аккуратного демонтажа обшивки торпедо – стандартные инструменты часто ломают хрупкие фиксаторы. Для отсоединения патрубков системы охлаждения используйте зажимные клещи с шириной губок 15–20 мм, чтобы избежать повреждения шлангов. Если планируется замена радиатора печки, подготовьте емкость объемом не менее 5 литров для слива антифриза – подойдет пластиковый таз с низкими бортами.
Расходные материалы зависят от целей разборки. При замене моторчика отопителя или заслонок потребуются новые уплотнительные кольца для воздуховодов (артикул 96182218 для Нексии N150). Для герметизации стыков радиатора используйте термостойкий герметик ABRO Red, выдерживающий температуры до +343°C. Если демонтируется блок управления печкой, заранее приобретите смазку для электроконтактов (например, Kontakt 60) – окисленные разъемы часто становятся причиной нестабильной работы системы.
Дополнительные приспособления сэкономят время и нервы. Магнитная телескопическая рукоятка поможет достать упавшие болты из труднодоступных мест, а налобный фонарь с регулируемым углом освещения освободит руки при работе под торпедо. Для фиксации снятых деталей используйте пластиковые контейнеры с ячейками – мелкие винты и клипсы легко теряются. При работе с электрическими компонентами обязателен мультиметр с функцией прозвонки для проверки целостности цепей.
Особое внимание уделите безопасности. Работайте в перчатках из нитрила – антифриз и пластиковые детали оставляют трудноудаляемые следы на коже. Для защиты органов дыхания используйте респиратор при очистке радиатора от пыли и грязи. Если печка демонтируется в холодное время года, обеспечьте температуру в помещении не ниже +15°C – пластик торпедо становится хрупким и легко ломается при низких температурах.
Снятие передней панели и доступа к радиатору отопителя
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание при отсоединении электрических разъемов. Подготовьте инструменты: торцевые головки на 7, 10 и 13 мм, крестовую и плоскую отвертки, пассатижи, а также пластиковые клипсы для фиксации проводки – их потребуется заменить при повреждении.
Демонтируйте центральную консоль, начиная с рукоятки переключения передач. Подденьте декоративную накладку плоской отверткой, отсоедините разъем прикуривателя и подсветки. Открутите четыре винта крепления консоли (два под пепельницей, два под магнитолой) и снимите ее, аккуратно отсоединив тросы управления заслонками печки. Запомните их положение – неправильная установка приведет к некорректной работе отопителя.
Снимите нижнюю часть передней панели (торпедо). Для этого открутите два болта под бардачком, три винта под панелью приборов (со стороны водителя) и два самореза в нише пассажирского воздуховода. Отсоедините разъемы подушки безопасности пассажира (если есть) и датчика температуры салона. Панель держится на пластиковых защелках – тяните ее на себя с усилием, но без рывков, чтобы не сломать крепления.
Открутите крепления рулевой колонки: два болта на 13 мм у основания и один снизу. Опустите колонку вниз, зафиксировав ее проволокой или ремнем, чтобы не повредить шлейф подушки безопасности. Снимите верхний кожух панели, открутив четыре винта под лобовым стеклом и два по бокам. Отсоедините разъемы от блока управления климатом и магнитолы.
Для доступа к радиатору отопителя потребуется демонтировать блок печки. Открутите три винта крепления корпуса отопителя (два сверху, один снизу) и отсоедините патрубки радиатора, предварительно слив охлаждающую жидкость. Подставьте емкость – в системе останется около 1,5–2 литров антифриза. Отсоедините тросы заслонок и электрические разъемы моторчика печки.
Снимите корпус отопителя, потянув его на себя. Радиатор фиксируется двумя защелками – отожмите их отверткой. Будьте осторожны: при извлечении радиатора может вытечь остаток жидкости. Осмотрите посадочное место на предмет грязи и коррозии – очистите его перед установкой нового радиатора. Проверьте состояние уплотнительных резинок на патрубках: при износе замените их, чтобы избежать протечек.
Сборку проводите в обратной последовательности. Перед установкой панели проверьте работоспособность заслонок и моторчика печки. Затягивайте крепеж равномерно, не перетягивая пластиковые элементы. После сборки залейте антифриз, удалите воздушные пробки из системы охлаждения и проверьте герметичность соединений. Запустите двигатель, прогрейте до рабочей температуры и убедитесь в отсутствии утечек и корректной работе отопителя.
Отсоединение патрубков и электрических разъемов печки
Перед началом работ слейте охлаждающую жидкость из системы, чтобы избежать пролива на проводку и салон. Для этого откройте сливной кран радиатора, расположенный в нижней части левого бачка, и подставьте емкость объемом не менее 5 литров. Патрубки печки на Дэу Нексия крепятся хомутами двух типов: пружинными (заводскими) и винтовыми. Пружинные хомуты снимаются плоскогубцами – сожмите усики и сдвиньте хомут по патрубку. Винтовые ослабьте отверткой на 2–3 оборота, но не снимайте полностью, чтобы не потерять.
Отсоединяйте патрубки последовательно, начиная с верхнего (подающего). Подденьте его плоской отверткой у основания и аккуратно снимите, поворачивая из стороны в сторону. Нижний патрубок (обратка) часто прикипает – используйте силиконовую смазку или WD-40 для облегчения процесса. Если патрубок треснул, замените его на новый с внутренним диаметром 16 мм. После снятия заткните отверстия в радиаторе печки ветошью, чтобы предотвратить попадание мусора.
- Электрические разъемы печки расположены на моторном щите за бардачком. Для доступа снимите нижнюю панель торпедо (4 самореза под заглушками).
- Разъем резистора вентилятора (3 контакта) – отсоединяется нажатием на фиксатор и вытягиванием в сторону.
- Разъем датчика температуры (2 контакта) – имеет защелку, которую нужно поддеть тонкой отверткой.
- Разъем моторчика заслонки (4 контакта) – крепится металлической скобой, которую необходимо сдвинуть вверх.
Перед отключением разъемов сфотографируйте их расположение или промаркируйте изолентой, чтобы избежать ошибок при сборке. Проверьте состояние контактов: окисление устраните мелкозернистой наждачной бумагой (зерно 1000), а затем обработайте контакты спреем для электрических соединений. Если провода имеют повреждения изоляции, обмотайте их термоусадочной трубкой или изолентой.
После отсоединения всех патрубков и разъемов закрепите провода и шланги пластиковыми стяжками к кузову, чтобы они не мешали при демонтаже печки. Осмотрите посадочные места патрубков на радиаторе – при наличии трещин или деформаций замените радиатор. Убедитесь, что сливное отверстие в моторном щите не засорено, иначе конденсат будет скапливаться в салоне.

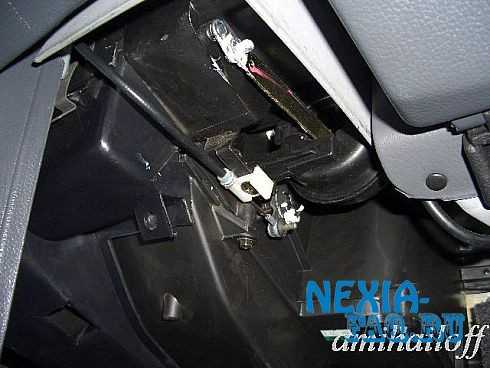

Демонтаж корпуса отопителя и вентилятора салона
Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой. Снимите бардачок, открутив два винта под нижней кромкой и четыре самореза по периметру – доступ к корпусу отопителя откроется через образовавшийся проем. Отключите разъемы моторчика вентилятора и резистора регулировки оборотов, предварительно запомнив их расположение или сфотографировав.
Корпус отопителя крепится на трех болтах М6 под ключ на 10: два расположены по бокам у воздуховодов, один – снизу, ближе к центру. Открутите их, удерживая корпус рукой, чтобы избежать падения после снятия последнего крепежа. Аккуратно выньте блок отопителя вместе с вентилятором, наклоняя его под углом 45° к панели приборов – мешают патрубки системы охлаждения и жгут проводов.
Внимание: при демонтаже вентилятора отсоедините резиновый гофрированный патрубок от улитки, сжав его хомуты пассатижами. Сам моторчик фиксируется в корпусе тремя защелками – подденьте их плоской отверткой, одновременно покачивая вентилятор из стороны в сторону. Избегайте чрезмерных усилий: пластиковые фиксаторы хрупкие и ломаются при резком нажатии.
Перед обратной установкой проверьте состояние крыльчатки вентилятора на наличие трещин или деформаций – даже незначительные повреждения снижают эффективность обдува. Очистите посадочные места корпуса от пыли и остатков старого герметика, нанесите тонкий слой нового на стыки воздуховодов. При сборке сначала зафиксируйте вентилятор в корпусе, затем установите блок отопителя на место, затягивая болты крест-накрест с усилием 8–10 Н·м.

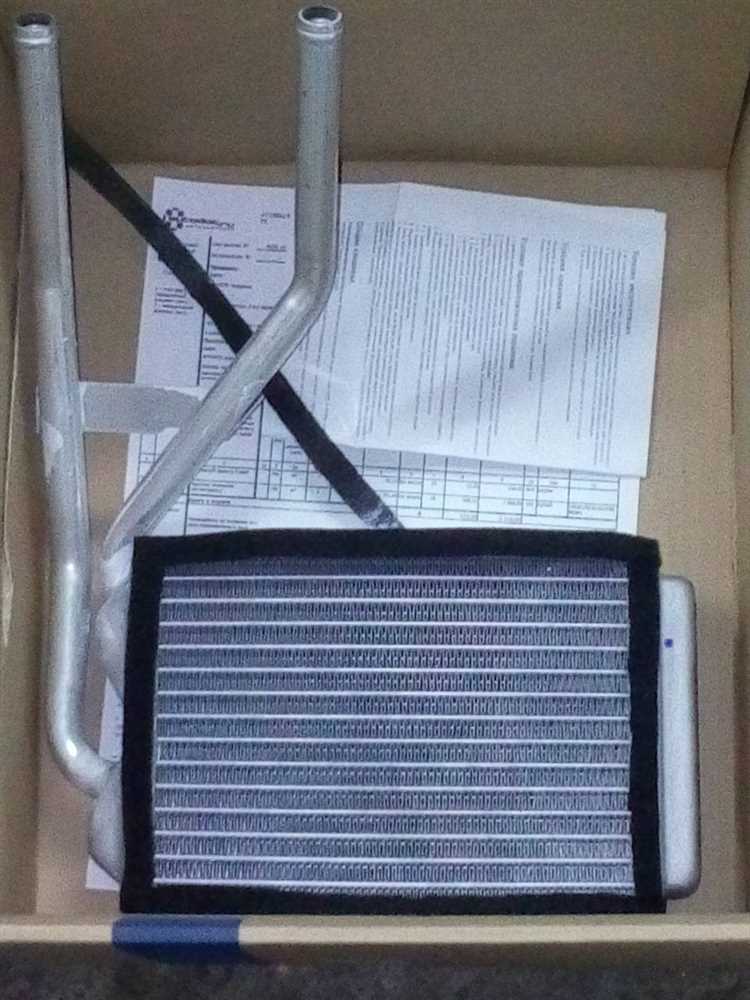

Извлечение радиатора печки и проверка на засоры
Перед началом демонтажа радиатора отопителя на Дэу Нексия слейте охлаждающую жидкость через нижний патрубок радиатора системы охлаждения. Используйте емкость объемом не менее 6 литров – антифриз токсичен и требует утилизации. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой вентилятора.
Для доступа к радиатору печки снимите центральную консоль: открутите 4 винта крепления рамки магнитолы (размер головки – 7 мм), отсоедините разъемы антенны и динамиков. Затем демонтируйте блок управления печкой, отжав фиксаторы с боков и отключив колодку проводов. Открутите 2 болта крепления панели приборов (10 мм) и сдвиньте ее вперед, не снимая полностью.
Отсоедините патрубки радиатора печки, предварительно ослабив хомуты плоскогубцами или отверткой. Будьте готовы к остаточному вытеканию антифриза – подложите ветошь. Открутите 3 винта крепления радиатора (8 мм) и аккуратно извлеките его, наклонив под углом 45° к панели. Если радиатор не поддается, проверьте наличие скрытых креплений за пластиковыми накладками.
Проверка на засоры проводится визуально и продувкой. Осмотрите соты радиатора на наличие:
- механических загрязнений (листья, пыль, насекомые);
- накипи или ржавчины – признак смешивания антифризов разных типов;
- деформации пластин, перекрывающих поток воздуха.
Продуйте радиатор сжатым воздухом (давление не более 2 бар) сначала со стороны патрубков, затем – с лицевой части. Если воздух проходит с трудом, промойте радиатор раствором лимонной кислоты (50 г на 1 л воды) в течение 2 часов, затем повторите продувку.
При установке радиатора замените резиновые уплотнители патрубков – они теряют эластичность и могут пропускать антифриз. Затягивайте хомуты с усилием 3–4 Н·м, избегая перетяжки. После сборки залейте свежий антифриз, удалите воздушные пробки через штуцер на термостате и проверьте герметичность системы под давлением 1,2 атм.

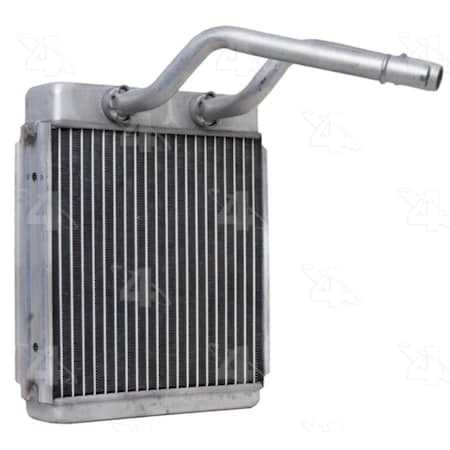

Очистка и замена уплотнителей при сборке системы
Перед установкой новых уплотнителей удалите остатки старых прокладок с посадочных мест. Используйте пластиковый скребок или наждачную бумагу с зернистостью P400, чтобы не повредить металлические поверхности радиатора и корпуса печки. Особое внимание уделите канавкам под уплотнители – в них часто скапливаются затвердевшие частицы герметика и грязь, которые мешают плотному прилеганию.
Для очистки труднодоступных участков, например, стыков между пластиковыми деталями корпуса, подойдет мягкая кисть с растворителем на основе изопропилового спирта. Избегайте агрессивных составов вроде ацетона – они разъедают пластик и могут вызвать деформацию деталей. После обработки протрите поверхности безворсовой салфеткой, чтобы исключить попадание волокон в систему.
При выборе новых уплотнителей ориентируйтесь на оригинальные артикулы: для Дэу Нексия с двигателем A15SMS подходит прокладка радиатора отопителя с номером 96182218, а для G15MF – 96182219. Альтернативные аналоги допустимы, но проверяйте толщину и эластичность материала: уплотнитель должен сжиматься на 20–30% при затяжке болтов, иначе возможны утечки воздуха.
Наносите герметик только на сухие и обезжиренные поверхности. Для пластиковых деталей корпуса используйте силиконовый герметик с рабочей температурой до +200°C, например, ABRO 999 или DoneDeal DD6773. Наносите состав тонким слоем (не более 1 мм) по периметру уплотнителя, избегая попадания внутрь каналов – излишки могут отслоиться и забить заслонки или радиатор.
При установке уплотнителей на радиатор печки следите за их положением: выступы на прокладке должны совпадать с пазами на корпусе. Затягивайте крепежные болты в несколько этапов, начиная с центральных и двигаясь к краям, чтобы избежать перекоса. Момент затяжки для болтов M6 – 8–10 Н·м, для M8 – 12–15 Н·м. Превышение этих значений приводит к деформации пластика и нарушению герметичности.
После сборки проверьте систему на герметичность. Запустите двигатель, включите печку на максимальный обдув и прислушайтесь к звукам в салоне. Свист или шипение указывают на утечку воздуха – в этом случае разберите соединение и повторно нанесите герметик. Для точной диагностики используйте дымогенератор или мыльный раствор: пузырьки укажут на проблемные участки.
Если уплотнители не обеспечивают должной герметичности, замените их на самоклеящиеся варианты из вспененного полиэтилена толщиной 3–5 мм. Такие прокладки компенсируют неровности поверхностей и сохраняют эластичность при перепадах температур. При повторной сборке избегайте использования старых уплотнителей – даже визуально целые прокладки теряют до 40% своих свойств после демонтажа.
