Зеркало заднего вида на Рено Логан 2 – не просто элемент дизайна, а функциональный узел с электроприводом, обогревом и иногда повторителем поворота. Стандартная конструкция включает пластиковый корпус, крепящийся на трех точках (две защелки и винт под заглушкой), внутренний механизм регулировки с мотор-редуктором и стекло с подогревом. Перед началом работ отключите аккумулятор: цепь обогрева и привода запитана напрямую от бортовой сети, и случайное замыкание может вывести из строя предохранитель или блок управления.
Для разборки потребуется минимальный набор инструментов: плоская отвертка с шириной жала 5 мм, пластиковые монтажные лопатки (или аналоги из набора для ремонта телефонов), крестовая отвертка PH2 и мультиметр для проверки цепей. Работайте в перчатках – острые кромки пластика и металлические фиксаторы могут повредить руки. Если зеркало с электроприводом, заранее снимите дверную карту: разъем питания расположен на жгуте проводов внутри двери, и без доступа к нему демонтаж будет невозможен.
Первый этап – снятие заглушки под винт. Она расположена в нижней части корпуса зеркала и удерживается на защелках. Подденьте ее отверткой, но не прилагайте чрезмерных усилий: пластик хрупкий, особенно при низких температурах. Винт под заглушкой – единственный крепежный элемент, остальные фиксаторы – это защелки по периметру. После откручивания винта корпус зеркала можно отделить от кронштейна, но не тяните его резко: внутри проходят провода обогрева и привода, которые легко оборвать.
Если цель разборки – замена стекла, обратите внимание на его крепление. В большинстве случаев стекло фиксируется на пластиковых защелках, но на некоторых модификациях используется двусторонний скотч. В последнем случае для снятия потребуется строительный фен: прогрейте кромку стекла до 60–70°C, чтобы размягчить клей. При установке нового стекла очистите посадочное место от остатков клея и обезжирьте поверхность спиртом – это обеспечит надежную фиксацию.
При замене мотор-редуктора или механизма регулировки учтите, что заводская смазка в подвижных частях рассчитана на весь срок службы. Если узел работал шумно или заедал, после разборки промойте шестерни в бензине и нанесите новую смазку на силиконовой основе (например, Permatex 22058). Не используйте литол или солидол – они густеют на морозе и могут вызвать отказ механизма. Сборку проводите в обратной последовательности, проверяя работоспособность каждого элемента до установки зеркала на место.

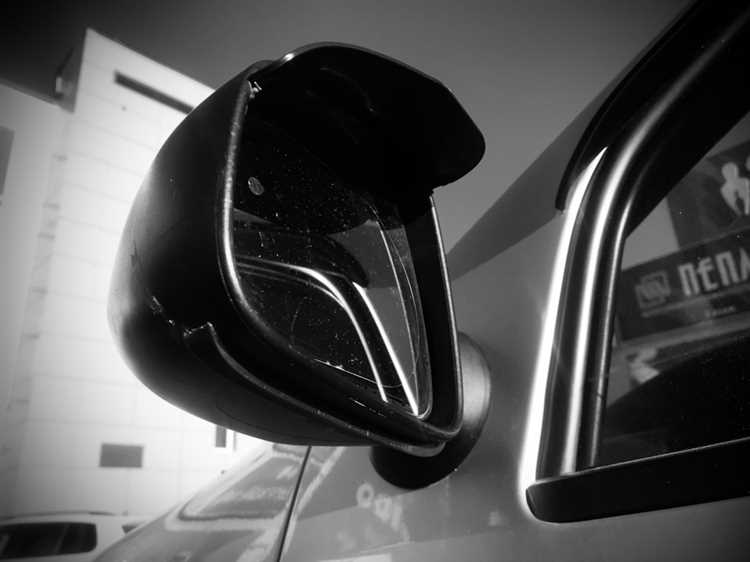

Необходимые инструменты и материалы для снятия зеркала
Для демонтажа бокового зеркала Renault Logan 2 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения пластиковых элементов. Основной акцент делается на точности и аккуратности – зеркальный блок крепится на защёлках и винтах, чувствительных к избыточному усилию.
Обязательный инструмент:
- Ключ Torx T20 – для откручивания винта крепления зеркала к двери (расположен под заглушкой в нижней части корпуса).
- Плоская отвёртка с тонким жалом (3–5 мм) – для поддевания пластиковых фиксаторов и снятия декоративной накладки. Жало должно быть заточено под углом, чтобы не оставлять следов на пластике.
- Пластиковые монтажные лопатки – две штуки: одна для отщёлкивания зажимов, вторая для поддержки корпуса при отделении от двери. Металлические аналоги использовать не рекомендуется – риск царапин на лакокрасочном покрытии.
- Магнитный держатель для винтов – предотвращает потерю крепёжных элементов при работе в ограниченном пространстве.
Дополнительные приспособления, которые упростят процесс:
- Фонарик с узким лучом – освещает труднодоступные зоны за зеркалом, где расположены скрытые защёлки.
- Силиконовая смазка в спрее – обработайте ею резиновые уплотнители перед снятием, чтобы избежать их растрескивания при низких температурах.
- Изолента или малярный скотч – для фиксации проводов электропривода (если зеркало с подогревом или электрорегулировкой), чтобы не повредить контакты при отсоединении разъёма.
Если планируется замена зеркала или его элементов, подготовьте:
- Новое зеркальное стекло – артикул оригинальной детали:
8200698654(для левого зеркала) или8200698655(для правого). Аналоги:MIRROR-001(Febi),13250(SWAG). - Комплект защёлок крепления – артикул
7703074805, если старые деформированы или потеряны. - Герметик для пластика – например, 3M 08578, для восстановления герметичности после установки, если обнаружены трещины в корпусе.
При работе с электрическими компонентами (подогрев, повторитель поворота) потребуется:
- Мультиметр – для проверки целостности цепи перед отключением разъёма. Пороговое сопротивление обогревателя зеркала: 12–15 Ом.
- Клеммник WAGO 221 – временное соединение проводов при тестировании новой детали без пайки.
Одежда и средства защиты:
- Перчатки из нитрила – предотвращают попадание жира с рук на пластиковые поверхности, что может вызвать их помутнение со временем.
- Защитная плёнка для кузова – наклейте её вокруг зеркала, чтобы избежать случайных царапин от инструмента.
Особое внимание уделите хранению снятых деталей. Используйте пенопластовые лотки или мягкую ткань для укладки зеркала и крепежа – даже незначительный удар может повредить хрупкий пластик или стекло. Если демонтаж проводится на улице, выберите место без ветра и пыли, чтобы избежать попадания абразивных частиц в механизмы.
Демонтаж обшивки двери перед разборкой зеркала
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Обшивка двери Рено Логан 2 крепится на пластиковых пистонах и одном винте под заглушкой ручки открывания. Для доступа к винту подденьте заглушку плоской отверткой с тонким жалом – она расположена в нижней части ручки и фиксируется на защелках. Открутите винт Torx T20, затем снимите накладку внутренней ручки, аккуратно отсоединив тягу блокировки замка.
Основная часть пистонов находится по периметру обшивки: 6 штук по нижнему краю, 3 – вдоль передней кромки и 2 – у заднего угла. Используйте специальный съемник для пластиковых клипс или широкую плоскую отвертку, обернутую тканью, чтобы не повредить панель. Начинайте демонтаж с нижнего угла, постепенно переходя к верхней части, – так снижается риск сломать пистоны. Если клипса осталась в двери, извлеките ее пассатижами, предварительно поддев фиксирующий язычок.
После снятия обшивки отсоедините разъемы проводки: один для динамика (если установлен), второй – для блока управления зеркалом. Разъем зеркала расположен за пластиковой накладкой в верхней части двери – его нужно отжать пальцем, потянув в сторону салона. Не тяните за провода: фиксатор разъема хрупкий, а контакты легко повредить. Если зеркало с подогревом или электроприводом, убедитесь, что провода не пережаты при обратной сборке.
Перед откладыванием обшивки в сторону проверьте состояние звукоизоляционного материала. Если он отклеился, зафиксируйте его на место двусторонним скотчем или клеем для пластика. При сборке сначала подключите разъемы, затем установите обшивку на пистоны, начиная с верхнего края, – это предотвратит перекос панели. Затягивайте винт ручки с усилием 2–3 Н·м, чтобы не сорвать резьбу в пластиковом корпусе.

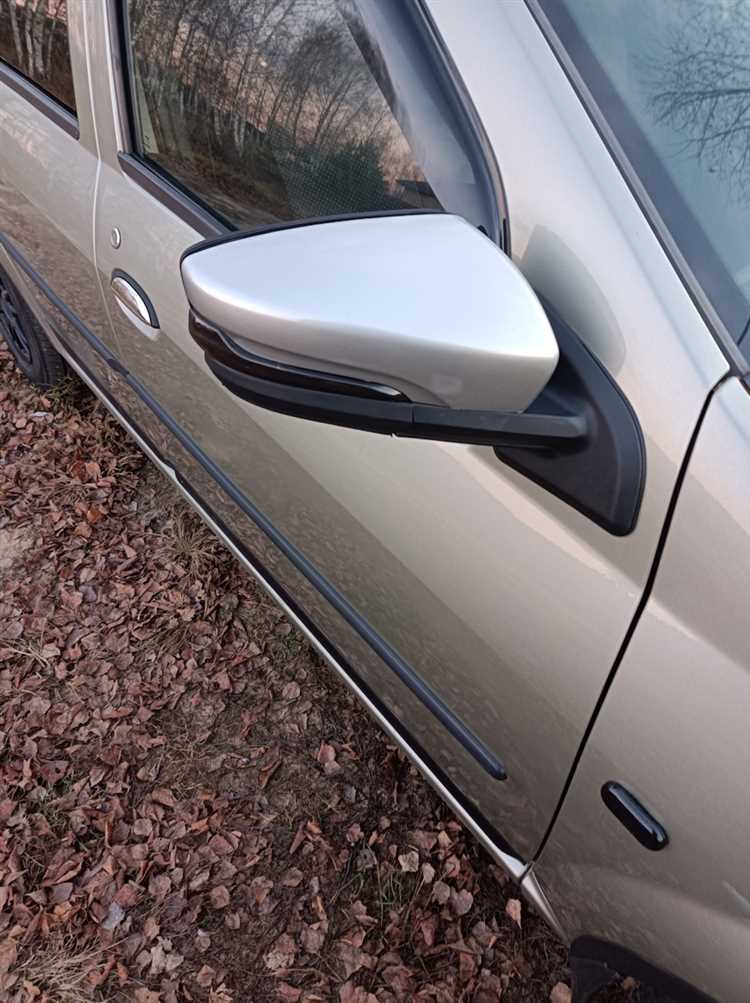

Отключение электропроводки и снятие зеркального элемента
Перед началом отсоединения проводки убедитесь, что зажигание выключено, а ключ извлечен из замка. На Рено Логан 2 зеркало с электроприводом подключается через разъем, расположенный в нижней части корпуса. Аккуратно подденьте фиксатор разъема плоской отверткой, избегая резких движений – пластиковые защелки легко ломаются. Отсоедините штекер, потянув его строго по оси, без перекосов.
Если зеркало оснащено подогревом, дополнительно проверьте наличие второго разъема. Он обычно находится рядом с основным и имеет меньший размер. Маркировка проводов: желтый – питание, черный – масса. Запомните или сфотографируйте расположение контактов, чтобы избежать ошибок при обратной сборке.
Для снятия зеркального элемента потребуется демонтировать декоративную накладку. Она крепится на пластиковых защелках по периметру. Начните с верхнего края, поддев его пальцами или пластиковой лопаткой. Не используйте металлические инструменты – риск повредить лакокрасочное покрытие высок. После освобождения верхней части аккуратно отщелкните боковые и нижние крепления.
Зеркальный элемент фиксируется на трех точках: две пружинные защелки по бокам и центральный винт под шестигранник на 3 мм. Открутите винт, удерживая зеркало второй рукой, чтобы оно не выпало. Придерживайте элемент за края, избегая касания отражающей поверхности – жировые следы от пальцев ухудшают видимость.
После откручивания винта зеркало останется держаться на защелках. Потяните его на себя с небольшим усилием, одновременно нажимая на боковые фиксаторы. Если элемент не поддается, проверьте, не осталось ли незамеченных креплений. На некоторых модификациях Логан 2 используется дополнительный пластиковый язычок в нижней части – его нужно отжать.
При обратной установке нового зеркального элемента сначала заведите его в верхние защелки, затем прижмите до щелчка боковых фиксаторов. Затягивайте центральный винт с моментом 1,5–2 Н·м – чрезмерное усилие может сорвать резьбу в пластиковом корпусе. Перед подключением проводки проверьте целостность уплотнительных колец на разъемах.
Если зеркало не реагирует на управление после сборки, проверьте предохранитель F27 (10 А) в монтажном блоке салона. При отсутствии питания прозвоните провода мультиметром: сопротивление между контактами разъема должно быть в пределах 2–5 Ом для исправного моторчика привода. Окисленные контакты зачистите ластиком или мелкозернистой наждачной бумагой.
Для зеркал с автозатемнением или повторителями поворотов процедура аналогична, но требует особой осторожности с оптикой. Не допускайте попадания влаги на электронные компоненты – даже кратковременное воздействие может вывести их из строя. После установки проверьте работоспособность всех функций, включая регулировку и обогрев.
Разборка корпуса зеркала и замена деталей
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание электропривода. Корпус зеркала Рено Логан 2 фиксируется на трех пластиковых защелках и одном винте Torx T20, расположенном под заглушкой в нижней части. Для снятия заглушки используйте тонкую пластиковую лопатку – подденьте её с внутренней стороны, избегая повреждения лакокрасочного покрытия. После откручивания винта аккуратно отсоедините корпус, потянув его на себя и одновременно нажимая на защелки пальцами.
Внутри корпуса расположены основные элементы: электродвигатель привода, регулировочный механизм, нагревательный элемент (если предусмотрен) и плата управления. Для доступа к ним потребуется снять отражатель, который крепится на четырех металлических зажимах. Перед демонтажем отсоедините разъем питания, если зеркало оснащено подогревом или повторителем поворота. Зажимы отражателя хрупкие – прилагайте усилие равномерно, чтобы не сломать их.
При замене электродвигателя обратите внимание на его маркировку: для Логан 2 используются моторы с артикулами 7701059443 (левый) и 7701059444 (правый). Перед установкой нового узла смажьте шестерни механизма литиевой смазкой (например, Литол-24) – это продлит срок службы привода. Если требуется замена нагревательного элемента, отпаяйте контакты старого и припаяйте новый, соблюдая полярность. Плата управления редко выходит из строя, но при необходимости её можно заменить целиком (артикул 7701060394).
Сборка корпуса выполняется в обратной последовательности. Перед установкой отражателя проверьте работоспособность всех функций: регулировка положения, подогрев (если есть), повторитель поворота. Убедитесь, что защелки корпуса зафиксировались без люфта – иначе зеркало будет вибрировать на ходу. Винт Torx T20 затягивайте с моментом 2–3 Н·м, чтобы не сорвать резьбу в пластике.
После установки зеркала на автомобиль отрегулируйте его положение с помощью штатного джойстика в салоне. Если привод работает с посторонними звуками, разберите корпус повторно и проверьте наличие смазки на шестернях. В случае замены нагревательного элемента протестируйте его работу в течение 5–10 минут – поверхность зеркала должна равномерно прогреваться без локальных перегревов.
Сборка зеркала и проверка работоспособности механизмов
Установите стекло зеркала в пластиковый корпус, совместив выступы на стекле с пазами в рамке. Проверьте, чтобы резиновый уплотнитель плотно прилегал по всему периметру – зазоры приведут к дребезжанию на неровностях. Если уплотнитель деформирован, замените его перед сборкой: артикул оригинальной детали для Логан 2 – 8200815723.
Закрепите стекло фиксирующими защёлками, надавливая на них до характерного щелчка. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах. Если защёлки сломаны, используйте аналоги от Dacia Sandero (6001547780), они взаимозаменяемы.
Подключите электропроводку к мотор-редуктору регулировки. Вставьте разъём до упора, убедившись, что фиксатор защёлкнулся. Проверьте целостность проводов: обрыв в цепи чаще всего происходит в месте перегиба у основания зеркала. При повреждении изоляции восстановите её термоусадочной трубкой или замените жгут целиком.
Установите собранный корпус зеркала на дверь, совместив шпильки крепления с отверстиями в металле. Затяните гайки моментом 8–10 Н·м – превышение приведёт к деформации пластика. Если шпильки сорваны, используйте ремонтные втулки M6 с внутренней резьбой или замените дверную карту.
Подайте питание на зеркало, включив зажигание. Проверьте работу мотор-редуктора, перемещая зеркало во всех направлениях с помощью джойстика в салоне. Если движение сопровождается скрежетом, разберите механизм и смажьте шестерни литиевой смазкой Molykote BR2 Plus. Избегайте силиконовых смазок – они разъедают пластик.
Проверьте функцию складывания зеркала. Нажмите кнопку на двери или используйте брелок: зеркало должно плавно сложиться за 2–3 секунды. Если механизм не реагирует, проверьте предохранитель F24 (10А) в монтажном блоке и реле K4. При сбоях в электронике сбросьте ошибки диагностическим сканером ELM327 через OBD-II.
Отрегулируйте угол обзора вручную, ослабив стопорный винт на кронштейне. Оптимальное положение: зеркало должно захватывать край заднего крыла и 20–30 см дороги позади автомобиля. Затяните винт после настройки – вибрации на ходу быстро разболтают крепление.
Завершите сборку установкой декоративной накладки. Вставьте её снизу вверх, защёлкивая по периметру. Если накладка не фиксируется, проверьте наличие посторонних предметов в пазах или деформацию пластика. Для Логан 2 выпуска после 2018 года используйте накладку с артикулом 8201270308 – она отличается формой креплений.
Установка зеркала обратно и фиксация обшивки двери
Перед установкой зеркала убедитесь, что электрический разъем (если зеркало с подогревом или электрорегулировкой) подключен к ответной части в двери. Аккуратно вставьте зеркало в посадочное место, совместив крепежные выступы с пазами на двери. На Рено Логан 2 зеркало фиксируется тремя пластиковыми защелками – две по бокам и одна снизу. Надавите на корпус до характерного щелчка, проверьте надежность фиксации, покачав зеркало рукой.
Обшивку двери начинайте крепить с верхней части, где расположены металлические пистоны. Вставьте их в отверстия, слегка надавив до упора. Для нижней части используйте пластиковые клипсы – на Логане их 6 штук (3 слева, 3 справа). Заведите клипсы в пазы, затем прижмите обшивку к двери, пока не услышите щелчки. Особое внимание уделите области вокруг ручки: здесь обшивка фиксируется дополнительным винтом под заглушкой – используйте крестовую отвертку PH2.
После установки проверьте работу всех элементов: регулировку зеркала, подсветку поворотника (если есть), кнопки стеклоподъемника. Если обшивка не прилегает плотно, снимите ее и осмотрите клипсы – часто они ломаются при демонтаже. Замените поврежденные на новые (артикул 7703077435 для оригинальных). Для герметизации стыков используйте тонкий слой силиконового герметика по периметру обшивки – это предотвратит скрипы и попадание влаги.
Закройте дверь и визуально оцените положение зеркала. При необходимости отрегулируйте его вручную, вращая корпус в пределах 5–7 мм. Если зеркало болтается, подтяните крепежные винты через технологическое отверстие в нижней части двери – для этого потребуется ключ Torx T20. Не перетягивайте, чтобы не сорвать резьбу в пластиковом корпусе.
