Сцепление на Мазде 3 (особенно моделей 2003–2013 годов с двигателями 1.6, 2.0 и 2.3 л) – один из самых нагруженных узлов трансмиссии. Средний ресурс штатного комплекта составляет 80–120 тыс. км, но при агрессивном стиле вождения или частых пробках он сокращается до 50–60 тыс. км. Первые признаки износа: увеличенный свободный ход педали, пробуксовка на высоких оборотах, вибрации при старте. Если игнорировать эти симптомы, риск повреждения маховика или корзины возрастает втрое.
Основные причины преждевременного износа – перегрев фрикционных накладок и неправильная регулировка привода. На Мазде 3 с механической коробкой используется тросовый привод сцепления, который растягивается со временем. Стандартный зазор между вилкой и выжимным подшипником должен составлять 3–5 мм. Если он превышает 7 мм, педаль начинает «проваливаться», а диск не полностью отходит от маховика, что приводит к его ускоренному истиранию.
Для диагностики без разборки проверьте уровень жидкости в бачке гидропривода (если установлен гидравлический вариант) – падение уровня ниже отметки MIN указывает на утечку через манжеты рабочего цилиндра. На моделях с тросовым приводом измерьте свободный ход педали: он должен быть в пределах 15–25 мм. Если значение выходит за эти рамки, потребуется регулировка троса или замена на новый (артикул оригинального троса – BP4K-43-510A).
При замене сцепления на Мазде 3 рекомендуется использовать комплекты проверенных производителей: Sachs (артикул 3000 950 091 для 2.0 л), Luk (622 3090 00) или Exedy (MZD010U). Оригинальные детали (например, диск сцепления BP4K-16-410) часто переоценены, а их ресурс не превышает аналогов. Обратите внимание на маховик: если на его поверхности есть задиры глубиной более 0,3 мм или биение свыше 0,1 мм, его необходимо проточить или заменить (допустимая толщина после проточки – не менее 19,8 мм для двухмассового маховика).
Смазка вилки выключения сцепления и направляющей втулки выжимного подшипника – критически важный этап сборки. Используйте высокотемпературную смазку Liqui Moly LM 50 или Molykote BR2 Plus. Нанесите тонкий слой на шлицы первичного вала коробки передач и ступицу диска сцепления – это предотвратит заедание и скрип при выжиме. После установки отрегулируйте трос так, чтобы зазор между вилкой и подшипником составлял 3–4 мм, а педаль имела свободный ход 15–20 мм.
Для продления срока службы сцепления избегайте длительного удержания педали в нажатом состоянии (например, в пробках) – это приводит к перегреву выжимного подшипника. При движении в гору переключайтесь на пониженные передачи вместо постоянного подгазовывания. Если автомобиль оборудован двухмассовым маховиком, не допускайте резких стартов с высоких оборотов – это сокращает его ресурс на 40–50%.
Какие инструменты и расходники понадобятся для диагностики и ремонта
Для проверки состояния сцепления на Мазде 3 потребуется минимальный набор инструментов: набор головок с трещоткой (10–19 мм), удлинители, динамометрический ключ с диапазоном 20–100 Н·м, шестигранники на 5 и 6 мм, а также торцевые ключи TORX T30 и T40. Обязательны монтажная лопатка для разъединения корзины и маховика, съемник подшипников (если планируется замена выжимного) и штангенциркуль для измерения толщины диска сцепления – допустимый износ не более 0,3 мм от номинала. Для диагностики гидравлики пригодится манометр с переходником под штуцер рабочего цилиндра (давление должно быть в пределах 0,8–1,2 МПа).
Из расходников основными являются комплект сцепления (диск, корзина, выжимной подшипник) – оригинальные детали Mazda (артикулы BHB6-16-410, BHB6-16-520, BHB6-16-450) или аналоги от Sachs (3000 950 643), Luk (622 3180 00) или Valeo (826884). Для гидравлической системы понадобится тормозная жидкость DOT 4 (например, Mazda 0000-77-110E20 или Motul DOT 4) – около 0,5 литра. При замене сальников первичного вала коробки передач используйте оригинальные уплотнения (артикул BHB6-17-215) или аналоги от Corteco (19036050B). Не забудьте медную смазку для обработки шлицев первичного вала и контактных поверхностей маховика.
Для точной диагностики без демонтажа КПП пригодится эндоскоп с гибким кабелем диаметром 5–7 мм – он позволит осмотреть состояние диска и корзины через технологическое отверстие в картере сцепления. Если планируется замена вилки выключения сцепления, потребуется оригинальная деталь (артикул BHB6-16-510A) или аналог от Febi (30771). При работе с гидроприводом обязательно замените шланг сцепления (артикул BHB6-43-410) – его ресурс редко превышает 100 000 км, а трещины в резине приводят к завоздушиванию системы.
Дополнительные мелочи, которые сэкономят время: стопорные кольца для фиксации подшипников (если снимаете первичный вал), очиститель тормозных механизмов для удаления масляных отложений с маховика, а также герметик для фланца КПП (Mazda 0000-77-110E01 или Loctite 574). При замене выжимного подшипника проверьте состояние направляющей втулки (артикул BHB6-16-455) – ее износ свыше 0,1 мм требует замены. Для центровки диска сцепления используйте оправку диаметром 20 мм (подходит универсальная для Mazda 3/Ford Focus).
Как правильно проверить износ диска и корзины сцепления без снятия коробки
Первый признак критического износа – пробуксовка сцепления под нагрузкой. Запустите двигатель, включите третью передачу и плавно отпустите педаль сцепления на ровной поверхности. Если обороты растут, а машина не разгоняется или движется рывками, диск проскальзывает. Для точной диагностики измерьте свободный ход педали: на Мазде 3 он должен составлять 6–12 мм до начала сопротивления. Превышение этого значения на 30% и более указывает на износ фрикционных накладок или деформацию корзины.
Проверка состояния корзины без демонтажа КПП требует визуального осмотра через смотровое окно (если предусмотрено конструкцией) или с помощью эндоскопа. Обратите внимание на следующие детали:
- Лепестки диафрагменной пружины: равномерный износ, отсутствие трещин и следов перегрева (синеватый оттенок). Глубина вмятин на лепестках не должна превышать 0,5 мм.
- Нажимной диск: ровная рабочая поверхность без задиров, коробления или глубоких кольцевых борозд. Допустимая шероховатость – не более 0,2 мм.
- Фрикционные накладки диска: толщина не менее 2,5 мм (измеряется штангенциркулем через окно картера сцепления). При остаточной толщине 1,5 мм диск подлежит замене.
Для оценки выжимного подшипника и вилки сцепления используйте метод «прослушивания». При работающем двигателе нажмите педаль сцепления до упора и удерживайте 5–10 секунд. Скрип, скрежет или гул свидетельствуют о неисправности подшипника. Если педаль «проваливается» или возвращается с задержкой, проверьте гидропривод на наличие воздуха или износ манжет главного/рабочего цилиндров. На Мазде 3 с механическим приводом обратите внимание на трос: растяжение более 5 мм от номинальной длины требует регулировки или замены.
Пошаговая инструкция по регулировке свободного хода педали сцепления
Снимите нижнюю пластиковую накладку под рулевой колонкой, открутив два винта крепления. Найдите толкатель рабочего цилиндра сцепления – он расположен слева от педального узла и соединён с вилкой выключения сцепления. На толкателе находится контргайка и регулировочная гайка. Ослабьте контргайку ключом на 10 мм, удерживая регулировочную гайку от проворачивания.
- Измерьте текущий свободный ход педали: приложите линейку к педали и нажмите до появления сопротивления. Зафиксируйте значение.
- Если ход меньше 6 мм, вращайте регулировочную гайку против часовой стрелки, увеличивая длину толкателя. Если больше 12 мм – по часовой стрелке, укорачивая его.
- После каждого оборота гайки проверяйте ход педали, повторяя измерение. Добивайтесь значения в пределах 8–10 мм для оптимальной работы.
- Затяните контргайку, удерживая регулировочную гайку от смещения. Убедитесь, что толкатель не перекошен и свободно перемещается.
Проверьте работу сцепления: запустите двигатель, выжмите педаль до упора и включите первую передачу. Если переключение происходит плавно, без скрежета и рывков, регулировка выполнена правильно. В противном случае повторите настройку, уделив внимание равномерности хода педали. Избегайте чрезмерного затягивания гаек – это может привести к повреждению резьбы или преждевременному износу деталей.
После завершения работ установите на место пластиковую накладку. Регулировку рекомендуется проводить каждые 20–30 тыс. км пробега или при появлении признаков некорректной работы сцепления: пробуксовки, затруднённого включения передач, вибрации педали. Если после регулировки проблема сохраняется, проверьте состояние троса сцепления, рабочего цилиндра и выжимного подшипника.

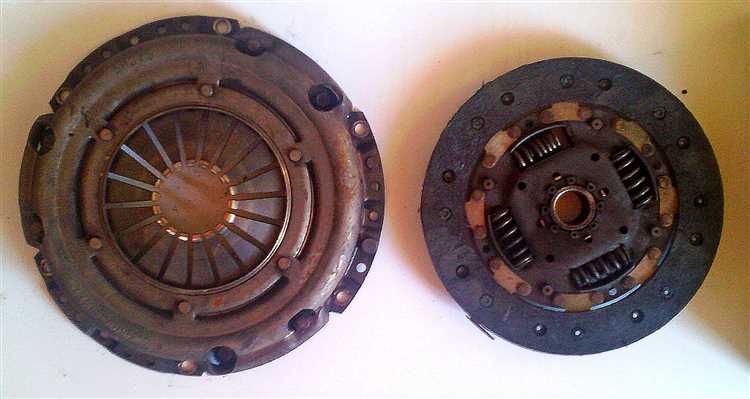

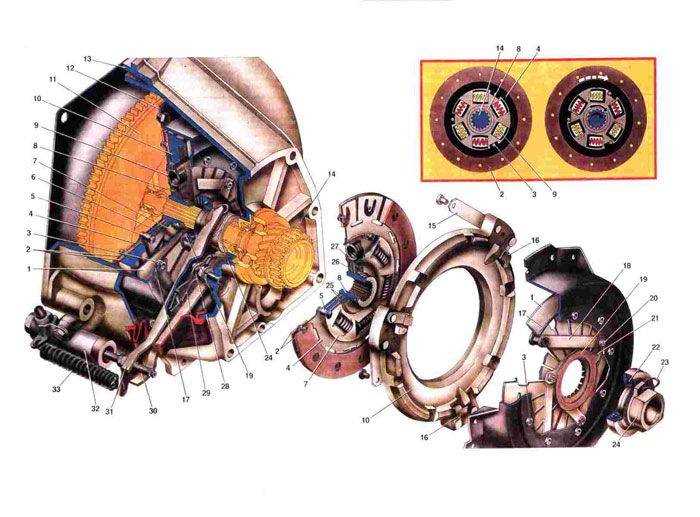

Как заменить выжимной подшипник на Мазде 3 без ошибок
Замена выжимного подшипника на Мазде 3 (2003–2013 гг., включая рестайлинг) требует точного соблюдения последовательности действий. Начните с демонтажа коробки передач: отсоедините аккумулятор, снимите стартер, разъедините штекеры датчиков и открутите болты крепления КПП к двигателю (6 болтов M12 на 17 мм). Поддержите коробку домкратом или специальной подставкой – вес агрегата около 40 кг. Открутите рабочий цилиндр сцепления (2 болта на 10 мм), не отсоединяя шланг, чтобы избежать прокачки системы. Выжимной подшипник расположен на направляющей втулке первичного вала КПП – извлеките его, аккуратно поддев плоской отверткой, избегая повреждения лепестков диафрагменной пружины.
Перед установкой нового подшипника (оригинальный артикул для Мазды 3 – BP4K-16-510A) проверьте состояние направляющей втулки и вилки сцепления. Смажьте втулку тонким слоем высокотемпературной смазки (например, Liqui Moly LM 50) – это предотвратит преждевременный износ. Установите подшипник на втулку, убедившись, что он свободно вращается без заеданий. При монтаже вилки сцепления обратите внимание на правильное положение пружинного фиксатора – он должен защелкнуться в пазу на картере КПП. Затяните болты крепления коробки с моментом 45–55 Н·м, используя динамометрический ключ.
После сборки проверьте работоспособность сцепления: педаль должна иметь свободный ход 6–12 мм до начала сопротивления. Если ход увеличен, отрегулируйте его с помощью гайки на толкателе рабочего цилиндра. Избегайте резких стартов в течение первых 500 км – это позволит подшипнику и диску сцепления приработаться. При появлении посторонних шумов или вибраций повторно разберите узел и проверьте установку подшипника на предмет перекосов.
Основные признаки неисправности главного и рабочего цилиндров сцепления
Первый сигнал проблем с главным цилиндром – провал педали сцепления при нажатии. Если после резкого нажатия педаль не возвращается в исходное положение или требует повторного нажатия для включения передачи, вероятна утечка тормозной жидкости из системы. На Мазде 3 сцепление гидравлическое, поэтому даже незначительная потеря жидкости через манжеты цилиндра приводит к падению давления. Проверьте уровень жидкости в бачке: если он ниже отметки MIN, а под автомобилем или на главном цилиндре видны следы подтеканий, замените уплотнения или цилиндр целиком.
Жесткость педали или её неравномерное сопротивление при нажатии указывают на износ рабочего цилиндра. В норме педаль должна двигаться плавно, без рывков и «залипаний». Если при выжиме слышен скрип или педаль «пружинит», вероятно, заклинило поршень рабочего цилиндра из-за коррозии или попадания грязи. Демонтируйте цилиндр и осмотрите зеркало: глубокие царапины или ржавчина – повод для замены. Не пытайтесь восстановить его шлифовкой – ресурс отремонтированного узла не превысит 5–7 тысяч километров.
Ещё один характерный признак – неполное выключение сцепления. Если передачи включаются с хрустом, особенно первая или задняя, а при нажатой педали диск продолжает вращаться, виноват рабочий цилиндр. На Мазде 3 с двигателем 1.6 или 2.0 это часто связано с износом штока цилиндра или повреждением пыльника, через который внутрь попадает абразив. Снимите коробку и вилку сцепления: если на штоке видны задиры или он имеет овальную форму, цилиндр подлежит замене. Не используйте герметики для устранения течи – они забивают каналы и ускоряют износ.
Наконец, посторонние шумы при работе сцепления – шипение или бульканье – свидетельствуют о завоздушивании системы. Если прокачка не устраняет проблему, проверьте главный цилиндр на наличие микротрещин в корпусе. На моделях 2009–2013 годов часто встречается заводской брак литья, приводящий к утечкам под давлением. Для диагностики отсоедините шланг от цилиндра и заглушите его: если педаль стала работать нормально, цилиндр неисправен. При замене используйте только оригинальные запчасти (артикул BP4K-43-710 для главного цилиндра) – аналоги часто не выдерживают рабочее давление в 12–15 МПа.
Как прокачать гидравлическую систему сцепления в одиночку
Для прокачки гидравлики сцепления на Мазде 3 без помощника потребуется прозрачный шланг диаметром 4–5 мм, пластиковая бутылка с тормозной жидкостью DOT 4 и обратный клапан (можно использовать медицинский шприц с односторонним клапаном). Открутите штуцер на рабочем цилиндре сцепления на ½ оборота, наденьте на него шланг, второй конец опустите в бутылку с жидкостью. Медленно нажимайте педаль сцепления до упора 10–15 раз, удерживая её в нижнем положении по 3–5 секунд – воздух будет выходить через шланг в виде пузырьков. Следите, чтобы уровень жидкости в бачке не падал ниже минимальной отметки, иначе система засосёт воздух.
Если обратного клапана нет, используйте метод «самотёка»: заполните бачок жидкостью до максимума, откройте штуцер и дайте жидкости стекать, пока не пойдёт чистая струя без пузырьков. На Мазде 3 этот процесс занимает 5–7 минут. Закрутите штуцер, долейте жидкость и проверьте ход педали – она должна стать упругой, без провалов. Избегайте резких нажатий, чтобы не повредить манжеты главного цилиндра.
После прокачки проверьте герметичность соединений: протрите штуцер и шланги насухо, попросите кого-то нажать педаль сцепления и удерживать её. Осмотрите места стыков – появление капель указывает на неисправность уплотнений. Если течь обнаружена, замените повреждённые детали или подтяните соединения с моментом 12–15 Н·м. Не используйте герметики – они могут забить каналы системы.
