Как уменьшить ток заряда на зарядном устройстве

Ток заряда напрямую влияет на скорость восстановления емкости аккумулятора и его ресурс. Превышение рекомендованных значений приводит к перегреву, деградации электродов и сокращению срока службы. Для литий-ионных батарей оптимальный ток заряда обычно составляет 0,5–1C (где C – емкость в ампер-часах), для свинцово-кислотных – 10–20% от емкости. Если зарядное устройство выдает больший ток, его необходимо ограничить.

Самый простой способ – использование резистора в цепи заряда. Для расчета сопротивления применяется формула R = (U_заряда — U_батареи) / I_желаемый. Например, при зарядном напряжении 5 В и требуемом токе 500 мА для батареи 3,7 В сопротивление составит (5 — 3,7) / 0,5 = 2,6 Ом. Резистор должен быть рассчитан на мощность не менее I² × R (в данном случае – 0,65 Вт). Однако этот метод неэффективен для динамического ограничения тока и приводит к потерям энергии.

Альтернативой аппаратным методам служат программные алгоритмы в интеллектуальных зарядных устройствах. Микроконтроллеры (например, STM32, ATmega328) считывают напряжение и ток через АЦП, корректируя ШИМ-сигнал на силовом ключе. Такой подход позволяет реализовать многоступенчатые профили заряда (CC/CV, импульсный) и защиту от перегрузок. Для реализации потребуется датчик тока (шунт + операционный усилитель) и драйвер MOSFET.

В готовых зарядных устройствах ток можно снизить заменой штатного адаптера на модель с меньшим номиналом. Например, для зарядки смартфона вместо блока на 2 А использовать адаптер на 1 А или 500 мА. Важно убедиться, что выходное напряжение остается в пределах допуска (обычно 5 ± 0,25 В). При выборе адаптера обращайте внимание на сертификацию (например, USB-IF, CE) и реальные измерения тока мультиметром – многие дешевые модели завышают заявленные характеристики.

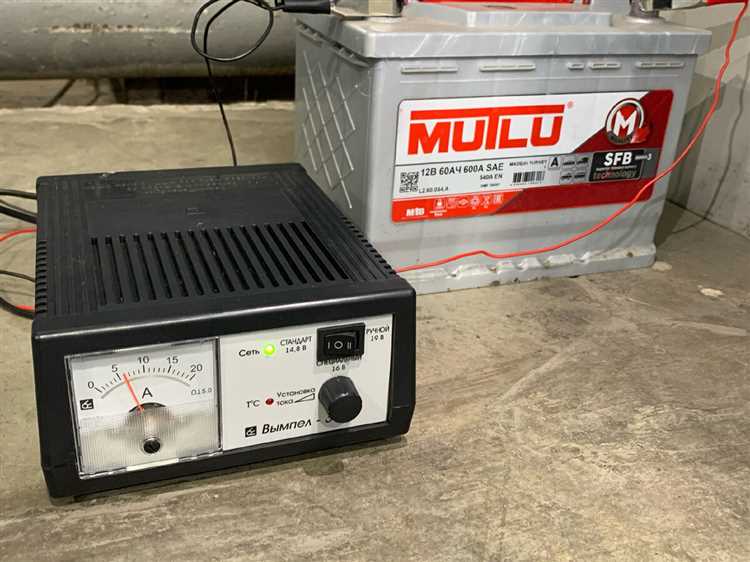

Как подобрать резистор для ограничения тока в цепи зарядки

Определите максимальный ток зарядки, допустимый для вашего аккумулятора. Например, для Li-ion 18650 с номинальной емкостью 2500 мА·ч стандартный ток заряда – 0,5C (1250 мА). Если требуется снизить его до 500 мА, резистор должен ограничить ток до этого значения.

Измерьте напряжение источника питания (V_in) и напряжение на аккумуляторе в конце заряда (V_bat). Для Li-ion это 4,2 В на ячейку. Если V_in = 5 В, а V_bat = 4,2 В, падение напряжения на резисторе (V_R) составит 0,8 В.

Рассчитайте сопротивление резистора по закону Ома: R = V_R / I_зар. Для тока 500 мА (0,5 А) и V_R = 0,8 В: R = 0,8 / 0,5 = 1,6 Ом. Выберите ближайшее стандартное значение – 1,5 Ом или 1,8 Ом, в зависимости от допустимого отклонения тока.

Учтите мощность резистора: P = I² × R. При токе 0,5 А и сопротивлении 1,6 Ом: P = 0,25 × 1,6 = 0,4 Вт. Используйте резистор с запасом мощности – минимум 0,5 Вт, лучше 1 Вт, чтобы избежать перегрева.

Для точной настройки тока используйте подстроечный резистор или комбинацию постоянных резисторов. Например, параллельное соединение 3,3 Ом и 3,3 Ом даст 1,65 Ом, что близко к расчетному значению. Проверяйте ток мультиметром в режиме амперметра.

Избегайте резисторов с высоким температурным коэффициентом сопротивления (ТКС), особенно в цепях с большими токами. Металлопленочные резисторы (серия MF) или проволочные (серия KNP) подходят лучше углеродных, так как их сопротивление стабильнее при нагреве.

Если ток заряда критичен для безопасности аккумулятора, добавьте в цепь предохранитель на номинальный ток. Например, для 500 мА подойдет предохранитель на 630 мА. Это защитит схему от перегрузки при выходе резистора из строя.

Использование стабилизаторов напряжения для регулировки выходного тока

Стабилизаторы напряжения, такие как линейные регуляторы (например, LM317) или импульсные преобразователи (например, LM2596), позволяют точно контролировать выходной ток зарядного устройства. Основной принцип работы заключается в поддержании фиксированного напряжения на выходе при изменении нагрузки, что косвенно ограничивает ток. Для регулировки тока необходимо добавить внешний резистор или использовать специализированные микросхемы с функцией ограничения тока, например, LT3080 или TPS5430.

При выборе стабилизатора учитывайте его максимальный выходной ток и КПД. Линейные регуляторы просты в реализации, но рассеивают избыточную мощность в виде тепла, что ограничивает их применение при токах выше 1–1,5 А. Импульсные стабилизаторы эффективнее (КПД до 95%), но требуют дополнительных компонентов: дросселя, диода Шоттки и конденсаторов. Для снижения тока до 500 мА и ниже подойдет LM7805 с резистором в цепи обратной связи, а для диапазона 1–3 А – LM2576 с регулируемым резистором.

При работе с аккумуляторами Li-ion избегайте превышения тока заряда выше 0,5C (например, 1,5 А для аккумулятора 3000 мА·ч).

Типовая схема с LM317 для ограничения тока до 300 мА включает резистор 4,2 Ом между выходом и ADJ, а также резистор 240 Ом между ADJ и землей. Для защиты от перегрева установите радиатор с тепловым сопротивлением не более 10 °C/Вт. В импульсных схемах критически важно правильно подобрать дроссель: для LM2596 при токе 2 А используйте индуктивность 33–47 мкГн с током насыщения не менее 3 А.

Проверка работоспособности схемы проводится мультиметром в режиме измерения тока. Подключите нагрузку (например, резистор 10 Ом) и убедитесь, что ток не превышает заданного значения. При необходимости скорректируйте сопротивление резисторов или замените дроссель. Для точной настройки используйте переменный резистор и осциллограф для контроля формы сигнала на выходе импульсного стабилизатора.

Настройка ШИМ-контроллера в импульсных зарядных устройствах

Основные методы настройки:

Изменение частоты генерации. Увеличение частоты (например, с 50 кГц до 100 кГц) снижает средний ток за счёт уменьшения времени открытого состояния ключа. Для этого корректируют номиналы резистора (R_T) и конденсатора (C_T) в цепи таймера контроллера. Формула расчёта: f = 1 / (R_T × C_T × k), где k – коэффициент, зависящий от микросхемы (для UC3843 – ~1.4).

Практический пример для контроллера SG3525:

Типовые ошибки при настройке:

Несоответствие номиналов R_T/C_T расчётным значениям – приводит к нестабильной частоте или срыву генерации. Используйте прецизионные компоненты с допуском ±1%.
Паразитные индуктивности в цепи датчика тока – вызывают ложные срабатывания защиты. Минимизируйте длину проводников и используйте экранирование.
Неправильная полярность обратной связи – приводит к самовозбуждению. Убедитесь, что сигнал с датчика тока подаётся на неинвертирующий вход компаратора.

Для точной калибровки тока заряда используйте лабораторный источник питания с регулировкой напряжения и амперметр с разрешением не хуже 10 мА. Начните с минимального duty cycle (10–20%) и постепенно увеличивайте, контролируя ток нагрузки. При достижении целевого значения зафиксируйте параметры резисторов и конденсаторов. В схемах с гальванической развязкой (например, через оптрон) дополнительно настройте коэффициент передачи обратной связи, чтобы избежать колебаний тока.

В высокомощных зарядных устройствах (>50 Вт) учитывайте тепловые потери на силовом ключе. При снижении тока заряда уменьшите частоту ШИМ до 20–30 кГц, чтобы снизить динамические потери переключения. Для контроллеров с цифровым управлением (например, STM32 + драйвер IR2110) используйте программную регулировку duty cycle через таймеры микроконтроллера, задавая шаг изменения не более 1% для плавного снижения тока.

Применение токоограничивающих диодов и транзисторов в схеме

Токоограничивающие диоды, такие как стабилитроны или диоды Шоттки, используются для защиты цепей зарядного устройства от превышения тока. Стабилитроны с напряжением пробоя 5–12 В включаются параллельно нагрузке, шунтируя избыточный ток при достижении порогового значения. Например, диод 1N4744A (15 В, 1 Вт) ограничит ток при превышении напряжения на аккумуляторе, предотвращая перегрев. Важно подбирать диод с мощностью, превышающей рассеиваемую энергию в импульсном режиме, иначе он выйдет из строя.

Транзисторы в режиме токоограничения работают как управляемые резисторы. Биполярные транзисторы (например, BD139) или MOSFET (IRFZ44N) включаются последовательно с нагрузкой, а их базовый (или затворный) ток регулируется обратной связью. Для схемы с биполярным транзистором резистор в цепи эмиттера (0,1–1 Ом) создаёт падение напряжения, пропорциональное току. При превышении заданного уровня (например, 0,6 В на базе) транзистор начинает закрываться, снижая выходной ток. Точность ограничения зависит от температурной стабильности резистора и коэффициента усиления транзистора.

В импульсных зарядных устройствах токоограничение реализуется через ШИМ-контроллер с обратной связью по току. Датчик тока на основе низкоомного шунта (0,01–0,1 Ом) подключается к компаратору, который управляет затвором MOSFET. Например, микросхема UC3843 сравнивает напряжение на шунте с опорным (обычно 1 В) и корректирует коэффициент заполнения импульсов. Для защиты от короткого замыкания в цепь затвора добавляют токоограничивающий резистор (10–100 Ом) и диод (1N4148), предотвращающий обратные выбросы напряжения.

Токоограничивающие схемы на транзисторах требуют теплового расчёта. При длительном ограничении тока мощность, рассеиваемая на транзисторе, рассчитывается как P = I² × R_ds(on) для MOSFET или P = I × V_ce(sat) для биполярных. Например, при токе 2 А и V_ce(sat) = 0,5 В рассеиваемая мощность составит 1 Вт – необходим радиатор с тепловым сопротивлением не более 15 °C/Вт. Для снижения потерь используют MOSFET с низким R_ds(on) (менее 50 мОм), такие как IRLZ44N.

В линейных зарядных устройствах токоограничение реализуется через эмиттерный повторитель с обратной связью. Транзистор (например, TIP31C) включается последовательно с аккумулятором, а его база управляется операционным усилителем, сравнивающим напряжение на шунте с опорным. При превышении тока (например, 1 А) ОУ снижает базовый ток, ограничивая выходной. Для стабильности работы в цепь обратной связи добавляют конденсатор (10–100 нФ), предотвращающий самовозбуждение. Точность ограничения зависит от разброса параметров шунта и ОУ – рекомендуется использовать прецизионные резисторы (1% допуск).

Комбинированные схемы с диодами и транзисторами обеспечивают многоуровневую защиту. Например, стабилитрон (1N4742A, 12 В) защищает от перенапряжения, а MOSFET (IRF540N) ограничивает ток при коротком замыкании. В такой схеме диод срабатывает первым, шунтируя избыточный ток, а транзистор берёт на себя основную нагрузку при длительном превышении тока. Для надёжности в цепь затвора MOSFET добавляют стабилитрон (15 В), предотвращающий пробой изоляции при выбросах напряжения. Подобные решения применяются в зарядных устройствах для Li-ion аккумуляторов, где требования к токоограничению критичны.

Корректировка параметров зарядки через программное обеспечение

Современные зарядные устройства с микроконтроллерами (например, на базе STM32, ESP32 или ATmega) позволяют регулировать ток заряда через программные настройки. Для этого требуется доступ к исходному коду прошивки или специализированному ПО от производителя. В большинстве случаев изменение тока реализуется через модификацию регистров ШИМ-контроллера или параметров алгоритма заряда (CC/CV). Например, в прошивках на базе Arduino ток задаётся командой setChargeCurrent(), где аргумент указывается в миллиамперах – от 100 до 3000 мА с шагом 50–100 мА.

Для устройств с поддержкой USB Power Delivery (USB-PD) корректировка тока возможна через переговоры с источником питания. Программы вроде STM32CubeProgrammer или Zadig позволяют отправлять PD-запросы, изменяя токовые профили (например, 5 В/1,5 А → 9 В/1 А). Важно учитывать, что не все контроллеры USB-PD поддерживают произвольные значения – стандартные профили ограничены комбинациями 5 В/3 А, 9 В/2 А, 15 В/1,5 А и т. д. Для точной настройки потребуется редактирование дескрипторов в прошивке или использование библиотек типа TinyUSB.

В промышленных зарядных станциях (например, для Li-ion аккумуляторов) применяются проприетарные программы вроде Battery Management Studio (BMS) от Texas Instruments. Они позволяют задавать ток заряда с точностью до 1 мА, а также настраивать пороги отключения, температурные коэффициенты и кривые заряда. Для работы с такими системами необходим программатор (например, CC Debugger для чипов TI) и знание протокола обмена данными (I2C, SPI или UART). Пример команды для установки тока 500 мА: 0x06 0x01F4, где 0x01F4 – шестнадцатеричное значение тока.

Для самодельных зарядных устройств на базе микроконтроллеров часто используются открытые библиотеки, такие как FastLED или AccelStepper, но для управления током подходят специализированные решения. Например, библиотека LiPoCharger для Arduino позволяет задавать ток через функцию setChargeCurrent(uint16_t current_mA). При этом важно учитывать ограничения аппаратной части: максимальный ток не должен превышать номинал используемого DC-DC преобразователя или ключевого транзистора (например, 2 А для модуля на базе XL6009).

В случае смартфонов и ноутбуков программная корректировка тока заряда возможна через кастомные ядра или патчи для Android/Linux. Например, в ядре Linux параметр charge_current_max в файле /sys/class/power_supply/battery/ позволяет ограничить ток заряда до заданного значения (в микроамперах). Для Windows существуют утилиты вроде ThrottleStop или Battery Limiter, которые через ACPI-вызовы взаимодействуют с контроллером батареи. Однако такие методы требуют root-прав или разблокированного загрузчика и могут привести к нестабильной работе устройства.

При работе с программным обеспечением для корректировки тока заряда критически важно проверять соответствие настроек аппаратным возможностям. Превышение допустимого тока приводит к перегреву компонентов, снижению КПД и риску возгорания. Рекомендуется использовать осциллограф для контроля формы сигнала на выходе зарядного устройства и мультиметр для измерения фактического тока. Для устройств с обратной связью (например, на базе MAX17205) программная настройка должна сопровождаться калибровкой датчиков тока и напряжения через встроенные алгоритмы.

Замена компонентов блока питания на элементы с меньшим номиналом

Снижение тока заряда через замену компонентов требует точного расчёта и подбора аналогов с пониженными характеристиками. Основные элементы, влияющие на выходной ток: резисторы в цепи обратной связи, трансформатор, диоды выпрямителя и конденсаторы фильтра. Например, замена резистора в цепи обратной связи с 1 кОм на 2,2 кОм снизит ток на 30–50% в зависимости от схемы ШИМ-контроллера. Важно учитывать допустимую мощность рассеивания: при уменьшении номинала резистора его мощность должна оставаться достаточной для работы без перегрева.

Трансформатор – ключевой элемент, определяющий максимальный ток. Замена на модель с меньшим сечением сердечника или меньшим числом витков вторичной обмотки снизит выходной ток пропорционально. Например, трансформатор с обмоткой 12 В / 2 А можно заменить на 12 В / 1 А, если вторичная обмотка имеет вдвое меньше витков. Однако при этом возрастёт внутреннее сопротивление, что может привести к падению напряжения под нагрузкой. Проверяйте параметры на холостом ходу и под нагрузкой с помощью осциллографа.

Диоды выпрямителя: замена на элементы с меньшим прямым током (например, 1N4007 на 1N5408 → 1N4001) снизит максимальный ток на 50–70%. Учитывайте обратное напряжение – оно должно оставаться не ниже 1,5–2 кратного от выходного напряжения блока.
Конденсаторы фильтра: уменьшение ёмкости (например, с 2200 мкФ на 1000 мкФ) повысит пульсации напряжения, но снизит пиковый ток заряда. Допустимо для устройств с низкими требованиями к стабильности, но не для Li-ion аккумуляторов.
Токоизмерительный резистор (шунт): замена на элемент с большим сопротивлением (например, 0,1 Ом → 0,5 Ом) уменьшит ток срабатывания защиты или ограничения. Применимо в схемах с обратной связью по току.

При замене компонентов обязательно проверяйте тепловой режим. Например, диоды с меньшим номиналом тока будут сильнее нагреваться при прежней нагрузке. Используйте радиаторы или увеличивайте площадь пайки на плате. Для резисторов мощностью менее 0,5 Вт применяйте SMD-компоненты с металлизированными площадками для отвода тепла. Измеряйте температуру мультиметром с термопарой после 10–15 минут работы под нагрузкой.

В импульсных блоках питания замена дросселя фильтра на элемент с меньшей индуктивностью (например, 100 мкГн → 47 мкГн) снизит ток заряда за счёт увеличения пульсаций. Однако это может нарушить работу ШИМ-контроллера, если он чувствителен к форме сигнала. Перед заменой сверяйтесь с даташитом микросхемы: некоторые контроллеры требуют минимальной индуктивности для стабильной работы.

После модификации проводите тестирование под реальной нагрузкой. Подключите эквивалент нагрузки (резистор с мощностью не менее 10 Вт) и контролируйте:
