Как работает редукционный клапан масляного насоса ваз 2112

Редукционный клапан масляного насоса на ВАЗ 2112 – критически важный элемент системы смазки, отвечающий за поддержание оптимального давления масла в диапазоне 1,8–4,5 кгс/см² при рабочих оборотах двигателя. Его конструкция включает плунжер с пружиной, установленный в корпусе насоса, и канал обратного слива. При превышении давления свыше 4,5 кгс/см² клапан открывается, перенаправляя избыток масла в картер, предотвращая повреждение сальников, прокладок и подшипников коленвала.

На двигателях ВАЗ 2112 (16-клапанный, объем 1,5 л) редукционный клапан интегрирован в крышку масляного насоса. Пружина клапана имеет жесткость ~12 Н/мм, а ход плунжера ограничен 5–7 мм. При холодном пуске, когда вязкость масла высока, давление может кратковременно достигать 6–7 кгс/см², но клапан срабатывает с задержкой в 0,3–0,5 секунды, что компенсируется конструкцией системы.

Типичные неисправности клапана – заклинивание плунжера из-за загрязнений или износ пружины. Симптомы: падение давления ниже 1,2 кгс/см² на холостых оборотах, стук гидрокомпенсаторов, повышенный расход масла. Для диагностики требуется манометр с пределом измерения 10 кгс/см², подключаемый вместо датчика давления. При проверке на прогретом двигателе (температура масла 85–95°C) давление должно стабильно держаться в пределах 2,0–3,5 кгс/см² при 3000 об/мин.

Ремонт клапана сводится к очистке деталей от отложений (используется керосин или специальные промывки) и замене пружины при потере упругости. Критический износ определяется по уменьшению длины пружины в свободном состоянии более чем на 10% от номинала (35 мм). При сборке важно соблюдать момент затяжки пробки клапана – 20–25 Н·м, чтобы избежать деформации корпуса.

Эксплуатационные рекомендации: использовать масло вязкостью 5W-40 или 10W-40 (допуск API SL/CF), менять его каждые 7–8 тыс. км, контролировать уровень через каждые 1000 км. При появлении металлической стружки в масляном фильтре – немедленно проверять клапан и насос, так как это указывает на разрушение подшипников или шестерен.

Назначение редукционного клапана в системе смазки двигателя

Редукционный клапан масляного насоса ВАЗ 2112 – критический элемент, обеспечивающий стабильное давление масла в магистрали при любых режимах работы двигателя. Его основная задача – предотвращение превышения допустимого давления (обычно 4,5–5,5 кгс/см² на прогретом моторе), которое может привести к разрушению сальников, прокладок и даже масляного фильтра. Без клапана насос, рассчитанный на максимальную производительность, создавал бы избыточное давление на холостых оборотах, когда потребность в смазке минимальна.

Конструктивно клапан представляет собой подпружиненный плунжер, перекрывающий сливное отверстие в корпусе насоса. При достижении порогового давления пружина сжимается, открывая канал для сброса излишков масла обратно в картер. На ВАЗ 2112 усилие пружины подобрано так, чтобы клапан срабатывал при давлении 5,0±0,2 кгс/см² – значение, заложенное конструкторами для оптимальной работы гидрокомпенсаторов и шатунных подшипников.

Неисправность клапана проявляется двумя крайними состояниями: заклиниванием в закрытом или открытом положении. В первом случае давление масла резко возрастает, что приводит к выдавливанию сальников коленвала и течам через прокладки. Во втором – давление падает ниже 0,7 кгс/см² на холостом ходу, вызывая масляное голодание распредвала и шатунных вкладышей. Оба сценария критичны для ресурса двигателя.

Диагностика клапана требует манометра с пределом измерения до 10 кгс/см². Подключив его к масляной магистрали (через штатный датчик давления), следует зафиксировать показания на холодном двигателе (должно быть 0,3–0,5 кгс/см²) и после прогрева до 90°C (4,0–5,5 кгс/см²). Если давление стабильно держится на уровне 6,0 кгс/см² и выше – клапан не открывается; если ниже 3,5 кгс/см² – заклинил в открытом состоянии или изношена пружина.

Замена клапана на ВАЗ 2112 не требует снятия масляного насоса. Достаточно демонтировать поддон картера, открутить крышку клапана (ключ на 24) и извлечь плунжер с пружиной. Перед установкой нового комплекта (артикул 2112-1011060) необходимо проверить состояние посадочного отверстия в корпусе насоса – задиры или коррозия могут привести к повторному заклиниванию. Рекомендуется также заменить уплотнительное кольцо крышки (артикул 2108-1011062).

Регулировка давления срабатывания клапана возможна только заменой пружины. Стандартная пружина имеет длину 48 мм в свободном состоянии и усилие 12,5±0,5 Н при сжатии до 30 мм. Для увеличения давления можно установить пружину от насоса ВАЗ 2101 (усилие 14 Н), но это оправдано только при использовании более вязкого масла (например, 10W-40 вместо 5W-40) или при эксплуатации двигателя в жарком климате. Уменьшение давления недопустимо – это снижает эффективность смазки подшипников коленвала.

Профилактика неисправностей клапана сводится к своевременной замене масла (каждые 7–8 тыс. км) и использованию фильтров с перепускным клапаном, рассчитанным на давление 1,2–1,4 кгс/см². Загрязнение масла продуктами износа или сажей приводит к заклиниванию плунжера, а некачественные фильтры – к преждевременному открытию редукционного клапана из-за повышенного сопротивления. При появлении стука гидрокомпенсаторов первым делом следует проверить именно давление масла, а не искать неисправности в ГРМ.

Конструкция и основные элементы клапана масляного насоса

Редукционный клапан масляного насоса ВАЗ 2112 представляет собой компактный узел, интегрированный в корпус насоса или выполненный в виде отдельного модуля. Основу конструкции составляет стальной или латунный корпус с внутренним каналом диаметром 8–10 мм, в котором перемещается плунжер. Плунжер изготавливается из закалённой стали с допуском на износ не более 0,02 мм, что обеспечивает герметичность при давлении до 6–7 кгс/см². На торце плунжера выполнена фаска под углом 45°, взаимодействующая с седлом клапана для перекрытия масляного канала.

Ключевым элементом является пружина сжатия, изготовленная из проволоки диаметром 1,8–2,0 мм (марка стали 65Г или аналог). Её жёсткость составляет 12–15 Н/мм, а предварительный натяг регулируется шайбами толщиной 0,5–1,5 мм. Пружина упирается в опорную тарелку, фиксируемую стопорным кольцом или резьбовой пробкой. При превышении давления масла свыше 4,5–5,0 кгс/см² пружина сжимается, открывая проход для сброса избытка смазки обратно в картер.

Седло клапана выполнено из бронзы БрОЦС5-5-5 или стали с антифрикционным покрытием. Его поверхность обрабатывается с шероховатостью Ra 0,63 для обеспечения плотного прилегания плунжера. В некоторых модификациях насоса седло запрессовывается в корпус с натягом 0,05–0,1 мм, что исключает его смещение при вибрациях. Для предотвращения заклинивания плунжера в канале предусмотрены продольные смазочные канавки глубиной 0,3–0,5 мм.

Дополнительным элементом служит уплотнительное кольцо из маслостойкой резины (обычно фторкаучук или нитрил), устанавливаемое между корпусом клапана и насосом. Его внутренний диаметр – 12–14 мм, толщина – 2,5 мм. При замене клапана рекомендуется использовать кольцо с твёрдостью 70–80 единиц по Шору, чтобы избежать утечек при температуре масла до 120°C. Перед установкой уплотнение смазывается моторным маслом для облегчения монтажа и предотвращения повреждений.

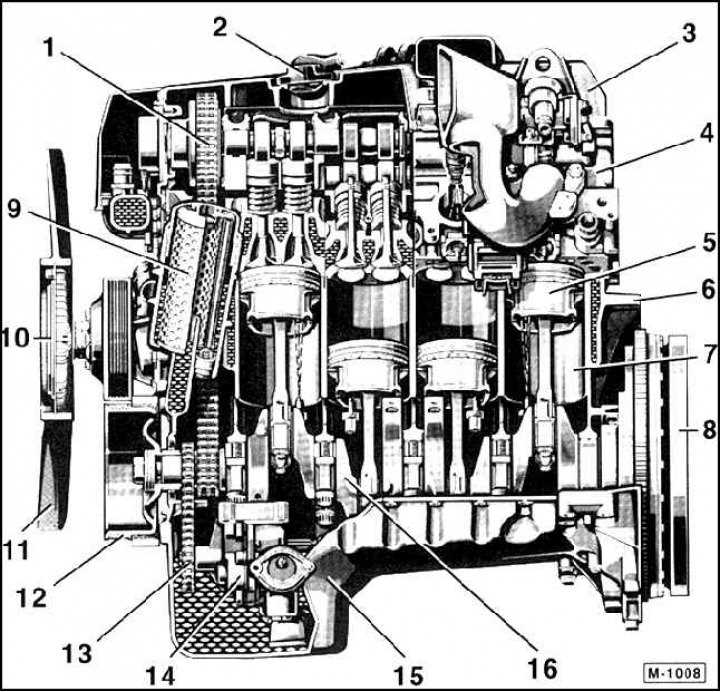

Как регулируется давление масла в системе ВАЗ 2112

Давление масла в двигателе ВАЗ 2112 поддерживается редукционным клапаном масляного насоса, расположенным в его корпусе. Клапан срабатывает при превышении давления свыше 4,5–5,5 кгс/см², стравливая избыток масла обратно в картер. Конструктивно он состоит из плунжера, пружины и регулировочного винта, который позволяет корректировать усилие сжатия пружины.

Регулировка давления выполняется только при необходимости – например, если манометр показывает стабильно низкие (менее 1,5 кгс/см² на холостых) или высокие (более 6 кгс/см² на 2000 об/мин) значения. Для доступа к клапану требуется снять масляный насос, предварительно слив масло и демонтировав поддон картера. Работы проводятся на холодном двигателе.

Процесс регулировки включает следующие шаги:

1. Снять крышку редукционного клапана, открутив болт крепления.
2. Извлечь плунжер и пружину, проверить их на износ или деформацию.
3. Оценить состояние седла клапана – при наличии задиров или выработки насос подлежит замене.
4. Подобрать регулировочные шайбы толщиной 0,5–1,5 мм для изменения предварительного натяга пружины.
5. Установить шайбы под пружину, собрать клапан и проверить давление манометром.

При увеличении толщины шайб давление повышается, при уменьшении – снижается. Стандартный натяг пружины обеспечивает срабатывание клапана при 5 кгс/см². Изменение толщины шайб на 0,1 мм корректирует давление примерно на 0,2–0,3 кгс/см². Превышение рекомендованных значений может привести к разрушению масляных каналов или сальников.

Проверка давления проводится на прогретом двигателе (температура масла 80–90°C) с использованием механического манометра, подключенного вместо датчика давления. На холостых оборотах (800–900 об/мин) давление должно составлять 1,5–2,0 кгс/см², на 2000 об/мин – 3,5–4,5 кгс/см². Если показания не соответствуют норме, регулировку повторяют.

Распространенные ошибки при регулировке:

• Использование поврежденных или нестандартных пружин – приводит к нестабильной работе клапана.
• Загрязнение седла клапана – вызывает постоянное подтекание масла.
• Неправильная установка плунжера (перекос) – снижает эффективность срабатывания.
• Игнорирование проверки состояния масляного насоса – износ шестерен или корпуса искажает результаты регулировки.

После регулировки необходимо заменить прокладку крышки клапана и убедиться в отсутствии течей. Запуск двигателя проводится с контролем давления по манометру. Если давление не удается стабилизировать, проверяют масляный фильтр, состояние вкладышей коленвала и работу датчика давления.

В эксплуатации давление масла может снижаться из-за износа насоса, увеличения зазоров в подшипниках коленвала или разжижения масла. При падении давления ниже 0,7 кгс/см² на холостых оборотах двигатель требует немедленной остановки для предотвращения масляного голодания. Регулировка редукционного клапана – временная мера, не устраняющая первопричину неисправности.

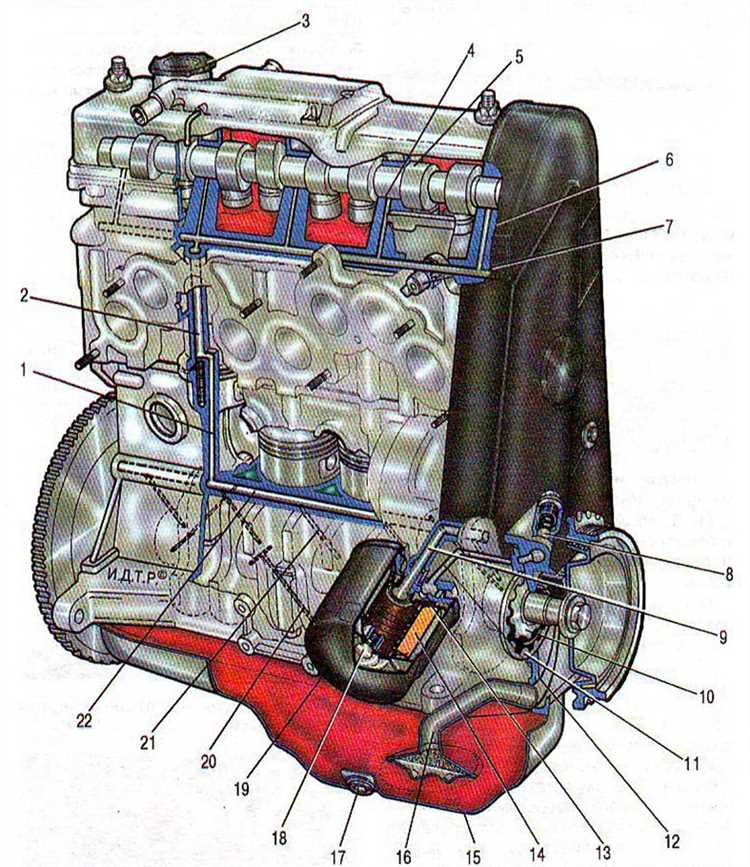

Признаки неисправности редукционного клапана и их причины

Первый и наиболее очевидный симптом – нестабильное давление масла в системе. На приборной панели ВАЗ 2112 загорается лампа аварийного давления при прогретом двигателе, особенно на холостых оборотах (ниже 0,8 кгс/см²). При этом на высоких оборотах давление может подниматься до 5–6 кгс/см², что превышает норму (3,5–4,5 кгс/см²). Такое поведение указывает на заклинивание клапана в закрытом положении или его износ, когда он не сбрасывает избыточное давление.

Второй признак – посторонние шумы из масляного насоса. При заклинивании клапана в открытом состоянии давление падает ниже 0,5 кгс/см² даже на средних оборотах, что приводит к масляному голоданию. В результате появляется металлический стук гидрокомпенсаторов или шестерен насоса, особенно заметный при холодном пуске. Шумы усиливаются при резком наборе оборотов, так как масло не успевает заполнить систему.

Третий симптом – повышенный расход масла без видимых утечек. Если клапан не держит давление, масло под избыточным напором проникает через сальники коленвала и распредвала, а также в камеру сгорания через маслосъемные кольца. На ВАЗ 2112 с пробегом свыше 100 тыс. км это может приводить к расходу до 1 л на 1000 км. Дополнительный признак – сизый дым из выхлопной трубы при перегазовках.

Причины неисправностей редукционного клапана делятся на механические и эксплуатационные:

• Износ плунжера или седла клапана из-за абразивных частиц в масле. Чаще встречается при использовании некачественных масел или редкой замене фильтра.
• Заклинивание плунжера в корпусе из-за отложений смол и лаков. Типично для двигателей, работающих на масле с низким индексом вязкости или при перегреве.
• Поломка пружины клапана. Происходит из-за усталости металла или коррозии при длительном простое автомобиля.
• Деформация корпуса клапана при неправильной установке или перетяжке болтов масляного насоса. Допустимый момент затяжки – 8–10 Н·м.

Четвертый признак – неравномерная работа двигателя на холостом ходу. При падении давления масла ниже 0,3 кгс/см² ЭБУ фиксирует ошибку P0520 (неисправность датчика давления масла) и переводит двигатель в аварийный режим. Обороты начинают «плавать» в диапазоне 600–1200 об/мин, так как система не получает корректных данных для регулировки подачи топлива.

Для диагностики неисправности требуется манометр с пределом измерения до 10 кгс/см². Подключается он вместо датчика давления масла (расположен на блоке цилиндров рядом с масляным фильтром). Проверка проводится на прогретом двигателе:

1. На холостом ходу давление должно быть 0,8–1,2 кгс/см².
2. При 2000 об/мин – 2,5–3,5 кгс/см².
3. При 3000 об/мин – 3,5–4,5 кгс/см².

Отклонения более чем на 20% от нормы указывают на неисправность клапана или насоса.

Ремонт редукционного клапана возможен только при незначительных повреждениях. В большинстве случаев требуется замена всего масляного насоса в сборе (артикул 2112-1011010 для ВАЗ 2112). При установке нового насоса обязательно заменить прокладку (артикул 2108-1011035) и залить свежее масло с вязкостью 5W-40 или 10W-40. После ремонта проверить давление повторно – оно должно соответствовать заводским параметрам.

Порядок демонтажа и проверки клапана на работоспособность

Перед началом работ слейте масло из двигателя и снимите масляный насос, закреплённый на блоке цилиндров тремя болтами М6 (момент затяжки 8–10 Н·м). Отсоедините шланг подачи масла от корпуса насоса, предварительно ослабив хомут крепления. Для доступа к редукционному клапану демонтируйте крышку насоса, открутив шесть болтов М5 с помощью торцевой головки на 8 мм. Обратите внимание на прокладку крышки – при повреждении замените её на новую (артикул 2112-1011035).

Редукционный клапан расположен в корпусе насоса и состоит из плунжера, пружины и заглушки. Извлеките клапан, поддев его отвёрткой с плоским жалом за выступ заглушки. Осмотрите плунжер на предмет задиров, коррозии или износа – допустимый зазор между плунжером и корпусом не должен превышать 0,05 мм. Для проверки пружины используйте динамометр: усилие сжатия до длины 24 мм должно составлять 12,5–13,5 Н. При отклонении замените пружину (артикул 2112-1011036).

Проверка герметичности клапана проводится сжатым воздухом под давлением 0,4–0,6 МПа. Установите клапан в корпус насоса, заглушите выходное отверстие и подайте воздух через входное. Утечка воздуха через зазоры недопустима – это указывает на износ плунжера или повреждение седла клапана. В случае негерметичности замените корпус насоса в сборе (артикул 2112-1011010).

Для проверки работоспособности клапана на двигателе соберите насос, установив новую прокладку крышки. Подключите манометр к масляной магистрали через штуцер датчика давления (артикул 2112-3829010). Запустите двигатель и прогрейте до температуры масла 80–90 °C. Давление масла на холостом ходу должно составлять 0,8–1,2 кгс/см², при 3000 об/мин – 3,5–4,5 кгс/см². Если давление ниже нормы, отрегулируйте клапан, изменив толщину шайб под пружиной (доступны шайбы толщиной 0,5, 1,0 и 1,5 мм).

При сборке смажьте плунжер и пружину чистым моторным маслом. Установите клапан в корпус насоса, убедившись в свободном ходе плунжера. Затяните заглушку с моментом 15–18 Н·м. После установки насоса на двигатель залейте масло и проверьте отсутствие течей. Запустите двигатель и проконтролируйте давление масла по штатному датчику – при исправном клапане индикатор давления должен погаснуть через 1–2 секунды после пуска.

Типичные ошибки при ремонте и замене клапана

Первая и самая распространённая ошибка – игнорирование проверки пружины редукционного клапана. На ВАЗ 2112 она должна иметь длину в свободном состоянии 50±0,5 мм и усилие сжатия 4,5–5,5 кгс при ходе 10 мм. Если пружина просела или деформирована, даже новый клапан не обеспечит корректного давления масла. Замерять параметры нужно штангенциркулем и динамометром, а не «на глаз».

Многие автовладельцы устанавливают клапан без предварительной очистки посадочного места в корпусе насоса. Остатки старого герметика, металлическая стружка или грязь нарушают герметичность, что приводит к утечкам масла под давлением. Посадочное гнездо нужно промывать бензином или очистителем карбюратора, а затем продувать сжатым воздухом. Использование абразивов недопустимо – они оставляют риски, ухудшающие прилегание.

Ошибка при подборе запчастей – установка клапана от других моделей ВАЗ. Например, редукционный клапан от «классики» (2101–2107) имеет диаметр 12 мм, тогда как на 2112 требуется 14 мм. Даже внешне похожие детали отличаются по геометрии каналов и жёсткости пружины. Проверяйте артикул: для 2112 подходит только клапан с номером 2112-1011060 или его аналоги (например, Kraft KT 029040).

Неправильная сборка после замены – ещё одна причина неисправностей. Клапан должен входить в гнездо свободно, без перекосов, а его плунжер – перемещаться без заеданий. Частая ошибка: затяжка корпуса насоса без контроля момента (8–10 Н·м). Превышение усилия деформирует алюминиевый корпус, что приводит к заклиниванию клапана. Используйте динамометрический ключ и соблюдайте последовательность затяжки болтов крест-накрест.

После установки нового клапана обязательно проверьте давление масла на холостом ходу и при 3000 об/мин. На прогретом двигателе оно должно составлять 1,5–2,0 бар и 3,5–4,5 бар соответственно. Если показания ниже, ищите причину в износе насоса, забитом маслоприёмнике или неисправности датчика давления. Пропуск этого этапа часто приводит к повторному ремонту.
