Сцепление ВАЗ 2106 – механизм, требующий периодической настройки из-за износа фрикционных накладок и вытягивания троса. Стандартный свободный ход педали должен составлять 25–35 мм, а полный ход – 140–160 мм. Превышение этих значений приводит к неполному выключению сцепления, пробуксовке или затрудненному переключению передач. Регулировка выполняется двумя способами: через изменение длины троса в салоне или настройку вилки выключения сцепления под капотом.
Основные признаки необходимости настройки: педаль проваливается или, наоборот, нажимается с усилием, передачи включаются с хрустом, автомобиль трогается рывками. Перед началом работ проверьте состояние троса – он не должен иметь обрывов или заломов. Если трос поврежден, замените его новым (артикул 2101-1602210), так как дальнейшая регулировка не даст результата.
Для точной настройки потребуются: рожковый ключ на 17 мм, линейка или штангенциркуль, отвертка с плоским жалом. Работы проводите на ровной площадке с выключенным двигателем. Начинайте с проверки свободного хода педали – измерьте расстояние от ее верхнего положения до момента начала сопротивления. Если значение выходит за пределы нормы, приступайте к регулировке.
В салоне автомобиля доступ к регулировочной гайке троса осуществляется через отверстие в щитке передка. Вращая гайку по часовой стрелке, уменьшайте свободный ход, против – увеличивайте. После каждого изменения проверяйте результат, нажимая на педаль 3–4 раза, чтобы механизм «сел» на место. Под капотом регулировка выполняется на вилке выключения сцепления – ослабьте контргайку и вращайте регулировочную гайку до достижения зазора 4–5 мм между вилкой и подшипником.
После настройки затяните все контргайки и повторно проверьте свободный ход педали. Если результат неудовлетворительный, осмотрите выжимной подшипник и корзину сцепления – их износ может потребовать замены. Не игнорируйте посторонние шумы при нажатии на педаль – это сигнал о необходимости диагностики.
Необходимые инструменты и материалы для регулировки сцепления
Для точной настройки сцепления ВАЗ 2106 потребуется стандартный набор ключей: рожковые на 10, 13 и 17 мм. Ключ на 13 мм нужен для ослабления контргайки на толкателе рабочего цилиндра, а на 17 мм – для регулировки самой гайки. Без этих размеров работа невозможна, так как другие ключи не подойдут по профилю. Дополнительно пригодится торцовый ключ на 10 мм для снятия защитного кожуха вилки сцепления, если потребуется доступ к механизму.
Штангенциркуль или линейка с миллиметровой шкалой – обязательный инструмент для измерения свободного хода педали сцепления. Заводские параметры: 25–35 мм до начала сопротивления. Без точного замера регулировка превратится в бессмысленное вращение гаек. Если штангенциркуля нет, подойдет металлическая линейка, но погрешность увеличится.
Толщина регулировочной шайбы на толкателе рабочего цилиндра часто становится причиной некорректной работы сцепления. Для её замены или подбора понадобятся набор щупов (0,1–1,0 мм) или микрометр. Стандартная толщина шайбы – 0,5 мм, но при износе деталей может потребоваться подбор другой. Без контроля этого параметра сцепление будет либо «вести», либо пробуксовывать.
Смазка Литол-24 или аналогичная консистентная смазка необходима для обработки шарниров вилки сцепления и толкателя. Без неё металлические поверхности быстро изнашиваются, что приводит к люфтам и нестабильной работе. Наносить смазку следует тонким слоем после очистки деталей от старой грязи. Избегайте попадания смазки на фрикционные накладки диска – это вызовет пробуксовку.
Для проверки герметичности гидропривода сцепления понадобится манометр с переходником под штуцер рабочего цилиндра. Давление в системе должно составлять 4,5–5,5 кгс/см² при нажатой педали. Если манометра нет, можно обойтись визуальным осмотром на предмет подтёков, но точная диагностика без прибора невозможна. При падении давления регулировка не даст результата – потребуется замена манжет или прокачка системы.
Запасные детали: регулировочная шайба толкателя (артикул 2101-1602515), стопорное кольцо вилки сцепления (2101-1602520) и уплотнительное кольцо штока рабочего цилиндра (2101-1602514). Эти элементы часто изнашиваются и требуют замены при каждом втором ТО сцепления. Хранить их лучше в герметичном пакете, чтобы избежать коррозии. Без них регулировка может оказаться временной мерой.
Проверка текущего состояния троса и вилки сцепления
Перед регулировкой сцепления оцените износ троса и вилки – критические элементы, влияющие на плавность включения. Осмотрите трос на наличие:
- обрывов нитей (допустимо не более 10% повреждённых волокон на участке до 5 см);
- коррозии (особенно в местах перегиба у кронштейнов);
- заеданий при движении в оболочке (проверьте, смазав трос моторным маслом через шприц).
Измерьте свободный ход педали: если он превышает 35 мм при норме 25–35 мм, трос растянут или вилка изношена. Замените трос при обнаружении трещин на резиновых втулках наконечников – они гасят вибрации и предотвращают перетирание металла.
Вилку сцепления проверяйте под автомобилем, сняв нижний защитный кожух картера. Обратите внимание на:
- люфт в шарнирном соединении с выжимным подшипником (допустимый зазор – не более 0,5 мм);
- износ лапок вилки (толщина рабочей кромки должна быть не менее 4 мм, при меньшем значении замените деталь);
- наличие трещин у основания вилки (особенно в зоне крепления к оси).
Смажьте шарнир вилки литолом-24 через пресс-маслёнку – это снизит трение и продлит срок службы узла. Если при нажатии на педаль слышен скрежет, а вилка перемещается рывками, замените выжимной подшипник вместе с вилкой.
Снятие и осмотр кожуха сцепления на предмет износа
Перед началом работ убедитесь, что коробка передач демонтирована, а маховик зафиксирован от проворачивания. Кожух сцепления крепится к маховику шестью болтами М8 с головкой на 13 мм. Откручивайте их поочередно, по диагонали, чтобы избежать перекоса и деформации детали. Используйте динамометрический ключ с моментом затяжки 20–25 Н·м при обратной сборке – превышение приведет к трещинам на чугунном корпусе.
После снятия кожуха очистите его поверхность от масла и грязи ветошью, смоченной в бензине или очистителе тормозов. Особое внимание уделите привалочной плоскости – даже незначительные задиры или коррозия нарушат герметичность соединения с маховиком. Проверьте состояние центрирующих втулок: их износ свыше 0,1 мм вызовет биение диска сцепления и неравномерный износ фрикционных накладок.
Осмотрите лепестки диафрагменной пружины на наличие трещин, глубоких царапин или следов перегрева (синеватый оттенок металла). Допустимый износ лепестков – не более 0,3 мм по высоте от номинального значения. Измерьте глубину посадки лепестков штангенциркулем: разница между крайними точками не должна превышать 0,5 мм, иначе сцепление будет «вести» или пробуксовывать.
Проверьте состояние опорных колец пружины. На них не должно быть выработки в виде канавок или ступенек – это признак критического износа. Замените кольца, если глубина выработки превышает 0,2 мм. Обратите внимание на заклепки крепления пружины: их ослабление или смещение относительно корпуса кожуха указывает на необходимость замены всего узла.
Оцените состояние теплоизоляционной прокладки между кожухом и пружиной. Если она деформирована, прогорела или имеет разрывы, замените ее – нарушение теплоотвода приведет к перегреву и преждевременному выходу сцепления из строя. Прокладка должна плотно прилегать к поверхности без зазоров, иначе пыль и масло проникнут в механизм.
Проверьте биение привалочной плоскости кожуха с помощью индикатора часового типа. Установите кожух на ровную поверхность и замерьте отклонения в четырех точках по окружности. Допустимое биение – не более 0,1 мм. Превышение этого значения приведет к неравномерному прилеганию диска и вибрациям при работе сцепления.
Осмотрите внутреннюю поверхность кожуха на наличие следов трения о нажимной диск. Если обнаружены задиры или блестящие участки, это свидетельствует о перекосе или износе направляющих втулок. В таком случае замените кожух в сборе с нажимным диском – ремонт отдельных элементов не обеспечит долговечности.
Перед установкой кожуха смажьте тонким слоем графитовой смазки опорные поверхности лепестков пружины и центрирующие втулки. Это снизит трение и продлит срок службы механизма. Затягивайте болты крепления в три этапа: сначала затяните их от руки, затем с моментом 10 Н·м и окончательно – с рекомендованным моментом 20–25 Н·м.
Определение свободного хода педали сцепления
Для точного определения свободного хода выполните следующие действия: установите автомобиль на ровную поверхность, зафиксируйте колеса противооткатными упорами, выключите двигатель. Нажмите педаль рукой до появления легкого сопротивления и замерьте расстояние от исходного положения до точки начала усилия. Повторите измерение 3 раза для исключения погрешности.
При отклонении от нормы проверьте состояние троса сцепления. Растяжение троса – основная причина увеличения свободного хода. Осмотрите его на предмет перегибов, коррозии или повреждений оболочки. Если трос в порядке, переходите к регулировке механизма выключения сцепления под капотом.
На ВАЗ 2106 свободный ход регулируется изменением длины троса с помощью гайки на кронштейне картера сцепления. Вращение гайки по часовой стрелке уменьшает ход, против – увеличивает. После каждого поворота гайки на 1/4 оборота повторяйте замер, чтобы избежать перетяжки или чрезмерного ослабления.
Если после регулировки троса свободный ход остается за пределами нормы, проверьте износ фрикционных накладок ведомого диска. Критический износ (менее 0,5 мм) приводит к увеличению хода педали. В этом случае диск подлежит замене. Также осмотрите выжимной подшипник и вилку сцепления на предмет люфтов или повреждений.
Неправильный свободный ход влияет на работу сцепления: при малом ходе диск не полностью размыкается, что приводит к затрудненному переключению передач и ускоренному износу деталей. При большом ходе сцепление не выключается до конца, что вызывает пробуксовку и перегрев. Оба случая требуют немедленной корректировки.
После регулировки проверьте работу сцепления в движении. На первой передаче плавно отпустите педаль: автомобиль должен трогаться без рывков и пробуксовки. Если наблюдаются вибрации или запах гари, повторно проверьте свободный ход и состояние деталей. Запомните, что оптимальный ход педали – залог долговечности сцепления.
Регулярно контролируйте свободный ход каждые 10 000 км пробега или при появлении признаков неисправности. В условиях интенсивной эксплуатации (городской цикл, буксировка) проверку проводите чаще. Записывайте результаты измерений для отслеживания динамики изменений и своевременного выявления износа компонентов.
Регулировка длины троса сцепления под капотом
На ВАЗ 2106 трос сцепления регулируется под капотом с помощью двух гаек на кронштейне, закреплённом на коробке передач. Перед началом работ убедитесь, что двигатель остыл, а автомобиль стоит на ровной поверхности с включённым ручным тормозом. Для доступа к регулировочному механизму потребуется снять воздушный фильтр – открутите три гайки крепления его корпуса и отсоедините шланг вентиляции картера.

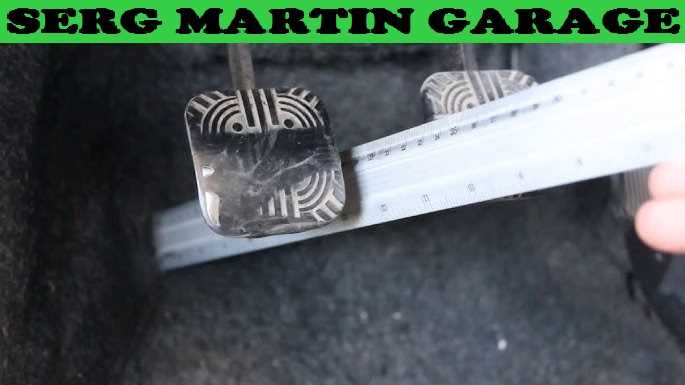

Основная задача – установить свободный ход педали сцепления в пределах 25–35 мм. Измерьте его линейкой от пола до середины площадки педали в свободном состоянии и при нажатии до упора. Если значение выходит за рамки, приступайте к регулировке: ослабьте контргайку на кронштейне ключом на 17, затем вращайте регулировочную гайку ключом на 13. Поворот по часовой стрелке уменьшает свободный ход, против – увеличивает.
- При затягивании регулировочной гайки следите за положением наконечника троса – он не должен упираться в вилку выключения сцепления.
- После каждого изменения длины троса проверяйте свободный ход педали, нажимая на неё 3–4 раза для стабилизации положения.
- Если трос провисает или имеет повреждения оплётки, замените его – регулировка не решит проблему износа.
После достижения нужного свободного хода затяните контргайку моментом 15–20 Н·м, удерживая регулировочную гайку от проворачивания. Убедитесь, что трос не перетянут: педаль должна возвращаться в исходное положение без заеданий, а сцепление – полностью выключаться при нажатии. Для проверки запустите двигатель, выжмите сцепление и включите первую передачу – переключение должно происходить без хруста и скрежета.
Если после регулировки педаль остаётся слишком жёсткой или, наоборот, проваливается, проверьте состояние выжимного подшипника и вилки сцепления. Износ этих деталей часто маскируется под неправильную настройку троса. Также осмотрите кронштейн крепления троса на коробке передач – трещины или деформации могут привести к нестабильной работе механизма.
Регулировку рекомендуется проводить каждые 10 000 км пробега или при появлении признаков некорректной работы сцепления: пробуксовки, неполного выключения, рывков при трогании. Записывайте параметры свободного хода после каждой настройки – это поможет отследить износ деталей и вовремя заменить их.
Настройка зазора между вилкой и выжимным подшипником
Зазор между вилкой сцепления и выжимным подшипником на ВАЗ 2106 критически важен для корректной работы механизма. Нормативное значение – 4–5 мм, измеренное между торцом подшипника и пяткой вилки. Превышение или уменьшение этого параметра приводит к неполному выключению сцепления, пробуксовкам или преждевременному износу деталей. Проверку проводят при снятом картере сцепления, используя штангенциркуль или специальный щуп.
Для регулировки потребуется:
- Ключ на 13 мм (для контргайки);
- Ключ на 17 мм (для регулировочной гайки);
- Плоскогубцы;
- Линейка или щуп 4–5 мм.
Сначала ослабляют контргайку на толкателе рабочего цилиндра, затем вращают регулировочную гайку, добиваясь требуемого зазора. После настройки контргайку затягивают с моментом 12–15 Н·м, исключая самопроизвольное откручивание.
Измерение проводят в двух положениях вилки: при отпущенной педали сцепления и при полном её нажатии. Разница между этими значениями должна составлять 25–30 мм – это ход вилки, обеспечивающий полное выключение сцепления. Если ход меньше, увеличивают зазор, если больше – уменьшают. При этом следят, чтобы подшипник не касался лепестков корзины в исходном положении.
Типичные ошибки при настройке:
- Игнорирование проверки хода вилки – приводит к неполному выключению сцепления;
- Чрезмерное затягивание контргайки – деформирует резьбу толкателя;
- Регулировка без снятия картера – не позволяет точно измерить зазор.
После завершения работ обязательно проверяют свободный ход педали сцепления (25–35 мм) и отсутствие посторонних шумов при нажатии.
Если после регулировки зазор не удаётся выставить в пределах 4–5 мм, проверяют состояние деталей: износ пятки вилки (допустимый – не более 0,5 мм), люфт выжимного подшипника или деформацию толкателя рабочего цилиндра. При обнаружении дефектов заменяют неисправные элементы. Вилку с изношенной пяткой восстанавливают наплавкой с последующей шлифовкой.
Контроль зазора рекомендуется проводить каждые 10 000 км пробега или при появлении симптомов неисправности сцепления: затруднённое переключение передач, вибрация педали, посторонние звуки. Настройка без демонтажа коробки передач возможна, но требует использования зеркала и фонарика для визуального контроля. В сложных случаях лучше снять картер для точной диагностики.
Проверка и подтяжка креплений механизма сцепления
Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности с включенным ручным тормозом и выключенным зажиганием. Поднимите переднюю часть машины на домкрате и зафиксируйте на подставках – доступ к механизму сцепления требует снятия нижнего защитного кожуха картера. Осмотрите крепления вилки выключения сцепления: болты М8 с пружинными шайбами должны быть затянуты моментом 15–18 Н·м. При ослаблении резьбы замените шайбы на новые.
Проверьте состояние кронштейна рабочего цилиндра сцепления, закрепленного на картере коробки передач двумя болтами М10. Момент затяжки – 25–30 Н·м. Если при покачивании цилиндра рукой ощущается люфт, подтяните крепеж или замените изношенные втулки. Обратите внимание на резиновый чехол штока: трещины или разрывы указывают на необходимость замены.
Осмотрите крепление корзины сцепления к маховику. Шесть болтов М8 с пружинными шайбами должны быть затянуты крест-накрест в три приема моментом 20–25 Н·м. Используйте динамометрический ключ – перетяжка приводит к деформации кожуха корзины. При обнаружении следов масла на поверхности маховика проверьте сальник коленвала и замените его при необходимости.
Проверьте затяжку гайки крепления троса сцепления к вилке. Момент затяжки – 6–8 Н·м. Если трос провисает или заедает, отрегулируйте его натяжение вращением регулировочной гайки на кронштейне картера сцепления. Допустимый свободный ход педали – 25–35 мм. Измеряйте линейкой от верхнего положения педали до момента начала сопротивления.
Обратите внимание на крепление главного цилиндра сцепления к моторному щиту. Два болта М8 должны быть затянуты моментом 12–15 Н·м. При подтекании тормозной жидкости из-под манжеты цилиндра замените его в сборе – ремонт нецелесообразен. Проверьте шланги на предмет трещин и перегибов, особенно в местах соединений с цилиндрами.
После подтяжки всех креплений прокачайте гидропривод сцепления для удаления воздуха. Для этого потребуется помощник: один человек медленно нажимает педаль, второй открывает штуцер прокачки на рабочем цилиндре до появления жидкости без пузырьков. Затяните штуцер моментом 8–10 Н·м и долейте жидкость в бачок до уровня «MAX».
Завершив работы, установите защитный кожух картера и опустите автомобиль. Проверьте работу сцепления на ходу: переключение передач должно быть плавным, без рывков и посторонних шумов. Если педаль остается «мягкой» или проваливается, повторите прокачку. При сохранении неисправностей осмотрите поршень рабочего цилиндра на предмет заклинивания.
Тестирование работы сцепления после регулировки
После настройки свободного хода педали сцепления (должен составлять 25–35 мм) и проверки зазора между толкателем и поршнем главного цилиндра (0,1–0,5 мм) переходите к практическому тестированию. Запустите двигатель и дайте ему прогреться до рабочей температуры (80–90°C). Это критично: холодное масло в коробке передач искажает результаты проверки.
Начните с плавного трогания на первой передаче. Педаль должна схватывать в средней части хода (примерно на 30–40 мм от верхнего положения), без рывков или пробуксовки. Если автомобиль начинает движение резко или только в конце хода педали – требуется повторная регулировка. Обратите внимание на звуки: скрежет или визг при включении передач указывает на неполное выключение сцепления.
- Проверьте переключение передач на ходу. На скорости 40–50 км/ч последовательно включите вторую, третью и четвертую передачи. Переключения должны быть четкими, без необходимости двойного выжима сцепления. Если рычаг КПП «упирается» или требует усилия – увеличьте свободный ход педали на 2–3 мм.
- Проведите тест на подъеме (уклон 10–15%). Автомобиль должен трогаться без отката назад и без чрезмерного газа. Если двигатель глохнет или требуется высокий холостой ход – уменьшите свободный ход на 1–2 мм.
- Испытайте сцепление на высоких оборотах. На третьей передаче разгонитесь до 3000 об/мин и резко отпустите педаль газа. Двигатель должен плавно снизить обороты без «клевка» автомобиля. Рывки свидетельствуют о пробуксовке диска.
Для диагностики пробуксовки выполните следующий тест: на ровной дороге включите третью передачу, разгонитесь до 40 км/ч и резко нажмите педаль газа до упора. Если обороты двигателя растут быстрее, чем скорость автомобиля (стрелка тахометра опережает спидометр), диск сцепления изношен или замаслен. В этом случае регулировка не поможет – требуется замена.
Оцените работу педали под нагрузкой. При длительном удержании сцепления на подъеме (10–15 секунд) педаль не должна «проваливаться» или становиться тугой. Если это происходит – проверьте уровень жидкости в бачке главного цилиндра (должен быть между метками MIN и MAX) и герметичность гидропривода. Утечки чаще всего возникают в местах соединения шлангов или на манжетах рабочего цилиндра.
Завершите тестирование проверкой на нейтральной передаче. Заглушите двигатель, выжмите сцепление и попробуйте включить первую передачу. Если рычаг входит с трудом или слышен скрежет – сцепление выключается не полностью. Причина может быть в деформированном ведомом диске, неисправном выжимном подшипнике или слишком большом свободном ходе педали (более 40 мм).
Фиксируйте все обнаруженные отклонения. Если после двух-трех циклов регулировки работа сцепления не соответствует норме – проведите углубленную диагностику: проверьте биение маховика (допуск не более 0,1 мм), состояние лепестков корзины и толщину фрикционных накладок диска (минимально допустимая – 0,5 мм). Записывайте параметры каждой регулировки: это поможет выявить скрытые неисправности.
Устранение люфта в педали сцепления
Люфт педали сцепления на ВАЗ 2106 возникает из-за износа вилки выключения, выжимного подшипника или деформации рычага привода. Первым шагом проверьте свободный ход педали – он должен составлять 25–35 мм. Измерьте расстояние от пола до накладки педали в свободном состоянии и при нажатии до упора. Если люфт превышает норму, ослабьте контргайку на толкателе рабочего цилиндра и вращайте шток ключом на 10 мм, уменьшая зазор. После регулировки затяните контргайку и повторно проверьте ход.
При отсутствии эффекта отрегулируйте зазор между подшипником и лепестками корзины. Для этого снимите нижнюю часть картера сцепления, ослабьте болты крепления рабочего цилиндра и сместите его в сторону двигателя на 3–5 мм. Если люфт сохраняется, замените изношенные детали: вилку (артикул 2101-1601200), выжимной подшипник (2101-1601180) или рычаг привода (2101-1602015). Перед сборкой смажьте шарниры литолом-24 и убедитесь в отсутствии перекосов при установке.
