Дымогенератор – инструмент для диагностики утечек в системах впуска, выпуска и турбонаддува. Промышленные модели стоят от 15 000 до 50 000 рублей, но функциональный аналог можно собрать за 2 000–3 000 рублей. Основные компоненты: компрессор с давлением 0,5–1 бар, резервуар для жидкости (глицерин или специальный дым-масло), нагревательный элемент и шланги с быстросъемными фитингами. Важно использовать термостойкие материалы – силиконовые трубки выдерживают до 200°C, а металлические фитинги предотвращают деформацию при нагреве.
Для работы потребуется источник питания 12 В (аккумулятор или блок питания) и регулятор напряжения, если нагреватель не имеет встроенного термостата. Оптимальная температура нагрева – 150–180°C: при меньших значениях дым будет слабым, при больших – возможен перегрев и возгорание жидкости. В качестве резервуара подойдет металлическая емкость объемом 0,5–1 литр с герметичной крышкой и двумя штуцерами: один для подачи воздуха, второй для выхода дыма.
Ключевой момент – герметичность системы. Даже микроскопические утечки снизят давление и эффективность работы. Проверяйте соединения мыльным раствором: пузырьки укажут на проблемные участки. Для диагностики турбины используйте переходники под конкретный патрубок – универсальные насадки часто не обеспечивают плотного прилегания. Не применяйте автомобильное масло или антифриз: они горят с выделением токсичных веществ и оставляют нагар на деталях.
Готовое устройство должно генерировать плотный белый дым без запаха и копоти. Время выхода дыма на рабочий режим – 30–60 секунд. При правильной сборке одного литра жидкости хватает на 2–3 часа непрерывной работы. Храните дымогенератор в сухом месте: влага в резервуаре приводит к коррозии и снижению производительности.
Какие материалы и инструменты понадобятся для сборки
Для изготовления дымогенератора потребуется металлическая труба диаметром 50–70 мм и длиной 200–250 мм – она станет основой корпуса. Подойдет нержавеющая сталь толщиной 1–1,5 мм или оцинкованная труба с антикоррозийным покрытием. В качестве топливного резервуара используйте герметичный металлический бачок объемом 0,5–1 литр с резьбовой крышкой, например, от старого огнетушителя или масляного фильтра. Для подачи дыма нужна медная или латунная трубка диаметром 6–8 мм и длиной 300–400 мм – она обеспечит равномерное распределение тепла и предотвратит перегрев.
Ключевые расходные материалы: нихромовая проволока сечением 0,5–0,8 мм для нагревательного элемента (длина 1,5–2 метра) и термостойкий герметик на силиконовой основе для уплотнения соединений. В качестве топлива подойдет глицерин медицинский или пропиленгликоль без добавок – они дают густой белый дым без запаха. Для фиксации элементов используйте жаростойкие хомуты из нержавейки и болты М4–М6 с гайками, а также асбестовый шнур или керамическую вату для теплоизоляции зоны нагрева.
Инструменты: угловая шлифмашина с отрезным и зачистным дисками для резки металла, дрель с набором сверл по металлу (диаметры 3–10 мм), паяльник мощностью 60–100 Вт для соединения нихромовой проволоки с проводами. Потребуются также пассатижи, кусачки, набор гаечных ключей, штангенциркуль для точных замеров и мультиметр для проверки сопротивления нагревательного элемента. Для сборки топливной системы пригодится труборез и набор метчиков для нарезания резьбы.
Дополнительно: сварочный аппарат (полуавтомат или инвертор) для герметичного соединения металлических деталей, если нет возможности использовать резьбовые соединения. Для защиты рук и глаз – перчатки из плотной ткани и сварочная маска или очки с затемнением. При работе с глицерином используйте медицинские перчатки и респиратор – пары при нагреве могут раздражать слизистые. Готовый дымогенератор рекомендуется протестировать на открытом воздухе, подключив к 12-вольтовому источнику питания через предохранитель на 10 А.

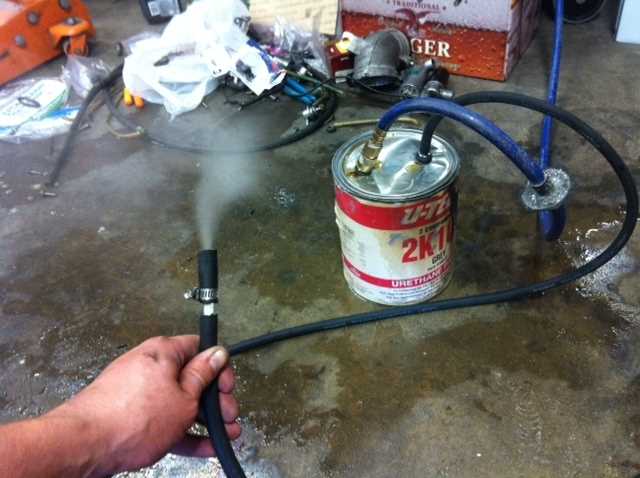

Как выбрать подходящий насос и резервуар для дымогенератора
Резервуар выбирают по трем критериям: материал, объем и герметичность. Оптимальный вариант – емкость из нержавеющей стали толщиной 1–1,5 мм или алюминия (сплав АМг3) с антикоррозийным покрытием. Объем зависит от задач: 1–2 литра хватит для диагностики топливной системы, 5–10 литров – для длительных испытаний или шоу-эффектов. Обязательны резьбовые соединения с уплотнительными кольцами (например, G1/4″ или M10x1) и клапан сброса давления на 1,2–1,5 бара. Избегайте пластиковых резервуаров – они деформируются при нагреве и пропускают пары масла.
- Проверьте совместимость насоса и резервуара по давлению: если насос выдает 0,8 бар, а клапан резервуара настроен на 1 бар, система будет работать неэффективно.
- Для масляных дымогенераторов используйте насосы с тефлоновыми уплотнениями – они устойчивы к агрессивным средам и не разбухают.
- Резервуар должен иметь индикатор уровня жидкости (стеклянная трубка или поплавковый датчик) и сливной кран для быстрой замены масла.
- При выборе насоса обратите внимание на напряжение питания: 12 В подходит для автомобильных систем, 220 В – для стационарных установок.
Пошаговая инструкция по соединению компонентов системы
Начните с фиксации дымогенератора на устойчивой поверхности в моторном отсеке или багажнике. Используйте металлические хомуты или кронштейны из нержавеющей стали, чтобы исключить вибрации. Подключите входной патрубок генератора к источнику сжатого воздуха – компрессору или штатной системе наддува. Диаметр шланга должен составлять 6–8 мм, а рабочее давление – не менее 1,5 бар. Убедитесь, что соединения герметичны: примените фум-ленту или силиконовый герметик для резьбовых соединений.
Подсоедините резервуар с жидкостью для дыма к дымогенератору через топливный шланг с внутренним диаметром 4 мм. Оптимальная длина шланга – 30–50 см, чтобы избежать перегибов и потерь давления. Установите обратный клапан между резервуаром и генератором для предотвращения обратного хода жидкости. Проверьте герметичность системы: заполните резервуар на 1/3 объема глицерином или специальной жидкостью для дым-машин, создайте давление и осмотрите все стыки на предмет утечек.
Выведите выходной патрубок дымогенератора к точке выпуска дыма – например, к выхлопной трубе или воздухозаборнику. Используйте термостойкий шланг (силиконовый, с рабочей температурой до 200°C) и закрепите его хомутами с шагом 15–20 см. Подключите электропитание: подведите провода сечением не менее 1,5 мм² к тумблеру или реле, запитав систему от аккумулятора через предохранитель на 10 А. Перед первым запуском продуйте систему воздухом в течение 30 секунд, чтобы удалить остатки влаги из шлангов.

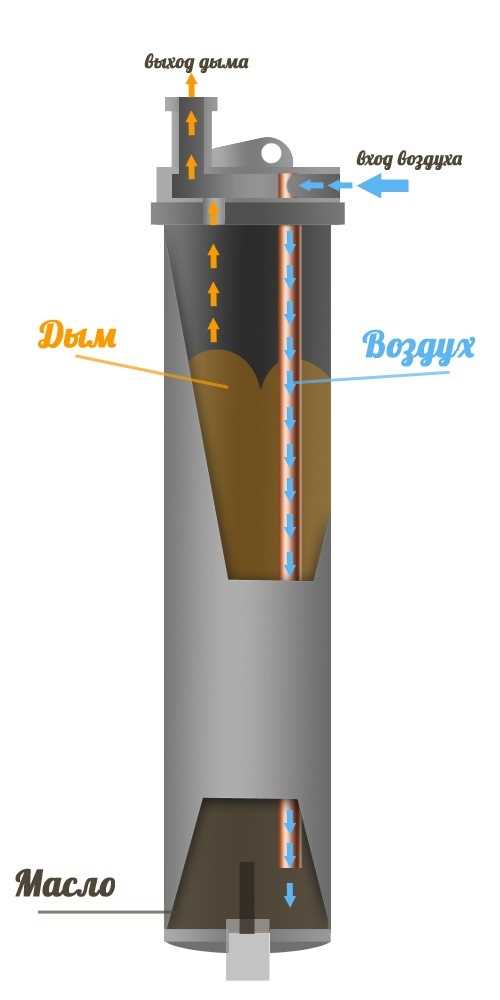

Как правильно установить дымогенератор в автомобиль
Выберите место монтажа с учетом доступа к впускному тракту и свободного пространства. Оптимальные варианты – перед дроссельной заслонкой или в разрез патрубка между воздушным фильтром и турбиной (для турбированных двигателей). Избегайте установки в зонах с высокой вибрацией или температурой выше 80°C, чтобы предотвратить деформацию шлангов и сбои в работе клапана. Для дизельных моторов закрепите дымогенератор на расстоянии не менее 30 см от турбокомпрессора, чтобы масло не попадало в систему наддува.
Подключите дымогенератор к вакуумной магистрали через тройник или отдельный штуцер. Используйте силиконовые шланги с внутренним диаметром 4–6 мм и хомуты из нержавеющей стали для герметичности. Для бензиновых двигателей подсоедините шланг к впускному коллектору после дросселя, для дизелей – к вакуумной линии клапана EGR или к впускному патрубку перед турбиной. Проверьте отсутствие утечек с помощью мыльного раствора при работающем двигателе.
Настройте подачу дыма, регулируя давление в системе. Для этого установите манометр на выходе дымогенератора и доведите давление до 0,2–0,5 бар – этого достаточно для визуализации утечек без риска повреждения датчиков. Подключите питание к компрессору через предохранитель на 10 А и реле, чтобы избежать перегрузки бортовой сети. Используйте провода сечением не менее 1,5 мм² для стабильной работы.
Запустите двигатель и проверьте герметичность всех соединений. Включите дымогенератор и наблюдайте за появлением дыма в проблемных зонах: впускном коллекторе, интеркулере, соединениях патрубков. При обнаружении утечек затяните хомуты или замените поврежденные элементы. Для точной диагностики используйте дым с низкой плотностью – он лучше проникает через микротрещины и не оставляет следов на деталях.
Настройка подачи дыма и проверка герметичности соединений
Первичная настройка начинается с регулировки давления в системе. Оптимальный диапазон для большинства самодельных дымогенераторов – 0,3–0,7 бар. Превышение 1 бара приводит к чрезмерному расходу жидкости и неравномерному распределению дыма. Используйте манометр с ценой деления 0,1 бар для точной калибровки. Если дым выходит рывками, снизьте давление на 0,1–0,2 бара и проверьте стабильность потока.
Для проверки герметичности заполните систему дымом под давлением 0,5 бара и нанесите мыльный раствор на все резьбовые и шланговые соединения. Пузырьки укажут на утечки – затяните фитинги динамометрическим ключом с моментом 5–7 Н·м. Особое внимание уделите местам стыковки шлангов с компрессором и дымогенератором: здесь часто возникают микротрещины из-за вибрации.
Клапан регулировки подачи дыма должен обеспечивать плавное изменение интенсивности без резких скачков. Если при повороте ручки поток меняется рывками, разберите клапан и очистите иглу от нагара или остатков жидкости. Смажьте уплотнительные кольца силиконовой смазкой – это продлит срок службы и предотвратит заедание.
Проверьте герметичность бака для жидкости: залейте в него 100–150 мл воды, закройте крышку и создайте давление 0,8 бара. Если через 10 минут давление упадет более чем на 0,1 бара, замените прокладку или подтяните крышку. Для баков из пластика используйте только оригинальные уплотнители – самодельные аналоги часто не выдерживают давления.
Шланги подачи дыма должны быть устойчивы к высоким температурам и маслам. Оптимальный вариант – силиконовые шланги с внутренним диаметром 6–8 мм и толщиной стенки не менее 2 мм. Перед установкой продуйте их сжатым воздухом, чтобы удалить пыль и мелкий мусор. Закрепите шланги хомутами из нержавеющей стали с шагом 15–20 см – это исключит перегибы и потерю давления.
После сборки проведите тестовый запуск на открытом воздухе. Включите дымогенератор на 30 секунд при давлении 0,4 бара и наблюдайте за равномерностью выхода дыма. Если поток прерывистый, проверьте фильтр компрессора – забитый фильтр снижает производительность на 30–40%. Очистите его или замените на новый с размером ячеек 5–10 мкм.
Для проверки герметичности подключения к автомобилю используйте дымогенератор с пищевым глицерином – он не оставляет следов и безопасен для резиновых уплотнений. Запустите двигатель на холостых оборотах и подайте дым в впускной тракт. Если дым выходит из-под капота или салона, ищите утечки в прокладках впускного коллектора, дроссельной заслонки или вакуумных шлангах. Уплотните проблемные места термостойким герметиком.
Завершающий этап – калибровка времени подачи дыма. Для диагностики подсоса воздуха достаточно 5–7 секунд работы дымогенератора. При проверке турбины или интеркулера увеличьте время до 15–20 секунд. Запишите параметры настройки для каждого типа проверки – это сократит время подготовки при последующих диагностиках.

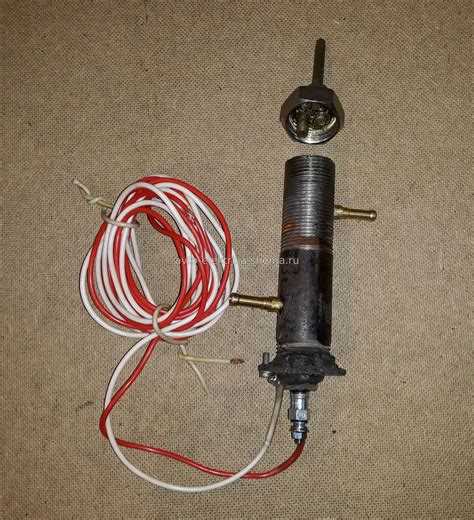

Типичные ошибки при сборке и способы их избежать
Первая и самая распространённая ошибка – неправильный выбор нагревательного элемента. Многие используют нихромовую проволоку с сопротивлением ниже 2 Ом, что приводит к перегреву и быстрому выходу из строя. Оптимальное сопротивление для дымогенератора на 12 В – 3–5 Ом. Проволоку диаметром 0,5–0,8 мм наматывают на керамический стержень с шагом 2–3 мм, чтобы избежать короткого замыкания. Перед установкой проверьте сопротивление мультиметром: отклонение более 10% от расчётного значения недопустимо.
Вторая ошибка – недостаточная герметизация корпуса. Даже микроскопические щели в местах соединения трубок или крышки приводят к утечке дыма и снижению эффективности. Используйте термостойкий силиконовый герметик (рабочая температура не ниже 200°C) для обработки стыков. Особое внимание уделите месту ввода проводов: здесь часто возникают зазоры. Перед сборкой проверьте герметичность мыльным раствором – при подаче воздуха под давлением 0,5 атм пузыри не должны появляться.
Третья проблема – неверный расчёт объёма бачка для жидкости. Слишком маленький резервуар (менее 200 мл) требует частой дозаправки, а большой (свыше 500 мл) увеличивает время прогрева и расход энергии. Идеальный объём – 300–400 мл. Материал бачка должен быть устойчив к глицерину и пропиленгликолю: подходят нержавеющая сталь AISI 304 или алюминий марки АД31. Избегайте пластика – даже термостойкий полипропилен со временем деформируется.
Четвёртая ошибка – игнорирование системы охлаждения. Без радиатора или вентилятора корпус дымогенератора нагревается до 150–200°C, что вызывает термическое разложение жидкости и образование канцерогенов. Установите алюминиевый радиатор площадью не менее 100 см² на нагревательный элемент или используйте 50-мм вентилятор на 12 В с расходом воздуха 50 CFM. Располагайте охлаждающие элементы на расстоянии 10–15 мм от нагревателя, чтобы избежать перегрева подшипников вентилятора.
Пятая ошибка – неправильная настройка подачи жидкости. Капельная система с регулировкой игольчатым клапаном часто засоряется из-за использования некачественной жидкости или отсутствия фильтра. Установите металлическую сетку с ячейкой 0,1 мм на входе в бачок и используйте силиконовые трубки внутренним диаметром 3 мм – они меньше забиваются, чем трубки из ПВХ. Оптимальная скорость подачи – 1–2 капли в секунду: при меньшей скорости дым получается слабым, при большей – образуется конденсат в выхлопной системе.

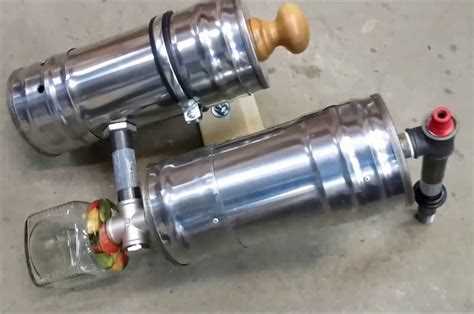

Как обслуживать самодельный дымогенератор для долгой работы
Первое правило – очистка камеры сгорания после каждого использования. Остатки масла и нагар на стенках снижают эффективность генерации дыма и увеличивают риск возгорания. Используйте металлическую щетку или скребок для удаления отложений, уделяя внимание труднодоступным местам у форсунки. Если дымогенератор оснащен съемным поддоном, промывайте его в растворителе (например, уайт-спирите) каждые 5–7 сеансов работы.
Проверяйте состояние шлангов и соединений не реже раза в месяц. Резиновые элементы под воздействием высоких температур и масла теряют эластичность, что приводит к утечкам. Замените шланги при появлении трещин или затвердении материала. Для герметизации резьбовых соединений используйте термостойкий герметик (до 300°C) вместо обычной фум-ленты – она не выдерживает нагрева и деформируется.
Фильтр подачи воздуха требует регулярной проверки. Забитый фильтр снижает производительность и увеличивает расход топлива. Продувайте его сжатым воздухом каждые 10 часов работы или заменяйте, если он изготовлен из бумаги. Для самодельных конструкций с поролоновым фильтром промывайте элемент в мыльном растворе и просушивайте перед установкой. Избегайте использования масляных фильтров без предварительной очистки – масло может попасть в камеру сгорания и вызвать неконтролируемое дымление.
Контролируйте уровень и качество масла в баке. Используйте только специализированные масла для дымогенераторов (например, Profi Smoke Oil или аналоги) с температурой вспышки не ниже 220°C. Обычное моторное масло образует больше нагара и токсичных испарений. Меняйте масло каждые 20–25 часов работы, предварительно сливая остатки через дренажное отверстие. Если дымогенератор долго простаивает, сливайте масло полностью – оно окисляется и теряет свойства.
Проверяйте электрические компоненты: нагревательный элемент, термопару и провода. Окисление контактов приводит к нестабильной работе или отказу системы. Зачищайте клеммы наждачной бумагой (зернистость 400–600) и обрабатывайте их контактной смазкой (например, Kontakt 60). Термопару заменяйте при падении точности показаний – признаком служит неравномерное дымление или самопроизвольное отключение. Для проверки используйте мультиметр: сопротивление исправной термопары должно составлять 2–5 Ом при комнатной температуре.
Храните дымогенератор в сухом месте, защищенном от пыли. После работы дайте устройству остыть в течение 30–40 минут, затем накрывайте его чехлом из плотной ткани. Избегайте хранения в помещениях с высокой влажностью – металлические детали корродируют, а резиновые уплотнители теряют герметичность. Если дымогенератор не используется более месяца, запускайте его на 5–10 минут раз в две недели для профилактики застоя масла и проверки работоспособности.
Записывайте параметры работы: время эксплуатации, расход масла, замеченные неисправности. Это поможет выявить закономерности и предотвратить поломки. Например, если расход масла увеличился на 30% за короткий срок, проверьте форсунку на засор или износ. Для самодельных дымогенераторов без датчиков используйте внешний термометр (пирометр) для контроля температуры на выходе – оптимальный диапазон 180–250°C. Превышение этих значений указывает на неисправность системы охлаждения или засор фильтра.
