Снятие штатной магнитолы в Honda Accord 7 поколения (2002–2008 гг.) требует точного соблюдения последовательности действий. В отличие от более поздних моделей, где используется стандартный разъем ISO, здесь установлен фирменный 20-контактный штекер Honda, а фиксация панели осуществляется металлическими зажимами. Перед началом работ отключите аккумулятор – это предотвратит сброс настроек бортового компьютера и короткое замыкание при случайном касании проводов.
Вам понадобятся: две пластиковые монтажные лопатки (или аналогичные инструменты из мягкого материала), крестовая отвертка PH2, плоская отвертка с тонким жалом и ключ TORX T20. Избегайте использования металлических предметов – они могут повредить пластиковые защелки центральной консоли. Если магнитола не снималась ранее, будьте готовы к сопротивлению фиксаторов: они часто закисают из-за отсутствия смазки.
Процесс демонтажа начинается с удаления декоративной рамки вокруг магнитолы. Она крепится на четырех скрытых защелках: две сверху (под решеткой воздуховодов) и две снизу (за панелью климат-контроля). Вставьте лопатку в щель между рамкой и центральной консолью, аккуратно отожмите защелку и потяните рамку на себя. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах.
После снятия рамки откроется доступ к двум винтам TORX T20, фиксирующим магнитолу. Они расположены по бокам, на уровне кнопок управления. Выкрутите их, затем возьмите магнитолу за верхнюю часть и потяните на себя. Если она не поддается, проверьте наличие дополнительных защелок: в некоторых версиях Accord 7 установлены боковые фиксаторы, которые нужно отжать плоской отверткой.
Отсоедините разъемы: основной 20-контактный штекер (питание, динамики, антенна) и дополнительный 8-контактный (если установлен CD-чейнджер). Нажмите на фиксатор разъема и потяните его строго вниз – попытка выдернуть штекер под углом может повредить контакты. Если планируете устанавливать новую магнитолу, заранее приобретите переходник с Honda-разъема на ISO или адаптер для сохранения штатной проводки.
Какие инструменты понадобятся для снятия магнитолы
Второй обязательный инструмент – ключи для извлечения самой магнитолы. В Accord 7 используется стандартный размер DIN-разъема, но крепление осуществляется с помощью четырех пружинных фиксаторов. Для их отжатия нужны специальные U-образные ключи длиной 15–20 см, которые вставляются в технологические отверстия по бокам панели. Такие ключи часто идут в комплекте с магнитолами Pioneer или Sony, но их можно приобрести отдельно, например, DIN Removal Keys (артикул HON-001).
Дополнительно пригодится тонкая плоская отвертка с шириной жала не более 3 мм. Она нужна для аккуратного отсоединения разъемов питания и антенны, которые могут быть плотно зафиксированы в гнездах. Важно: отвертку следует обмотать изолентой или надеть на нее силиконовый наконечник, чтобы не повредить контакты. Если разъемы окислены, используйте контактный очиститель CRC Contact Cleaner и мягкую кисть для удаления налета.
Для работы с проводкой потребуются:
- Кусачки-бокорезы с изолированными ручками (для обрезки стяжек).
- Кримпер для обжимки клемм (если планируется замена разъемов).
- Мультиметр с функцией прозвонки (для проверки цепей питания).
- Термоусадочные трубки диаметром 2–4 мм (для изоляции соединений).
Без этих инструментов высок риск короткого замыкания или потери контакта после установки новой магнитолы.
Если магнитола закреплена нестандартно (например, с помощью дополнительных винтов), подготовьте набор бит Torx T10 и T15, а также головку на 8 мм. В некоторых модификациях Accord 7 встречаются крепления под шестигранник 4 мм – проверьте их наличие перед началом работ. Для удобства используйте трещотку с удлинителем 10 см, чтобы добраться до труднодоступных мест за панелью.
Не забудьте о вспомогательных материалах: малярный скотч для фиксации проводов, маркер для маркировки разъемов, перчатки из нитрила (чтобы не оставлять отпечатков на пластике) и фонарик с магнитным основанием. Последний особенно важен: подсветка салона не обеспечивает достаточной видимости при работе с нижними креплениями панели.
Как снять декоративную рамку вокруг магнитолы без повреждений
Начните с поиска скрытых защелок по периметру рамки. В Honda Accord 7 они расположены в верхних углах и по бокам – всего 4–6 точек фиксации. Используйте пластиковую лопатку для демонтажа или тонкую отвертку, обернутую изолентой, чтобы не поцарапать поверхность. Вставьте инструмент в щель между рамкой и панелью на глубину 3–5 мм и аккуратно отожмите защелку, двигаясь от центра к краям. Не прилагайте усилий к нижней части рамки – там часто проходят провода подсветки кнопок.
После освобождения защелок потяните рамку на себя с равномерным усилием. Если она не поддается, проверьте наличие дополнительных креплений: в некоторых модификациях Accord 7 рамка фиксируется винтами под заглушками климат-контроля. Для их снятия подденьте заглушки плоской отверткой и выкрутите винты Torx T15. Избегайте резких движений – пластик рамки хрупкий, особенно при низких температурах.
Обратите внимание на разъемы: после снятия рамки отсоедините шлейфы кнопок управления климатом и аудиосистемой. Они крепятся на защелках – нажмите на фиксаторы пальцами и потяните разъем в сторону. Если шлейф приклеен к обратной стороне рамки, отделите его с помощью пластиковой карты, вводя ее между клеевым слоем и пластиком. Не тяните за провода – это может повредить контакты.
Перед установкой рамки обратно убедитесь, что все защелки целы. Сломанные фиксаторы замените на новые (артикул 71115-SDA-A01 для верхних защелок) или зафиксируйте суперклеем в крайнем случае. При сборке сначала подключите разъемы, затем вставьте рамку в нижнюю часть панели и защелкните по периметру, начиная с верхних углов. Проверьте плотность прилегания – зазоры не должны превышать 1 мм.
Как правильно отсоединить разъемы и антенну от магнитолы
Перед началом отсоединения разъемов убедитесь, что магнитола полностью выключена, а ключ зажигания вынут. На Honda Accord 7 используются два основных типа разъемов: 20-контактный ISO для питания и аудиосигналов, и 8-контактный для дополнительных функций, таких как управление на руле. Первый расположен сзади слева, второй – справа. Нажмите на фиксаторы с обеих сторон разъема большим и указательным пальцами, одновременно потянув корпус на себя.
Антенный разъем находится в верхней части магнитолы и представляет собой коаксиальный штекер с резьбовым соединением. Вращайте пластиковую гайку против часовой стрелки до ослабления, затем аккуратно вытяните кабель. Не тяните за провод – только за металлический наконечник. Если гайка не поддается, нанесите на резьбу каплю силиконовой смазки и подождите 30 секунд.
При отсоединении 20-контактного разъема обратите внимание на цветовую маркировку проводов: желтый – постоянное питание +12В, красный – питание от замка зажигания, черный – масса. Если разъем застрял, не применяйте силу – проверьте, не остался ли защелкнут фиксатор с нижней стороны. Используйте тонкую отвертку для поддевания, но не вставляйте её глубже 2 мм, чтобы не повредить контакты.
8-контактный разъем часто отвечает за CAN-шину и подсветку. Он может иметь дополнительный пластиковый язычок, который нужно отжать вниз перед извлечением. Если магнитола поддерживает управление с руля, этот разъем также содержит провода для передачи сигналов кнопок. Запомните положение разъема или сфотографируйте перед отсоединением, чтобы избежать ошибок при обратной установке.
Если на разъемах присутствуют следы окисления, очистите контакты спиртовой салфеткой или ластиком. Не используйте металлические щетки – они могут повредить покрытие. Для разъемов с плотной посадкой допускается легкое покачивание из стороны в сторону при извлечении, но без рывков. Избегайте перегибов проводов под острыми углами, особенно у антенного кабеля – это может привести к ухудшению сигнала.
При работе с антенным кабелем проверьте состояние экранирующей оплетки. Если она повреждена или оголена, обмотайте участок изолентой после отсоединения. Не допускайте касания центральной жилы с металлическими частями кузова – это вызовет помехи. Для временного хранения антенного разъема используйте пластиковый колпачок или оберните его в фольгу, чтобы предотвратить попадание влаги.
Если магнитола оснащена дополнительным USB- или AUX-разъемом, отсоедините их после основных. Эти кабели обычно имеют отдельные фиксаторы или просто вытягиваются. Не тяните за провода – только за пластиковый корпус разъема. При наличии Bluetooth-модуля или GPS-антенны отключите их аналогичным образом, проверяя наличие скрытых защелок.
После отсоединения всех разъемов закрепите провода скотчем или пластиковыми стяжками, чтобы они не мешали при извлечении магнитолы. Не оставляйте разъемы свисать – это может привести к случайным замыканиям или повреждению контактов. Если планируется длительное хранение магнитолы, упакуйте разъемы в антистатические пакеты и подпишите их для удобства последующей сборки.
Какие крепления удерживают магнитолу в панели Аккорда 7
В Honda Accord 7 (2002–2008 гг.) магнитола фиксируется комбинацией металлических кронштейнов и пластиковых защёлок. Основные элементы крепления – четыре пружинные клипсы по бокам головного устройства, расположенные попарно на левой и правой сторонах. Эти клипсы входят в пазы металлического каркаса панели, обеспечивая жёсткую фиксацию без люфтов. Дополнительно магнитола удерживается двумя винтами с крестообразным шлицем (размер PH2) в нижней части рамки, которые вкручиваются в поперечную балку торпедо.
Сверху и снизу магнитола прижимается пластиковыми направляющими, интегрированными в декоративную рамку. Верхние направляющие выполнены в виде Г-образных выступов, которые вставляются в соответствующие пазы на корпусе магнитолы. Нижние – представляют собой два выступа с защёлками, фиксирующимися за металлическую планку под магнитолой. Эти элементы предотвращают вертикальное смещение устройства при вибрациях.
На задней стороне магнитолы установлены два металлических кронштейна с отверстиями под винты. Они крепятся к поперечной балке торпедо через специальные проушины, расположенные на расстоянии 140 мм друг от друга. Кронштейны имеют регулируемые по высоте выступы, что позволяет компенсировать незначительные перекосы при установке. Для демонтажа требуется ослабить винты на 2–3 оборота, чтобы освободить кронштейны от балки.
По бокам магнитолы находятся четыре пружинные клипсы из закалённой стали толщиной 0,8 мм. Каждая клипса имеет два выступа: верхний – шириной 5 мм, нижний – 3 мм. Выступы входят в пазы металлического каркаса панели с усилием 8–12 Н·м, что обеспечивает надёжное сцепление. Для высвобождения клипс необходимо использовать специальные съёмники или плоские отвёртки шириной не более 4 мм, чтобы не повредить пластиковые элементы панели.
В моделях с двухдиновой магнитолой (например, штатная навигационная система) дополнительно применяются боковые фиксаторы из пластика. Они расположены на уровне средней части устройства и входят в пазы металлического каркаса под углом 45°. Фиксаторы имеют защёлки с обратным ходом, которые блокируются при попытке вытащить магнитолу без предварительного нажатия на них. Для разблокировки требуется одновременно надавить на оба фиксатора с усилием около 5 кг.
В нижней части магнитолы установлен пластиковый упор с резиновой прокладкой, предотвращающий дребезжание при езде. Упор крепится к поперечной балке одним винтом с головкой под шестигранник на 4 мм. При демонтаже этот винт необходимо выкрутить полностью, иначе упор не позволит вынуть магнитолу из панели. Резиновая прокладка часто прилипает к металлу – её можно аккуратно поддеть тонкой отвёрткой.
Для проверки целостности креплений после установки рекомендуется потянуть магнитолу на себя с усилием 15–20 кг. Если устройство не смещается, а клипсы и винты надёжно зафиксированы, крепление выполнено правильно. При обнаружении люфта необходимо повторно затянуть винты на задних кронштейнах и убедиться, что все пружинные клипсы вошли в пазы до характерного щелчка.

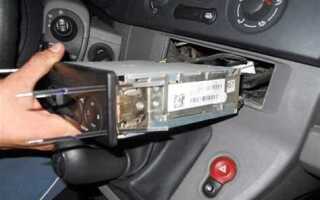

Как аккуратно вынуть магнитолу, не повредив пластик салона
Перед началом демонтажа отключите аккумулятор, чтобы избежать короткого замыкания при случайном касании проводов. На Honda Accord 7 магнитола фиксируется защёлками по периметру, которые легко ломаются при грубом воздействии. Используйте пластиковые монтажные лопатки шириной 5–7 мм – они продаются в наборах для разборки салона и не оставляют царапин.
Вставьте лопатку в щель между магнитолой и центральной консолью с левой стороны, на глубину 10–15 мм. Аккуратно отожмите защёлку, прикладывая усилие в сторону салона, а не вверх или вниз. Повторите действие с правой стороны. Если лопатка не входит, прогрейте пластик феном до 40–50°C – это сделает его эластичнее.
После освобождения боковых защёлок потяните магнитолу на себя, удерживая её за верхний и нижний края. Не дёргайте – на моделях 2002–2005 годов встречаются дополнительные фиксаторы в нижней части, которые требуют лёгкого наклона блока вниз. Если магнитола не поддаётся, проверьте наличие скрытых винтов под декоративной рамкой – иногда их закрывает заглушка диаметром 8 мм.
При извлечении избегайте резких движений: антенный кабель и разъёмы питания расположены сзади и могут зацепиться за металлический каркас. Отсоедините их, нажав на фиксаторы пальцами – инструменты здесь не нужны. Если кабель антенны туго выходит, покрутите его вокруг оси, чтобы ослабить уплотнитель.
Пластиковые накладки вокруг магнитолы удерживаются клипсами с шагом 80–100 мм. Чтобы снять их без повреждений, подденьте край лопаткой и медленно ведите её вдоль стыка, отщёлкивая крепления по одному. Наиболее хрупкие участки – углы и места рядом с кнопками управления климатом.
Если на пластике остались следы от лопатки, удалите их полиролью для пластика на основе силикона. Не используйте абразивные средства – они оставляют матовые пятна. Для восстановления блеска нанесите состав мягкой тканью без ворса и вотрите круговыми движениями.
Собирая консоль обратно, сначала защёлкните верхние крепления магнитолы, затем нижние. Убедитесь, что все клипсы на пластиковых накладках встали на место – иначе при езде появится дребезжание. Проверьте работу магнитолы до установки рамок, чтобы не пришлось разбирать всё повторно.
Что делать, если магнитола застряла или не поддается
Первым делом проверьте, не блокирует ли магнитолу что-то изнутри панели. Часто причиной заклинивания становятся загнутые края пластиковых рамок или сместившиеся крепежные клипсы. Аккуратно просуньте тонкую пластиковую лопатку или кредитную карту по периметру магнитолы, чтобы нащупать препятствия. Если обнаружите зацеп, попробуйте осторожно отжать его, не прилагая чрезмерных усилий – пластик Honda Accord 7 хрупкий и может треснуть.
Если магнитола не выходит при стандартном нажатии на фиксаторы, убедитесь, что вы работаете с правильными точками. В Accord 7-го поколения фиксаторы расположены по бокам магнитолы на уровне средней части корпуса. Нажмите на них одновременно обеими руками или используйте две отвертки с плоским жалом, обернутые изолентой, чтобы не поцарапать поверхность. Избегайте давления на экран – это может привести к его повреждению.
При отсутствии реакции попробуйте слегка покачать магнитолу из стороны в сторону, одновременно нажимая на фиксаторы. Иногда это помогает высвободить заклинившие механизмы. Если магнитола сдвинулась на пару миллиметров, но дальше не идет, не тяните сильнее – возможно, один из фиксаторов не до конца отжался. Вернитесь к предыдущему шагу и повторите нажатие, контролируя равномерность усилия.
В случае, когда магнитола не поддается даже после всех манипуляций, проверьте наличие скрытых винтов. В некоторых комплектациях Honda Accord 7 магнитола может крепиться дополнительными болтами под декоративными заглушками. Осмотрите нижнюю часть панели климата – иногда там прячутся один-два винта под пластиковыми накладками. Для их снятия используйте тонкую отвертку или специальный ключ Torx T10.
Если магнитола застряла из-за деформации корпуса, попробуйте прогреть пластиковые элементы феном на низкой температуре. Направьте поток воздуха на углы панели в течение 30–40 секунд, затем попробуйте снова вытащить устройство. Тепло размягчит пластик, сделав его более податливым. Не перегревайте – высокая температура может вызвать деформацию или расплавление материала.
Когда все методы не дают результата, демонтируйте центральную консоль. Снимите пепельницу, подстаканники и декоративные накладки вокруг магнитолы. Это откроет доступ к задней части устройства и позволит осмотреть крепления с обратной стороны. Возможно, потребуется отсоединить разъемы или открутить дополнительные винты, удерживающие магнитолу в нише.
Если магнитола все равно не поддается, не применяйте грубую силу. Обратитесь в сервисный центр Honda или к специалисту по автоэлектронике. Попытки выломать устройство могут привести к повреждению проводки, разъемов или самой панели, что обернется дорогостоящим ремонтом. В крайнем случае, сфотографируйте проблемный участок и проконсультируйтесь на профильных форумах – владельцы Accord 7 часто сталкиваются с подобными трудностями и могут подсказать неочевидные решения.
