Автомобильный аккумулятор – это химический источник тока, который преобразует накопленную энергию в электрическую при запуске двигателя и питает бортовые системы. Стандартный свинцово-кислотный аккумулятор на 12 В состоит из шести последовательно соединённых ячеек по 2,1 В каждая. Во время зарядки происходит обратный процесс: электрическая энергия от генератора или зарядного устройства восстанавливает химический потенциал электродов, превращая сульфат свинца (PbSO₄) обратно в свинец (Pb) на отрицательном электроде и диоксид свинца (PbO₂) на положительном.
Генератор – основной источник зарядки в автомобиле. При работающем двигателе он вырабатывает напряжение в диапазоне 13,8–14,4 В, что необходимо для эффективного восстановления ёмкости аккумулятора. Если напряжение ниже 13,5 В, зарядка идёт слишком медленно или не происходит вовсе; если выше 14,8 В, начинается интенсивное выделение водорода, что приводит к потере воды из электролита и ускоренному износу пластин. Регулятор напряжения, встроенный в генератор, поддерживает оптимальный уровень, но его неисправность – частая причина перезаряда или недозаряда.
Процесс зарядки делится на две фазы: основную и поддерживающую. В первой фазе ток ограничивается на уровне 10–20% от ёмкости аккумулятора (например, для батареи на 60 А·ч – 6–12 А). Когда напряжение достигает 14,4 В, начинается вторая фаза: ток снижается, а напряжение стабилизируется, предотвращая перегрев и газовыделение. Полная зарядка занимает 8–12 часов при комнатной температуре, но при минусовых температурах время увеличивается в 1,5–2 раза из-за замедления химических реакций.
Неправильная зарядка сокращает срок службы аккумулятора. Например, регулярный недозаряд приводит к сульфатации пластин – образованию крупных кристаллов PbSO₄, которые не растворяются при стандартной зарядке. Для десульфатации применяют специальные режимы с импульсным током или зарядку малым током (0,5–1 А) в течение 24–48 часов. Также критично следить за уровнем электролита: в обслуживаемых батареях он должен покрывать пластины на 10–15 мм. Доливать можно только дистиллированную воду – добавление электролита повышает плотность и ускоряет разрушение пластин.
Современные необслуживаемые аккумуляторы (AGM, EFB, гелевые) требуют более точного контроля параметров зарядки. Например, для AGM-батарей максимальное напряжение не должно превышать 14,7 В, а ток – 30% от ёмкости. Гелевые аккумуляторы особенно чувствительны к перезаряду: превышение 14,2 В приводит к необратимому повреждению геля. При использовании внешних зарядных устройств выбирайте модели с автоматическим переключением режимов и температурной компенсацией – это продлит ресурс батареи на 30–50%.
Какие компоненты участвуют в процессе зарядки аккумулятора
Процесс зарядки автомобильного аккумулятора зависит от слаженной работы нескольких ключевых компонентов, каждый из которых выполняет строго определённую функцию. Основным источником энергии выступает генератор – электрическая машина переменного тока мощностью от 500 до 2000 Вт (в зависимости от модели автомобиля), преобразующая механическую энергию двигателя в электрическую. Генератор поддерживает напряжение в бортовой сети на уровне 13,8–14,4 В при работающем двигателе, что критически важно для стабильной зарядки аккумулятора. Важнейший элемент генератора – регулятор напряжения, который предотвращает перезаряд, ограничивая выходное напряжение в заданных пределах. Без него аккумулятор быстро выйдет из строя из-за кипения электролита и разрушения пластин.
Непосредственно с аккумулятором взаимодействуют:
- Диодный мост – преобразует переменный ток генератора в постоянный, необходимый для зарядки АКБ. Состоит из 6–9 диодов, рассчитанных на ток до 100 А. При выходе из строя одного из диодов напряжение становится пульсирующим, что приводит к недозаряду аккумулятора и сокращению его ресурса.
- Реле-регулятор (внешний или встроенный в генератор) – контролирует ток возбуждения генератора, поддерживая напряжение в оптимальном диапазоне независимо от оборотов двигателя. Современные регуляторы работают по алгоритму широтно-импульсной модуляции (ШИМ), обеспечивая точность ±0,1 В.
- Проводка и клеммы – сечение силовых проводов должно быть не менее 16 мм² для легковых автомобилей и 35 мм² для грузовых, чтобы минимизировать потери напряжения. Окисление клемм увеличивает сопротивление контакта, что снижает эффективность зарядки на 10–30%. Рекомендуется использовать медные клеммы с защитным покрытием и периодически очищать их от окислов.
Дополнительные компоненты, влияющие на процесс зарядки: стартер (при запуске двигателя потребляет до 300–500 А, разряжая аккумулятор, который затем компенсирует потери через генератор), блок управления двигателем (ЭБУ) (корректирует режим зарядки в зависимости от нагрузки на бортовую сеть, например, при включении мощных потребителей – фар, подогрева сидений) и датчик тока батареи (присутствует в системах с умной зарядкой, например, в автомобилях BMW или Mercedes, и позволяет ЭБУ оптимизировать напряжение зарядки с точностью до 0,05 В). При диагностике неисправностей первым делом проверяют напряжение на клеммах АКБ при работающем двигателе – если оно ниже 13,5 В, проблема кроется в генераторе, реле-регуляторе или проводке.
Как генератор преобразует механическую энергию в электрическую
Генератор автомобиля работает на принципе электромагнитной индукции, открытой Фарадеем. Ротор (вращающаяся часть) создаёт магнитное поле за счёт обмотки возбуждения, питаемой током от аккумулятора через щётки и контактные кольца. При вращении коленвала двигателя ремень передаёт крутящий момент на шкив генератора, заставляя ротор вращаться со скоростью 1000–15000 об/мин. Статор (неподвижная часть) состоит из трёх обмоток, расположенных под углом 120° друг к другу, где и возникает переменный ток.
Частота генерируемого тока напрямую зависит от оборотов ротора: при 3000 об/мин частота составляет 50 Гц (для 4-полюсного генератора). Однако автомобильные генераторы выдают переменный ток с частотой 400–1000 Гц, который затем выпрямляется диодным мостом в постоянный. Типовая мощность генератора легкового автомобиля – 1–2 кВт, грузовика – до 3,5 кВт. КПД преобразования механической энергии в электрическую достигает 50–70%, остальное уходит на нагрев и механические потери.
Для стабилизации напряжения в цепь включён регулятор, поддерживающий выходное напряжение в пределах 13,8–14,4 В независимо от оборотов двигателя. При превышении этого значения регулятор уменьшает ток возбуждения, снижая магнитное поле ротора. Если напряжение падает ниже нормы, процесс обратный. Критические параметры: падение напряжения на щётках не должно превышать 0,5 В, а сопротивление обмотки возбуждения – 2,5–5 Ом (зависит от модели).
Износ подшипников, загрязнение контактных колец или ослабление натяжения ремня снижают эффективность преобразования. При падении напряжения ниже 13,5 В на холостых оборотах проверяют состояние ремня (прогиб не более 10–15 мм при усилии 10 кгс), сопротивление обмоток статора (0,1–0,5 Ом между фазами) и диодный мост (прямое падение напряжения 0,5–0,7 В). Замена щёток требуется при их длине менее 5 мм.
Почему напряжение зарядки должно быть в пределах 13,8–14,4 В
Аккумуляторная батарея автомобиля рассчитана на номинальное напряжение 12 В, но для эффективной зарядки требуется превышение этого значения. Диапазон 13,8–14,4 В обеспечивает оптимальный баланс между скоростью восстановления ёмкости и безопасностью. При напряжении ниже 13,8 В химические реакции в свинцово-кислотном аккумуляторе протекают слишком медленно, что приводит к недозаряду и сульфатации пластин. Длительная эксплуатация в таком режиме сокращает ресурс батареи на 30–40%.
Верхняя граница 14,4 В обусловлена физико-химическими ограничениями электролита. Превышение этого значения вызывает интенсивное газообразование – электролиз воды с выделением водорода и кислорода. При 14,5 В скорость потери воды увеличивается в 2–3 раза, что требует частого долива дистиллированной воды в обслуживаемых батареях. В необслуживаемых моделях это приводит к необратимому снижению уровня электролита и деградации активной массы пластин.
13,8 В – минимально допустимое напряжение для поддержания заряда при длительном хранении автомобиля. При этом значении саморазряд компенсируется без риска перезаряда, а ток утечки не превышает 0,1–0,3 А. Для AGM-аккумуляторов рекомендуется нижняя граница диапазона (13,8–14,2 В), так как их конструкция чувствительна к перегреву и избыточному напряжению. Гелевые батареи требуют ещё более точной регулировки – не выше 14,1 В.
Современные генераторы и зарядные устройства оснащаются регуляторами напряжения, поддерживающими выходные параметры в пределах 13,9–14,3 В при температуре 20–25°C. При понижении температуры до -10°C оптимальное напряжение увеличивается на 0,3–0,5 В для компенсации замедления химических процессов. Превышение 14,4 В даже на 0,2 В при отрицательных температурах ускоряет коррозию решёток положительных пластин на 15–20%, что критично для долговечности батареи.

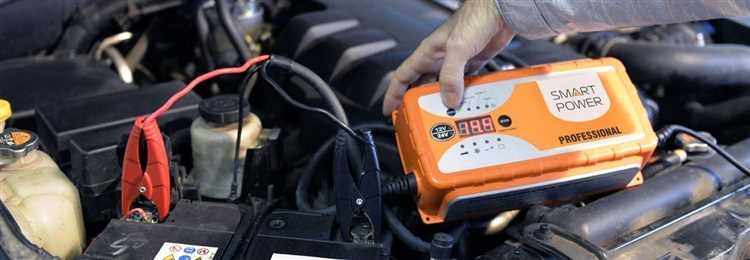

Как реле-регулятор контролирует уровень заряда аккумулятора
Реле-регулятор – электронный или электромеханический узел, стабилизирующий напряжение генератора в пределах 13,8–14,5 В при любых оборотах двигателя. Превышение этого диапазона приводит к кипению электролита и разрушению пластин аккумулятора, а заниженное напряжение – к недозаряду и сульфатации. Современные регуляторы работают по принципу широтно-импульсной модуляции (ШИМ), изменяя скважность сигнала возбуждения обмотки ротора генератора с частотой до 200 Гц.
В классических электромеханических реле-регуляторах (например, РР-380) контроль напряжения осуществляется вибрационным контактом, который размыкает цепь возбуждения при достижении порогового значения. Точность регулировки в таких устройствах составляет ±0,5 В, что недостаточно для современных кальциевых аккумуляторов, требующих стабильности ±0,1 В. Износ контактов и температурная зависимость делают их ненадежными для длительной эксплуатации.
Электронные регуляторы (например, интегрированные в генераторы Bosch или Valeo) используют компаратор напряжения на операционном усилителе, сравнивающий выходное напряжение генератора с опорным (обычно 2,5 В). При превышении порога компаратор отключает транзисторный ключ, разрывая цепь возбуждения. Встроенные термокомпенсационные цепи корректируют напряжение заряда в зависимости от температуры: на каждый градус выше 25°C напряжение снижается на 0,01–0,02 В, предотвращая перезаряд в жарких условиях.
В системах с CAN-шиной реле-регулятор получает данные от блока управления двигателем (ЭБУ) о состоянии аккумулятора, температуре и нагрузке бортовой сети. Это позволяет динамически корректировать напряжение заряда: например, при холодном пуске напряжение повышается до 14,8 В для быстрого восстановления емкости, а при высокой нагрузке (включенные фары, обогрев) – снижается до 13,5 В для предотвращения перегрузки генератора.
Неисправности реле-регулятора проявляются в двух крайних сценариях: хронический недозаряд (напряжение ниже 13,5 В на холостых оборотах) или перезаряд (выше 15 В). Первый случай приводит к сульфатации пластин и падению пускового тока, второй – к выкипанию электролита и коррозии клемм. Диагностика проводится мультиметром: при работающем двигателе напряжение на клеммах аккумулятора должно быть в пределах 13,8–14,4 В независимо от оборотов. Если показания выходят за эти рамки, регулятор подлежит замене.
Для продления срока службы реле-регулятора рекомендуется избегать глубоких разрядов аккумулятора (ниже 10,5 В) и длительной работы двигателя на холостых оборотах с включенными мощными потребителями (кондиционер, обогрев стекол). В зимний период полезно периодически проверять напряжение заряда при температуре ниже -10°C – оно должно быть на 0,2–0,3 В выше стандартного значения для компенсации повышенного внутреннего сопротивления аккумулятора.
В автомобилях с системой «старт-стоп» реле-регулятор интегрирован в интеллектуальный блок управления генератором (например, IBS – Intelligent Battery Sensor). Такие системы анализируют не только напряжение, но и ток заряда, внутреннее сопротивление аккумулятора и его температуру. При обнаружении сульфатации или потери емкости блок может временно повышать напряжение до 15,5 В для десульфатации, а при полной зарядке – снижать до 12,8 В для предотвращения перезаряда.
Замена реле-регулятора требует соблюдения полярности и соответствия модели генератора. Например, для генераторов Mitsubishi MZF0612700 подходит регулятор HUCO 130400, а для Bosch 0124325011 – Valeo 595001. После установки необходимо проверить напряжение заряда на разных оборотах и при включенных потребителях. Если регулятор неисправен, но генератор исправен, допускается временная эксплуатация с внешним регулятором напряжения, подключенным через реле к цепи возбуждения.
