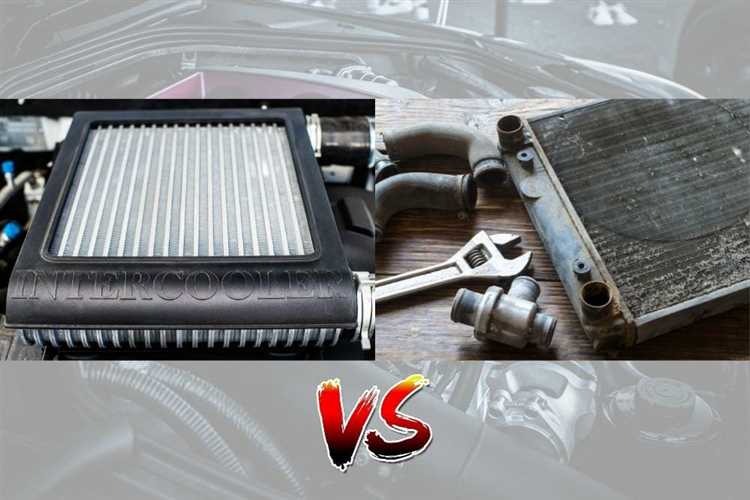

Интеркулер и радиатор – компоненты системы охлаждения, но выполняют принципиально разные задачи. Радиатор отвечает за отвод тепла от охлаждающей жидкости, циркулирующей в двигателе, поддерживая его рабочую температуру в диапазоне 90–110°C. Интеркулер же снижает температуру воздуха, поступающего в цилиндры после турбонаддува, повышая его плотность и эффективность сгорания. Разница в целях определяет конструкцию и материалы: радиаторы чаще изготавливают из алюминия с медными или латунными элементами, а интеркулеры – из алюминия с увеличенной площадью теплообмена.
Температурные режимы работы этих узлов отличаются кардинально. Радиатор работает с жидкостью, нагретой до 100–120°C, и должен выдерживать давление до 1,5 бар. Интеркулер охлаждает воздух, разогретый турбиной до 150–200°C, но не испытывает значительных механических нагрузок. Эффективность интеркулера напрямую влияет на мощность двигателя: снижение температуры наддувочного воздуха на 10°C увеличивает плотность заряда на 3–4%, что эквивалентно приросту мощности до 5% на современных турбированных моторах.
Расположение и обслуживание этих элементов также различаются. Радиатор устанавливается в передней части автомобиля, где обеспечивается максимальный поток встречного воздуха. Интеркулер может размещаться как спереди (front-mount), так и в подкапотном пространстве (top-mount), что влияет на его эффективность. Загрязнение интеркулера масляными отложениями или пылью снижает теплообмен на 15–20%, поэтому рекомендуется чистка каждые 30–50 тыс. км. Радиатор требует контроля уровня охлаждающей жидкости и проверки на герметичность, особенно после 80–100 тыс. км пробега.
Выбор между интеркулером и радиатором при тюнинге зависит от целей. Для увеличения мощности турбированного двигателя замена штатного интеркулера на модель с большей площадью теплообмена (например, с 0,3 до 0,5 м²) даст заметный эффект. При этом радиатор модернизируют только при переходе на более производительный двигатель или в условиях экстремальных нагрузок, например, в гоночных автомобилях. Важно учитывать, что увеличение размеров интеркулера повышает сопротивление воздушному потоку, что может потребовать установки более мощного вентилятора или настройки турбины.
Какие задачи решают интеркулер и радиатор в системе охлаждения
Интеркулер и радиатор выполняют разные, но взаимодополняющие функции в автомобиле, несмотря на схожий принцип работы – отвод тепла. Интеркулер охлаждает воздух, поступающий в двигатель после турбонаддува или компрессора, снижая его температуру на 50–70°C. Это критически важно для бензиновых и дизельных турбомоторов: каждый градус снижения температуры впускного воздуха увеличивает плотность заряда на 0,3–0,5%, что напрямую влияет на мощность и крутящий момент. Например, на двигателях с наддувом 1,5–2 бара охлаждение воздуха с 150°C до 60°C может повысить мощность на 10–15% без изменения настроек ЭБУ.
Радиатор, в отличие от интеркулера, отвечает за охлаждение жидкости в системе охлаждения двигателя. Его основная задача – поддерживать рабочую температуру антифриза в диапазоне 85–105°C, предотвращая перегрев блока цилиндров и головки. Современные алюминиевые радиаторы с трубчато-пластинчатой конструкцией обеспечивают теплоотдачу до 120 кВт при скорости потока воздуха 10 м/с. Недостаточная эффективность радиатора приводит к термическому разрушению прокладки ГБЦ, деформации головки и даже заклиниванию поршней – ремонт таких повреждений обходится в 30–50% стоимости двигателя.
Интеркулер решает проблему детонации в турбированных двигателях. Горячий воздух после турбины увеличивает риск преждевременного воспламенения топливовоздушной смеси, особенно при использовании бензина с октановым числом ниже рекомендованного. Установка интеркулера с фронтальной площадью 0,15–0,25 м² и глубиной 50–80 мм снижает вероятность детонации на 40–60%, позволяя безопасно эксплуатировать двигатель на более высоких нагрузках. Для моторов с наддувом свыше 1,5 бара рекомендуется использовать интеркулеры с водяным охлаждением, так как они эффективнее воздушных на 20–30% при высоких температурах окружающей среды.
Радиатор защищает двигатель от локальных перегревов, особенно в зонах с высокой тепловой нагрузкой: вокруг камеры сгорания, выпускных клапанов и турбины. В системах с раздельным охлаждением (например, у BMW N57) радиатор поддерживает температуру масла в пределах 90–110°C, предотвращая его окисление и потерю смазывающих свойств. При пробеге свыше 100 000 км рекомендуется проверять радиатор на наличие микротрещин и засоров – даже 5% снижение пропускной способности увеличивает температуру двигателя на 8–12°C, что сокращает ресурс на 15–20%.
Интеркулер снижает нагрузку на турбокомпрессор. Горячий воздух после турбины увеличивает противодавление в системе впуска, заставляя турбину работать с большей нагрузкой. Охлаждение воздуха до 40–60°C уменьшает противодавление на 15–25%, продлевая срок службы турбины на 20–30%. Для двигателей с высокой степенью форсировки (например, Subaru EJ257) критически важно использовать интеркулеры с низким сопротивлением потоку – каждый дополнительный кПа потерь давления снижает мощность на 1–2%.
Радиатор обеспечивает стабильную работу системы охлаждения в экстремальных условиях. При движении в пробках или буксировке прицепа тепловая нагрузка на двигатель возрастает в 2–3 раза. Радиаторы с увеличенной фронтальной площадью (например, 700×450 мм для грузовиков) и дополнительными рядами трубок (до 4–6) способны отводить до 200 кВт тепла. В регионах с жарким климатом рекомендуется устанавливать радиаторы с повышенной теплоемкостью или дополнительные масляные теплообменники, так как стандартные системы охлаждения теряют эффективность при температуре окружающего воздуха выше 35°C.
Интеркулер влияет на расход топлива. Охлажденный воздух позволяет ЭБУ двигателя корректировать угол опережения зажигания и состав топливовоздушной смеси для оптимального сгорания. На двигателях с непосредственным впрыском (например, Volkswagen EA888) снижение температуры впускного воздуха на 30°C уменьшает расход топлива на 3–5% в городском цикле. Однако чрезмерное охлаждение (ниже 30°C) может привести к конденсации влаги в интеркулере, что вызывает гидроудар при резком ускорении – для предотвращения этого устанавливают дренажные клапаны или используют антиконденсатные покрытия.
Радиатор защищает электронные компоненты двигателя. Современные системы управления (например, Bosch MED17) критически зависят от температурного режима: перегрев ЭБУ или датчиков может привести к ошибкам в работе двигателя и даже его аварийному отключению. Радиаторы с интегрированными теплообменниками для охлаждения трансмиссионного масла (как у Audi S-tronic) поддерживают температуру масла в пределах 80–100°C, предотвращая деградацию фрикционных накладок и электронных блоков управления коробкой передач. При замене радиатора рекомендуется использовать оригинальные детали или аналоги с идентичными тепловыми характеристиками – разница в 10% по теплоотдаче может привести к нестабильной работе двигателя на высоких оборотах.
Как устроен интеркулер и из каких материалов его производят
Основные материалы для производства интеркулеров – алюминий и его сплавы (например, AA3003 или AA6061). Алюминий выбирают за высокую теплопроводность (около 200 Вт/м·К), малый вес и коррозионную стойкость. Трубки изготавливают методом экструзии или пайки, а ребра – из тонколистового алюминия толщиной 0,05–0,15 мм. Для спортивных и тюнингованных автомобилей иногда используют медные интеркулеры, теплопроводность которых достигает 400 Вт/м·К, но они тяжелее и дороже. В серийных моделях медь применяют редко из-за стоимости и склонности к окислению.
Бачки интеркулера чаще всего делают из пластика (полиамид с армированием стекловолокном) или алюминия. Пластиковые бачки дешевле, легче и проще в производстве, но менее устойчивы к высоким температурам (до 150–180°C). Алюминиевые бачки выдерживают до 250°C, лучше переносят вибрации и механические нагрузки, но увеличивают вес конструкции. В некоторых высокопроизводительных системах бачки изготавливают из композитных материалов, сочетающих прочность металла и легкость пластика.
Эффективность интеркулера зависит от площади теплообмена и аэродинамики каналов. Оптимальная толщина ребер – 0,1–0,2 мм, а шаг между ними – 1,5–3 мм: это обеспечивает баланс между теплоотдачей и сопротивлением воздушному потоку. Для улучшения теплообмена внутренние поверхности трубок иногда покрывают микрорельефом или наносят специальные покрытия, например, гидрофильные, снижающие образование конденсата. В гоночных автомобилях применяют интеркулеры с увеличенной фронтальной площадью и минимальным количеством изгибов в патрубках, чтобы минимизировать потери давления наддува.
Чем отличается конструкция радиатора двигателя от интеркулера
Радиатор двигателя и интеркулер выполняют схожие функции охлаждения, но их конструкция принципиально различается из-за специфики рабочих сред. Радиатор системы охлаждения двигателя рассчитан на циркуляцию жидкого теплоносителя – обычно смеси воды и антифриза с температурой до 110–120°C. Его сердцевина состоит из алюминиевых или медных трубок с припаянными пластинами-ламелями, увеличивающими площадь теплообмена. Трубки часто имеют овальное или плоское сечение для снижения аэродинамического сопротивления и повышения эффективности при обдуве вентилятором. Входной и выходной бачки радиатора оснащены патрубками для подключения к контуру охлаждения, а в некоторых моделях – дополнительными клапанами для регулировки давления.
Интеркулер, напротив, работает с воздухом под давлением, температура которого на выходе из турбокомпрессора может достигать 150–200°C. Его конструкция оптимизирована для максимально быстрого снижения температуры воздуха при минимальных потерях давления. Сердцевина интеркулера чаще всего представляет собой набор тонкостенных алюминиевых трубок с внутренними перегородками или гофрированными вставками, создающими турбулентность для улучшения теплоотдачи. Ламели между трубками расположены реже, чем в радиаторе, чтобы не препятствовать потоку воздуха, а входные и выходные патрубки имеют увеличенное сечение для снижения сопротивления. В спортивных и высоконагруженных системах применяют интеркулеры с U-образными или двухрядными трубками для повышения эффективности при компактных размерах.
Ключевое отличие кроется в материалах и технологии изготовления. Радиаторы двигателя часто изготавливают из меди или алюминия с припоем на основе кремния для обеспечения герметичности при высоком давлении (до 1,5 бар). Интеркулеры, особенно для тюнингованных двигателей, используют высокопрочные алюминиевые сплавы с антикоррозийным покрытием, так как они подвержены вибрациям и термоциклическим нагрузкам. Для снижения веса и улучшения теплообмена в интеркулерах применяют пайку в вакууме или аргонодуговую сварку, а в радиаторах – механическое соединение трубок с бачками через резиновые уплотнители. При выборе интеркулера для форсированного двигателя обращайте внимание на толщину стенок трубок – не менее 0,8 мм для предотвращения деформации при высоком наддуве.
Расположение и крепление также диктуют конструктивные особенности. Радиатор двигателя устанавливается в передней части автомобиля, где обеспечивается максимальный обдув набегающим потоком воздуха, и крепится через резиновые подушки для гашения вибраций. Интеркулеры чаще размещают перед основным радиатором (front-mount) или в крыле (side-mount), но в высокопроизводительных системах используют топ-монтаж с отдельным воздухозаборником на капоте. Для интеркулеров критически важна герметичность соединений – даже небольшая утечка воздуха под давлением приводит к падению мощности. При установке проверяйте затяжку хомутов и используйте силиконовые патрубки с армированием, выдерживающие температуру до 250°C и давление 2–3 бара.
Где расположены интеркулер и радиатор в подкапотном пространстве
Радиатор в большинстве автомобилей установлен в передней части подкапотного пространства, непосредственно за решёткой радиатора. Его задача – максимально эффективно охлаждать антифриз за счёт набегающего потока воздуха при движении. В некоторых моделях с продольным расположением двигателя (например, BMW 3-й серии, Mercedes-Benz W204) радиатор смещён ближе к центру, а в машинах с поперечным мотором (как у Volkswagen Golf или Toyota Corolla) он занимает стандартное фронтальное положение. При тюнинге или замене важно учитывать зазоры: минимальное расстояние до вентилятора – 10–15 мм, иначе эффективность охлаждения снизится на 20–30%.
Интеркулер чаще всего размещают в трёх зонах:
- Фронтальный монтаж – перед радиатором (характерно для Subaru WRX, Ford Focus RS). Преимущество: прямой обдув, но риск повреждения камнями или грязью. Рекомендуется устанавливать защитную сетку с ячейкой 3–5 мм.
- Верхнее расположение – над двигателем (как у Audi S3, Volkswagen GTI). Воздух поступает через воздухозаборник на капоте. Недостаток: перегрев при стоянии в пробках из-за отсутствия принудительного обдува. Решение – дополнительный электровентилятор с термодатчиком (порог срабатывания – 60°C).
- Боковой монтаж – в крыле или за бампером (Mazda 3 MPS, Hyundai i30 N). Используется при ограниченном пространстве, но требует герметичных воздуховодов – утечка воздуха на 5% снижает мощность турбомотора на 8–12 л.с.
При диагностике обращайте внимание на крепёж: радиатор фиксируется через резиновые подушки (их износ приводит к вибрации и трещинам патрубков), а интеркулер – на кронштейны с демпферами (например, у Porsche 911 Turbo они алюминиевые с силиконовыми вставками). В автомобилях с системой Start-Stop (Kia Ceed, Renault Arkana) радиатор может иметь дополнительный малый контур для быстрого прогрева – его патрубки тоньше основных на 2–3 мм. Для интеркулеров критично расстояние до турбины: оптимальная длина воздуховода – 40–60 см; превышение на 20 см увеличивает турбояму на 0,3–0,5 секунды.
Какой теплоноситель используется в интеркулере и радиаторе
В интеркулере теплоносителем выступает воздух, нагнетаемый турбокомпрессором. Его температура после сжатия достигает 120–200°C, а эффективность охлаждения зависит от плотности потока и площади теплообменной поверхности. Для снижения тепловых потерь используют алюминиевые пластинчато-трубчатые конструкции с ребрами, увеличивающими площадь контакта до 30–50% без роста габаритов. В системах с жидкостным охлаждением (например, в некоторых моделях BMW или Porsche) применяют смесь воды и этиленгликоля (50/50), циркулирующую через отдельный контур с теплообменником, что снижает температуру наддувочного воздуха на 40–60°C при высоких нагрузках.
Радиатор системы охлаждения двигателя использует антифриз на основе этиленгликоля или пропиленгликоля с пакетом присадок (силикаты, карбоксилаты, гибридные составы). Концентрация этиленгликоля в смеси с водой (обычно 40–60%) определяет температурный диапазон: −30°C до +130°C для стандартных условий. Для алюминиевых радиаторов рекомендуется использовать антифризы с карбоксилатными присадками (G12, G12+), предотвращающими коррозию и образование отложений. В тяжелых условиях эксплуатации (буксировка, жаркий климат) эффективнее составы с повышенной теплоемкостью, например, на основе пропиленгликоля, который менее токсичен и имеет температуру кипения на 5–7°C выше, чем у этиленгликоля.
Влияние интеркулера и радиатора на мощность и расход топлива
Интеркулер напрямую влияет на плотность воздуха, поступающего в цилиндры. При охлаждении наддувочного воздуха на 50°C его плотность увеличивается на ~15%, что позволяет сжечь больше топлива за такт и повысить мощность на 10–20% без изменения настроек ЭБУ. Например, турбированный двигатель объёмом 2.0 л с интеркулером эффективностью 70% выдаёт на 25–30 л.с. больше, чем без него, при тех же оборотах. Однако неэффективный интеркулер (с перепадом температур менее 30°C) снижает прирост мощности до 5–8%, а при загрязнении или малом проходном сечении может вызвать детонацию из-за перегрева смеси.
Радиатор системы охлаждения поддерживает оптимальный тепловой режим двигателя, косвенно влияя на расход топлива. При перегреве ЭБУ снижает угол опережения зажигания на 3–5°, что увеличивает расход на 5–12% и снижает мощность на 8–15%. Засорённый радиатор (с потерей теплоотдачи на 40%) приводит к росту температуры ОЖ на 15–20°C, что в городском цикле повышает расход на 0.7–1.2 л/100 км. Для дизельных двигателей критичен порог в 95°C – превышение на каждые 5°C выше этой отметки увеличивает расход на 2–4%.
Совместная работа интеркулера и радиатора оптимизирует термодинамические процессы. При температуре наддувочного воздуха ниже 50°C и ОЖ в пределах 85–90°C двигатель работает в режиме максимального КПД: расход топлива снижается на 3–7%, а крутящий момент возрастает на 12–18% в диапазоне 2000–4000 об/мин. Для достижения таких показателей рекомендуется использовать интеркулер с фронтальной площадью не менее 0.3 м² для двигателей мощностью до 250 л.с. и радиатор с алюминиевым сердечником толщиной 32–40 мм. Чистка интеркулера каждые 30 000 км и промывка радиатора раз в 2 года сохраняют заявленные характеристики на 90% от заводских.
