Как подключить диагностический адаптер elm327

ELM327 – это микроконтроллер, преобразующий сигналы OBD-II в понятный для смартфона или компьютера формат. Большинство адаптеров работают по Bluetooth, Wi-Fi или USB, но не все версии поддерживают полный набор протоколов. Перед покупкой проверьте совместимость с вашим автомобилем: ELM327 v1.5 и новее корректно работают с CAN-шиной, а устаревшие версии (например, v1.4) могут не распознавать современные протоколы.

Разъём OBD-II расположен в салоне автомобиля, обычно под рулевой колонкой, за бардачком или в районе центральной консоли. В европейских и американских моделях с 2001 года (бензин) и 2004 года (дизель) он стандартизирован, но в некоторых азиатских авто (например, Toyota до 2005 года) может использоваться нестандартное расположение. Если разъём не найден, сверьтесь с документацией или поищите его в районе педалей.

Подключение начинается с установки драйверов для адаптера. Для Windows потребуется CH340 или FTDI (зависит от чипа), для Android – приложение типа Torque Pro или Car Scanner. iOS-версии ELM327 работают только с Wi-Fi-адаптерами из-за ограничений Bluetooth. После сопряжения проверьте соединение: в приложении должен отобразиться VIN-код автомобиля и текущие параметры (об/мин, температура, напряжение). Если данные не считываются, перезагрузите адаптер и убедитесь, что зажигание включено.

Не все параметры доступны через базовый набор PID. Для расширенной диагностики (например, считывания ошибок ABS или подушек безопасности) потребуется адаптер с поддержкой CAN 29 бит или специальные приложения, такие как FORScan для Ford. Избегайте дешёвых клонов ELM327 с чипом v2.1 – они часто некорректно работают с протоколами ISO 9141-2 и KWP2000, используемыми в старых автомобилях.

Подключение ELM327 к автомобилю: пошаговая инструкция

Перед началом убедитесь, что автомобиль поддерживает OBD-II – стандарт действует для машин, выпущенных после 1996 года в США, 2001 года в Европе (бензиновые) и 2004 года (дизельные). Найдите диагностический разъём: чаще всего он расположен под рулевой колонкой, за бардачком или в районе центральной консоли. В редких случаях (например, у некоторых моделей Renault или Peugeot) разъём может быть скрыт под пластиковой заглушкой или за панелью приборов – уточните расположение по сервисной документации.

Подключите адаптер ELM327 к разъёму OBD-II до запуска двигателя. Совместимость зависит от протокола: классические версии работают с CAN, ISO 9141-2, J1850 PWM/VPW, а более новые – с протоколами высокоскоростного CAN (500 кбит/с). Если адаптер не определяется, проверьте питание: напряжение на контактах 16 (+12 В) и 4/5 (масса) должно быть стабильным. Для автомобилей с системой Start-Stop отключите её перед диагностикой, чтобы избежать прерываний связи.

Настройте программное обеспечение. Для Android используйте Torque Pro или Car Scanner, для iOS – OBD Auto Doctor, для Windows – ScanMaster-ELM. В настройках укажите тип адаптера (ELM327), скорость порта (обычно 38400 или 115200 бод) и протокол автомобиля. Если ПО не подключается, сбросьте адаптер: отсоедините его на 30 секунд, затем подключите заново. Для старых адаптеров с Bluetooth 2.0 может потребоваться ручной ввод PIN-кода (по умолчанию «1234» или «0000»).

После успешного подключения выполните базовую диагностику: считайте коды ошибок (DTC), проверьте параметры в реальном времени (об/мин, температура охлаждающей жидкости, напряжение бортовой сети). Если адаптер теряет связь при работающем двигателе, замените кабель USB или Bluetooth-модуль – частая причина сбоев в дешёвых клонах ELM327. Для продвинутой диагностики используйте PID-запросы: например, «01 0C» для оборотов или «01 05» для температуры охлаждающей жидкости. Избегайте длительной работы с адаптером при выключенном зажигании – это разряжает аккумулятор.

Выбор правильной версии ELM327 для вашего автомобиля

ELM327 выпускается в нескольких аппаратных версиях, отличающихся протоколами диагностики и совместимостью. Базовые модели (v1.0–v1.3) поддерживают только OBD-II (ISO 9141-2, SAE J1850 PWM/VPW, ISO 14230-4 KWP2000), что ограничивает их применение на автомобилях до 2008 года. Для современных машин с CAN-шиной (ISO 15765-4) требуются версии v1.4 и выше – они работают с протоколами высокоскоростной передачи данных (500 кбит/с), используемыми в большинстве авто после 2010 года.

Автомобили европейского рынка (VAG, BMW, Mercedes) часто используют расширенные протоколы UDS (Unified Diagnostic Services) или KWP2000 с длинными идентификаторами сообщений. Версии ELM327 v1.5 и новее поддерживают эти стандарты, но для полноценной работы с блоком управления двигателем (ECU) или коробкой передач может потребоваться адаптер с чипом STN1110 или STN2255 – они обрабатывают больше PIDs и работают стабильнее при высоких нагрузках на шину.

Китайские клоны ELM327 часто маркируются как «v2.1» или «Bluetooth 4.0», но реальная функциональность зависит от прошивки. Дешевые адаптеры (стоимостью до 500 рублей) обычно основаны на устаревшем чипе PIC18F25K80, который не поддерживает мультифреймовые запросы (например, для чтения VIN-кода или данных с датчиков давления в шинах). Проверяйте наличие сертификата FCC или CE – это косвенный признак качественной сборки.

Для автомобилей с гибридными или электрическими силовыми установками (Toyota Prius, Nissan Leaf) критически важна поддержка протокола SAE J2534. Стандартные ELM327 его не реализуют, поэтому потребуется специализированный адаптер типа OBDLink EX или Tactrix OpenPort 2.0. Эти устройства способны работать с высоковольтными системами и обеспечивают доступ к параметрам батареи, рекуперативного торможения и температурным датчикам инвертора.

Адаптеры с Wi-Fi-интерфейсом (например, ELM327 v1.5 Wi-Fi) удобны для работы с iOS-устройствами, но создают задержки при передаче данных из-за особенностей сетевого стека. Bluetooth-версии (особенно с модулем HC-05) стабильнее в условиях электромагнитных помех от двигателя, но требуют сопряжения с устройством перед каждым подключением. Для постоянного мониторинга (например, через Torque Pro) лучше выбирать адаптеры с Bluetooth Low Energy (BLE) – они потребляют меньше энергии и не разряжают бортовую сеть.

На рынке встречаются адаптеры с дополнительными функциями: встроенными GPS-модулями, слотами для карт памяти или поддержкой протокола J1939 (для грузовых автомобилей). Если ваш автомобиль использует CAN FD (Flexible Data-Rate, до 8 Мбит/с), потребуется адаптер на базе чипа LAUNCH или Autel – стандартный ELM327 с этой задачей не справится. Перед покупкой уточняйте совместимость с конкретной моделью авто на форумах владельцев или в базе данных OpenOBD.

Прошивка ELM327 может быть обновлена через официальный сайт производителя, но для китайских клонов это часто невозможно из-за отсутствия доступа к загрузчику. Версии с открытой прошивкой (например, ELM327 Mini) позволяют модифицировать параметры инициализации шины, что полезно для диагностики нестандартных ECU. Однако вмешательство в прошивку может привести к потере гарантии или нестабильной работе адаптера.

При выборе обращайте внимание на длину кабеля: стандартные адаптеры имеют провод 1–1,5 метра, чего достаточно для легковых автомобилей. Для грузовиков или автобусов с диагностическим разъемом в труднодоступных местах (например, под сиденьем) потребуется удлинитель или адаптер с кабелем 3–5 метров. Избегайте моделей с тонкими проводами – они перегреваются при длительной работе и могут вызвать короткое замыкание в бортовой сети.

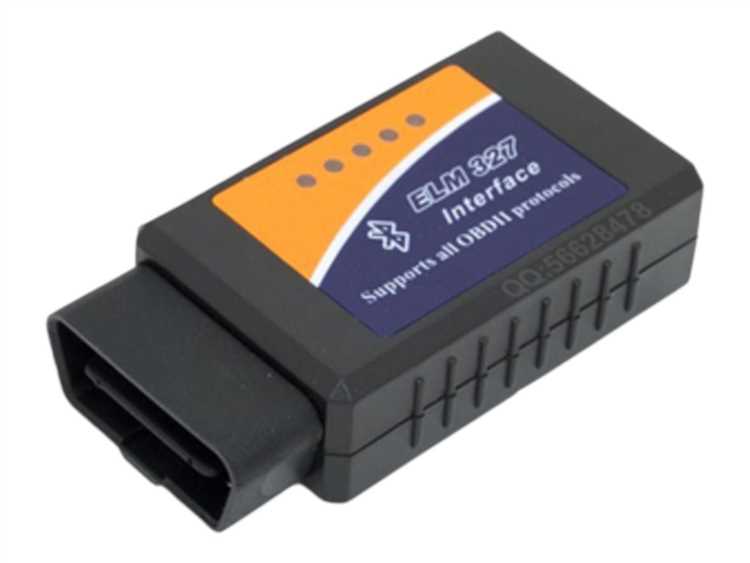

Подготовка диагностического разъема OBD-II перед подключением

Перед подключением ELM327 убедитесь, что разъем OBD-II в автомобиле доступен и не имеет механических повреждений. Стандартный разъем расположен в радиусе 1 метра от рулевой колонки, чаще всего под приборной панелью, рядом с блоком предохранителей или в нише для ног водителя. В редких случаях (например, в некоторых моделях Toyota или Lexus) он может быть скрыт за декоративной заглушкой или крышкой – проверьте руководство по эксплуатации автомобиля для точного местоположения.

Очистите контакты разъема от пыли, грязи и окислов. Используйте мягкую кисть или сжатый воздух для удаления мелких частиц. При наличии коррозии протрите контакты спиртовой салфеткой или специальным очистителем для электроники (например, CRC Contact Cleaner). Избегайте металлических инструментов – они могут повредить позолоченные контакты. Особое внимание уделите контактам 6 (CAN-H) и 14 (CAN-L), так как они чаще всего используются для диагностики современных автомобилей.

• Проверьте напряжение на контакте 16 (питание +12В) с помощью мультиметра. Допустимый диапазон – 11–14В. Если напряжение отсутствует или ниже нормы, проблема может быть в предохранителе, проводке или неисправности бортовой сети.
• Убедитесь, что контакт 4 (масса) надежно соединен с кузовом автомобиля. Плохой контакт здесь вызывает ошибки связи с адаптером.
• В автомобилях с системой Start-Stop (например, BMW, Mercedes) разъем может обесточиваться при выключенном зажигании. Включите зажигание в положение «ON» (двигатель не запускайте) перед подключением.

Если разъем ранее не использовался, проверьте его на наличие заводской заглушки или защитной пленки. В некоторых автомобилях (особенно азиатских производителей) разъем может быть закрыт пластиковой крышкой с надписью «OBD-II» или «DLC». Снимите ее аккуратно, не прилагая чрезмерных усилий, чтобы не повредить крепления. В старых автомобилях (до 2000 года) разъем может не соответствовать стандарту OBD-II – в этом случае потребуется переходник или специализированный адаптер.

После подготовки разъема подключите ELM327, но не фиксируйте его сразу. Слегка покачайте адаптер в разъеме, чтобы убедиться в надежности контакта. Если индикатор питания на ELM327 не загорается, отключите его и повторите проверку напряжения на контактах 16 и 4. В случае повторной неисправности обратитесь к электрической схеме автомобиля – возможен обрыв цепи или неисправность модуля управления.

Установка и настройка программного обеспечения для ELM327

Выбор ПО зависит от операционной системы и задач диагностики. Для Android оптимальны Torque Pro (платная версия с расширенными функциями) или OBD Auto Doctor (поддержка русского языка, базовый функционал). На iOS используйте Car Scanner ELM OBD2 (бесплатная версия ограничена 10 PID, платная – до 200) или OBD Fusion (совместимость с широким списком адаптеров). Для Windows подойдут FORScan (для Ford, Mazda, Lincoln, Mercury) или ScanMaster ELM (поддержка протоколов J1850 PWM/VPW). Перед установкой проверьте совместимость ПО с версией ELM327: v1.5 и новее работают с большинством программ, v2.1+ требует драйверов CH340 для стабильного подключения.

1. Скачайте ПО из официальных источников: Google Play, App Store или сайтов разработчиков. Избегайте сторонних сборок – они часто содержат вредоносное ПО или некорректные прошивки.
2. Подключите ELM327 к OBD-II разъему автомобиля, затем включите зажигание (двигатель запускать не обязательно).
3. В настройках Bluetooth/Wi-Fi устройства найдите адаптер (имя обычно содержит «OBDII» или «ELM327»). Пароль по умолчанию – 1234 или 0000.
4. В выбранной программе укажите тип подключения (Bluetooth/Wi-Fi/USB) и выберите адаптер из списка доступных устройств.
5. Настройте параметры диагностики: выберите марку автомобиля (если требуется), протокол связи (автоопределение работает в 90% случаев, для старых авто укажите вручную, например, ISO 9141-2 для азиатских машин до 2004 года).
6. Проверьте соединение: отправьте команду ATZ через терминал программы – ответ должен содержать версию прошивки адаптера.
7. Для расширенной диагностики активируйте PID в настройках (например, в Torque Pro добавьте датчики через «Настройки → Управление PID»).

При проблемах с подключением обновите прошивку ELM327 через официальные утилиты (например, ELMConfig для Windows) или сбросьте настройки адаптера командой ATD.

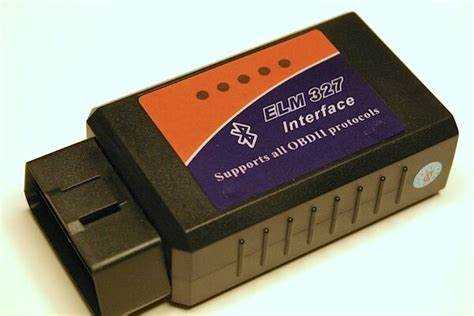

Поиск и сопряжение адаптера ELM327 с мобильным устройством или компьютером

Перед началом сопряжения убедитесь, что адаптер ELM327 поддерживает нужный протокол беспроводной связи. Версии с Bluetooth (обычно 2.1 или 4.0) совместимы с Android и Windows, но могут не работать с iOS из-за ограничений Apple. Wi-Fi-версии подходят для всех платформ, но требуют ручной настройки IP-адреса (обычно 192.168.0.10 или 192.168.0.11) и маски подсети (255.255.255.0). USB-адаптеры используют драйверы CH340 или FTDI – проверьте их наличие в диспетчере устройств Windows или через lsusb в Linux.

Для сопряжения по Bluetooth включите адаптер, переведя его в режим обнаружения (индикатор мигает синим). На Android откройте «Настройки Bluetooth», найдите устройство с именем «OBDII» или «ELM327» и введите стандартный PIN-код: 1234 или 0000. На iOS Bluetooth-адаптеры не поддерживаются – используйте Wi-Fi: подключитесь к сети адаптера (SSID обычно начинается с «OBDII»), затем в настройках приложения укажите IP-адрес адаптера. На Windows 10/11 откройте «Параметры Bluetooth», добавьте устройство и выберите COM-порт, который будет назначен адаптеру (например, COM3).

После успешного сопряжения запустите диагностическое приложение и выберите соответствующий протокол связи. В большинстве случаев подойдет автоматический режим, но для старых автомобилей (до 2004 года) может потребоваться ручной выбор: ISO 9141-2 (азиатские и европейские авто) или SAE J1850 PWM/VPW (американские). Если соединение не устанавливается, проверьте напряжение на OBD-II разъеме автомобиля – оно должно быть в пределах 12–14 В. При использовании Wi-Fi на iOS отключите VPN и сбросьте настройки сети адаптера через веб-интерфейс (доступен по адресу 192.168.0.1).
