Резистор вентилятора охлаждения – ключевой элемент системы управления оборотами электродвигателя. Его отказ приводит к работе вентилятора только на максимальных оборотах или полному отсутствию вращения. В большинстве автомобилей резистор расположен в непосредственной близости к электродвигателю, часто за радиатором или в воздуховоде, где подвержен воздействию высоких температур и влаги. Типичные признаки неисправности: вентилятор не включается на малых скоростях, работает только на последней ступени или срабатывает с задержкой.
При замене резистора используйте только оригинальные или сертифицированные аналоги. Дешевые неоригинальные детали часто имеют заниженное сечение проводников или некачественные контакты, что приводит к повторному выходу из строя. После установки нового резистора проверьте работу вентилятора на всех скоростях, а также убедитесь в отсутствии посторонних шумов – вибрация или трение лопастей о кожух могут указывать на механические неисправности.
Какие признаки указывают на неисправность резистора вентилятора
Первый и самый очевидный признак – вентилятор охлаждения работает только на максимальной скорости или не включается вовсе. Резистор отвечает за переключение режимов вращения: при его поломке цепь управления обрывается, и система переходит в аварийный режим, активируя вентилятор на полную мощность (обычно 12 В) или отключая его. Если при прогретом двигателе вентилятор не запускается даже при достижении температуры 100–105°C (для большинства автомобилей), а предохранители и реле исправны, резистор – вероятная причина.
Другой симптом – нестабильная работа вентилятора на промежуточных скоростях. Например, на холостом ходу он может включаться рывками или работать только на одной из ступеней (чаще всего на второй или третьей). Это происходит из-за обгорания контактов резистора или перегрева его элементов, что приводит к периодическому разрыву цепи. Для проверки можно принудительно подать напряжение на разъем вентилятора: если он запускается только при прямом подключении к аккумулятору, резистор неисправен.
Где находится резистор вентилятора охлаждения в разных моделях авто
В автомобилях Volkswagen Golf IV (1997–2003) и Passat B5 (1996–2005) резистор вентилятора отопителя расположен под панелью приборов, с правой стороны от педального узла. К нему ведет жгут проводов, закрепленный на пластиковом кожухе моторчика печки. Для доступа потребуется снять нижнюю часть торпедо и отсоединить разъем от блока управления климатом. На моделях с кондиционером резистор часто интегрирован в модуль вентилятора, что усложняет замену – в таких случаях проще менять узел целиком.
В Ford Focus II (2004–2011) резистор вентилятора охлаждения двигателя (не путать с отопителем) установлен на радиаторе, рядом с электродвигателем вентилятора. Он представляет собой небольшой алюминиевый блок с ребристым радиатором и подключается через двухконтактный разъем. На моделях с двухскоростным вентилятором резистор отсутствует – регулировка осуществляется через реле. В салонном вентиляторе резистор спрятан за перчаточным ящиком, за пластиковой крышкой воздуховода.
На Toyota Corolla E12 (2000–2006) и Avensis T25 (2003–2009) резистор отопителя расположен в блоке вентилятора, под капотом, с правой стороны моторного отсека. Он закреплен на пластиковом корпусе воздухозаборника и закрыт защитной крышкой. Для замены достаточно отсоединить разъем и открутить два болта. В моделях с автоматической климатической установкой резистор может быть частью электронного модуля, что требует диагностики сканером перед демонтажем.
В Lada Granta и Kalina 2 резистор вентилятора печки находится под центральной консолью, за блоком предохранителей. Доступ открывается после снятия нижней пластиковой накладки и отсоединения разъема от моторчика. Резистор крепится на металлической пластине одним винтом и имеет три контакта. На моделях с кондиционером расположение не меняется, но для замены может потребоваться частичный демонтаж воздуховодов из-за ограниченного пространства.
Какие инструменты понадобятся для диагностики резистора
Набор щупов с тонкими наконечниками необходим для точного подключения к контактам резистора, особенно если доступ к ним ограничен. Избегайте использования поврежденных или окисленных щупов – они искажают показания. Для труднодоступных мест подойдут щупы с гибкими проводами или удлинителями.
Отвертка с магнитным наконечником или трещоткой поможет демонтировать защитные панели и крепления, мешающие доступу к резистору. В некоторых моделях автомобилей (например, Volkswagen Passat B6 или Ford Focus 3) резистор расположен за бардачком или под приборной панелью, где требуется инструмент с удлиненным жалом.
Паяльник мощностью 40–60 Вт с тонким жалом пригодится, если потребуется заменить поврежденные контакты или перепаять резистор. Используйте припой с флюсом для обеспечения надежного соединения. В случае отсутствия опыта пайки лучше заменить резистор целиком – некачественный ремонт приведет к перегреву и повторному выходу из строя.
Тепловизор или пирометр позволит выявить локальный перегрев резистора, что указывает на межвитковое замыкание или нарушение теплоотвода. Если таких приборов нет, косвенным признаком неисправности станет потемнение корпуса или оплавление изоляции. Проверяйте температуру после 5–10 минут работы вентилятора на максимальной скорости.
Как проверить резистор мультимератором на обрыв и короткое замыкание
Замените резистор при обнаружении обрыва, короткого замыкания или значительного отклонения сопротивления. Используйте деталь с идентичными параметрами: номиналом, мощностью (обычно 10–25 Вт) и типом корпуса. После установки проверьте работу вентилятора на всех скоростях – неравномерное вращение или отсутствие реакции на переключение указывают на неисправность контроллера или проводки.
Пошаговая инструкция по снятию резистора для проверки
Перед началом работ отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит риск короткого замыкания и повреждения электроники. Резистор вентилятора охлаждения обычно расположен в моторном отсеке, рядом с блоком предохранителей или непосредственно на корпусе вентилятора. Уточните его точное местоположение по сервисной документации вашей модели – например, у большинства автомобилей Volkswagen и Skoda он крепится на кожухе вентилятора двумя винтами Torx T20.
Для доступа к резистору выполните следующие действия:
- Демонтируйте пластиковую накладку под лобовым стеклом (если требуется) – она фиксируется защелками или винтами под крестовую отвертку.
- Отсоедините разъем проводки от резистора, нажав на фиксатор и потянув колодку на себя. Убедитесь, что контакты не окислены – при необходимости очистите их контактной смазкой.
- Открутите крепежные винты резистора. На некоторых моделях (например, Renault Logan) используется один болт на 10 мм, а на Toyota Corolla – два самореза под плоскую отвертку.
После снятия осмотрите резистор на предмет механических повреждений: трещин, оплавлений или следов коррозии на контактах. Особое внимание уделите термопредохранителю (если он интегрирован в корпус) – его перегорание часто становится причиной неработающего вентилятора на низких скоростях. Для проверки используйте мультиметр в режиме измерения сопротивления: нормальные значения для исправного резистора составляют 0,5–2 Ом (точные данные ищите в мануале).
При обратной установке нанесите на резьбу крепежных винтов фиксатор резьбы (например, Loctite 243) – это предотвратит самопроизвольное ослабление из-за вибрации. Подключите разъем до щелчка фиксатора и проверьте работу вентилятора на всех скоростях, прежде чем собирать накладки. Если резистор неисправен, замените его на оригинальный или аналог с идентичными параметрами (например, для Lada Vesta подходит резистор от Renault Duster с артикулом 21700-1308010-00).
Как определить номинал резистора и сравнить с эталонными значениями
Эталонные значения уточняйте по сервисной документации конкретной модели автомобиля или каталогам производителей (например, Valeo, Behr). Если резистор интегрирован в блок управления вентилятором, проверьте сопротивление на разъеме при отключенном питании – отклонение более 10% от номинала указывает на неисправность. Для точной диагностики измерьте падение напряжения на резисторе при работающем вентиляторе: на холостом ходу оно должно составлять 0,5–1,2 В для низкой скорости и 2–3 В для высокой. Превышение этих значений сигнализирует о перегреве или обрыве резистивного элемента.
Что делать, если резистор исправен, но вентилятор не работает
Первым делом проверьте предохранитель, отвечающий за цепь вентилятора. В большинстве автомобилей он расположен в монтажном блоке под капотом или в салоне. Номинал предохранителя для вентилятора охлаждения обычно составляет 20–30 А – уточните значение по схеме в руководстве по эксплуатации. Если предохранитель перегорел, замените его на новый с идентичным номиналом. Повторное перегорание указывает на короткое замыкание в цепи или неисправность электродвигателя вентилятора.
Прозвоните реле вентилятора с помощью мультиметра. Реле чаще всего находится в том же монтажном блоке, что и предохранитель. Проверьте сопротивление катушки реле – оно должно составлять 50–120 Ом. Подайте напряжение 12 В на контакты управления (обычно 85 и 86) и убедитесь, что контакты силовой цепи (30 и 87) замыкаются. Если реле не срабатывает, замените его на заведомо исправное. В некоторых моделях (например, ВАЗ, Renault Logan) реле может быть интегрировано в блок управления двигателем – в этом случае потребуется диагностика сканером.
Проверьте напряжение на разъеме электродвигателя вентилятора. Подключите мультиметр в режиме измерения постоянного напряжения к контактам разъема при включенном зажигании и работающем двигателе (температура охлаждающей жидкости должна превышать 95–105 °C). Наличие 12 В на одном из контактов при отсутствии вращения вентилятора указывает на неисправность электродвигателя. Если напряжения нет, прозвоните проводку от реле до разъема на предмет обрыва или окисления контактов. Особое внимание уделите участкам проводов, проходящим рядом с выпускным коллектором – там часто возникают повреждения изоляции.
Снимите вентилятор и осмотрите его на предмет механических повреждений. Проверьте состояние крыльчатки – трещины или деформация лопастей могут привести к заклиниванию. Покрутите вал электродвигателя вручную: он должен вращаться свободно, без заеданий. Если вал не проворачивается или вращается с усилием, замените электродвигатель. Также проверьте сопротивление обмоток статора – оно должно быть в пределах 0,1–0,5 Ом. Значительное отклонение указывает на межвитковое замыкание или обрыв обмотки.

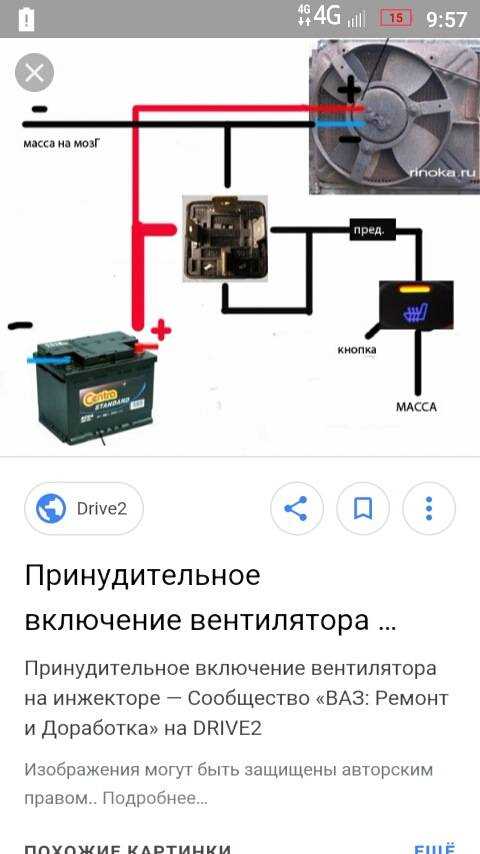

Если все предыдущие проверки не выявили неисправностей, подключите вентилятор напрямую к аккумулятору. Используйте провода сечением не менее 2,5 мм² для подачи питания на контакты электродвигателя. Вращение вентилятора подтвердит исправность электродвигателя и укажет на проблему в цепи управления. В этом случае проверьте датчик температуры охлаждающей жидкости (ДТОЖ) – его сопротивление должно меняться в зависимости от температуры: 200–300 Ом при 100 °C и 1,5–2,5 кОм при 20 °C. Неисправный ДТОЖ может не подавать сигнал на включение вентилятора. Также проверьте блок управления двигателем на наличие ошибок с помощью диагностического сканера.
Как правильно установить новый резистор и проверить его работоспособность
Перед установкой нового резистора вентилятора охлаждения убедитесь, что он соответствует спецификациям автомобиля. Проверьте маркировку на старом резисторе (например, сопротивление в омах, мощность в ваттах) и сравните с параметрами нового. Для большинства легковых автомобилей используются резисторы на 5–20 Ом с мощностью 10–50 Вт. Отключите аккумулятор, чтобы избежать короткого замыкания, и снимите разъем с вентилятора, предварительно пометив провода, если они не имеют цветовой кодировки.
Установка резистора требует точности. Расположите его в штатном месте, зафиксировав крепежными элементами (болты, защелки) без перекосов. Подключите разъемы согласно схеме: обычно это 2–4 контакта, где один отвечает за питание, остальные – за разные скорости вентилятора. После монтажа восстановите соединение с аккумулятором и запустите двигатель. Проверьте работу вентилятора на всех режимах (низкая, средняя, высокая скорость), используя диагностический сканер или переключая климат-контроль вручную.
- Если вентилятор не включается на одной из скоростей, прозвоните цепь от резистора до блока управления или реле.
- При перегреве резистора (появление запаха гари) немедленно отключите питание и проверьте нагрузку на цепь – возможно короткое замыкание в обмотке вентилятора.
