Система охлаждения Нивы (ВАЗ-2121, 21213, 21214 и их модификации) спроектирована с учетом особенностей внедорожника, но склонна к завоздушиванию из-за конструктивных нюансов. Воздушные пробки чаще всего образуются после замены антифриза, ремонта радиатора или термостата, а также при нарушении герметичности соединений. Их наличие приводит к перегреву двигателя, некорректной работе печки и преждевременному износу помпы. Удаление воздуха – обязательная процедура, требующая точного соблюдения последовательности действий.
Основные признаки завоздушивания: температура двигателя поднимается выше 95°C при нормальной работе вентилятора, печка дует холодным воздухом, а в расширительном бачке наблюдаются пузырьки или неравномерное падение уровня жидкости. На Ниве с карбюраторным двигателем (2121) проблема усугубляется отсутствием клапана в пробке радиатора, что усложняет выход воздуха. На инжекторных моделях (21214) система более совершенна, но пробки все равно возникают из-за низкого расположения радиатора отопителя и особенностей циркуляции жидкости.
Для эффективного удаления воздуха потребуется: домкрат, ключ на 13 мм (для снятия хомута патрубка), емкость для слива антифриза, свежий антифриз (не менее 1 литра на долив), а также помощник для контроля уровня жидкости. Процедура занимает 20–40 минут в зависимости от метода. Наиболее надежный способ – прокачка через патрубок подогрева дроссельного узла (на инжекторных моделях) или через верхний патрубок радиатора (на карбюраторных). Альтернативный метод – подъем передней части автомобиля на 30–40 см для вытеснения воздуха через расширительный бачок.
Перед началом работ убедитесь, что двигатель остыл, а система не находится под давлением. Снимите пробку расширительного бачка, ослабьте хомут на патрубке подогрева дросселя (или верхнем патрубке радиатора) и дождитесь, пока из него не потечет жидкость без пузырьков. После этого затяните хомут, долейте антифриз до уровня между метками MIN и MAX, и запустите двигатель. Прогрейте его до включения вентилятора, затем заглушите и повторно проверьте уровень. Если печка начала греть, а температура держится в норме – воздух удален.
Какие инструменты и материалы понадобятся для прокачки системы
Для удаления воздуха из системы охлаждения Нивы потребуется минимальный набор инструментов, но каждый из них должен быть под рукой. Основной – ключ на 13 мм или головка с трещоткой для откручивания пробки расширительного бачка и сливного крана радиатора. Если система сильно завоздушена, может понадобиться ключ на 10 мм для ослабления хомутов на патрубках.
Отвертка с плоским жалом пригодится для снятия хомутов на шлангах, особенно если они закисли или требуют аккуратного демонтажа. В некоторых случаях удобнее использовать специальные клещи для хомутов, которые позволяют быстро и без повреждений сдвинуть зажим.
Для доливки охлаждающей жидкости нужен чистый пластиковый или металлический воронка с узким носиком, чтобы избежать проливов. Если антифриз сливался полностью, подготовьте не менее 10 литров охлаждающей жидкости, соответствующей спецификации для Нивы (например, G12+ или тосол А-40М).
Шланг диаметром 8–10 мм длиной около 50 см поможет создать временный контур для прокачки. Один конец подсоединяется к патрубку на блоке цилиндров или радиаторе, другой опускается в емкость с антифризом, чтобы визуально контролировать выход воздуха.
Прозрачная пластиковая бутылка объемом 1–1,5 литра с отрезанным дном послужит импровизированным расширительным бачком при прокачке. Это упрощает наблюдение за пузырьками воздуха и позволяет доливать жидкость без риска попадания грязи в систему.
Домкрат и подставки необходимы, если требуется поднять переднюю часть автомобиля для лучшего выхода воздуха через верхние точки системы. Поднимать нужно на высоту не менее 20 см, чтобы радиатор оказался выше блока цилиндров.
Ветошь или бумажные полотенца пригодятся для протирки подтеков и проверки герметичности соединений после прокачки. Также стоит иметь герметик для патрубков (например, ABRO или DoneDeal) на случай, если старые хомуты не обеспечивают плотного прилегания.
Для контроля температуры двигателя используйте диагностический сканер с поддержкой протокола OBD-II или механический термометр с датчиком на 120°C. Это позволит отследить перегрев и убедиться, что термостат открывается вовремя, а воздух полностью удален.
Как подготовить автомобиль перед удалением воздуха
Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости не должна превышать 40°C. Снимите крышку расширительного бачка, предварительно обернув руку ветошью для защиты от возможных брызг. Проверьте уровень жидкости: он должен находиться между метками «MIN» и «MAX» на бачке. Если уровень ниже минимального, долейте антифриз той же марки и концентрации, что и в системе. Осмотрите шланги и патрубки на предмет трещин, вздутий или подтёков – повреждённые элементы замените до удаления воздуха, иначе процедура будет неэффективной.
Установите автомобиль на ровную площадку, затяните стояночный тормоз и включите нейтральную передачу. Поднимите переднюю часть машины на домкрате или подставьте под колёса упоры, чтобы радиатор находился выше уровня двигателя – это облегчит выход воздуха. Отсоедините шланг подогрева дроссельного узла (на Ниве Шевроле – верхний патрубок радиатора) для создания точки выхода воздуха. Подготовьте ёмкость объёмом не менее 2 литров для слива излишков жидкости и ветошь для устранения проливов.
Пошаговая инструкция по удалению воздушной пробки через расширительный бачок
Запустите двигатель Нивы и прогрейте его до рабочей температуры (85–90°C). Контролируйте показания датчика температуры на приборной панели – стрелка должна находиться в среднем положении. Во время прогрева откройте крышку расширительного бачка на 1–2 оборота, чтобы снизить давление в системе, но не снимайте её полностью. Это предотвратит выброс горячего антифриза при резком сбросе давления.
После достижения рабочей температуры заглушите двигатель и дайте ему остыть в течение 5–7 минут. Это необходимо для стабилизации давления и предотвращения ожогов при дальнейших манипуляциях. Подготовьте чистую тряпку или ветошь – она понадобится для защиты рук и быстрого удаления возможных подтёков антифриза.
Снимите крышку расширительного бачка и долейте охлаждающую жидкость до отметки «MAX». Используйте только рекомендованный для Нивы антифриз (например, Тосол-А40М или аналоги на основе этиленгликоля). Если уровень жидкости резко падает после долива, это указывает на наличие воздушной пробки. В таком случае зафиксируйте верхний патрубок радиатора рукой и сожмите его несколько раз – это поможет вытеснить воздух из системы.
Запустите двигатель повторно и дайте ему поработать на холостых оборотах (1000–1200 об/мин) в течение 3–5 минут. Следите за уровнем антифриза в бачке: если он снижается, доливайте жидкость небольшими порциями, не допуская падения ниже отметки «MIN». Одновременно сжимайте и отпускайте нижний патрубок радиатора – это ускорит выход воздуха через расширительный бачок.
Закройте крышку бачка и проедьте на автомобиле 5–10 км, избегая резких ускорений. После поездки дайте двигателю остыть и проверьте уровень антифриза. Если он остаётся стабильным, а печка в салоне греет равномерно, воздушная пробка устранена. В противном случае повторите процедуру, уделив особое внимание сжатию патрубков и контролю температуры двигателя.
Как правильно выгнать воздух из печки Нивы
Воздушная пробка в печке Нивы чаще всего образуется после замены охлаждающей жидкости или ремонта системы. Основные признаки – холодный воздух из дефлекторов при прогретом двигателе и неравномерный нагрев радиатора отопителя. Для устранения проблемы потребуется поднять переднюю часть автомобиля на 20–30 см, чтобы расширительный бачок оказался выше уровня радиатора печки. Это создаст условия для естественного выхода воздуха через верхнюю точку системы.
Запустите двигатель и прогрейте его до рабочей температуры (85–90°C), контролируя показания датчика. Откройте крышку расширительного бачка и дождитесь включения вентилятора охлаждения. После этого аккуратно сожмите верхний патрубок радиатора печки (расположен у моторного щита) – это поможет выдавить воздух. Если пробка не уходит, повторите процедуру, предварительно долив антифриз до уровня между метками «MIN» и «MAX».
На моделях Нивы с карбюраторным двигателем дополнительно откройте краник печки на максимум и несколько раз резко нажмите на педаль газа (до 3000 об/мин). Это увеличит давление в системе и ускорит выход воздуха. На инжекторных версиях достаточно поддерживать обороты в пределах 2000–2500 об/мин. Следите за уровнем жидкости – при падении доливайте антифриз небольшими порциями, чтобы не допустить повторного завоздушивания.
После удаления пробки печка должна начать дуть горячим воздухом. Проверьте герметичность системы: осмотрите патрубки на предмет подтёков, особенно в местах соединений у термостата и радиатора отопителя. Если воздух продолжает скапливаться, возможно, неисправен клапан крышки расширительного бачка или повреждена прокладка ГБЦ. В таких случаях потребуется диагностика с использованием манометра для проверки давления в системе.
Для профилактики завоздушивания заливайте антифриз медленно, тонкой струёй, избегая образования пузырьков. После замены жидкости или ремонта прогрейте двигатель с открытой крышкой бачка, а затем дайте автомобилю поработать на холостых оборотах 10–15 минут. Это позволит воздуху полностью выйти из системы, включая малозаметные участки в радиаторе печки и блоке цилиндров.
Что делать, если после прокачки система снова завоздушивается
Первым делом проверьте герметичность системы: осмотрите патрубки, радиатор, расширительный бачок и помпу на предмет микротрещин или неплотных соединений. Особое внимание уделите стыкам в районе термостата и прокладки ГБЦ – именно здесь чаще всего возникают подсосы воздуха. Используйте мыльный раствор для выявления утечек: нанесите его на подозрительные участки, запустите двигатель и наблюдайте за образованием пузырей. Если проблема в прокладке ГБЦ, замените её немедленно – даже незначительный прорыв газов в систему охлаждения приведёт к постоянному завоздушиванию.

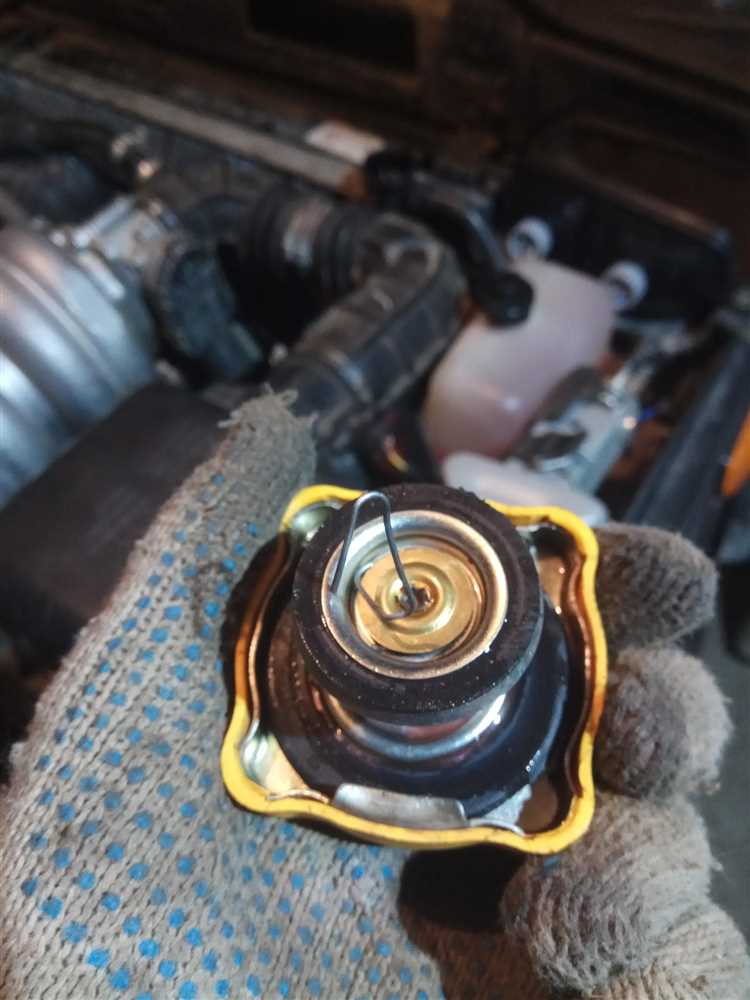

Проверьте работу клапана в крышке расширительного бачка: он должен поддерживать давление в системе на уровне 1,1–1,3 атм. Если клапан неисправен, давление упадёт, что спровоцирует закипание жидкости и образование воздушных пробок. Для проверки используйте манометр с переходником: подключите его к бачку, запустите двигатель и прогрейте до рабочей температуры. Если давление не поднимается или падает резко, замените крышку. Также убедитесь, что уровень антифриза в бачке находится между метками «MIN» и «MAX» – недостаток жидкости ускоряет завоздушивание.
Если после всех проверок система продолжает завоздушиваться, выполните прокачку с поднятым передком автомобиля: установите Ниву на эстакаду или подъёмник так, чтобы радиатор находился выше двигателя. Залейте антифриз до верхней кромки радиатора, запустите двигатель и дайте ему поработать на холостых оборотах с открытой крышкой бачка. Следите за уровнем жидкости и доливайте её по мере выхода воздуха. После стабилизации уровня закройте крышку и проедьте 10–15 км, затем повторно проверьте систему на наличие пробок. Если проблема сохраняется, проверьте исправность термостата – заедающий клапан может блокировать циркуляцию, создавая условия для завоздушивания.
Как проверить герметичность системы охлаждения после удаления воздуха
После прокачки системы охлаждения Нивы проведите визуальный осмотр всех соединений, шлангов и мест стыковки патрубков с радиатором, термостатом и помпой. Особое внимание уделите хомутам – они должны быть затянуты равномерно, без перекосов, с усилием не менее 3–4 Н·м. Проверьте состояние резиновых шлангов: трещины, вздутия или размягчение материала указывают на необходимость замены. Осмотрите расширительный бачок на предмет микротрещин, особенно в области горловины и швов, а также проконтролируйте уровень охлаждающей жидкости – он должен находиться между метками «MIN» и «MAX» при холодном двигателе.
Для точной диагностики используйте метод опрессовки:
- Подключите опрессовщик к горловине радиатора или расширительного бачка, создав давление 1,2–1,5 атм (превышение заводских 1,0 атм на 20–30% ускорит выявление утечек).
- Оставьте систему под давлением на 10–15 минут – падение показаний манометра более чем на 0,1 атм свидетельствует о негерметичности.
- Нанесите мыльный раствор на все подозрительные участки: пузырьки укажут на место утечки. Особенно тщательно проверьте:
- Сальник помпы (подтеки на корпусе или шкиве).
- Прокладку ГБЦ (эмульсия в масле или белый дым из выхлопной трубы).
- Радиатор отопителя (влажные пятна под ковриком пассажира).
- Датчик температуры охлаждающей жидкости (резьбовое соединение).
- При отсутствии опрессовщика запустите двигатель, прогрейте до 90°C и наблюдайте за поведением системы: появление пузырьков в расширительном бачке или резкое падение уровня жидкости после остановки двигателя – признаки подсоса воздуха.
Типичные ошибки при удалении воздуха и как их избежать
Первая и самая распространённая ошибка – прокачка системы без прогрева двигателя. Воздух в системе охлаждения Нивы скапливается в верхних точках: радиаторе отопителя, термостате и патрубках. Если двигатель холодный, антифриз циркулирует медленно, и пузырьки не поднимаются к сливным отверстиям. Для эффективного удаления воздуха прогрейте двигатель до 80–90°C, когда термостат полностью откроется, а циркуляция станет интенсивной. Контролируйте температуру по датчику на приборной панели – не полагайтесь на тактильные ощущения.
Вторая ошибка – неправильное расположение автомобиля при прокачке. Многие пытаются удалить воздух на ровной поверхности, хотя для Нивы оптимален подъём передней части на 15–20 см. Это смещает воздух к расширительному бачку, откуда его проще выгнать. Используйте домкрат или эстакаду, но не забывайте о безопасности: зафиксируйте автомобиль противооткатными упорами и не работайте под машиной без подставок.
Третья ошибка связана с игнорированием контрольных точек. На Ниве 21214 и Шевроле Ниве предусмотрены специальные штуцеры для стравливания воздуха: на термостате (под пластиковой крышкой) и на патрубке отопителя (ближе к салону). Некоторые автовладельцы ограничиваются только расширительным бачком, не открывая эти штуцеры, из-за чего воздух остаётся в системе. Порядок действий:
- Откройте крышку расширительного бачка.
- Запустите двигатель и прогрейте до рабочей температуры.
- Поочерёдно открутите штуцеры на термостате и патрубке отопителя, дождавшись выхода антифриза без пузырьков.
- Долейте жидкость в бачок до уровня между метками «MIN» и «MAX».
Последняя ошибка – преждевременное завершение процедуры. Даже если антифриз начал вытекать из штуцеров без пузырьков, воздух может остаться в радиаторе отопителя или рубашке блока цилиндров. После прокачки проедьте 10–15 км, затем дайте двигателю остыть и проверьте уровень жидкости в бачке. Если он упал ниже «MIN», повторите процедуру. Не доливайте холодный антифриз в горячий двигатель – это приведёт к образованию новых воздушных пробок из-за резкого перепада температур.
