Заправка автомобиля газом в домашних условиях возможна при наличии баллона с пропан-бутановой смесью и специального оборудования. Для этого потребуется переходник с резьбой G3/8″ или W21.8×1/14″ (в зависимости от типа баллона), гибкий шланг высокого давления с клапаном обратного хода и манометр для контроля давления. Стандартный бытовой баллон на 50 литров вмещает около 21–23 кг газа, чего хватает на 200–250 км пробега для легкового автомобиля с расходом 10–12 л/100 км.
Перед началом работ убедитесь, что автомобиль находится на ровной поверхности, двигатель заглушен, а зажигание выключено. Проверьте герметичность всех соединений: используйте мыльный раствор для обнаружения утечек – пузырьки укажут на неисправность. Давление в баллоне не должно превышать 1,6 МПа, а температура окружающей среды должна быть выше -20°C, иначе газ не будет испаряться в достаточном объеме.
Подключите шланг к баллону, затем к заправочному клапану автомобиля (обычно расположен рядом с бензобаком или под капотом). Откройте вентиль баллона медленно, чтобы избежать резкого скачка давления. Заправка занимает 5–15 минут в зависимости от объема газового резервуара автомобиля. Не превышайте 80% заполнения – это критически важно для безопасности, так как газ расширяется при нагреве.
После завершения закройте вентиль баллона, стравите остаточное давление в шланге и отсоедините оборудование. Храните баллоны в проветриваемом помещении, вдали от источников тепла и открытого огня. Регулярно проверяйте срок годности баллона (обычно 10–15 лет) и состояние шлангов – их ресурс составляет 3–5 лет.

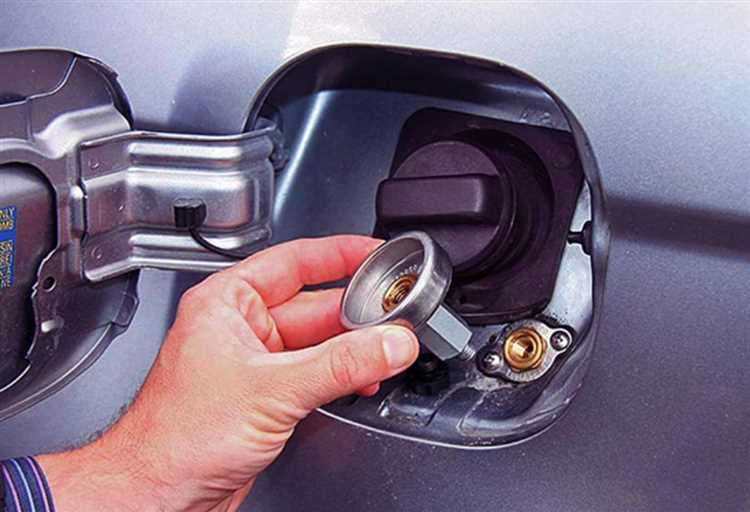

Какое оборудование необходимо для заправки автомобиля газом в гараже
Для заправки автомобиля сжиженным углеводородным газом (СУГ) в гараже потребуется компрессорная установка с рабочим давлением не менее 1,6 МПа, рассчитанная на перекачку пропан-бутановой смеси. Оптимальный выбор – мембранный или поршневой компрессор с производительностью от 5 до 15 м³/час, оснащённый системой автоматического отключения при превышении давления. Дополнительно необходим газовый баллон ёмкостью 50–100 литров с сертификатом соответствия ТР ТС 032/2013, оборудованный запорной арматурой и предохранительным клапаном на 2,5 МПа. Для контроля давления и температуры используйте манометр класса точности не ниже 1,5 и термометр с диапазоном измерений от -40 до +60 °C.
Соединительные элементы должны быть выполнены из нержавеющей стали или латуни с резьбовыми соединениями типа NPT или метрическими, герметизированными фторопластовыми прокладками. Обязателен обратный клапан для предотвращения утечек при отсоединении заправочного шланга. Для безопасной эксплуатации установите газоанализатор с порогом срабатывания 0,5% объёмной доли пропана в воздухе и систему принудительной вентиляции с кратностью воздухообмена не менее 10 раз в час. Перед началом работ проверьте целостность всех соединений мыльным раствором под давлением.

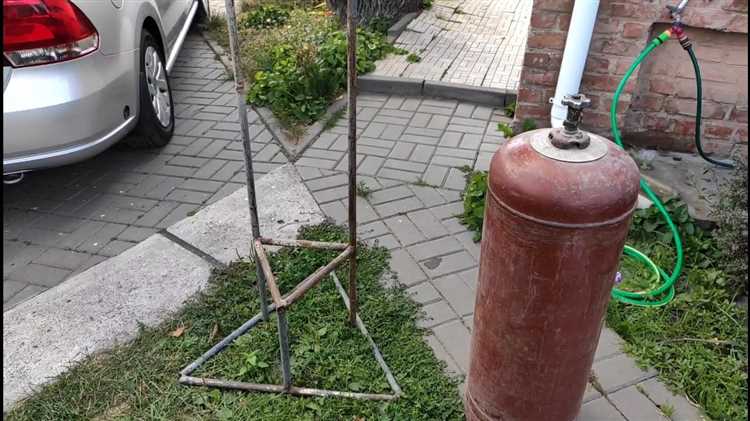

Как правильно подключить газовый баллон к автомобильной системе
Перед подключением убедитесь, что баллон соответствует ГОСТ Р 51753-2001 и имеет действующую дату освидетельствования. Для легковых автомобилей используйте баллоны объёмом 50–100 литров с рабочим давлением 1,6 МПа. Проверьте резьбу на вентиле баллона: она должна быть чистой, без заусенцев и следов коррозии. Если резьба повреждена, замените вентиль или баллон – эксплуатация с дефектами запрещена.
Установите баллон в багажнике или на раме автомобиля, закрепив его стальными хомутами с резиновыми прокладками. Расстояние от баллона до выхлопной трубы должно быть не менее 200 мм, до топливного бака – 100 мм. Используйте только сертифицированные крепёжные элементы: болты М10–М12 класса прочности 8.8, гайки с контргайками. Затяжку производите динамометрическим ключом с моментом 40–50 Н·м.
Подключите баллон к магистрали через мультиклапан с электромагнитным клапаном. Для соединения используйте медную трубку диаметром 6–8 мм (ГОСТ 617-2006) или гибкий шланг высокого давления с маркировкой «ГАЗ» и датой выпуска. Шланг должен быть не длиннее 1,5 м и иметь металлическую оплётку. На концах трубки установите ниппельные соединения с уплотнительными кольцами из фторопласта. Затяните накидные гайки ключом на 17–19 мм, избегая перекосов.
Перед первым запуском системы проведите опрессовку азотом под давлением 2,0 МПа в течение 30 минут. Утечки проверяйте мыльным раствором (10 г мыла на 100 мл воды) – пузырьки недопустимы. После опрессовки продуйте систему инертным газом (аргоном) для удаления влаги и воздуха. Подключите электропроводку мультиклапана к блоку управления ГБО: красный провод – «+12 В», чёрный – «масса», жёлтый – сигнал уровня газа.
Запустите двигатель на бензине, прогрейте до 50–60 °C, затем переключитесь на газ. Проверьте герметичность соединений повторно. Если давление в системе падает более чем на 0,1 МПа за 10 минут, ищите утечку с помощью течеискателя или мыльного раствора. Запрещается использовать открытый огонь для проверки герметичности. После успешного тестирования зафиксируйте все соединения контргайками и установите защитные кожухи на трубопроводы.

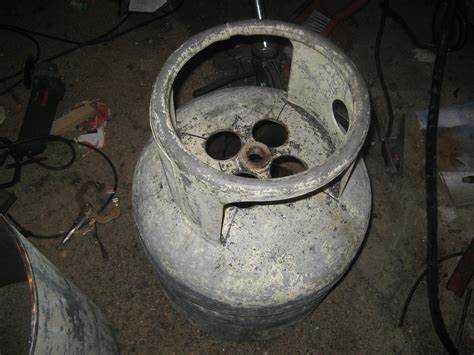

Пошаговая инструкция по безопасной заправке ГБО дома
Перед началом заправки убедитесь, что баллон ГБО соответствует требованиям безопасности: срок службы не превышает 10 лет (для металлических) или 15 лет (для композитных), отсутствуют вмятины, коррозия или повреждения вентиля. Проверьте дату последней аттестации баллона – она должна быть указана на металлической табличке. Используйте только сертифицированные баллоны с маркировкой ГОСТ Р 51753-2001 или ЕЭК ООН.
Подготовьте оборудование: переходник для подключения бытового газового баллона к ГБО (обычно с резьбой W21.8×1/14″ или M22x1.5), гибкий шланг высокого давления с клапаном обратного хода, манометр для контроля давления (диапазон до 200 атм), мыльный раствор для проверки утечек. Все соединения должны быть герметичными – используйте ленту ФУМ или анаэробный герметик для резьбовых соединений.
Расположите бытовой газовый баллон на ровной поверхности вдали от источников открытого огня, электроприборов и прямых солнечных лучей. Температура окружающей среды не должна превышать +45°C. Баллон должен стоять вертикально, вентилем вверх. Запрещается заправлять ГБО в закрытых помещениях, подвалах или гаражах без принудительной вентиляции – пропан-бутан тяжелее воздуха и скапливается внизу.
- Подсоедините переходник к вентилю бытового баллона, затем подключите шланг высокого давления. Второй конец шланга подсоедините к заправочному клапану ГБО на автомобиле. Убедитесь, что все соединения затянуты ключом с моментом не менее 15 Н·м.
- Откройте вентиль бытового баллона на 1/4 оборота и проверьте мыльным раствором все соединения на отсутствие пузырьков – это признак утечки. Если утечка обнаружена, немедленно закройте вентиль и устраните неисправность.
- Запустите двигатель автомобиля и переключите его на бензин. Медленно откройте вентиль бытового баллона полностью. Наблюдайте за манометром – давление в системе не должно превышать 16 атм для пропана и 12 атм для бутана. Если давление выше, прекратите заправку.
- Переключите автомобиль на газ и дайте двигателю поработать 2–3 минуты на холостых оборотах. Следите за уровнем газа в баллоне ГБО – максимальное заполнение не должно превышать 80% от объема (для безопасности при расширении газа).
После заправки закройте вентиль бытового баллона, дождитесь падения давления в шланге до нуля (по манометру) и только затем отсоедините шланг от автомобиля. Проверьте заправочный клапан ГБО на герметичность мыльным раствором. Храните бытовой баллон в проветриваемом месте, защищенном от осадков и механических повреждений. Не оставляйте его подключенным к автомобилю без присмотра.
Заправка ГБО дома требует строгого соблюдения регламента: не реже одного раза в 2 года проходите техническое освидетельствование баллона, ежегодно проверяйте состояние шлангов и переходников, заменяйте их при появлении трещин или потере эластичности. При первых признаках неисправности ГБО (хлопки в редукторе, падение мощности, запах газа) обратитесь в сервисный центр. Запрещается самостоятельно вскрывать или ремонтировать элементы системы высокого давления.
Какие меры предосторожности соблюдать при работе с газом
Перед началом заправки убедитесь, что автомобиль и газовое оборудование находятся в исправном состоянии. Проверьте герметичность соединений баллона, редуктора и магистралей с помощью мыльного раствора – появление пузырьков указывает на утечку. Даже минимальная разгерметизация может привести к взрывоопасной концентрации газа в воздухе (нижний предел взрываемости пропана – 2,1%, бутана – 1,8%). Запрещается использовать открытый огонь или искрящие инструменты в радиусе 3 метров от рабочей зоны.
Работайте только на открытом воздухе или в хорошо вентилируемом помещении с принудительной вытяжкой. Газ тяжелее воздуха и скапливается в низинах, подвалах или смотровых ямах, создавая риск отравления или взрыва. При заправке в гараже оставляйте ворота полностью открытыми и используйте вентилятор для принудительного удаления газа. Избегайте работы в дождливую или туманную погоду – влага усиливает коррозию соединений и маскирует утечки.
Используйте только сертифицированное оборудование, соответствующее ГОСТ Р 51753-2001 и Техническому регламенту Таможенного союза 018/2011. Баллоны должны иметь действующее клеймо о переосвидетельствовании (срок – 5 лет для пропан-бутана) и не иметь видимых повреждений: вмятин, трещин или следов коррозии глубиной более 10% толщины стенки. Заправочный шланг должен быть армированным, с маркировкой «ГАЗ» и датой последней проверки (не старше 1 года).
Отключите зажигание и все электроприборы автомобиля перед подключением заправочного пистолета. Искра от включенного вентилятора, магнитолы или даже статического электричества может воспламенить газ. Заземлите автомобиль, подключив клемму к металлической части кузова, чтобы исключить накопление статического заряда. Во время заправки не садитесь в машину и не прикасайтесь к металлическим поверхностям без необходимости.
Контролируйте давление в баллоне с помощью манометра – максимальное рабочее давление для пропан-бутана составляет 1,6 МПа (16 кгс/см²). Превышение этого значения приводит к срабатыванию предохранительного клапана или разрыву баллона. Заправляйте баллон не более чем на 80% от его объема, чтобы оставить пространство для расширения газа при нагреве (коэффициент объемного расширения пропана – 0,003 на 1°C). После заправки выдержите паузу в 5 минут перед запуском двигателя, чтобы газ равномерно распределился в системе.
Храните запасные баллоны в вертикальном положении в проветриваемом металлическом шкафу с надписью «Огнеопасно». Расстояние от шкафа до жилых помещений должно быть не менее 5 метров, до источников открытого огня – 10 метров. Запрещается хранить баллоны рядом с кислородными или ацетиленовыми емкостями, а также вблизи отопительных приборов. При обнаружении запаха газа в помещении немедленно перекройте вентиль баллона, откройте окна и покиньте зону до полного проветривания.

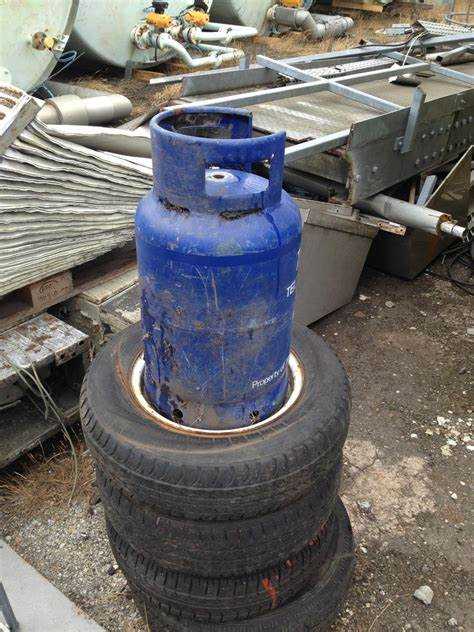

Как проверить герметичность соединений после заправки
После заправки ГБО проверьте все резьбовые и штуцерные соединения мыльным раствором. Используйте концентрированный раствор хозяйственного мыла (1 часть мыла на 3 части воды) или специальный пенный течеискатель для газа. Нанесите состав кистью на места стыков мультиклапана, трубопроводов, шлангов и баллона. Пузырьки диаметром более 1 мм указывают на утечку – немедленно перекройте вентиль баллона и устраните неисправность.
Особое внимание уделите зонам с высоким давлением: соединению баллона с мультиклапаном, редуктору-испарителю и форсункам. Давление в системе после заправки достигает 1,6 МПа, поэтому даже микроскопические дефекты могут привести к утечкам. Проверку проводите при работающем двигателе на холостом ходу – так проще выявить негерметичность в магистрали низкого давления. Не используйте открытый огонь или электроприборы для поиска утечек.
Если утечка обнаружена, не эксплуатируйте автомобиль до устранения дефекта. Подтяните соединения динамометрическим ключом с усилием, указанным в инструкции к ГБО (обычно 12–15 Н·м для латунных фитингов). При повреждении уплотнительных колец замените их на новые из комплекта поставки. После ремонта повторите проверку мыльным раствором и убедитесь в отсутствии пузырьков в течение 5 минут наблюдения.

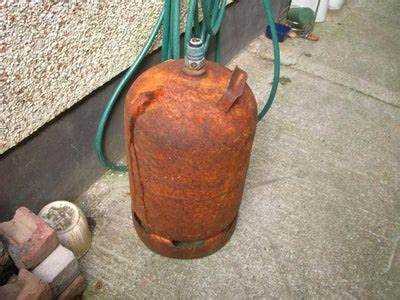

Что делать, если после заправки машина не заводится на газе
Первым шагом проверьте положение переключателя «бензин/газ» на приборной панели или в салоне. Часто после заправки система автоматически переключается на бензин, но из-за сбоя или неисправности переключателя остаётся в промежуточном положении. Убедитесь, что переключатель чётко установлен в режим «газ» – если он мигает или не реагирует, попробуйте перевести его вручную несколько раз, затем верните в нужное положение. Если переключатель электронный, отключите зажигание на 10–15 секунд и повторите попытку.
Проверьте давление в газовом баллоне. После заправки давление должно составлять 5–7 бар при температуре +20°C (для пропан-бутана). Если манометр на мультиклапане показывает значение ниже 3 бар, возможны две причины: недозаправка или утечка газа. В первом случае долейте газ до нормы. Во втором – немедленно закройте вентиль баллона, проветрите гараж и проверьте соединения мыльным раствором (пузырьки укажут на утечку). Не используйте открытый огонь для проверки!
- Откройте капот и осмотрите редуктор-испаритель. Если на нём или рядом с ним видны следы инея, замерзания или маслянистые пятна, это указывает на неисправность мембраны или засорение фильтра. Редуктор должен быть тёплым (рабочая температура 40–60°C) – если он холодный, возможно, не поступает охлаждающая жидкость из системы двигателя. Проверьте шланги подвода антифриза: они не должны быть пережаты или повреждены.
- Прослушайте работу газовых форсунок. При включении зажигания (не заводя двигатель) должен быть слышен характерный щелчок – это срабатывает газовый клапан. Если щелчка нет, проверьте предохранитель газовой системы (обычно на 10–15 А) и реле. Расположение предохранителя указано в инструкции к ГБО (например, для систем Lovato или BRC он часто находится в монтажном блоке под капотом).
- Запустите двигатель на бензине и прогрейте его до рабочей температуры (80–90°C). Затем переключитесь на газ и наблюдайте за поведением автомобиля. Если мотор глохнет или работает с перебоями, проблема может быть в неверной настройке газового ЭБУ. Подключите диагностический сканер (например, OBD-II с адаптером для ГБО) и проверьте параметры: время впрыска газа должно быть на 10–20% больше, чем на бензине.
Если все вышеперечисленные шаги не дали результата, сбросьте ошибки в газовом блоке управления. Для этого отключите аккумулятор на 5 минут или воспользуйтесь кнопкой сброса на самом ЭБУ (если предусмотрена). После сброса попробуйте завести машину на газе снова. Обратите внимание на индикацию ошибок: мигание лампочки «Check Engine» или газового индикатора в определённой последовательности (например, 3 коротких + 2 длинных) соответствует конкретной неисправности – расшифровку кодов ищите в документации к вашей системе ГБО.
В крайнем случае проверьте герметичность магистрали высокого давления. Для этого понадобится манометр с переходником для подключения к газовой рампе. Подсоедините его к штуцеру на рампе и включите зажигание – давление должно подняться до 1,2–1,5 бар и удерживаться не менее 30 секунд. Падение давления указывает на негерметичность форсунок, шлангов или клапана. Если утечка обнаружена, замените повреждённые элементы – ремонт газовых компонентов в домашних условиях недопустим из-за риска возгорания.
