Клапан адсорбера (КПА) – компонент системы улавливания паров топлива (EVAP), отвечающий за продувку адсорбера и подачу паров бензина во впускной коллектор. Правильное направление потока газов критически важно для стабильной работы двигателя и соответствия экологическим нормам. В большинстве автомобилей продувка осуществляется от адсорбера к впускному коллектору, но конструктивные особенности зависят от модели и года выпуска.
Основные признаки неправильного направления продувки: нестабильные обороты холостого хода, ошибки P0441 (некорректный поток продувки) или P0443 (неисправность цепи клапана). При обратном подключении шлангов пары бензина могут попадать в атмосферу, минуя двигатель, что приводит к увеличению расхода топлива и загрязнению окружающей среды. На автомобилях с системой непосредственного впрыска (например, Toyota 2GR-FKS или Volkswagen EA888) ошибка в направлении продувки способна вызвать детонацию из-за обеднения смеси.
Для проверки направления продувки используйте диагностический сканер с функцией активации исполнительных механизмов. При принудительном открытии клапана должен прослушиваться характерный щелчок, а на впускном коллекторе – фиксироваться разрежение. На моделях Ford Focus 3 (2011–2018) с двигателем 1.6 Ti-VCT шланг продувки подключается к патрубку с маркировкой «PURGE» на впускном коллекторе, а на Hyundai Solaris (2017+) – к штуцеру с надписью «CANP». При замене клапана обязательно проверяйте соответствие направления потока по стрелке на корпусе или меткам производителя.
Типичные ошибки при монтаже: перепутывание шлангов адсорбера и вентиляции картера, использование неоригинальных клапанов без проверки совместимости. На автомобилях Lada Vesta с двигателем 1.6 (21129) некорректная продувка приводит к срабатыванию ошибки P0455 (утечка в системе EVAP), даже если клапан исправен. Для предотвращения проблем рекомендуется маркировать шланги перед демонтажем и сверяться с электрической схемой конкретной модели.

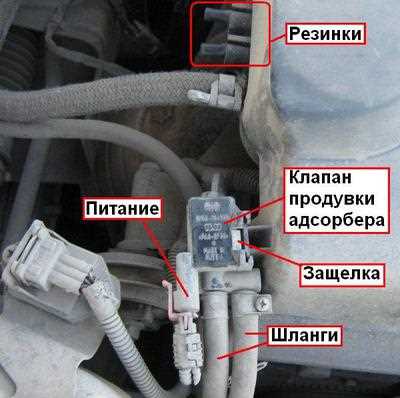

Как определить правильное направление потока воздуха при продувке клапана
Направление потока воздуха через клапан адсорбера определяется его конструкцией и схемой подключения. В большинстве автомобилей (например, ВАЗ, Renault Logan, Hyundai Solaris) воздух должен поступать из адсорбера в ресивер впускного коллектора, а не наоборот. Проверьте маркировку на корпусе клапана: стрелка или надпись «IN → OUT» указывает направление. Если маркировки нет, ориентируйтесь по патрубкам – тонкий шланг обычно подключается к адсорберу (вход), толстый – к впускному коллектору (выход). При продувке ртом или компрессором воздух должен проходить свободно в одном направлении и блокироваться в обратном, что подтверждает исправность обратного клапана.
Для точной диагностики отсоедините шланги и подайте напряжение 12 В на клеммы клапана (полярность не важна). При срабатывании должен быть слышен характерный щелчок, а воздух проходить только в одном направлении. Если поток двусторонний или отсутствует – клапан неисправен. На автомобилях с системой EVAP (например, Toyota Corolla, Kia Rio) направление продувки критично: неправильное подключение вызовет ошибку P0443 (неисправность цепи клапана продувки адсорбера) и перебои в работе двигателя на холостом ходу.
Инструменты и методы проверки герметичности системы адсорбера
Проверка герметичности системы адсорбера требует точных инструментов и последовательных действий. Основной прибор – дымогенератор с регулируемым давлением до 0,5 бар. Модели типа Smoke Pro или LeakTec подключаются к штуцеру продувки клапана, создавая видимый дым под давлением. Дым должен равномерно заполнять систему без утечек через соединения, шланги или корпус адсорбера. При отсутствии дымогенератора используют мыльный раствор, но его эффективность ограничена – он не выявляет микротрещины в пластиковых элементах.
Для диагностики клапана адсорбера применяют сканер OBD-II с поддержкой режима 0x04 (тест компонентов). Программы типа Forscan или VCDS позволяют принудительно активировать клапан и замерить время его срабатывания. Норма – 20–30 мс при напряжении 12 В. Превышение этого значения указывает на износ или загрязнение. Дополнительно проверяют сопротивление обмотки мультиметром: 20–30 Ом для большинства моделей.
- Вакуумный насос с манометром (диапазон –0,8 до 0 бар) – для проверки герметичности магистралей. Подключается к шлангу продувки, создается разрежение –0,5 бар. Если давление падает более чем на 0,1 бар за 30 секунд, система негерметична.
- Ультразвуковой детектор утечек (например, UE Systems Ultraprobe) – обнаруживает свист воздуха на частоте 40 кГц. Эффективен для поиска микроотверстий в шлангах и соединениях, недоступных визуальному осмотру.
- Инфракрасная камера – фиксирует температурные аномалии в местах утечек. При продувке клапана холодный воздух из адсорбера охлаждает проблемные участки, что видно на экране.
Метод проверки сжатым воздухом требует отсоединения адсорбера от системы. Шланг подачи воздуха под давлением 0,3 бар подключают к нижнему штуцеру, верхний заглушают. Систему погружают в воду или наносят мыльный раствор на все соединения. Пузырьки указывают на утечку. Важно: давление выше 0,5 бар может повредить корпус адсорбера.
Для проверки электромагнитного клапана без демонтажа используют осциллограф. Подключают щупы к контактам клапана и активируют его через сканер. Форма сигнала должна быть прямоугольной с четкими фронтами. «Плавающие» фронты или шумы свидетельствуют о неисправности обмотки или заедании сердечника. При отсутствии осциллографа применяют светодиодный пробник – мигание с частотой 10–15 Гц подтверждает работоспособность.
Визуальный осмотр включает проверку шлангов на трещины, потертости и деформации. Особое внимание уделяют местам крепления хомутов – здесь часто возникают микроразрывы. Корпус адсорбера осматривают на предмет вздутий или следов топлива, что указывает на разрушение внутреннего фильтрующего слоя. Клапан продувки проверяют на заедание, вращая его вручную (при отключенной электрике). Свободное движение без люфта – норма.
Тест на герметичность с помощью топливных паров проводят в условиях СТО. Систему заполняют парами бензина под давлением 0,2 бар, затем сканируют газоанализатором на утечки. Метод точен, но требует специального оборудования и соблюдения мер безопасности. Альтернатива – заполнение системы инертным газом (азотом) с последующим поиском утечек электронным течеискателем. Оба способа выявляют дефекты, не обнаруживаемые дымогенератором или мыльным раствором.
Пошаговая инструкция по демонтажу и очистке клапана продувки
Отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электрическими компонентами. Клапан продувки адсорбера обычно расположен в моторном отсеке рядом с впускным коллектором или на корпусе адсорбера. Найдите его по двум шлангам (входному и выходному) и электрическому разъёму. На моделях ВАЗ (например, 2114, Granta) он крепится на двух болтах М6, на иномарках (Toyota Corolla, Hyundai Solaris) – защёлками или одним винтом.
Снимите электрический разъём, нажав на фиксатор большим пальцем и потянув колодку на себя. Ослабьте хомуты на шлангах с помощью отвёртки или пассатижей (для пружинных хомутов используйте специальные клещи). Аккуратно снимите шланги, предварительно подложив ветошь – из них может вытечь небольшое количество бензина. Если шланги прикипели, обработайте места соединений проникающей смазкой (WD-40) и подождите 5–10 минут.
Открутите крепёж клапана. На большинстве автомобилей достаточно головки на 10 или 8 мм. При демонтаже удерживайте клапан рукой, чтобы не повредить посадочное место. Осмотрите корпус на наличие трещин или оплавлений – такие дефекты требуют замены детали. Проверьте уплотнительное кольцо на штуцерах: если оно затвердело или порвано, замените его (каталожный номер для ВАЗ – 2112-1164200-01, для Kia Rio – 28513-2B000).
Для очистки используйте очиститель карбюратора или специальный состав для клапанов (например, Liqui Moly Ventil Sauber). Залейте жидкость в оба штуцера и оставьте на 10–15 минут. Продуйте клапан сжатым воздухом (давление не более 2 бар) или несколько раз подайте на него напряжение 12 В от аккумулятора, чтобы проверить срабатывание. Щелчок при подаче питания указывает на исправность. Если клапан не реагирует, замените его – ремонту он не подлежит.
Установите клапан в обратной последовательности. Затяните хомуты на шлангах с моментом 2–3 Н·м, чтобы избежать подсоса воздуха. Подключите разъём до характерного щелчка. Запустите двигатель и проверьте отсутствие ошибок по адсорберу (код P0443 или P0444) с помощью диагностического сканера. Если ошибка сохраняется, прозвоните проводку мультиметром: сопротивление обмотки клапана должно быть в пределах 20–30 Ом.
Типичные ошибки при подключении шлангов адсорбера и их последствия
Перепутывание шлангов между клапаном адсорбера и впускным коллектором – самая распространённая ошибка. Шланг от адсорбера (обычно чёрный, диаметром 8–10 мм) должен подключаться к нижнему штуцеру клапана, а шланг к коллектору (чаще белый или прозрачный, 6–8 мм) – к верхнему. При обратном подключении пары бензина попадают напрямую во впуск, минуя дозированную продувку. Это приводит к переобогащению смеси, повышенному расходу топлива (до 15–20%) и ошибкам P0441 или P0443 в ЭБУ.
Игнорирование меток на шлангах или корпусе клапана – вторая по частоте проблема. На многих автомобилях (например, Volkswagen Golf V, Toyota Corolla E150) штуцеры маркированы буквами «T» (tank – бак) и «P» (purge – продувка). Подключение «на глаз» без проверки маркировки вызывает некорректную работу системы EVAP. Симптомы: плавающие обороты на холостом ходу, запах бензина в салоне, повышенная токсичность выхлопа (превышение норм CO на 30–50%).
Использование неоригинальных шлангов с неподходящим внутренним диаметром – ошибка, характерная для самостоятельного ремонта. Шланги с диаметром менее 6 мм создают избыточное сопротивление потоку паров, что снижает эффективность продувки на 40–60%. В результате адсорбер переполняется, угольный фильтр теряет сорбционные свойства за 10–15 тыс. км вместо положенных 80–100 тыс. км. Для проверки: шланг должен плотно садиться на штуцер без зазоров, но не требовать чрезмерных усилий при установке.
Негерметичное соединение шлангов с клапаном или коллектором – причина утечек паров бензина в атмосферу. Чаще всего это происходит из-за растрескивания шлангов (срок службы – 5–7 лет) или ослабления хомутов. Даже микроскопические зазоры приводят к срабатыванию датчика давления EVAP и ошибке P0455. На автомобилях с системой OBD-II (например, Hyundai Solaris, Kia Rio) это блокирует переход в режим «эко» и увеличивает расход топлива на 5–8%. Для диагностики: нанести мыльный раствор на соединения – пузырьки укажут на утечку.
Подключение шланга продувки к неправильному патрубку впускного коллектора встречается на двигателях с турбонаддувом (например, Ford Focus ST, BMW N20). На турбированных моторах продувочный шланг должен идти к патрубку после дроссельной заслонки, а не до неё. Ошибка вызывает подсос воздуха через адсорбер, что приводит к обеднению смеси, детонации и повреждению поршней. На двигателях с непосредственным впрыском (GDI, TFSI) это также провоцирует образование нагара на впускных клапанах.
Замена шлангов без проверки клапана адсорбера на работоспособность – распространённая ошибка при устранении ошибок EVAP. Если клапан заклинил в открытом положении (сопротивление обмотки менее 10 Ом), подключение новых шлангов не решит проблему. Симптомы: постоянный подсос воздуха, нестабильный холостой ход, ошибка P0446. Для проверки: подать 12 В на клапан – должен быть слышен щелчок, а при продувке воздух проходить только в одном направлении.
Игнорирование обратного клапана в системе продувки – критическая ошибка на автомобилях с двухконтурной системой EVAP (например, Mercedes W204, Audi A4 B8). Обратный клапан (обычно встроен в шланг от бака) предотвращает попадание паров бензина во впуск при заглушенном двигателе. При его отсутствии или неправильной установке пары проникают в коллектор, вызывая затруднённый запуск горячего двигателя и ошибку P0456. Для проверки: отсоединить шланг от клапана адсорбера и продуть в сторону бака – воздух должен проходить свободно, в обратном направлении – нет.
Признаки неисправности клапана продувки и способы диагностики
Первый и наиболее очевидный признак – ошибка P0443 в бортовом компьютере, указывающая на неисправность цепи управления клапаном адсорбера. Также о проблеме сигнализируют плавающие обороты холостого хода (особенно после заправки) и запах бензина в салоне, вызванный неконтролируемым поступлением паров топлива во впускной коллектор. В запущенных случаях двигатель может глохнуть при прогреве из-за нарушения состава топливовоздушной смеси.
Для диагностики подключите сканер OBD-II и проверьте сопротивление клапана мультиметром: в норме оно составляет 20–30 Ом (точные значения – в мануале автомобиля). Подайте 12 В на контакты клапана – исправный элемент издаст характерный щелчок. Если реакции нет, замените деталь. На работающем двигателе отсоедините шланг от клапана: при исправной системе разрежение во впускном коллекторе должно втягивать воздух через адсорбер.
Визуально осмотрите клапан на предмет механических повреждений и загрязнений – скопление смол на штуцерах часто становится причиной заедания. Проверьте герметичность системы: при заглушенном двигателе создайте избыточное давление в баке (например, сжатым воздухом) – утечка через клапан свидетельствует о его неисправности. Не игнорируйте повышенный расход топлива (на 5–10% от нормы) – косвенный, но устойчивый индикатор проблем с продувкой.

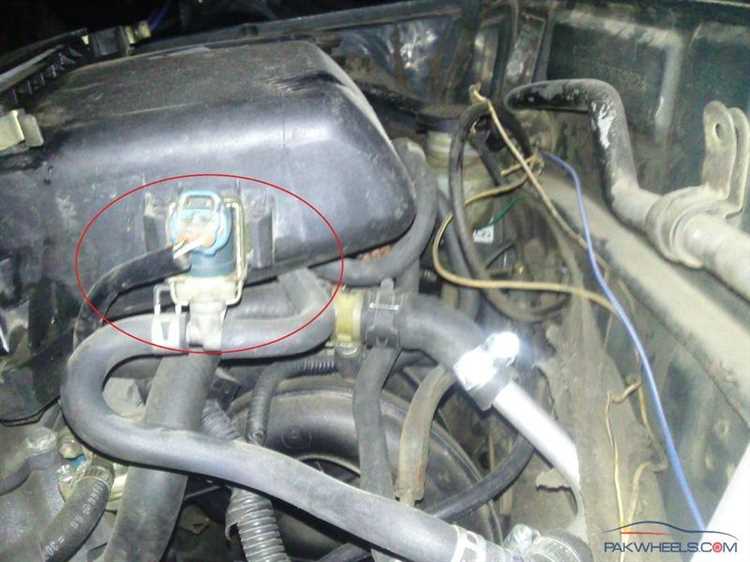

Как проверить работу клапана адсорбера с помощью сканера OBD-II
Клапан адсорбера (КПА) управляет потоком паров топлива из адсорбера в впускной коллектор. Для диагностики его работы через OBD-II потребуется сканер с поддержкой расширенных параметров (например, Launch X431, Autel MaxiCOM или даже бюджетные модели типа ELM327 с адаптером). Подключите устройство к диагностическому разъему автомобиля, расположенному обычно под рулевой колонкой или в бардачке.
Запустите двигатель и выберите в меню сканера раздел «Данные в реальном времени» (Live Data). Найдите параметры, связанные с системой улавливания паров топлива (EVAP). Ключевые параметры для проверки:
- Purge Valve Duty Cycle (коэффициент заполнения клапана продувки) – должен изменяться в пределах 0–100% при работе двигателя на холостом ходу и под нагрузкой;
- EVAP Purge Control (управление продувкой) – показывает текущее состояние клапана (ON/OFF или открыт/закрыт);
- Fuel Tank Pressure (давление в топливном баке) – при исправном клапане должно снижаться после открытия КПА.
Активируйте тест клапана через сканер, если такая функция предусмотрена. В разделе «Активные тесты» (Active Tests) выберите пункт «EVAP Purge Solenoid» или аналогичный. Во время теста двигатель должен работать на холостом ходу. При принудительном открытии клапана обороты могут кратковременно измениться (обычно на 50–150 об/мин), а сканер зафиксирует изменение параметра Purge Valve Duty Cycle на 100%. Если реакции нет – клапан неисправен.
Проверьте наличие ошибок в памяти ЭБУ. Перейдите в раздел «Диагностические коды неисправностей» (DTC) и считайте коды. Для системы EVAP характерны ошибки:
- P0441 – неверный поток продувки;
- P0443 – неисправность цепи управления клапаном;
- P0444 – короткое замыкание на плюс в цепи клапана;
- P0445 – короткое замыкание на массу.
Если ошибки присутствуют, сбросьте их и повторите тест. Сохранение кода после сброса указывает на аппаратную неисправность клапана или проводки.
Проанализируйте графики изменения параметров. Включите режим записи данных (Data Logging) и постройте график зависимости Purge Valve Duty Cycle от времени. При плавном увеличении оборотов двигателя коэффициент заполнения должен расти пропорционально. Резкие скачки или отсутствие изменений сигнализируют о неисправности клапана или его привода. Для сравнения используйте эталонные значения из технической документации автомобиля (например, для Toyota Camry 2015 года при 2000 об/мин коэффициент должен составлять 30–50%).
Проверьте электрические параметры клапана. Отключите разъем КПА и измерьте сопротивление обмотки мультиметром (должно быть в пределах 15–40 Ом для большинства автомобилей). Подключите сканер и активируйте клапан через Active Test – на разъеме должно появиться напряжение 12 В. Если напряжение отсутствует, прозвоните проводку от ЭБУ до клапана, уделяя внимание контактам и предохранителям (например, для Volkswagen Golf 6 предохранитель F47 на 10 А).
Завершите диагностику проверкой герметичности системы. Запустите двигатель и создайте разрежение в системе EVAP, используя функцию сканера «EVAP System Leak Test». При исправном клапане давление в топливном баке должно стабилизироваться в течение 1–2 минут. Если давление падает слишком быстро или не изменяется – клапан негерметичен или заклинил в открытом положении. В этом случае замените его на новый, так как ремонту КПА не подлежит.
