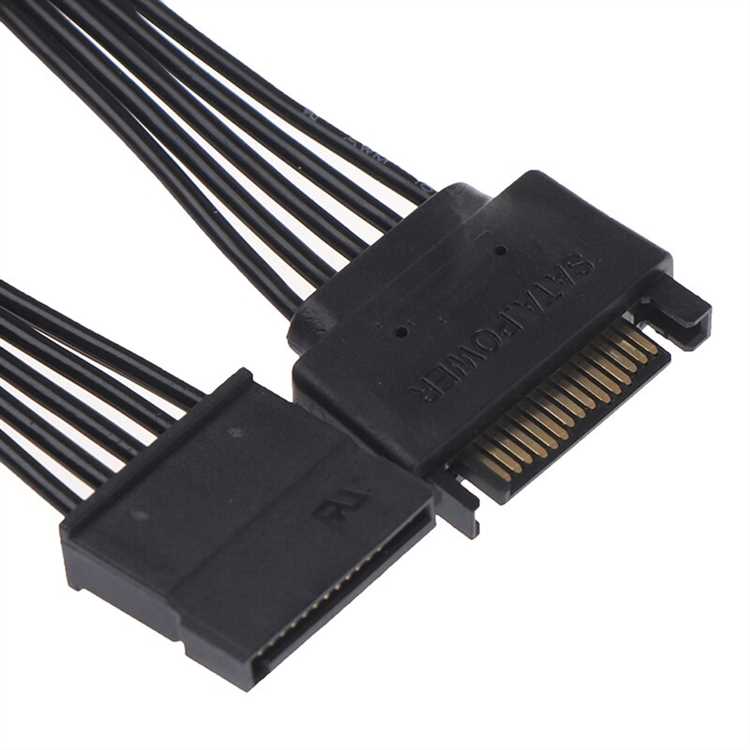

15-контактный разъем SATA – ключевой элемент питания накопителей стандарта Serial ATA, разработанный для передачи постоянного напряжения +3.3 В, +5 В и +12 В. В отличие от 4-контактного Molex, используемого в устаревших PATA-устройствах, этот разъем обеспечивает более стабильное электропитание и поддерживает горячее подключение. Максимальная нагрузка на каждый контакт составляет 1,5 А, а суммарная мощность может достигать 54 Вт (при 12 В и 4,5 А), что достаточно для большинства 2,5″ и 3,5″ HDD/SSD.
Основное применение разъема – питание SATA-накопителей в настольных ПК, серверах и NAS-системах. Конструкция предусматривает три группы контактов: по пять для каждого напряжения (+3.3 В, +5 В, +12 В) и три заземляющих. В современных сборках часто игнорируется линия +3.3 В, так как большинство SSD и HDD не используют её, но в спецификации SATA 3.3 она сохранена для совместимости. При подключении важно учитывать полярность: неправильное соединение может привести к выходу накопителя из строя.
Для корректной работы устройств рекомендуется использовать кабели с сечением проводов не менее 0,5 мм² для +5 В и +12 В, особенно при подключении нескольких накопителей к одному разъему через разветвители. В серверных решениях с высокой плотностью дисков применяются кабели с экранированием, чтобы минимизировать помехи. При сборке систем с RAID-массивами или NVMe-накопителями (через адаптеры) стоит проверять совместимость разъема с конкретной моделью контроллера – некоторые платы требуют дополнительного питания через SATA даже при использовании PCIe-устройств.
В мобильных и компактных системах 15-контактный разъем встречается реже, уступая место более компактным решениям, например, разъемам питания M.2. Однако в промышленных ПК и специализированных устройствах он остается стандартом благодаря надежности и простоте интеграции. При выборе кабелей и адаптеров следует обращать внимание на сертификацию: некачественные изделия могут иметь недостаточное сечение проводников или слабые контакты, что приводит к падению напряжения и нестабильной работе накопителей.
Какие устройства используют 15-контактный разъем SATA для питания
15-контактный разъем SATA стал стандартом питания для накопителей с 2003 года, заменив устаревшие 4-контактные Molex. Основные устройства, использующие этот интерфейс, – жесткие диски (HDD) формата 3.5″ и 2.5″. В настольных ПК и серверах 3.5-дюймовые HDD потребляют до 12 Вт в режиме активной работы, а 2.5-дюймовые – до 5 Вт. Для корректной работы требуется стабильное напряжение 5 В и 12 В, обеспечиваемое разъемом.
Твердотельные накопители (SSD) формата 2.5″ также подключаются через 15-контактный SATA, хотя их энергопотребление ниже – от 2 до 4 Вт. В ноутбуках и компактных системах SSD часто используют только линию 5 В, игнорируя 12 В. При выборе блока питания для сборки ПК важно учитывать суммарную нагрузку всех SATA-устройств, особенно при установке нескольких HDD.
Оптические приводы (DVD, Blu-ray) – еще одна категория устройств с питанием через SATA. Современные приводы потребляют до 15 Вт при чтении/записи дисков, что требует надежного подключения. В старых системах с Molex-адаптерами возможны проблемы из-за нестабильного контакта, поэтому рекомендуется использовать прямые SATA-кабели от БП.
Внешние накопители с интерфейсом eSATA или USB-SATA также могут использовать 15-контактный разъем для питания, если они не получают энергию через шину USB. Такие решения встречаются в профессиональных RAID-массивах и медиасерверах, где требуется высокая скорость передачи данных и стабильное питание. Для портативных устройств предпочтительнее варианты с питанием от USB.
Некоторые специализированные устройства, например, промышленные SSD или накопители для видеонаблюдения, адаптированы под SATA-питание. Они часто работают в экстремальных условиях, поэтому производители усиливают контакты разъема для предотвращения окисления. При подключении таких устройств важно использовать кабели с минимальным сопротивлением, чтобы избежать падения напряжения.
В серверных решениях 15-контактный SATA применяется для подключения дисков в горячей замене (hot-swap). В корзинах для HDD используются разъемы с дополнительными контактами для сигналов активности и управления питанием. Это позволяет безопасно извлекать накопители без отключения сервера, что критично для систем с высокими требованиями к отказоустойчивости.
В игровых консолях, таких как PlayStation 4 и Xbox One, 15-контактный SATA питает как внутренний HDD, так и опциональные SSD для апгрейда. Производители консолей часто модифицируют стандартный разъем, добавляя механические фиксаторы для предотвращения случайного отключения. При замене накопителя в консоли важно использовать совместимые кабели, чтобы избежать повреждения портов.
Для устройств с низким энергопотреблением, например, малогабаритных SSD M.2 с адаптером на SATA, 15-контактный разъем может использоваться через переходники. Однако такие решения неэффективны из-за избыточности контактов. В подобных случаях рекомендуется выбирать накопители с прямым подключением к материнской плате или использовать внешние блоки питания с USB-C.
Как правильно подключать кабель питания SATA к жесткому диску
Разъем питания SATA имеет L-образную форму, что исключает неправильное подключение. Совместите выступ на кабеле с пазом на разъеме жесткого диска. Прикладывайте усилие равномерно, избегая перекосов – чрезмерное давление может повредить контакты. Правильное соединение сопровождается характерным щелчком фиксатора.
Если кабель не вставляется свободно, проверьте разъем на наличие загрязнений или деформаций. Пыль и окисление контактов снижают надежность соединения и могут вызвать перегрев. Для очистки используйте безворсовую салфетку и изопропиловый спирт (концентрация не менее 90%). Не применяйте металлические предметы – риск повреждения контактов высок.
При подключении нескольких накопителей используйте отдельные линии питания от блока. Совместное подключение через разветвители (молексы или SATA-сплиттеры) допустимо только для маломощных устройств, таких как SSD. Для HDD с потреблением 5–12 Вт на каждую линию рекомендуется не более двух устройств на один кабель, чтобы избежать падения напряжения.
После подключения проверьте надежность фиксации. Потяните за кабель с умеренным усилием – он не должен выходить из разъема. Запустите систему и убедитесь в корректном обнаружении диска через BIOS или Диспетчер устройств. Если накопитель не определяется, отключите питание и повторите процедуру, уделив внимание совмещению контактов.
Избегайте частых переподключений кабеля. Каждое механическое воздействие на разъем увеличивает риск износа контактов. Если требуется регулярная замена накопителей, рассмотрите использование съемных корзин или док-станций с горячей заменой, поддерживающих стандарт SATA.
Для серверных решений или систем с высокой нагрузкой выбирайте кабели с экранированием. Это снижает влияние электромагнитных помех, особенно критичных при работе с RAID-массивами или накопителями, подключенными к одному контроллеру. Длина кабеля питания не должна превышать 50 см – превышение этого значения может привести к потерям сигнала и нестабильной работе.
Отличия 15-контактного разъема SATA от 4-контактного Molex
15-контактный разъем SATA разработан специально для питания накопителей формата Serial ATA, обеспечивая три линии напряжения: +3.3 В, +5 В и +12 В. Molex, в свою очередь, предоставляет только +5 В и +12 В, что делает его непригодным для современных SSD и HDD, требующих стабильного питания по всем трем каналам. Отсутствие линии +3.3 В в Molex ограничивает его использование устройствами старого образца, такими как оптические приводы или устаревшие жесткие диски.
Физическая конструкция разъемов также принципиально различается: SATA использует плоский L-образный коннектор с ключом, исключающим неправильное подключение, тогда как Molex имеет прямоугольную форму с четырьмя круглыми контактами. Это снижает риск повреждения разъема SATA при подключении, в то время как Molex часто требует приложения значительных усилий, что может привести к деформации контактов или материнской платы.
Токовая нагрузка на контакты SATA распределяется равномерно благодаря большему количеству пинов: каждый из трех каналов (+3.3 В, +5 В, +12 В) имеет по три контакта для передачи тока и два – для заземления. Molex же использует по одному контакту на +5 В и +12 В, что увеличивает риск перегрева при высоких нагрузках, особенно в системах с несколькими накопителями. Максимальный ток для SATA составляет 1,5 А на контакт, тогда как Molex рассчитан на 5 А на линию, но из-за меньшего количества контактов общая надежность ниже.
Совместимость с современными блоками питания – еще одно ключевое отличие. Большинство новых БП оснащаются только разъемами SATA, а Molex встречается лишь в устаревших моделях или как опция через переходники. Это связано с переходом индустрии на стандарты, поддерживающие горячее подключение и более эффективное распределение энергии. Использование Molex с современными накопителями через переходники может привести к нестабильной работе из-за отсутствия линии +3.3 В или недостаточной фильтрации помех.
Экранирование и защита от помех в SATA реализованы лучше за счет плотного расположения контактов и использования дополнительных заземляющих линий. Molex, будучи разработанным в 1950-х годах, не имеет таких мер защиты, что делает его уязвимым к электромагнитным наводкам, особенно в компактных корпусах с высокой плотностью компонентов. Это критично для SSD, чувствительных к качеству питания, где даже кратковременные скачки напряжения могут вызвать ошибки чтения/записи.
Гибкость подключения у SATA выше благодаря возможности использования кабелей с несколькими разъемами на одной линии питания, что упрощает организацию кабелей в корпусе. Molex же требует отдельных ответвлений или разветвителей, что увеличивает количество соединений и потенциальных точек отказа. Кроме того, SATA поддерживает горячую замену устройств без риска короткого замыкания, в то время как Molex не предназначен для таких операций.
При выборе между разъемами для модернизации системы рекомендуется отдавать предпочтение SATA даже для старых накопителей, не требующих +3.3 В. Переходники Molex-SATA следует использовать только в крайних случаях, так как они не обеспечивают полноценной замены из-за отсутствия третьей линии питания и худшей защиты от помех. Для новых сборок Molex полностью устарел и должен применяться лишь при подключении вентиляторов или других периферийных устройств, не критичных к качеству питания.
Какие напряжения подаются через контакты разъема SATA
Линии +5 В (контакты 4, 5, 6) питают логические схемы накопителя, включая контроллер и микросхемы памяти. Для большинства 2,5-дюймовых SSD и HDD потребление на этом уровне не превышает 1 А, однако в высокопроизводительных моделях (например, NVMe через адаптер) ток может достигать 2 А. При подключении нескольких устройств к одному кабелю важно учитывать суммарную нагрузку, чтобы избежать просадок напряжения.
Напряжение +3,3 В (контакты 2, 3, 1) используется реже и в основном для питания флеш-памяти в некоторых SSD. В современных накопителях эта линия часто остается незадействованной, так как многие контроллеры перешли на питание от +5 В. Однако игнорировать ее нельзя: короткое замыкание на +3,3 В может вывести из строя микросхемы с низким порогом допустимого напряжения. При диагностике неисправностей первым делом проверяют именно эту линию мультиметром.
Для проверки напряжений на разъеме SATA используйте мультиметр в режиме измерения постоянного напряжения. Подключите черный щуп к любому заземляющему контакту (7–11, 15), а красный – последовательно к линиям +12 В, +5 В и +3,3 В. Допустимые отклонения: ±5% для +12 В и +5 В, ±10% для +3,3 В. Если значения выходят за эти пределы, проверьте блок питания или кабель на предмет повреждений.
Как проверить исправность 15-контактного кабеля питания SATA
Проверка 15-контактного кабеля питания SATA начинается с визуального осмотра. Ищите механические повреждения: перегибы, трещины на изоляции, оплавленные участки или окисление контактов. Особое внимание уделите местам соединения с разъемом – там чаще всего возникают микротрещины, приводящие к нестабильной работе. Если кабель используется в сборке с высокими нагрузками (например, для питания SSD или HDD с потреблением более 5 Вт), проверьте наличие следов перегрева на пластиковой оболочке.
Для диагностики потребуется мультиметр с режимом проверки сопротивления и напряжения. Установите прибор в режим прозвонки (обычно обозначается символом диода или звуковой волны). Коснитесь щупами пар контактов, соответствующих линиям питания: +3.3V (контакты 1–3), +5V (контакты 4–6) и +12V (контакты 10–12). Исправный кабель должен показывать сопротивление близкое к нулю (менее 0.5 Ом). Если мультиметр не реагирует или показывает обрыв, кабель неисправен.
Проверка напряжения проводится под нагрузкой. Подключите кабель к работающему блоку питания и устройству (например, SSD). Переведите мультиметр в режим измерения постоянного напряжения (DCV) с пределом 20 В. Замерьте напряжение между GND (контакты 7, 8, 13, 14) и каждой линией питания:
- +3.3V – допустимое отклонение ±5% (3.14–3.47 В);
- +5V – ±5% (4.75–5.25 В);
- +12V – ±5% (11.4–12.6 В).
Если значения выходят за пределы, кабель либо блок питания неисправны. При падении напряжения на линии +12V более чем на 0.5 В под нагрузкой замените кабель – это указывает на высокое сопротивление из-за окисления или повреждения проводников.
Тестирование под нагрузкой критично для выявления скрытых дефектов. Подключите через кабель устройство с известным энергопотреблением (например, HDD со скоростью вращения 7200 об/мин, потребляющий ~8 Вт). Запустите тест записи/чтения данных (используйте утилиты CrystalDiskMark или HD Tune). Если устройство отключается, зависает или работает с ошибками, а напряжение на линиях питания стабильно – проблема в кабеле. Особенно это актуально для кабелей с тонкими проводниками (сечением менее 0.5 мм²), которые не рассчитаны на высокие токи.
Проверка контактов на окисление требует разборки разъема. Аккуратно подденьте фиксатор на ответной части кабеля (если он съемный) и извлеките контакты. Осмотрите их на наличие темного налета или коррозии. Окисленные контакты можно очистить ластиком или спиртом (изопропиловым, 90%+), но если повреждение глубокое – кабель лучше заменить. Обратите внимание на пружинные свойства контактов: они должны плотно прилегать к ответной части разъема. Если контакт «проседает» или не фиксируется, механическая часть разъема изношена.
Для проверки целостности экранирования (если кабель экранированный) используйте мультиметр в режиме измерения сопротивления. Замерьте сопротивление между экраном (металлическая оплетка или фольга) и линией GND. Значение должно быть близко к нулю. Если экран оборван или имеет высокое сопротивление, кабель может создавать электромагнитные помехи, влияющие на работу устройств, особенно в сборках с несколькими накопителями.
При подозрении на короткое замыкание между линиями питания отключите кабель от блока питания и устройства. Установите мультиметр в режим прозвонки и проверьте сопротивление между всеми комбинациями линий: +3.3V и +5V, +5V и +12V, +12V и GND. В исправном кабеле сопротивление должно стремиться к бесконечности (мультиметр не должен пищать). Если прибор показывает короткое замыкание, кабель подлежит замене – эксплуатация такого кабеля приведет к выходу из строя блока питания или накопителя.
Если все проверки не выявили неисправностей, но проблемы с питанием сохраняются, протестируйте кабель с другим блоком питания и устройством. Некоторые дефекты проявляются только в специфических условиях: например, при вибрации (для HDD) или при резких скачках нагрузки. В крайнем случае используйте осциллограф для анализа пульсаций напряжения на линиях питания – превышение допустимых значений (более 120 мВ для +12V, 50 мВ для +5V и +3.3V) указывает на некачественный кабель или его несовместимость с блоком питания.
Можно ли использовать переходники с Molex на SATA и их особенности
Переходники с Molex (4-контактный разъем питания) на SATA применяются для подключения устройств с интерфейсом SATA к блокам питания, не имеющим штатных SATA-разъемов. Такие адаптеры поддерживают напряжение 5 В и 12 В, необходимое для работы накопителей, но имеют ограничения по току: стандартный Molex рассчитан на 11 А (5 В) и 11 А (12 В), тогда как современные SSD и HDD могут потреблять до 1,5–2 А на 5 В и до 3 А на 12 В. При подключении нескольких устройств через один переходник риск перегрузки возрастает, особенно если блок питания старый или маломощный. Рекомендуется использовать адаптеры только для одного устройства на разъем или выбирать модели с усиленной проводкой (сечением не менее 18 AWG).
Особенность переходников – отсутствие линии 3,3 В, которая присутствует в оригинальном 15-контактном разъеме SATA. Это не критично для большинства HDD и SATA SSD, так как они не используют это напряжение, но может вызвать проблемы с некоторыми моделями накопителей, например, с M.2 SATA через адаптер-переходник. Перед использованием проверяйте спецификации устройства: если в документации указано требование к 3,3 В, переходник Molex-SATA не подойдет. Также стоит учитывать, что дешевые адаптеры часто изготавливаются из некачественных материалов, что приводит к нагреву контактов и падению напряжения. Оптимальный выбор – переходники с позолоченными контактами и ферритовыми фильтрами для подавления помех.
При установке переходника важно соблюдать полярность: красный провод Molex соответствует +5 В, желтый – +12 В, а черные – земле. Ошибка в подключении приведет к выходу устройства из строя. Для повышения надежности рекомендуется использовать переходники с ключами (физическими выступами), исключающими неправильное соединение. Если блок питания имеет несколько свободных Molex-разъемов, лучше распределить нагрузку, подключая каждое устройство SATA к отдельному адаптеру, а не использовать разветвители. В системах с высоким энергопотреблением (например, RAID-массивы) переходники Molex-SATA применять нежелательно – лучше заменить блок питания на модель с достаточным количеством SATA-разъемов.
Типичные ошибки при подключении разъема SATA и их последствия
Подключение 15-контактного разъема SATA питания под углом – распространенная ошибка, особенно при работе в тесных корпусах. Даже небольшое смещение на 5–10 градусов приводит к неполному контакту, что вызывает периодические отключения накопителя или его полный выход из строя из-за нестабильного питания. В лучшем случае система будет выдавать ошибки чтения/записи, в худшем – данные окажутся повреждены без возможности восстановления.
Использование кабелей питания с поврежденной изоляцией или окисленными контактами – прямая угроза короткого замыкания. При подаче напряжения 3.3 В, 5 В или 12 В через такие провода возможен перегрев, возгорание или выход из строя не только накопителя, но и блока питания. Особенно опасно, если повреждение скрыто под изоляцией: визуально кабель выглядит исправным, но сопротивление проводника увеличивается, что приводит к падению напряжения на 0.3–0.5 В и нестабильной работе SSD или HDD.
Подключение разъема SATA без фиксации защелки – ошибка, характерная для новичков. При вибрации или случайном рывке кабеля контакт нарушается, что вызывает мгновенное отключение накопителя. В RAID-массивах это приводит к деградации массива, в обычных системах – к BSOD или зависанию. Защелка рассчитана на усилие отсоединения в 3–5 Н, и ее игнорирование сводит на нет весь запас надежности интерфейса.
Совмещение кабелей питания и данных в одном пучке без экранирования создает электромагнитные наводки. Особенно критично для HDD, где сигналы SATA (1.5 Гбит/с) интерферируют с импульсами питания, вызывая ошибки CRC. В SSD проблема проявляется реже, но при высоких нагрузках возможны падения скорости на 15–20% из-за повторных передач данных. Решение – разводить кабели под углом 90 градусов или использовать экранированные шлейфы.
Подача напряжения 12 В на линию 3.3 В из-за неправильного подключения разъема Molex-SATA адаптера – фатальная ошибка. Большинство накопителей не имеют защиты от перенапряжения на этой линии, и микросхемы контроллера выгорают мгновенно. Даже если накопитель «выживет», его ресурс сократится на 70–80%. Перед использованием адаптеров необходимо проверять распиновку мультиметром: разница в 0.1 В между линиями уже критична.
Игнорирование последовательности подключения (сначала питание, потом данные) приводит к сбоям инициализации накопителя. При подаче данных до стабилизации напряжения контроллер может войти в неопределенное состояние, что проявляется как «невидимый» диск в BIOS или ошибки типа «Device not ready». В серверных системах это вызывает задержки загрузки на 30–60 секунд. Правило действует и при горячей замене: отключать нужно в обратном порядке.
Использование удлинителей SATA питания с тонкими проводами (сечение менее 0.75 мм²) вызывает падение напряжения на длинных участках. При токе 1.5 А на линии 5 В падение достигает 0.2 В на метр кабеля, что приводит к нестабильной работе SSD под нагрузкой. Для HDD критично падение на линии 12 В: при запуске шпинделя ток достигает 2 А, и напряжение может проседать до 11.4 В, вызывая сбои при раскрутке. Рекомендуемое сечение – не менее 1 мм² для кабелей длиной свыше 30 см.
Подключение нескольких накопителей к одному кабелю питания без учета суммарного тока – ошибка, характерная для бюджетных блоков питания. Например, два HDD при запуске потребляют до 4 А по линии 12 В, а стандартный кабель SATA рассчитан на 4.5 А. Превышение на 10–15% приводит к нагреву контактов до 60–70°C, окислению и постепенному отказу. Для систем с 3+ накопителями необходимо использовать отдельные линии питания или разветвители с усиленными контактами (например, с позолоченным покрытием).
