Логические элементы – основа цифровой электроники. На схемах они обозначаются стандартными символами, но их функционал не всегда очевиден без анализа. Чтобы точно идентифицировать элемент, нужно учитывать три ключевых параметра: количество входов, тип операции (И, ИЛИ, НЕ, исключающее ИЛИ) и наличие инверсии на выходе. Например, элемент с двумя входами и кружком на выходе – это И-НЕ, а без кружка – просто И.
Начните с проверки количества входов. Одноразрядные элементы (например, инвертор) имеют один вход, двухвходовые – два, а элементы с тремя и более входами встречаются реже, но тоже возможны. Далее обратите внимание на форму символа: прямоугольник с закруглёнными углами указывает на ИЛИ, а с прямыми – на И. Исключающее ИЛИ (XOR) обозначается дополнительной линией внутри символа.
Инверсия на выходе – ещё один маркер. Если на схеме есть кружок (инверсный выход), элемент выполняет операцию с отрицанием: И-НЕ, ИЛИ-НЕ или XNOR. Для проверки используйте таблицу истинности: подставьте все возможные комбинации входных сигналов и сравните результат с эталонными значениями. Например, элемент И-НЕ даёт на выходе 0 только когда оба входа равны 1.
Если схема содержит составные элементы (например, мультиплексоры или триггеры), разбейте её на базовые логические блоки. Начните с входов, проследите путь сигнала и определите промежуточные операции. В сложных случаях полезно построить временную диаграмму или использовать логический анализатор для проверки реального поведения схемы.
Читаем условные обозначения на электрической схеме
- Стрелки на линиях питания (VCC, GND) направлены к элементу, но их часто опускают – ориентируйтесь на контекст.
Разбираем входные и выходные сигналы логического элемента
Выходной сигнал формируется в зависимости от комбинации входных и типа элемента. Например, элемент И выдаёт 1 только при наличии 1 на всех входах, а элемент ИЛИ – при наличии хотя бы одной 1. Нагрузочная способность выхода (fan-out) определяет количество подключаемых входов других элементов без искажения сигнала. Для TTL-логики стандартный fan-out – 10, для CMOS – до 50. Превышение этого значения снижает скорость переключения и увеличивает потребление тока.
При работе с импульсными сигналами учитывайте задержки распространения (propagation delay). У TTL-элементов они составляют 10–20 нс, у CMOS – 50–100 нс. Эти задержки критичны в синхронных схемах, где нарушение временных соотношений приводит к гонкам сигналов. Для минимизации ошибок используйте элементы с одинаковым временем задержки или добавляйте буферные каскады.
Помехи на входах – распространённая причина сбоев. Логические элементы чувствительны к дребезгу контактов, электромагнитным наводкам и падению напряжения на длинных проводниках. Для защиты применяйте RC-фильтры (например, 1 кОм + 100 нФ) на входах или триггеры Шмитта (74HC14), которые обеспечивают гистерезис и устраняют ложные срабатывания. В высокочастотных схемах используйте экранированные кабели и согласованные линии передачи.
Выходные каскады логических элементов бывают двух типов: с открытым коллектором (или стоком) и с активным выходом. Открытый коллектор требует подтягивающего резистора (pull-up) для формирования уровня 1, что позволяет объединять выходы по схеме «монтажное ИЛИ». Активные выходы (например, у 74HC00) обеспечивают низкое выходное сопротивление и высокую скорость, но не допускают параллельного соединения. Выбор типа зависит от задачи: открытый коллектор удобен для управления нагрузками (реле, светодиоды), активный – для построения быстродействующих цепей.
Для проверки сигналов используйте осциллограф с полосой пропускания не менее 100 МГц. Измеряйте уровни напряжения на входах и выходах относительно общего провода (GND), а не относительно друг друга. При диагностике сбоев проверяйте:
— соответствие напряжений логическим уровням;
— форму фронтов (должны быть крутыми, без колебаний);
— отсутствие «плавающих» входов (неподключённые входы CMOS-элементов ведут себя непредсказуемо).
Неиспользуемые входы TTL заземляйте, CMOS – подключайте к питанию или земле через резистор 1–10 кОм.
В сложных схемах анализируйте временные диаграммы с учётом задержек. Например, при каскадном соединении элементов общая задержка равна сумме задержек каждого каскада. Для синхронизации сигналов применяйте D-триггеры (74HC74) или регистры сдвига. При проектировании учитывайте максимальную частоту переключения: для TTL – до 25 МГц, для CMOS – до 10 МГц (зависит от серии). Превышение этих значений приводит к потере данных и перегреву микросхем.

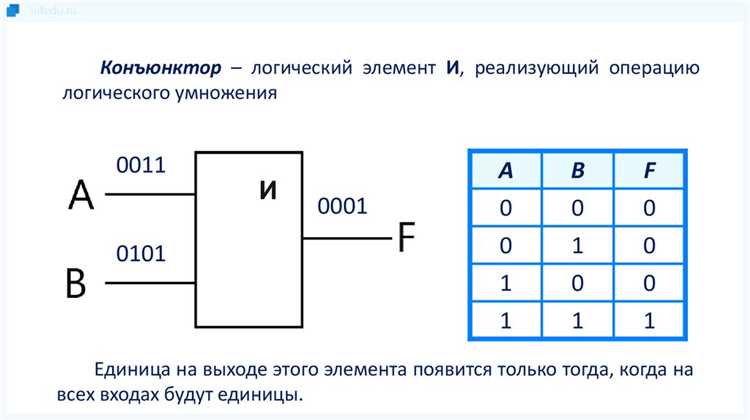

Сопоставляем схему с таблицей истинности базовых элементов
Каждый логический элемент имеет уникальную таблицу истинности, которая однозначно определяет его функцию. Для сопоставления схемы с таблицей начните с анализа входов и выходов: элемент И (AND) выдаёт 1 только при всех входах равных 1, ИЛИ (OR) – при хотя бы одном входе 1, Исключающее ИЛИ (XOR) – при нечётном числе единиц на входах. Инвертор (NOT) меняет сигнал на противоположный независимо от количества входов. Проверьте соответствие выходных значений схемы этим правилам, подставляя комбинации 0 и 1 на входы.
Пример: схема с двумя входами и одним выходом, где выход равен 1 только при A=1 и B=0, соответствует элементу И-НЕ с инверсией одного входа (NAND + NOT). Для проверки составьте таблицу истинности вручную:
- A=0, B=0 → выход=0;
- A=0, B=1 → выход=0;
- A=1, B=0 → выход=1;
- A=1, B=1 → выход=0.
Сравните результат с эталонными таблицами базовых элементов – совпадение укажет на конкретный тип.
Если схема содержит более двух входов, разбейте её на каскады. Например, трёхвходовый элемент И (AND) можно представить как два последовательных двухвходовых AND: сначала обработайте первые два входа, затем подайте результат на третий. Для сложных схем используйте метод подстановки: фиксируйте значения на промежуточных узлах и проверяйте итоговый выход. Ошибки чаще возникают при игнорировании приоритетов элементов – учитывайте порядок выполнения операций (NOT → AND → OR).
Определяем тип логического элемента по количеству входов
Логические элементы классифицируются по числу входов, что напрямую влияет на их функциональность. Одновходовые элементы представлены инверторами (NOT), реализующими операцию отрицания: выходной сигнал противоположен входному. Двухвходовые элементы – основа цифровой логики: AND (конъюнкция), OR (дизъюнкция), NAND (отрицание конъюнкции), NOR (отрицание дизъюнкции) и XOR (исключающее ИЛИ). Каждый из них выполняет уникальную операцию, определяемую таблицей истинности. Например, AND выдаёт единицу только при высоком уровне на обоих входах, а XOR – при несовпадении сигналов.
Элементы с тремя и более входами расширяют возможности базовых операций. Трёхвходовый AND (3-AND) требует высокого уровня на всех входах для формирования единицы на выходе, а его NAND-аналог инвертирует результат. Аналогично работают многовходовые OR и NOR: OR генерирует единицу при наличии хотя бы одного высокого сигнала, NOR – инвертирует этот результат. Для XOR с числом входов больше двух логика усложняется: выход равен единице при нечётном количестве высоких входов. При анализе схемы учитывайте, что многовходовые элементы часто реализуются каскадным соединением двухвходовых.
Исключение составляют элементы с фиксированным числом входов, не подчиняющиеся правилам расширения. Например, мультиплексор (MUX) или дешифратор (DEC) идентифицируются не только по входам данных, но и по адресным или управляющим линиям. Так, 2:1 MUX имеет два входа данных и один селекторный, а 3:8 DEC – три адресных входа и восемь выходов. При определении типа элемента проверяйте наличие дополнительных сигналов: тактовых (CLK), разрешающих (EN) или асинхронных (PRE, CLR), которые могут маскировать базовую логику.
Практический подход к идентификации: подайте на входы все возможные комбинации сигналов (00, 01, 10, 11 для двухвходовых) и зафиксируйте выходные состояния. Сравните полученную таблицу истинности с эталонными для AND, OR, XOR и их инверсных аналогов. Для элементов с числом входов >2 используйте метод декомпозиции: разбейте схему на двухвходовые блоки и анализируйте последовательно. Запомните: NAND и NOR – универсальные элементы, способные заменить любую логическую функцию при правильном соединении.
Анализируем поведение схемы при разных комбинациях сигналов
Каждая логическая схема реагирует на входные сигналы по строго определённым правилам. Для анализа возьмём базовый элемент И-НЕ с двумя входами. При подаче на оба входа логической единицы (1,1) выходной сигнал инвертируется – на выходе будет 0. Это ключевое свойство элемента: только при совпадении высоких уровней на всех входах результат меняется на противоположный. Остальные комбинации (0,0), (0,1), (1,0) дают на выходе 1, что подтверждает функцию инверсии конъюнкции.
Рассмотрим схему с тремя входами, реализующую функцию ИЛИ-НЕ. Здесь выходной сигнал становится низким (0) только при наличии хотя бы одной единицы на входах. Например, комбинация (0,1,0) даст 0, а (0,0,0) – 1. Важно учитывать задержки распространения сигнала: при быстром переключении входов (например, с (0,0,0) на (1,1,1)) возможны кратковременные ложные срабатывания из-за разницы во времени реакции транзисторов. Для минимизации таких эффектов рекомендуется использовать синхронизацию или триггеры Шмитта.
Комбинации с плавающими входами требуют особого внимания. Если на один из входов элемента И не подаётся определённый логический уровень (например, при обрыве цепи), поведение схемы становится непредсказуемым. В КМОП-логике плавающий вход может привести к самовозбуждению или повышенному энергопотреблению. Для предотвращения таких ситуаций необходимо подтягивать входы к питанию или земле через резисторы 10–100 кОм, в зависимости от требований к быстродействию.
При анализе схем с обратными связями (например, RS-триггер на элементах И-НЕ) критически важно отслеживать последовательность подачи сигналов. Комбинация (0,0) на входах R и S приводит к неопределённому состоянию выхода, что нарушает стабильность работы. Для исключения таких режимов применяют тактирование или дополнительные логические элементы, блокирующие запрещённые комбинации. В реальных устройствах подобные ошибки часто становятся причиной сбоев, поэтому при проектировании следует предусматривать защитные цепи.
Динамическое поведение схемы проявляется при быстром изменении входных сигналов. Например, в элементе Исключающее ИЛИ (XOR) переключение с (0,1) на (1,0) может вызвать кратковременный всплеск на выходе из-за разницы в задержках распространения сигналов по разным путям. Для проверки таких эффектов используют осциллограф с полосой пропускания не менее 100 МГц. При обнаружении паразитных импульсов корректируют топологию печатной платы или добавляют фильтрующие конденсаторы ёмкостью 10–100 пФ.
Для комплексного анализа рекомендуется составлять временные диаграммы всех возможных комбинаций входных сигналов. Это позволяет выявить не только статические, но и динамические ошибки, такие как гонки сигналов или метастабильные состояния. В цифровых системах с высокой частотой тактирования (свыше 50 МГц) особое значение приобретает согласование импедансов линий передачи и минимизация длины проводников. Игнорирование этих аспектов приводит к искажению фронтов сигналов и ложным срабатываниям логических элементов.
Проверяем соответствие схемы стандартным логическим функциям
Сравните выходные сигналы анализируемой схемы с таблицами истинности базовых логических элементов: AND, OR, NOT, NAND, NOR, XOR. Для этого подайте на входы все возможные комбинации двоичных значений (0 и 1) и зафиксируйте результат. Например, схема с двумя входами должна иметь 4 варианта входных данных. Если выход совпадает с функцией AND (1 только при обоих входах = 1), элемент идентифицирован. При расхождении проверьте инверсию выхода – возможно, это NAND или NOR.
Используйте осциллограф или логический анализатор для визуализации сигналов. Замерьте задержку распространения сигнала: у стандартных КМОП-элементов (серии 4000, 74HC) она составляет 10–50 нс, у ТТЛ (74LS) – 5–20 нс. Аномальные задержки указывают на нестандартную реализацию или дефект. Для схем с тремя и более входами учитывайте приоритет операций: например, элемент 3-входовый NAND эквивалентен двум последовательным 2-входовым NAND с объединением выходов через AND.
| Функция | Таблица истинности (2 входа) |
|---|---|
| AND | 00→0, 01→0, 10→0, 11→1 |
| OR | 00→0, 01→1, 10→1, 11→1 |
| XOR | 00→0, 01→1, 10→1, 11→0 |
При несовпадении с таблицами проверьте наличие дополнительных элементов: подтягивающих резисторов, диодов или транзисторов, которые могут модифицировать логику. В схемах с открытым коллектором (например, 7406) выход способен формировать только низкий уровень – для корректной работы требуется внешний подтягивающий резистор.
Используем мультиметр или логический пробник для верификации
Перед началом проверки установите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0–5 В для TTL-схем или 0–3,3 В для CMOS. Подключите чёрный щуп к общей шине (земле), а красный – к выходу тестируемого логического элемента. Для вентиля И-НЕ на два входа при подаче на оба входа высокого уровня (логическая «1») выходное напряжение должно упасть до 0,4 В или ниже. Если показания превышают 0,8 В, элемент неисправен или перегружен.
Логический пробник упрощает диагностику, но требует калибровки под используемую логическую серию. Для TTL порог переключения составляет 0,8 В (низкий уровень) и 2,0 В (высокий). При проверке элемента ИЛИ подайте на один из входов «1», а на второй – «0»: пробник должен показать высокий уровень на выходе. Если индикация не меняется, проверьте питание микросхемы (должно быть +5 В ±5%) и целостность дорожек.
При работе с CMOS-логикой (например, серии 74HC) учитывайте, что пороги зависят от напряжения питания. Для VCC = 5 В низкий уровень – до 1,5 В, высокий – от 3,5 В. Используйте пробник с регулируемым порогом или мультиметр с разрешением не хуже 0,1 В. Проверяя элемент Исключающее ИЛИ, подайте на входы одинаковые сигналы: выход должен быть низким. При несовпадении входов – высоким. Отклонения свидетельствуют о деградации транзисторов или утечках.
Для динамической проверки подключите генератор импульсов к входам элемента и наблюдайте за выходом пробником с функцией запоминания фронта. Частота тестового сигнала не должна превышать 1 МГц для стандартных TTL и 10 МГц для быстрых серий (74F). Если пробник не фиксирует изменения состояния, проверьте фронт сигнала осциллографом: время нарастания/спада не должно превышать 10 нс для TTL и 5 нс для CMOS. Замедленный фронт указывает на паразитные ёмкости или повреждение выходного каскада.
При отсутствии реакции на входные сигналы измерьте ток потребления микросхемы. Для одиночного логического элемента в статике он не должен превышать 10 мкА (CMOS) или 1 мА (TTL). Резкое увеличение тока при переключении входов говорит о коротком замыкании внутри кристалла. В таких случаях замените микросхему и проверьте нагрузку на выходе: ёмкость свыше 50 пФ для TTL или 15 пФ для CMOS может вызвать ложные срабатывания.
Составьте краткое описание функционального назначения элемента в контексте схемы. Например: «Логический элемент И-НЕ (74LS00) с двумя входами используется для формирования сигнала разрешения на входе триггера D1». Если схема содержит цепочки элементов, укажите последовательность их работы и логические уровни на ключевых узлах (0 или 1) при типовых комбинациях входных сигналов.
Сохраните документацию в структурированном виде: отдельные папки для схем, описаний и экспериментальных данных. Используйте единую систему именования файлов (например, «Схема_ЛЭ_И-НЕ_74LS00_2024-05-15.pdf»). При необходимости передачи результатов третьим лицам добавьте пояснения к неочевидным моментам, например: «На входе A наблюдается задержка 15 нс из-за паразитной емкости монтажа».
