На сколько ампер ставить автомат на бойлер

Бойлер – один из самых энергоемких бытовых приборов. Его мощность варьируется от 1,5 до 3 кВт, а пусковые токи могут превышать номинальные на 20–30%. Неправильно подобранный автоматический выключатель приведет к ложным срабатываниям или, что опаснее, не защитит проводку от перегрузки. Основной критерий выбора – номинальный ток автомата, который должен соответствовать сечению кабеля и мощности нагревателя.

Для бойлера мощностью 2 кВт (наиболее распространенный вариант) расчетный ток составляет 9,1 А (2000 Вт / 220 В). Однако автомат на 10 А здесь не подойдет: нужно учитывать коэффициент запаса (1,2–1,3) и пусковые токи. Оптимальный выбор – автомат на 16 А с характеристикой C (для активной нагрузки). Если мощность бойлера 2,5 кВт (ток ~11,4 А), рекомендуется автомат на 20 А. Для моделей 3 кВт (ток ~13,6 А) – 25 А.

Сечение кабеля должно соответствовать току автомата. Для 16 А – 2,5 мм² (медь), для 20 А – 4 мм², для 25 А – 6 мм². Использование провода меньшего сечения приведет к перегреву и риску возгорания. Важно: автомат защищает проводку, а не сам бойлер. Если кабель уже проложен, выбирайте автомат по его сечению, а не по мощности прибора.

Характеристика срабатывания автомата (B, C, D) зависит от типа нагрузки. Для бойлеров подходит C – она обеспечивает баланс между защитой от короткого замыкания и устойчивостью к пусковым токам. Автоматы B слишком чувствительны и могут срабатывать при включении, а D – избыточны для бытового применения.

Не используйте автоматы с номиналом выше 25 А для стандартных бойлеров – это снижает уровень защиты. Если расчетный ток превышает 25 А, проверьте сечение кабеля и при необходимости замените его на более толстое. В сомнительных случаях проконсультируйтесь с электриком: ошибка в выборе автомата может стоить дорого.

Как определить мощность бойлера в киловаттах

Мощность бойлера указана на заводской табличке, прикреплённой к корпусу или в паспорте устройства. Ищите значение в ваттах (Вт) или киловаттах (кВт). Если мощность дана в ваттах, разделите её на 1000 для перевода в киловатты. Например, 2000 Вт = 2 кВт.

При отсутствии документации измерьте мощность самостоятельно. Для этого потребуется мультиметр с функцией измерения тока (А) и напряжение сети (обычно 220–230 В в бытовых условиях). Подключите бойлер, замерьте ток в амперах и умножьте на напряжение. Формула: P (кВт) = (I × U) / 1000, где I – ток в амперах, U – напряжение в вольтах.

Учтите, что бойлеры с сухим ТЭНом или несколькими нагревательными элементами могут иметь разную мощность в зависимости от режима работы. Например, двухрежимный бойлер на 1,5 кВт и 2 кВт потребляет разную мощность при переключении. Проверяйте все доступные режимы.

• Бойлеры до 50 литров: 1,2–2 кВт.
• Бойлеры 50–100 литров: 1,5–2,5 кВт.
• Бойлеры 100–200 литров: 2–3 кВт.
• Бойлеры свыше 200 литров: 3–6 кВт.

Если бойлер подключён через отдельный автомат, посмотрите его номинал. Автомат на 10 А соответствует примерно 2,2 кВт (при 220 В), на 16 А – 3,5 кВт. Это косвенный способ оценки, но он даёт представление о максимальной мощности устройства.

Для бойлеров с электронным управлением мощность может регулироваться плавно. В этом случае загляните в меню настроек или инструкцию – там часто указан диапазон мощности. Например, от 0,5 до 2,5 кВт.

Не путайте мощность нагрева с потреблением электроэнергии. Мощность – это мгновенное значение, а потребление зависит от времени работы. Например, бойлер на 2 кВт за час нагрева израсходует 2 кВт·ч электроэнергии.

Формула расчета номинального тока для бойлера

Номинальный ток автомата для бойлера определяется по мощности нагревательного элемента и напряжению сети. Базовая формула: I = P / U, где I – ток в амперах, P – мощность бойлера в ваттах, U – напряжение сети (220 В для однофазной, 380 В для трехфазной). Например, для бойлера мощностью 2000 Вт ток составит 2000 / 220 ≈ 9,09 А.

К полученному значению добавляют запас 20–30% для компенсации пусковых токов и колебаний напряжения. Так, для 9,09 А расчетный ток с запасом: 9,09 × 1,3 ≈ 11,82 А. Ближайший стандартный номинал автомата – 16 А. Меньшие значения (10 А) могут приводить к ложным срабатываниям.

Для трехфазных бойлеров формула усложняется: I = P / (√3 × U × cosφ). Здесь cosφ (коэффициент мощности) обычно равен 0,95–1. При мощности 6000 Вт и напряжении 380 В ток составит: 6000 / (1,73 × 380 × 0,95) ≈ 9,6 А. Запас 30% дает 12,5 А – выбирают автомат на 16 А.

Учитывайте сечение подводящего кабеля. Для тока 16 А минимальное сечение медного провода – 2,5 мм² (алюминиевого – 4 мм²). При меньшем сечении кабель будет перегреваться, что снижает безопасность. Если длина линии превышает 10 метров, увеличивайте сечение на 10–15% для компенсации потерь.

• Для бойлеров до 1500 Вт – автомат 10 А (кабель 1,5 мм²).
• 1500–2500 Вт – 16 А (2,5 мм²).
• 2500–3500 Вт – 20 А (4 мм²).
• Свыше 3500 Вт – трехфазное подключение или автомат 25 А (6 мм²).

Не игнорируйте характеристику срабатывания автомата. Для бойлеров подходят автоматы с типом C (стандартный) или D (если есть мощные пусковые токи). Тип B слишком чувствителен и может отключаться при нормальной работе. Пример маркировки: C16 – автомат на 16 А с характеристикой C.

Проверьте реальное напряжение в сети. При пониженном напряжении (например, 200 В вместо 220 В) ток увеличивается: 2000 / 200 = 10 А. Это требует корректировки номинала автомата в большую сторону. Измерьте напряжение мультиметром в часы пиковой нагрузки.

Для бойлеров с электронным управлением или несколькими ТЭНами учитывайте суммарную мощность всех элементов. Например, бойлер с двумя ТЭНами по 1000 Вт каждый требует расчета на 2000 Вт. Если один ТЭН включается реже, номинал автомата все равно выбирается по максимальной мощности.

Почему нельзя ставить автомат с запасом по току

Бойлеры мощностью 2 кВт потребляют около 9 А, 2,5 кВт – 11 А, 3 кВт – 13,6 А. Автомат с номиналом выше этих значений не сработает при перегрузке, пока ток не превысит его порог. Например, автомат на 20 А для бойлера на 2 кВт пропустит ток до 20 А, хотя проводка сечением 1,5 мм² рассчитана максимум на 16 А. Превышение на 25% приведёт к нагреву изоляции, риску короткого замыкания и возгоранию.

Запас по току увеличивает время срабатывания защиты. Автомат на 16 А при токе 14 А (перегрузка 12,5%) отключится через 1 час, а при 18 А – через 2–3 минуты. Если поставить автомат на 25 А, время срабатывания при тех же токах вырастет в 5–10 раз. За это время проводка успеет нагреться до критических температур, особенно в местах соединений и клемм.

• ПУЭ п. 3.1.4 требует выбирать автоматы по номинальному току нагрузки с учётом допустимого длительного тока проводников.
• ГОСТ Р 50345-2010 устанавливает время-токовые характеристики автоматов: при токе 1,45×In срабатывание должно происходить за ≤1 час.
• Завышенный номинал нарушает оба требования, создавая угрозу пожарной безопасности.

Бойлеры имеют пусковые токи, превышающие номинальные в 1,5–2 раза. Например, при включении ТЭНа на 2 кВт ток кратковременно достигает 18–20 А. Автомат на 10 А сработает мгновенно, а на 16 А – только при длительной перегрузке. Запас в 30–50% делает защиту неэффективной, так как пусковые токи становятся «нормой» для системы.

Проводка в квартирах старше 20 лет часто выполнена алюминиевым проводом сечением 2,5 мм², который выдерживает 19 А. Однако изоляция со временем теряет свойства: при нагреве до 70°C срок службы сокращается вдвое. Автомат на 25 А при токе 22 А не отключится, но проводка будет работать на пределе, ускоряя деградацию изоляции.

1. Рассчитайте ток бойлера: мощность (Вт) ÷ напряжение (220 В) = ток (А).
2. Выберите автомат с номиналом на 10–20% выше расчётного тока, но не превышающим допустимый ток проводки.
3. Для бойлера на 2 кВт (9 А) оптимален автомат на 10 А, если проводка медная 1,5 мм² (15 А).
4. При алюминиевой проводке 2,5 мм² (19 А) допустим автомат на 16 А.

Производители бойлеров указывают рекомендуемые параметры защиты в паспорте. Например, для модели на 1,5 кВт Ariston рекомендует автомат на 10 А, Electrolux – на 13 А. Игнорирование этих данных лишает гарантии, так как нарушение условий эксплуатации приравнивается к неправильному подключению.

Запас по току оправдан только при использовании проводки с большим сечением, чем требуется по расчётам. Например, если бойлер на 3 кВт (13,6 А) подключён медным кабелем 4 мм² (38 А), автомат на 16 А обеспечит защиту без риска ложных срабатываний. В остальных случаях запас – это отказ от защиты проводки и оборудования.

Как учесть пусковые токи при выборе автомата

Пусковые токи бойлера в 1,5–3 раза превышают номинальный ток нагревательного элемента из-за сопротивления холодной спирали. Например, для бойлера мощностью 2 кВт с номинальным током 9 А пусковой ток может достигать 18–27 А в первые 0,1–0,5 секунды. Автомат должен выдерживать этот кратковременный скачок без срабатывания, иначе он будет ложно отключать питание при каждом включении.

Для учета пусковых токов используйте автоматы с характеристикой C или D. Автоматы типа C (например, C16) рассчитаны на пусковые токи до 5–10 номиналов и подходят для большинства бытовых бойлеров мощностью до 3 кВт. Для более мощных моделей (от 3,5 кВт) выбирайте D (например, D20), так как они выдерживают скачки до 10–20 номиналов. Характеристика B не подходит – она сработает уже при 3–5-кратном превышении.

Проверьте время-токовую характеристику автомата по документации производителя. Например, автомат C16 не сработает при токе 80 А в течение 0,1 секунды, но отключится за 0,01 секунды при 160 А. Это критично: если пусковой ток бойлера превысит 80 А на 0,2 секунды, автомат сработает. Для бойлеров с электронным управлением и плавным пуском (например, с тиристорным регулятором) допустимо использовать автоматы с меньшим запасом, но не ниже C10 для 2 кВт.

Избегайте установки автоматов с завышенным номиналом «с запасом». Автомат C25 для бойлера 2 кВт (9 А) не защитит проводку сечением 1,5 мм², рассчитанную на 16 А, при коротком замыкании. Правильный подход: выбирайте автомат по номинальному току бойлера с поправкой на пусковые токи, но не превышайте допустимый ток кабеля. Например, для бойлера 2,5 кВт (11 А) с пусковым током до 30 А оптимален C16, если кабель – 2,5 мм² (допустимый ток 20 А).

При сомнениях проведите замер пускового тока с помощью токовых клещей. Подключите бойлер через автомат, зафиксируйте максимальное значение тока в момент включения и сравните с время-токовой характеристикой выбранного автомата. Если пусковой ток превышает допустимые значения для C-характеристики, замените автомат на D или установите устройство плавного пуска (УПП), снижающее скачок тока до 1,5–2 номиналов.

Какие типы автоматов подходят для бойлеров

Для защиты бойлеров используют автоматические выключатели с характеристикой отключения C или D. Автоматы типа C (5–10 номиналов тока) оптимальны для большинства бытовых водонагревателей мощностью до 3,5 кВт, так как срабатывают при 5–10-кратном превышении номинального тока. Для бойлеров с мощностью свыше 3,5 кВт (например, 5–6 кВт) рекомендуется тип D (10–20 номиналов), который выдерживает пусковые токи без ложных срабатываний. Важно: номинал автомата должен превышать рабочий ток бойлера на 10–20%, но не более 16 А для однофазных сетей (220 В) и 25 А для трехфазных (380 В).

Дифференциальные автоматы (АВДТ) объединяют функции защиты от короткого замыкания и утечки тока. Для бойлеров подходят модели с током утечки 30 мА – это минимально допустимое значение для предотвращения поражения электричеством. Пример: для бойлера на 2 кВт (9 А) выбирают АВДТ на 16 А с характеристикой C и током утечки 30 мА. УЗО без встроенного автомата также применимо, но требует последовательного подключения отдельного автоматического выключателя.

Модульные автоматы с тепловым и электромагнитным расцепителем – стандартное решение для бойлеров. Тепловой расцепитель защищает от перегрузки (медленное нагревание), электромагнитный – от короткого замыкания (мгновенное отключение). Избегайте автоматов типа B (3–5 номиналов) – они слишком чувствительны к пусковым токам бойлера и могут срабатывать ложно. Для трехфазных бойлеров используйте трехполюсные автоматы с соответствующим номиналом, например, 3×16 А для нагрузки 11 кВт.

Как проверить сечение кабеля перед установкой автомата

Сечение кабеля напрямую влияет на безопасность и эффективность работы бойлера. Перед установкой автомата проверьте фактическое сечение, а не полагайтесь на маркировку. Производители иногда занижают параметры, особенно в бюджетных моделях. Для проверки потребуется штангенциркуль или микрометр с точностью до 0,1 мм.

Снимите изоляцию с участка кабеля длиной 10–15 см. Если жила многопроволочная, скрутите проволоки в плотный пучок. Измерьте диаметр одной жилы в трёх местах и вычислите среднее значение. Для однопроволочных жил достаточно одного измерения. Формула расчёта сечения: S = (π × d²) / 4, где d – диаметр в миллиметрах. Например, при диаметре 1,78 мм сечение составит ≈ 2,5 мм².

Сравните полученное значение с таблицей допустимых токов по ПУЭ. Для медного кабеля сечением 2,5 мм² максимальный ток – 25 А, для 4 мм² – 32 А. Если фактическое сечение меньше заявленного, автомат подбирайте по реальным параметрам. Иначе кабель перегреется даже при номинальном токе автомата.

Учтите условия прокладки: открытая проводка допускает большие токи, чем скрытая в стене или трубе. При температуре окружающей среды выше 25°C снизьте допустимый ток на 10–15%. Для алюминиевых кабелей сечение должно быть на ступень выше, чем для медных, из-за худшей проводимости.

Проверьте целостность жил: окисление или повреждения снижают пропускную способность. Если кабель старый, замените его – экономия на проводке приведёт к пожару. Особое внимание уделите местам соединений: скрутки и клеммы должны быть надёжными, без нагрева.

Для бойлеров мощностью до 2 кВт (≈9 А) достаточно кабеля 1,5 мм², но автомат ставьте на 10 А. При мощности 2–3 кВт (≈13 А) используйте 2,5 мм² и автомат 16 А. Если мощность выше 3 кВт (≈16 А), берите 4 мм² и автомат 20–25 А. Превышение этих значений без проверки сечения опасно.

Не игнорируйте падение напряжения: при длине кабеля более 10 м сечение увеличивайте на 20–30%. Например, для бойлера на 3 кВт при длине 15 м используйте 6 мм² вместо 4 мм². Проверьте сопротивление кабеля мультиметром: для 1 м медного провода 2,5 мм² оно не должно превышать 0,007 Ом.

После проверки зафиксируйте результаты. Если сечение меньше требуемого, замените кабель или уменьшите мощность бойлера. Установка автомата без учёта реального сечения – прямая угроза безопасности. Всегда оставляйте запас: лучше перестраховаться, чем столкнуться с перегревом.

Чем отличаются автоматы на 16А, 20А и 25А для бойлера

Автоматы на 16А, 20А и 25А различаются прежде всего номинальным током срабатывания – значением, при котором устройство отключит цепь для защиты от перегрузки. Для бойлера мощностью до 3 кВт (около 13,6А при 220В) автомат на 16А обеспечит запас в 15–20% от рабочего тока, что соответствует требованиям ПУЭ. При этом время срабатывания при перегрузке в 1,13–1,45 раза от номинала составит от нескольких минут до часа, предотвращая перегрев проводки. Автоматы на 20А и 25А рассчитаны на более мощные нагрузки, но для стандартных бытовых бойлеров их использование оправдано только при сечении кабеля не менее 2,5 мм² и 4 мм² соответственно.

Ключевое отличие – чувствительность к пусковым токам. Бойлеры с ТЭНами мощностью 2–3 кВт в момент включения потребляют ток в 1,5–2 раза выше номинального на доли секунды. Автомат на 16А с характеристикой C (стандарт для бытовых приборов) выдержит такой скачок без ложных срабатываний. Модели на 20А и 25А с этой задачей справятся легче, но их применение бессмысленно, если проводка не рассчитана на такие токи – например, при сечении 1,5 мм² автомат на 25А не защитит кабель от перегрева, даже если бойлер работает в штатном режиме.

Тип расцепителя также влияет на выбор. Автоматы на 16А чаще оснащаются тепловым и электромагнитным расцепителями с кривой C, где электромагнитный срабатывает при 5–10-кратном превышении тока (защита от короткого замыкания). У моделей на 20А и 25А порог срабатывания может быть выше – до 10–14 крат, что снижает риск ложных отключений при кратковременных перегрузках. Однако для бойлера это не критично: короткие замыкания в ТЭНах редки, а длительные перегрузки маловероятны из-за термостата.

При выборе автомата важна не только мощность бойлера, но и длина линии. Падение напряжения на кабеле длиной 20 метров при токе 16А и сечении 2,5 мм² составит около 3%, что допустимо. Для автомата на 25А при том же сечении падение достигнет 5–6%, что может привести к нестабильной работе бойлера. Если линия длиннее 30 метров, даже автомат на 16А потребует увеличения сечения до 4 мм², чтобы избежать потерь. В таких случаях автоматы на 20А и 25А оправданы только при соответствующем кабеле.

Экономический аспект: автоматы на 16А дешевле аналогов на 20А и 25А на 20–40%, а их ресурс при правильном подборе не уступает более мощным моделям. Для бойлера мощностью до 3 кВт автомат на 16А – оптимальный выбор: он обеспечивает защиту, не переплачивая за избыточный запас. Автоматы на 20А и 25А актуальны только при подключении бойлеров от 3,5 кВт (15,9А) или при использовании в одной цепи с другими мощными приборами, но тогда требуется отдельная линия с кабелем не менее 4 мм².

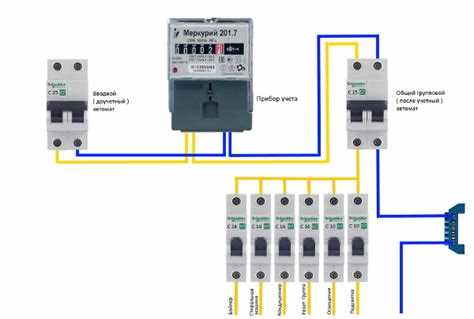

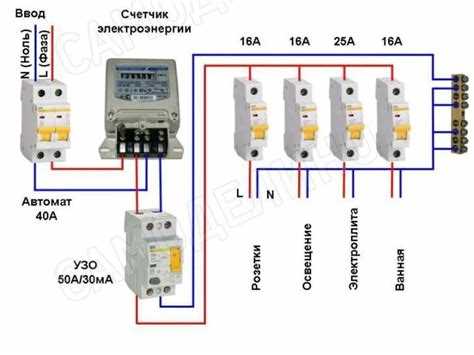

Где размещать автомат в электрощитке для бойлера

Автомат для бойлера устанавливайте в верхней части электрощитка, если щит собран по принципу «сверху вниз». Это упрощает визуальный контроль и обслуживание: при аварийном срабатывании автомат будет первым в цепочке, что ускорит диагностику. В щитах с горизонтальным расположением модулей размещайте его слева – так он окажется ближе к вводному автомату, что соответствует логике последовательного подключения.

Избегайте установки автомата в нижнем ряду, если щит заполнен более чем на 70%. При перегреве или коротком замыкании доступ к нижним модулям может быть затруднён из-за скопления проводов или соседних устройств. Исключение – щиты с выдвижными модулями или прозрачными крышками, где нижнее расположение не создаёт проблем.

Расстояние от автомата бойлера до вводного автомата не должно превышать 30 см по длине DIN-рейки. Это минимизирует падение напряжения на участке кабеля и снижает риск ложных срабатываний из-за наводок. Если щит компактный, используйте гребёнчатую шину для соединения автоматов – она обеспечивает надёжный контакт и экономит место.

Не размещайте автомат рядом с УЗО или дифавтоматом, если они защищают другие линии (например, розетки ванной). Бойлер – мощный потребитель, и его пусковые токи могут вызывать ложные срабатывания соседних защитных устройств. Минимальный зазор между автоматом бойлера и другими модулями – 1 модуль (17,5 мм) для предотвращения электромагнитных помех.

В щитах с металлическим корпусом заземляйте DIN-рейку, если автомат установлен на ней напрямую. Это особенно важно для бойлеров мощностью свыше 2 кВт, где токи утечки могут достигать 30 мА. Используйте медный провод сечением не менее 4 мм² для соединения рейки с шиной заземления.

При монтаже в пластиковых щитах проверяйте температурный режим: автомат бойлера не должен находиться рядом с тепловыделяющими устройствами (например, реле или трансформаторами). Допустимая температура эксплуатации автомата – до +40°C; превышение на 10°C сокращает срок службы на 50%. Если щит установлен в котельной, выбирайте модели с термостойким корпусом (класс защиты IP41 и выше).

Для бойлеров с электронным управлением (например, с функцией Wi-Fi) предусмотрите отдельную группу в щите, чтобы исключить влияние помех от других устройств. Автомат в этом случае размещайте на расстоянии не менее 5 см от импульсных блоков питания или контроллеров. Используйте экранированные кабели для подключения, если длина линии превышает 10 метров.

В многоквартирных домах автомат бойлера устанавливайте в этажном щите только при отсутствии возможности размещения в квартирном. В этажных щитах выделяйте для него отдельную DIN-рейку или секцию, чтобы избежать случайного отключения соседями. Маркируйте автомат ярлыком с надписью «Бойлер» и указанием номинального тока (например, «C16») для быстрой идентификации.
