Система Check Sonar в Toyota Land Cruiser 200 – это комплекс ультразвуковых датчиков, интегрированных в передний и задний бамперы, предназначенный для помощи водителю при парковке и маневрировании на малых скоростях. В отличие от базовых парктроников, используемых в бюджетных моделях, эта система отличается повышенной точностью и расширенным функционалом, включая визуальную и звуковую индикацию расстояния до препятствий. Датчики работают на частоте 40 кГц, что обеспечивает минимальную погрешность даже при наличии грязи или мелких частиц на поверхности.
Особенность Check Sonar в Land Cruiser 200 – адаптивная калибровка. Система автоматически корректирует показания в зависимости от температуры окружающей среды и состояния дорожного покрытия. Например, при сильном дожде или снегопаде датчики могут временно снижать чувствительность, чтобы избежать ложных срабатываний. Для диагностики неисправностей предусмотрен встроенный тестовый режим, активируемый через меню мультимедийной системы. Если один из датчиков выходит из строя, на экране отображается соответствующее предупреждение с указанием его расположения.
При эксплуатации системы важно учитывать ее ограничения. Датчики не распознают объекты ниже 20 см от уровня земли (например, бордюры или низкие камни) и могут давать сбои при налипании снега или льда на бампер. Также система неэффективна при движении по неровным поверхностям, где угол наклона автомобиля превышает 15 градусов. Для поддержания работоспособности рекомендуется регулярно очищать датчики от грязи и проверять их целостность при каждом техническом обслуживании.
В случае некорректной работы Check Sonar первым шагом должна быть проверка предохранителей (F34 в блоке под капотом) и состояния проводки. Если проблема сохраняется, требуется диагностика с помощью сканера Toyota Techstream, который позволяет считывать коды ошибок и проводить калибровку системы. Замена неисправного датчика должна выполняться только оригинальными запчастями, так как сторонние аналоги могут не соответствовать по частоте и чувствительности, что приведет к сбоям в работе.
Назначение системы Check Sonar в Toyota Land Cruiser 200
В отличие от камер кругового обзора, которые предоставляют изображение, Check Sonar фокусируется на точном измерении расстояния до объектов. Система активируется автоматически при включении задней передачи или при скорости ниже 10 км/ч, если включён режим парковки. В переднем бампере установлены 4 датчика, в заднем – 4 или 6 (в зависимости от комплектации), что позволяет охватывать зоны слепых пятен и минимизировать риск повреждения кузова.
Точность срабатывания зависит от условий эксплуатации: грязь, снег или лед на датчиках могут искажать показания. Производитель рекомендует регулярно очищать поверхность датчиков мягкой тканью без использования абразивных средств. При температуре ниже -20°C система может временно терять чувствительность из-за изменения свойств ультразвука в холодном воздухе – это нормальное явление, не требующее вмешательства.
В модификациях с 2015 года по настоящее время система поддерживает функцию «полуавтоматической парковки», где Check Sonar взаимодействует с электрическим усилителем руля для корректировки траектории. Однако даже в этом режиме водитель обязан контролировать процесс, удерживая ногу на педали тормоза. При буксировке прицепа задний сонар автоматически деактивируется, чтобы избежать помех от элементов крепления.
Стоимость замены одного датчика Check Sonar составляет от 8 000 до 15 000 рублей в зависимости от расположения (передний/задний) и региона. При самостоятельной установке важно соблюдать заводские параметры: датчики должны быть утоплены в бампер на 2–3 мм, а зазор между ними и кузовом – не менее 5 мм. Использование неоригинальных компонентов может привести к сбоям в работе системы или ложным срабатываниям.
Расположение датчиков парковочной системы и их функции
В Toyota Land Cruiser 200 парковочные датчики интегрированы в бамперы: по четыре на переднем и заднем. Передние сенсоры расположены на высоте 40–50 см от земли, задние – 50–60 см, что обеспечивает оптимальный охват препятствий на расстоянии от 30 см до 2 метров. Датчики работают на ультразвуковой технологии с частотой 40 кГц, генерируя звуковые импульсы и измеряя время их возврата. При обнаружении объекта система корректирует сигнал в зависимости от скорости сближения: от прерывистого звука на расстоянии 1,5 м до непрерывного на дистанции менее 30 см.
Каждый датчик отвечает за сектор в 90 градусов, но их зоны частично пересекаются для исключения «слепых пятен». Левый и правый крайние сенсоры переднего бампера сканируют углы до 1,2 м, предотвращая столкновения при маневрах в узких проездах. Задние датчики дополнительно контролируют пространство за запасным колесом, если оно установлено на двери багажника. При включении задней передачи система автоматически активируется, но может быть принудительно отключена кнопкой на центральной консоли.
Рекомендации по эксплуатации: избегайте мойки бамперов под высоким давлением ближе 30 см к датчикам – это может повредить мембраны. Зимой очищайте сенсоры от наледи пластиковым скребком, не используя металлические предметы. Если система выдает ложные срабатывания, проверьте датчики на наличие грязи или снега в углублениях – даже 2–3 мм слоя искажают сигнал. При замене датчиков используйте оригинальные запчасти с маркировкой 89199-60070 (передний) и 89199-60080 (задний), так как аналоги часто несовместимы по частоте.
Как активируется и отключается Check Sonar в разных режимах езды
В режиме «бездорожье» система адаптируется к условиям эксплуатации. Датчики сохраняют работоспособность, но порог срабатывания снижается до 5 км/ч, а звуковые сигналы становятся менее частыми, чтобы не отвлекать водителя на неровностях. Активация происходит при выборе режима Multi-Terrain Select (MTS) или при включении понижающей передачи. Если автомобиль движется со скоростью выше 15 км/ч, Check Sonar автоматически переходит в режим ожидания, чтобы избежать ложных срабатываний от камней или кустов.
Отключение системы возможно двумя способами: временное и постоянное. Временное отключение происходит при нажатии кнопки «Parking Sensor» на центральной консоли – индикатор на кнопке гаснет, а звуковые сигналы прекращаются до следующего запуска двигателя. Постоянное отключение требует изменения настроек через мультимедийную систему: «Настройки» → «Система помощи водителю» → «Парковочные датчики» → «Отключить». В этом случае система останется неактивной даже после перезапуска зажигания.
- При движении задним ходом на скорости выше 12 км/ч Check Sonar автоматически деактивируется, чтобы предотвратить помехи от быстрого приближения к препятствиям.
- В режиме «круиз-контроль» система остаётся активной, но звуковые оповещения приглушаются, если скорость превышает 8 км/ч.
- При буксировке прицепа датчики заднего бампера могут выдавать ложные срабатывания – рекомендуется отключать их вручную перед началом движения.
В зимних условиях работа Check Sonar может быть ограничена из-за налипания снега или льда на датчики. Автоматическая активация системы при этом сохраняется, но точность определения расстояния снижается. Производитель рекомендует очищать датчики перед каждой поездкой в холодное время года. Если система не реагирует на препятствия, проверьте наличие грязи или льда в углублениях бамперов – даже небольшое загрязнение способно вывести датчики из строя.
При использовании внедорожных шин с увеличенным профилем или установке дополнительных защитных пластин на бамперы угол обзора датчиков может изменяться. В таких случаях система может не распознавать низкие препятствия (например, бордюры) или, наоборот, срабатывать на неровности грунта. Для корректировки работы рекомендуется провести диагностику у официального дилера – в некоторых случаях требуется перенастройка программного обеспечения блока управления.
Если Check Sonar активируется без видимых причин (например, на открытой дороге), это может указывать на неисправность одного из датчиков или повреждение проводки. В таком случае система отображает ошибку на приборной панели и перестаёт функционировать до устранения проблемы. Для диагностики используйте сканер Toyota Techstream или обратитесь в сервис – самостоятельное вмешательство в электронику может привести к полному отказу парктроников.

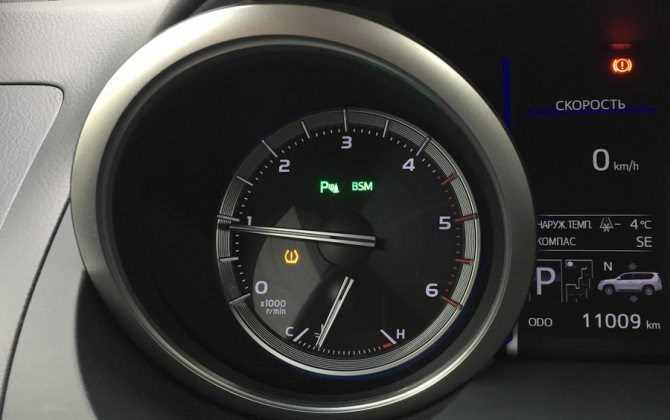

Индикация на приборной панели и звуковые сигналы системы
Звуковые сигналы дублируют визуальную индикацию, но с разной частотой и тональностью в зависимости от расстояния до препятствия:
- одиночные короткие гудки (1 раз в секунду) – расстояние 1–1,5 м;
- частые прерывистые сигналы (2 раза в секунду) – 0,5–1 м;
- непрерывный звук – менее 0,3 м или сбой системы.
При движении вперёд звук подаётся через передний динамик, при заднем ходе – через задний. Если автомобиль оборудован системой Multi-Terrain Select, тональность сигналов может меняться в режиме «Rock» для лучшей слышимости в условиях бездорожья.
В случае ложных срабатываний (например, при налипании грязи на датчики или сильном дожде) рекомендуется вручную отключить систему кнопкой «Sonar Off» на центральной консоли. Если индикация не исчезает после очистки датчиков, необходимо проверить их целостность и подключение – повреждённые элементы (трещины, коррозия разъёмов) часто вызывают постоянные ошибки. При появлении кода «U1000» (сбой связи с блоком управления) требуется диагностика через сканер Toyota Techstream для сброса ошибок и перепрошивки модуля.
Типичные неисправности Check Sonar и способы их диагностики
Наиболее частая проблема – ложные срабатывания системы при отсутствии реальных препятствий. Причиной может быть загрязнение датчиков парктроника грязью, снегом или льдом, особенно в зимний период. Также виной становятся механические повреждения сенсоров (трещины, вмятины) или окисление контактов в разъёмах проводки. Для диагностики сначала очистите датчики мягкой тканью без абразивов, затем проверьте их целостность визуально. Если проблема сохраняется, подключите диагностический сканер (например, Toyota Techstream) и считайте коды ошибок – неисправный датчик обычно выдаёт коды C1AE1–C1AE8 (по номеру сенсора).
Другая распространённая неисправность – полное отключение системы с индикацией «Check Sonar» на приборной панели. Чаще всего это связано с обрывом или коротким замыканием в цепи питания датчиков. Проверьте предохранитель №34 (10 А) в блоке под капотом и №14 (10 А) в салонном блоке. Если предохранители целы, прозвоните проводку мультиметром: напряжение на разъёмах датчиков должно составлять 12 В при включённом зажигании. Обратите внимание на участки проводов, проходящие через гофры дверей и багажника – там чаще всего происходят обрывы из-за перегибов.
Реже встречается некорректная работа системы из-за сбоев в блоке управления парктроником (PTS ECU). Симптомы: задержка реакции на препятствия, хаотичное срабатывание звукового сигнала или отсутствие отображения расстояния на дисплее. В этом случае сначала выполните сброс системы, отключив клемму аккумулятора на 10 минут. Если ошибка не исчезла, замените блок управления – он расположен за обшивкой багажника с левой стороны. Перед заменой убедитесь, что проблема не в программном обеспечении, обновив прошивку через официальный дилерский сканер.

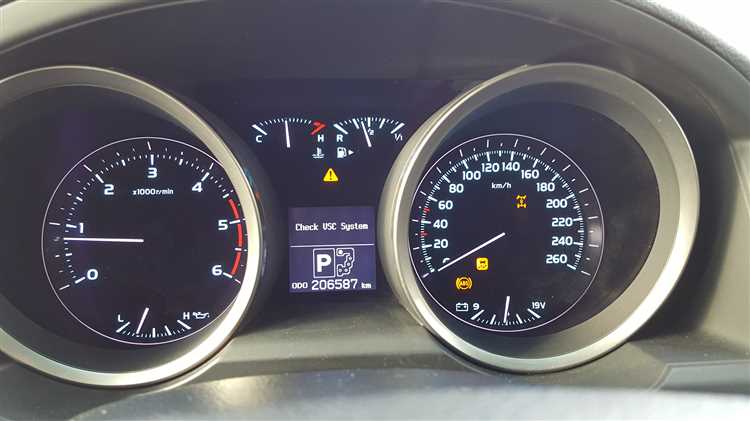

Процедура калибровки и сброса ошибок парковочных датчиков
Калибровка парковочных датчиков Toyota Land Cruiser 200 требуется после замены датчиков, бампера или при появлении ложных срабатываний системы Check Sonar. Процесс выполняется через диагностический сканер Techstream с поддержкой протокола CAN или аналогичным оборудованием. Подключите сканер к разъёму OBD-II, расположенному под рулевой колонкой, и выберите в меню пункт «Parking Assist System». Для корректной калибровки автомобиль должен находиться на ровной поверхности с выключенным двигателем, а зона вокруг датчиков – свободной от препятствий на расстоянии не менее 1 метра.
Основные этапы калибровки включают:
- Проверку целостности проводки датчиков (сопротивление должно составлять 2–4 Ом для каждого канала).
- Активацию режима «Initialization» в сканере, который запускает автоматическую настройку углов обзора датчиков.
- Тестирование работы системы в движении задним ходом со скоростью не более 5 км/ч – сканер должен зафиксировать отсутствие ошибок в логах.
Если калибровка не завершается успешно, проверьте напряжение питания датчиков (должно быть 12 В) и отсутствие коррозии на контактах разъёмов. В некоторых случаях требуется повторная инициализация после прогрева автомобиля до рабочей температуры.
Сброс ошибок парковочных датчиков выполняется через тот же диагностический сканер. В меню «Parking Assist System» выберите опцию «Clear DTCs» (сброс кодов неисправностей). После этого отключите сканер, запустите двигатель и активируйте заднюю передачу – система должна перезапуститься без индикации ошибок на приборной панели. Если ошибка сохраняется, проверьте код неисправности в логах сканера: например, код C1AE1 указывает на неисправность заднего левого датчика, а C1AE5 – на проблему с блоком управления.
Для ручного сброса без сканера выполните следующую последовательность действий: включите зажигание, не запуская двигатель, нажмите педаль тормоза и удерживайте её, затем трижды переведите селектор АКПП из положения «P» в «R» и обратно в течение 5 секунд. После этого отпустите педаль тормоза и выключите зажигание на 30 секунд. Этот метод работает не на всех модификациях Land Cruiser 200 – эффективность зависит от года выпуска и версии ПО блока управления.
После калибровки или сброса ошибок проведите тест-драйв: проедьте задним ходом мимо препятствий на расстоянии 30–50 см, контролируя звуковые сигналы и отображение на экране мультимедиа. Если система продолжает выдавать ложные срабатывания, замените неисправный датчик – артикулы оригинальных компонентов: 89110-60120 (передний), 89110-60130 (задний). При установке новых датчиков обязательно соблюдайте полярность подключения и момент затяжки крепёжных винтов (3 Н·м).
Совместимость Check Sonar с дополнительным оборудованием и тюнингом
Система Check Sonar в Toyota Land Cruiser 200 рассчитана на штатную конфигурацию автомобиля, но её работа может нарушаться при установке неоригинальных бамперов, лебёдок или защиты картера. Ультразвуковые датчики парктроника интегрированы в задний и передний бамперы, и любое изменение их геометрии или материала способно искажать сигнал. Например, металлические накладки толщиной более 3 мм или пластиковые элементы с неровной поверхностью вызывают ложные срабатывания или полный отказ системы.
При установке лебёдки на передний бампер важно учитывать расположение датчиков: стандартные крепления лебёдок часто перекрывают зону действия крайних сенсоров. Решением может стать перенос датчиков на 5–7 см в сторону или использование лебёдок с компактным корпусом, таких как Warn Zeon 10-S или Comeup Seal Gen2, которые имеют вырезы под парктроник. В противном случае потребуется перепрошивка блока управления или установка дополнительных датчиков с отдельным контроллером.
Тюнинговые бамперы от производителей вроде ARB, Ironman или TJM часто не предусматривают штатные посадочные места для датчиков парктроника. В таких случаях применяют адаптеры – например, полиуретановые вставки с резьбовыми гнёздами под оригинальные сенсоры. Однако даже при правильной установке изменение угла наклона бампера на 5° и более приводит к смещению зоны обнаружения препятствий, что требует калибровки системы через диагностический сканер Toyota Techstream.
Защита картера из стали или алюминия толщиной от 4 мм также влияет на работу передних датчиков, особенно если она установлена ближе 15 см к бамперу. В таких ситуациях рекомендуется использовать защиту с вырезами под сенсоры или смещать её вниз на 2–3 см. Альтернативой служат композитные защиты, например, из полиэтилена высокой плотности, которые не создают помех ультразвуковому сигналу.
Дополнительные фаркопы и задний багажник на крыше могут создавать помехи для задних датчиков, если их элементы попадают в зону сканирования. Особенно критичны выступающие кронштейны или грузы, расположенные на высоте до 1 м от земли. Для минимизации влияния фаркопы оснащают откидными механизмами, а багажники – аэродинамическими обтекателями, снижающими вибрации и шум.
Установка камер заднего вида или 360-градусного обзора не конфликтует с Check Sonar напрямую, но может потребовать перенастройки приоритетов отображения на мультимедийном экране. В Land Cruiser 200 с системой Toyota Safety Sense камера имеет приоритет при движении задним ходом, а парктроник активируется только при обнаружении препятствий ближе 1,5 м. При интеграции сторонних камер, например, от Pioneer или Alpine, необходимо убедиться в совместимости протоколов CAN-шины.
Тюнинг подвески с изменением клиренса на ±30 мм и более требует обязательной перекалибровки парктроника. Увеличение дорожного просвета смещает зону обнаружения вверх, что приводит к пропуску низких препятствий, а занижение – к ложным срабатываниям на неровностях. Процедура калибровки включает корректировку углов наклона датчиков и обновление программного обеспечения блока управления через официальное ПО Toyota.
При установке нештатных аудиосистем или дополнительных электронных блоков (например, усилителей или процессоров) важно избегать помех на частоте 40 кГц, на которой работают ультразвуковые датчики. Проводка должна быть экранирована, а блоки питания – размещены на расстоянии не менее 30 см от жгутов парктроника. В противном случае возможны сбои в работе системы, проявляющиеся в виде хаотичных сигналов или полного отключения.
