Как из многоцветной светодиодной ленты сделать одноцветную

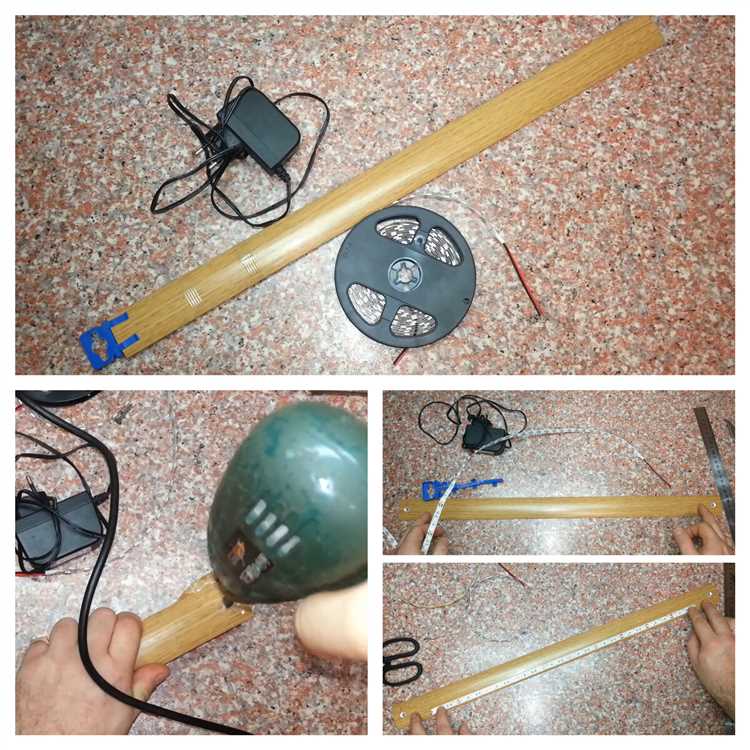

RGB-ленты удобны для динамичного освещения, но их сложная схема управления часто избыточна, если нужен стабильный однотонный свет. Стандартная RGB-лента содержит три канала (красный, зелёный, синий), каждый из которых требует отдельного питания и контроллера. Переделка в однотонную версию сокращает количество проводов, упрощает подключение и снижает риск сбоев. Работа займёт не более 30 минут, если следовать чётким инструкциям.

Для модификации потребуются: паяльник с тонким жалом (мощностью 25–40 Вт), припой (диаметр 0,5–1 мм), термоусадочная трубка (диаметр 3–5 мм), кусачки, мультиметр и однотонные светодиоды типа SMD 5050 или 3528. Альтернатива пайке – использование коннекторов для лент, но они увеличивают сопротивление и снижают надёжность. Если лента уже установлена, заранее отключите питание и дайте конденсаторам разрядиться (не менее 5 минут).

Основная задача – заменить RGB-светодиоды на одноцветные или объединить каналы. В первом случае придётся выпаивать каждый чип и устанавливать новые, во втором – соединить все каналы параллельно. Второй метод быстрее, но требует точного расчёта тока: стандартная RGB-лента на 12 В потребляет 60 мА на сегмент (3 диода), а однотонная SMD 5050 – до 20 мА на диод. Превышение тока приведёт к перегреву и выходу ленты из строя.

Независимо от выбранного способа, проверяйте полярность: анод (+) у светодиодов всегда длиннее катода (-). При пайке избегайте перегрева – температура жала не должна превышать 300°C, а время контакта с контактной площадкой – 3 секунд. Если лента покрыта силиконом, аккуратно удалите его скальпелем или наждачной бумагой (зернистость P400) перед работой. Готовую ленту протестируйте на пониженном напряжении (9 В) в течение 10 минут, чтобы исключить короткие замыкания.

Какие инструменты и материалы понадобятся для переделки

Для переделки RGB-ленты в однотонную потребуются инструменты, которые обеспечат точность и безопасность работы. Основные из них: паяльник мощностью 25–40 Вт с тонким жалом (например, TS100 или аналоги), припой с флюсом (рекомендуется бессвинцовый типа Sn96.5Ag3Cu0.5), кусачки для проводов с изолированными ручками, пинцет с антистатическим покрытием и мультиметр для проверки напряжения и целостности цепи. Дополнительно пригодится термоусадочная трубка диаметром 2–4 мм для изоляции соединений и монтажный нож для зачистки проводов. Если лента установлена на профиле, понадобится отвёртка или шестигранник для демонтажа.

Материалы зависят от выбранного метода переделки. Для простого отключения лишних каналов RGB потребуются только перемычки из медного провода сечением 0,2–0,5 мм². Если планируется полная замена светодиодов, нужны однотонные SMD-светодиоды соответствующего типоразмера (например, 5050 для лент с плотностью 60 LED/м или 3528 для 120 LED/м). Важно подобрать светодиоды с аналогичным прямым напряжением (обычно 3,0–3,3 В для белого цвета) и током (20–60 мА). Для фиксации элементов используйте термоклей или двухсторонний скотч толщиной 0,1–0,2 мм, чтобы не нарушать теплоотвод.

• Блок питания с выходным напряжением, соответствующим ленте (12 В или 24 В). Проверьте максимальный ток – он должен превышать суммарный ток всех подключённых сегментов на 20–30%.
• Контроллер однотонной подсветки (опционально), если требуется регулировка яркости. Подойдут модели с ШИМ-выходом, например, на базе микросхемы LM358.
• Паяльная паста или жидкий флюс для чистки контактных площадок перед пайкой.
• Изолента или силиконовый герметик для защиты соединений во влажных помещениях.

Как правильно демонтировать RGB ленту без повреждений

Перед началом работ отключите питание ленты и дайте ей остыть в течение 10–15 минут. Даже маломощные RGB-ленты нагреваются до 40–50°C при длительной работе, а клейкий слой теряет адгезию при температуре выше 30°C. Используйте инфракрасный термометр для проверки температуры поверхности – если она превышает 25°C, подождите ещё 5–7 минут. Это предотвратит отрыв медных контактов и повреждение гибкой основы.

Подденьте край ленты пластиковым шпателем или кредитной картой под углом 15–20°. Начинайте с угла или стыка, где клей держится слабее. Если лента приклеена на двусторонний скотч 3M VHB или аналоги, прогрейте её феном до 60–70°C на расстоянии 10 см – это снизит усилие отрыва на 40–60%. Избегайте металлических инструментов: они царапают печатные дорожки и могут вызвать короткое замыкание при повторном монтаже.

Отделяйте ленту медленно, с равномерным усилием, удерживая её за гибкую основу, а не за светодиоды. При резком рывке риск повреждения контактов возрастает в 3 раза. Если лента крепилась на алюминиевый профиль, сначала снимите рассеиватель и отсоедините профиль от поверхности – это снизит нагрузку на клейкий слой. Для лент с IP65/IP67 защитным покрытием используйте изопропиловый спирт (90%+) для растворения силиконового герметика на стыках.

После демонтажа очистите остатки клея с обратной стороны ленты и поверхности монтажа. Для клея 3M подходит спиртовая салфетка или специальный очиститель на основе цитрусовых (например, Goo Gone). Не применяйте ацетон или растворители на пластиковых поверхностях – они разъедают поликарбонатные рассеиватели. Если лента использовалась более 2 лет, замените клейкий слой: старый клей теряет до 70% адгезии после первого демонтажа.

Сверните ленту в бухту диаметром не менее 15 см, избегая перегибов под углом менее 90°. Храните её в антистатическом пакете при температуре 10–25°C и влажности до 60%. Перед повторным монтажом проверьте целостность дорожек мультиметром в режиме прозвонки: сопротивление между контактами +12V и GND должно быть не менее 1 МОм. Если обнаружены разрывы, замените повреждённый сегмент или используйте паяльную станцию с температурой не выше 280°C для ремонта.

Как определить тип контроллера и драйвера в вашей ленте

Первым шагом осмотрите плату контроллера – на ней часто указаны маркировка и модель. Ищите надписи типа «LED Controller», «RGB Controller» или аббревиатуры: «SP107E», «SP110E», «H801», «LN-IR24B». Если лента подключена к блоку питания через отдельный модуль, проверьте его корпус: на нём могут быть обозначения «LED Driver» или «Constant Voltage Driver» с указанием выходного напряжения (12V, 24V) и тока (например, 2A, 5A). Запишите все найденные данные – они пригодятся для поиска документации.

Определите способ управления: инфракрасный пульт, радиомодуль (RF 2.4GHz), Wi-Fi или Bluetooth. Инфракрасные контроллеры обычно имеют небольшой чёрный глазок на передней панели, а радиомодули – антенну (проволочную или печатную). Wi-Fi и Bluetooth-контроллеры часто маркируются как «Smart LED Controller» или содержат чипы ESP8266, ESP32, либо модули типа «HC-05». Если пульт идёт в комплекте, проверьте его частоту: 315 МГц, 433 МГц или 2.4 ГГц – это сузит круг поиска.

Измерьте выходное напряжение драйвера мультиметром. Подключите щупы к контактам «+» и «−» на выходе блока питания при включённой ленте. Стабильные 12V или 24V указывают на драйвер постоянного напряжения (CV), а если напряжение меняется в зависимости от яркости – перед вами драйвер постоянного тока (CC). Последний чаще встречается в мощных лентах или системах с диммированием. Запомните: CV-драйверы несовместимы с адресными лентами типа WS2812B, а CC-драйверы требуют точного подбора тока.

Разберите корпус контроллера и изучите плату на наличие микросхем. Основные чипы: PT4115 (диммируемый драйвер), WS2811 (адресный контроллер), TM1814 (RGBW-контроллер), или STM8S (универсальный микроконтроллер). Если на плате есть микросхема с маркировкой «2835» или «5050», это не контроллер, а обозначение типа светодиодов – ищите дальше. Для точной идентификации сфотографируйте плату и воспользуйтесь поиском по изображениям или форумами (например, «LED controller chip identification»).

Проверьте количество и назначение выходных каналов на контроллере. Одноцветные ленты подключаются к двум контактам («+» и «−»), RGB – к четырём («R», «G», «B», «+»), RGBW – к пяти («R», «G», «B», «W», «+»), а адресные (например, WS2812B) – к трём («DI», «5V», «GND»). Если на плате больше четырёх каналов, вероятно, это контроллер для лент с дополнительными цветами (например, RGB+CCT) или для управления несколькими зонами. Обратите внимание на цвет проводов: красный – «+», чёрный/синий – «−», остальные – каналы управления.

Если маркировка стёрта или отсутствует, определите тип по протоколу управления. Подключите ленту к компьютеру через адаптер USB-TTL (например, CH340) и просканируйте COM-порт программами типа «LED Edit» или «WLED». Если лента реагирует на команды, значит, контроллер поддерживает цифровой протокол (DMX, SPI, UART). Для аналоговых контроллеров (с потенциометрами или ИК-пультами) попробуйте подать сигнал с генератора PWM на частоту 1–2 кГц – если яркость меняется, перед вами ШИМ-контроллер. В крайнем случае вскройте чип и считайте маркировку под микроскопом или лупой.

Как заменить RGB светодиоды на одноцветные аналоги

Замена RGB светодиодов на одноцветные требует точного подбора компонентов. Начните с определения типа ленты: адресная (WS2812B, SK6812) или аналоговая (5050 RGB). Для аналоговых лент достаточно заменить RGB-светодиоды на одноцветные SMD 5050 или 3528 с нужной цветовой температурой (например, 2800K–6500K для белого). Адресные ленты требуют пайки микросхем с одноцветными чипами, что сложнее.

Подберите светодиоды с идентичными габаритами и рабочим напряжением. Стандартные RGB 5050 работают при 3–3,3 В на канал, одноцветные аналоги – при 2,8–3,4 В. Проверьте ток потребления: если RGB потребляет 60 мА на канал (180 мА суммарно), одноцветный должен укладываться в те же пределы. Иначе потребуется замена резисторов или драйвера.

Демонтируйте старые светодиоды паяльным феном при 300–350°C, удерживая пинцетом. Очистите контактные площадки от остатков припоя медной оплеткой или оловоотсосом. Новые светодиоды припаивайте с соблюдением полярности: ключ на корпусе (углубление или метка) должен совпадать с анодом (+) на плате. Используйте флюс для пайки (например, RMA-223) и припой с низкой температурой плавления (Sn63/Pb37).

Для адресных лент замените микросхемы на одноцветные аналоги, например, WS2811 с внешними светодиодами. Отпаяйте контроллер, удалите RGB-чипы и припаяйте новые, соблюдая распиновку: VDD (питание), GND (земля), DOUT (выход данных). Проверьте цепь мультиметром в режиме прозвонки на короткие замыкания между контактами.

После замены протестируйте ленту под напряжением, подключив её через ограничительный резистор (100–220 Ом) к источнику питания. Если светодиоды не горят, проверьте полярность и качество пайки. Для белых светодиодов используйте источник с напряжением 12 В и током не выше 20 мА на диод. При перегреве (свыше 60°C) уменьшите ток или добавьте радиатор.

При работе с лентами на гибкой основе избегайте перегрева подложки – используйте термостойкий коврик. Если лента длиннее 5 метров, разделите её на сегменты с отдельным питанием, чтобы избежать падения напряжения. Для стабильной работы одноцветных светодиодов добавьте конденсатор 100–470 мкФ параллельно питанию, чтобы сгладить пульсации.

Финальный этап – герметизация. Если лента эксплуатируется во влажной среде, нанесите силиконовый герметик на места пайки или используйте термоусадочную трубку. Для уличного применения выбирайте светодиоды с IP65–IP68 и герметизируйте всю ленту. Храните остатки припоя и флюса в герметичных контейнерах, чтобы избежать окисления.

Как подключить однотонную ленту к существующему блоку питания

Перед подключением проверьте параметры блока питания: напряжение (обычно 12В или 24В) и мощность (в ваттах). Однотонная лента должна соответствовать этим характеристикам. Например, лента на 12В не заработает с блоком на 24В, а при недостаточной мощности блок перегреется или выйдет из строя.

Отключите блок питания от сети. Даже если он кажется выключенным, остаточное напряжение может сохраняться. Используйте мультиметр для проверки отсутствия тока на выходных клеммах – это исключит риск короткого замыкания при монтаже.

• Зачистите концы проводов ленты на 5–7 мм. Если лента уже имеет разъемы (например, JST SM), их можно использовать повторно, но убедитесь, что контакты не окислены.
• Припаяйте провода к клеммам блока питания или используйте винтовые зажимы. Для пайки применяйте припой с флюсом, температура паяльника – 300–350°C. Избегайте перегрева, чтобы не повредить плату ленты.
• Полярность критична: красный провод (+) ленты подключайте к плюсовой клемме блока, черный или белый (–) – к минусовой. Ошибка приведет к неработоспособности ленты.

Если длина ленты превышает 5 метров, подключайте ее параллельно, а не последовательно. При последовательном соединении напряжение на дальних участках упадет, что вызовет неравномерное свечение. Для параллельного подключения используйте дополнительные провода сечением не менее 1,5 мм², чтобы минимизировать потери.

После подключения зафиксируйте провода термоусадочной трубкой или изолентой. Это предотвратит случайные замыкания и защитит контакты от влаги. Для уличных условий используйте герметичные соединители IP65 или выше.

Включите блок питания и проверьте работу ленты. Если она не горит, отключите питание и проверьте:

1. Полярность подключения.
2. Надежность контактов (нет ли обрывов или холодных паек).
3. Соответствие напряжения ленты и блока.
4. Наличие повреждений на самой ленте.

Для стабильной работы не нагружайте блок питания более чем на 80% от его номинальной мощности. Например, для блока на 60 Вт максимальная нагрузка – 48 Вт. Превышение приведет к перегреву и сокращению срока службы. Если мощности не хватает, используйте дополнительный блок или разделите ленту на несколько независимых линий.

Как проверить полярность и избежать короткого замыкания

Перед подключением RGB-ленты к блоку питания возьмите мультиметр в режиме измерения постоянного напряжения (DCV) на диапазоне 20 В. Коснитесь щупами контактов на ленте: красный щуп – к плюсовому проводу (обычно обозначен «+12V» или «V+»), черный – к минусовому («GND»). Если прибор показывает положительное значение (около 12 В), полярность верна. При отрицательном значении поменяйте щупы местами. Для лент с разъемами проверьте маркировку: «+» и «-» часто выделены цветом или тиснением на пластике.

Если мультиметра нет, используйте батарейку типа CR2032. Приложите «+» батарейки к красному проводу ленты, а «-» – к черному. Светодиоды должны загореться тусклым светом. Отсутствие реакции указывает на обрыв цепи или неверную полярность. Не держите батарейку дольше 2–3 секунд – длительный контакт может повредить светодиоды из-за превышения тока. Для лент с контроллером проверяйте полярность на входе контроллера, а не на выходе к ленте.

Короткое замыкание возникает при касании плюсового и минусового проводов напрямую или через металлические поверхности. Перед подачей питания осмотрите ленту: изоляция проводов не должна быть повреждена, а контакты – оголены. Используйте термоусадочные трубки или изоленту для изоляции мест пайки. При монтаже на металлические профили прокладывайте между лентой и поверхностью диэлектрическую прокладку (например, скотч на тканевой основе). Подключайте питание только через предохранитель на 2–3 А – он разомкнет цепь при замыкании.

После сборки проверьте цепь на короткое замыкание мультиметром в режиме прозвонки (значок диода). Подключите щупы к «+» и «-» на блоке питания при отключенном питании. Звуковой сигнал или сопротивление ниже 1 Ом указывают на замыкание. Если сигнал есть, отсоединяйте поочередно участки цепи, пока не найдете проблемный. Для лент длиной более 5 метров используйте параллельное подключение – последовательное увеличивает риск перегрева и короткого замыкания из-за падения напряжения.

Как спаять контакты для стабильного соединения

Для пайки контактов RGB-ленты используйте паяльник мощностью 25–40 Вт с тонким жалом (1–1,5 мм). Зачистите провода на 3–5 мм, скрутите жилы и нанесите тонкий слой флюса (канифоль или паяльный жир). Разогрейте паяльник до 300–350°C, приложите жало к контакту на 2–3 секунды, затем подайте припой (ПОС-61 или аналоги) – он должен равномерно растечься, образуя гладкую каплю. Избегайте перегрева: длительный нагрев разрушает дорожки на ленте. После пайки удалите остатки флюса спиртом и изолируйте соединение термоусадочной трубкой диаметром 2–3 мм, прогрев её феном или зажигалкой до полного сжатия.

При пайке к контактным площадкам ленты предварительно залудите их: нанесите каплю припоя на площадку, затем приложите провод и прогрейте до расплавления. Для фиксации используйте пинцет или «третью руку» – это предотвратит смещение. Если лента имеет силиконовое покрытие, аккуратно срежьте его скальпелем на 1–2 мм от края, чтобы открыть контакты. Проверьте соединение мультиметром в режиме прозвонки: сопротивление между проводом и контактом должно быть близко к нулю. При обнаружении обрыва повторите пайку, предварительно очистив площадку от окислов наждачной бумагой P1000.

Как протестировать ленту после переделки

Подключите ленту к блоку питания с напряжением, соответствующим её характеристикам (обычно 12В или 24В). Используйте мультиметр для проверки выходного напряжения блока: допустимое отклонение – не более ±5%. Если напряжение ниже нормы, лента будет светить тускло или мерцать; при превышении возможен перегрев и выход из строя светодиодов. Замерьте ток потребления: для стандартной RGB-ленты на 5 м (60 светодиодов/м) при однотонном белом свете он должен составлять 2–3 А. Превышение этого значения указывает на короткое замыкание или неисправность драйвера.

Проверьте равномерность свечения по всей длине. Подключите ленту через диммер или контроллер с регулировкой яркости, чтобы исключить влияние пульсаций тока. Визуально оцените цвет: однотонная лента должна давать чистый оттенок без посторонних примесей (например, желтизны у белого или синевы у красного). Для точной оценки используйте спектрометр или приложение типа *ColorMeter* (iOS) / *RGB Tool* (Android): координаты цветности для белого света должны находиться в диапазоне x=0.28–0.32, y=0.28–0.35 по стандарту CIE 1931.

Измерьте температуру светодиодов после 30 минут работы. Используйте бесконтактный термометр: температура кристалла не должна превышать 60°C для SMD 5050 и 80°C для SMD 2835. Превышение этих значений сокращает срок службы ленты на 30–50%. Проверьте пайку и изоляцию контактов: при нагреве до 40°C не должно быть оплавления термоусадочной трубки или изменения цвета проводов. Если лента мигает или гаснет при нагреве, замените неисправные сегменты – это признак деградации светодиодов или плохого контакта.

Какие ошибки чаще всего допускают при переделке

Первая и самая распространённая ошибка – игнорирование совместимости драйверов. RGB-ленты управляются контроллерами с ШИМ-сигналами на три канала (красный, зелёный, синий), а однотонные требуют одного канала с постоянным током. Подключение однотонной ленты напрямую к RGB-контроллеру приводит к перегреву или неравномерному свечению. Решение: заменить контроллер на блок питания с постоянным напряжением (12В или 24В) или использовать диммер для одноцветных лент. Проверяйте маркировку ленты – если на ней указано «RGB», а не «W» или «WW», переделка потребует дополнительных компонентов.

Неправильный расчёт мощности блока питания – вторая критическая ошибка. RGB-ленты часто имеют меньшую мощность на канал, чем однотонные аналоги. Например, 5-метровая RGB-лента потребляет 36 Вт (по 12 Вт на канал), а однотонная белого свечения той же длины – 60 Вт. Подключение без перерасчёта вызывает просадку напряжения, мерцание или выход блока из строя. Формула проста: длина ленты (м) × мощность на метр (Вт/м) + 20% запаса. Для 5 м ленты с потреблением 12 Вт/м потребуется блок на 72 Вт.

Четвёртая проблема – некачественная пайка или использование неподходящих разъёмов. RGB-ленты часто соединяют коннекторами с четырьмя контактами, а однотонные требуют двух. Применение RGB-коннекторов для однотонной ленты приводит к короткому замыканию или обрыву цепи. Если паяете, используйте припой с флюсом и температуру паяльника не выше 300°C – перегрев разрушает токопроводящие дорожки. Для соединения берите термоусадочные трубки или изоленту с высокой адгезией, иначе контакты окислятся.

Пятая ошибка – отсутствие проверки на перегрев. Однотонные ленты, особенно белого свечения, выделяют больше тепла, чем RGB. При плотной установке (например, в алюминиевом профиле без теплоотвода) температура может превысить 60°C, что сокращает срок службы светодиодов вдвое. Решение: используйте профили с радиаторами или уменьшите длину непрерывного участка до 3–4 метров. Для проверки температуры подойдёт инфракрасный термометр – если корпус светодиодов горячее 50°C, требуется охлаждение.

Шестая ошибка – неправильный выбор типа однотонной ленты. Существуют ленты с тёплым (2700–3500K), нейтральным (4000–4500K) и холодным белым (5000–6500K), а также монохромные (красные, синие, зелёные). Подключение ленты с цветовой температурой 6500K вместо 3000K испортит дизайн помещения. Перед покупкой сверяйтесь с техническими характеристиками: индекс цветопередачи (CRI) должен быть не ниже 80 для жилых помещений, а для подсветки рабочих зон – 90 и выше.

Седьмая ошибка – игнорирование защиты от влаги. Если RGB-лента была установлена в ванной или на улице, а при переделке использована лента без IP-защиты, она выйдет из строя при первом контакте с влагой. Даже капли конденсата вызывают коррозию контактов. Для влажных помещений выбирайте ленты с IP65 или IP67, а места соединений обрабатывайте силиконовым герметиком. Не используйте ленты с IP20 во влажных условиях – это гарантированный отказ в течение месяца.
