Как подключить тахометр на пассат б3

Volkswagen Passat B3 (1988–1993 гг.) оснащался аналоговыми тахометрами, работающими от сигнала системы зажигания. В зависимости от типа двигателя (карбюраторный или инжекторный) схема подключения отличается. Для моторов с распределителем зажигания (например, 1.8 л RP, 2E) сигнал берется с катушки зажигания, для инжекторных (2.0 л 9A, 16V ABF) – с ЭБУ или датчика Холла. Перед началом работ убедитесь, что тахометр совместим с вашим двигателем: штатные приборы рассчитаны на 4-, 5- или 6-цилиндровые агрегаты.

Основные компоненты для подключения: сам тахометр (номер по каталогу VDO 304.001 или аналог), проводка сечением не менее 0.75 мм², клеммы типа «мама» (6.3 мм), изолента или термоусадочные трубки. Инструменты: мультиметр (для проверки сигнала), отвертка Torx T20 (крепление панели приборов), паяльник (опционально, для надежного соединения). Работайте при отключенной клемме аккумулятора – случайное замыкание проводов на массу может вывести из строя ЭБУ или катушку зажигания.

Типичные ошибки: неправильная полярность подключения (тахометр не будет работать), использование слишком тонких проводов (сигнал искажается), игнорирование экранирования (наводки от высоковольтных проводов). Если стрелка тахометра дергается или показывает неверные значения, проверьте качество контактов, наличие «массы» на корпусе прибора и соответствие сигнального провода типу двигателя. Для инжекторных моторов с системой Motronic (например, 2.0 л 9A) может потребоваться адаптер сигнала – штатный тахометр не всегда корректно считывает импульсы с ЭБУ.

Необходимые инструменты и материалы для установки тахометра

Для подключения тахометра на Volkswagen Passat B3 потребуется набор инструментов, адаптированный под специфику модели. Основной акцент делается на работу с электропроводкой и приборной панелью. Базовый комплект включает:

• Крестовая и плоская отвёртки (размер PH2 и 5,5 мм для снятия облицовки панели).
• Набор торцевых головок (8, 10, 13 мм) для демонтажа креплений приборного щитка.
• Пассатижи с изолированными ручками для работы с проводами под напряжением.
• Мультиметр (диапазон измерения до 20 В DC) для проверки сигнала с катушки зажигания.
• Стриппер (инструмент для снятия изоляции) с регулировкой под сечение проводов 0,5–1,5 мм².
• Клеммные соединители типа «мама-папа» (3–4 шт., сечение 1,5 мм²) для подключения к штатной проводке.

Помимо инструментов, понадобятся расходные материалы, обеспечивающие надёжность соединений. Изолента ПВХ (чёрная, шириной 19 мм) – обязательный элемент для изоляции скруток, особенно в местах с повышенной вибрацией. Термоусадочные трубки (диаметр 3–5 мм) используются для герметизации соединений, подверженных воздействию влаги. Контактная смазка (например, Kontakt 60) предотвращает окисление клемм, особенно актуально для автомобилей с пробегом свыше 150 тыс. км.

Тахометр для Passat B3 выбирается с учётом типа двигателя. Для бензиновых моторов (1.6, 1.8, 2.0 л) подходят приборы с диапазоном измерения 0–8000 об/мин, для дизелей (1.6 TD, 1.9 TD) – 0–6000 об/мин. Оптимальные модели: VDO 327-001 (аналоговый) или Defi BF Advance (цифровой). При покупке проверяйте совместимость с системой зажигания: для двигателей с распределителем зажигания (Digifant, Mono-Jetronic) требуется тахометр с входом «-», для систем с электронным управлением (Motronic) – с входом «+».

Проводка для подключения тахометра должна соответствовать сечению штатных цепей автомобиля. Основной сигнальный провод (от катушки зажигания) – 0,75 мм², питание (+12 В) и масса – 1,5 мм². Рекомендуется использовать провода с медной жилой и двойной изоляцией (например, ПВ-3 или Silicone Wire). Для удобства монтажа заранее подготовьте отрезки длиной 1,5–2 м с зачищенными и облуженными концами.

Дополнительные компоненты зависят от способа установки. Если тахометр монтируется в штатное место на приборной панели, потребуется переходная рамка (артикул 1H0 919 085 A для европанели). При выносной установке (например, на торпедо) нужны крепёжные кронштейны и саморезы с потайной головкой (3×12 мм). Для защиты от помех используйте ферритовые кольца (диаметр 10–12 мм), надеваемые на сигнальный провод вблизи катушки зажигания.

Работа с электрикой требует соблюдения техники безопасности. Перед началом отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Для временного восстановления цепей используйте предохранители на 10 А (вставляются в разрыв провода питания тахометра). Избегайте скруток без пайки – в условиях вибрации они окисляются и приводят к сбоям в работе прибора. При пайке применяйте бескислотный флюс (ЛТИ-120) и припой ПОС-61.

В процессе установки могут возникнуть нестандартные ситуации, требующие специфических решений. Если штатная проводка повреждена или отсутствует сигнал с катушки зажигания, используйте адаптер Tachometer Signal Converter (например, MSD 8910), преобразующий импульсы системы впрыска в сигнал, понятный тахометру. Для двигателей с турбонаддувом (1.8T, 2.0 16V) рекомендуется экранированный провод (тип RG-58) для минимизации помех от высоковольтных цепей. В случае отсутствия опыта работы с электрикой заранее изучите схему подключения для вашей модификации двигателя (ELSA или Bentley Manual).

Поиск и подготовка места для монтажа тахометра в салоне

На Volkswagen Passat B3 оптимальные зоны для установки тахометра ограничены конструкцией панели приборов. Основные варианты: левая часть торпедо рядом с блоком управления печкой (под воздуховодом), свободная ниша над магнитолой или интеграция в центральную консоль вместо заглушки. Измерьте габариты тахометра – стандартные модели имеют диаметр 52–60 мм, а цифровые блоки – 70×30 мм. Убедитесь, что выбранное место не перекрывает доступ к регуляторам климата или предохранителям.

Для монтажа в торпедо потребуется демонтировать верхнюю накладку панели. Отсоедините клемму АКБ, затем открутите два винта под заглушками у лобового стекла и четыре самореза снизу панели. Аккуратно отщелкните пластиковые фиксаторы, избегая резких движений – хрупкий пластик B3 склонен к трещинам. Подготовьте отверстие: если тахометр круглый, используйте коронку 57 мм; для прямоугольных моделей – электролобзик с пилкой по металлу.

Крепление на двусторонний скотч или саморезы зависит от типа поверхности. Для гладкого пластика подойдет 3M VHB толщиной 1 мм – выдерживает вибрации до 10G. На металлические кронштейны консоли зафиксируйте тахометр винтами М4 с потайной головкой. Перед сверлением проверьте глубину залегания проводки тестером или визуально – на Passat B3 жгуты идут вдоль левого борта на расстоянии 30–40 мм от поверхности.

Продумайте эргономику: угол обзора тахометра не должен превышать 30° от линии взгляда водителя. При установке над магнитолой сместите прибор на 5–7 см влево, чтобы избежать бликов от солнца. Если планируете подсветку, заранее протяните провод от цепи подсветки приборов (желто-красный провод на разъеме комбинации) или используйте отдельный регулятор яркости на 12В с резистором 1 кОм.

Загерметизируйте края отверстия силиконовым уплотнителем, чтобы предотвратить попадание пыли и влаги. Для тахометров с аналоговой стрелкой проверьте свободный ход механизма – при монтаже под углом возможны заедания. После фиксации прибора подключите временно питание и проверьте работоспособность на холостых оборотах (800–900 об/мин) – стрелка должна плавно подниматься без рывков.

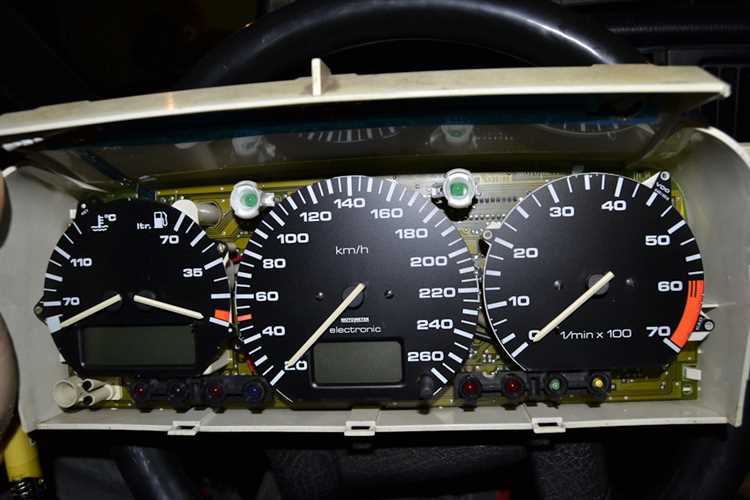

Снятие приборной панели и доступ к проводке Passat B3

Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. Приборная панель Passat B3 крепится на четырех винтах под декоративными заглушками: две расположены под воздуховодами по краям панели, одна – под кнопкой аварийной сигнализации, последняя – под регулятором яркости подсветки. Заглушки поддевайте плоской отверткой с тонким жалом, избегая повреждения пластика. После откручивания винтов потяните панель на себя, аккуратно отсоединяя разъемы с тыльной стороны.

Основные разъемы, требующие внимания при снятии панели:

• Белый 26-контактный разъем – отвечает за питание приборов, сигналы датчиков и подсветку. Маркировка контактов нанесена на пластиковом корпусе (например, «15» – постоянный «+», «31» – масса).
• Черный 10-контактный разъем – подключен к тахометру, спидометру и датчику уровня топлива. Контакт «W» (обычно 4-й пин) передает импульсы от катушки зажигания для тахометра.
• Коричневый 6-контактный разъем – используется для подключения контрольных ламп и индикаторов.

Отсоединяйте разъемы, нажимая на фиксаторы большим пальцем, а не тяните за провода. Для удобства промаркируйте их малярным скотчем с указанием положения.

После снятия панели доступ к проводке открывается через технологическое отверстие за блоком приборов. Провода уложены в гофрированные трубки и зафиксированы пластиковыми хомутами. Для прокладки дополнительной проводки тахометра используйте штатные каналы: основной жгут проходит вдоль левого борта салона, через отверстие в моторном щите (рядом с педальным узлом). При необходимости расширьте отверстие резиновой втулкой, чтобы избежать перетирания изоляции.

Проверьте состояние проводки перед подключением: окисленные контакты зачистите надфилем, поврежденную изоляцию восстановите термоусадочной трубкой. Особое внимание уделите проводу от катушки зажигания (на Passat B3 с моторами 1.8 и 2.0 он сине-черный, сечением 0.75 мм²) – его обрыв или короткое замыкание приведет к некорректной работе тахометра. При обратной сборке закрепите панель сначала на верхних винтах, затем подключите разъемы и зафиксируйте нижние крепления.

Определение сигнального провода тахометра на катушке зажигания

На Volkswagen Passat B3 с двигателями 1.6, 1.8 и 2.0 (8V/16V) сигнальный провод тахометра подключается к клемме «1» катушки зажигания (контакт низкого напряжения). У моделей с системой зажигания Digifant или Mono-Motronic этот провод чаще всего имеет черно-желтую изоляцию, но на ранних версиях (например, с карбюраторным двигателем RP) может быть коричнево-белым. Перед подключением отсоедините минусовую клемму аккумулятора и прозвоните провод мультиметром в режиме измерения переменного напряжения (AC) – при прокрутке стартером на сигнальном проводе должно появляться напряжение 5–12 В.

Если катушка зажигания не имеет маркировки клемм, ориентируйтесь на цветовую схему разъема: у большинства Passat B3 клемма «1» – это тонкий провод, идущий от блока управления зажиганием, а клемма «15» (толстый провод) – питание +12 В от замка зажигания. На двигателях 2E (16V) с системой Simos сигнал тахометра берется не с катушки, а с контакта «Tach» на ЭБУ (разъем T25, контакт 14), поэтому проверяйте электрическую схему для конкретной модификации.

При отсутствии мультиметра используйте светодиодный пробник: подключите его между предполагаемым сигнальным проводом и массой, прокрутите двигатель стартером – мигание светодиода подтвердит наличие импульсов. Избегайте подключения тахометра напрямую к высоковольтной части катушки (клемма «4») – это приведет к выходу из строя прибора или короткому замыканию. Для двигателей с двумя катушками зажигания (например, ADY, 2.0 16V) сигнал снимается только с одной из них, обычно с первой по ходу вращения коленвала.

После идентификации провода закрепите его на клемме катушки через обжимной наконечник или пайку, изолируйте термоусадкой. Не используйте скрутки – вибрация двигателя со временем приведет к обрыву контакта. Если тахометр не работает после подключения, проверьте предохранитель №13 (10 А) в блоке предохранителей под рулевой колонкой и целостность цепи до приборной панели.

Подключение проводов тахометра к электрической цепи автомобиля

На Volkswagen Passat B3 тахометр подключается к цепи зажигания через сигнальный провод, идущий от катушки зажигания или блока управления двигателем (ECU). В большинстве случаев используется провод, подключённый к клемме «1» катушки зажигания (чёрно-жёлтый или коричнево-красный, в зависимости от года выпуска). Перед подключением проверьте цветовую маркировку проводов мультиметром в режиме измерения переменного напряжения: при работающем двигателе на холостом ходу сигнал должен составлять 5–12 В с частотой, пропорциональной оборотам.

Для подключения потребуется разъём тахометра с тремя или четырьмя проводами. Основной сигнальный провод (обычно белый или зелёный) соединяется с клеммой катушки зажигания через скрутку или пайку с последующей изоляцией термоусадочной трубкой. Массу (чёрный провод) подключите к ближайшей точке кузова или минусовой клемме аккумулятора. Питание +12 В (красный провод) берётся от замка зажигания или предохранителя приборной панели – используйте цепь, активируемую при включении зажигания, чтобы избежать разряда батареи.

Если тахометр не реагирует после подключения, проверьте целостность цепи: прозвоните провода на обрыв, убедитесь в отсутствии короткого замыкания. На Passat B3 с моторами 1.8 и 2.0 сигнал может сниматься с контакта «W» генератора (серо-чёрный провод) – этот вариант актуален для моделей с механическим распределителем зажигания. Для двигателей с электронным впрыском (например, RP, PF) сигнал лучше брать с ECU: найдите провод, идущий к контакту «Tach» или «RPM» на разъёме блока управления.

Избегайте подключения тахометра к высоковольтным проводам свечей – это может привести к помехам и выходу из строя электронных компонентов. При использовании дополнительных устройств (например, бустеров или фильтров сигнала) устанавливайте их максимально близко к источнику сигнала, чтобы минимизировать потери. После монтажа заведите двигатель и сравните показания тахометра с данными диагностического сканера: расхождение не должно превышать 100–150 об/мин на холостом ходу.

Для надёжной фиксации проводов используйте хомуты или пластиковые стяжки, избегая натяжения и перегибов. Прокладывайте кабели вдали от горячих поверхностей (выпускной коллектор, радиатор) и подвижных элементов (тросы, педали). При необходимости экранируйте сигнальный провод, обмотав его фольгой или используя экранированный кабель, чтобы снизить влияние электромагнитных помех от системы зажигания и генератора.

Проверка работоспособности тахометра и устранение неполадок

После подключения тахометра на Volkswagen Passat B3 первым шагом проверьте его реакцию на запуск двигателя. При включении зажигания стрелка должна кратковременно отклониться до отметки 1000–1500 об/мин и вернуться в нулевое положение. Если стрелка остаётся неподвижной или хаотично дёргается, отсоедините провод от клеммы «W» генератора и подключите его к «+12В» через резистор 10 кОм – при исправном тахометре стрелка должна подняться до 2000–3000 об/мин. Отсутствие реакции указывает на неисправность самого прибора или обрыв цепи питания (проверьте предохранитель №17 на 10А в блоке под капотом).

Для диагностики сигнальной цепи используйте мультиметр в режиме измерения переменного напряжения (AC). Подключите щупы к клемме «W» генератора и «массе» при работающем двигателе на холостых оборотах – напряжение должно составлять 0,5–2 В, увеличиваясь пропорционально оборотам. Если напряжение отсутствует, проверьте целостность провода от генератора до тахометра (сечение не менее 0,75 мм²) и состояние разъёма на генераторе (контакт «W» часто окисляется). При наличии напряжения, но неработающем тахометре, замените микросхему KA2284 или её аналог в схеме прибора.
