Как сделать часы на arduino

Электронные часы на базе Arduino – это не только функциональное устройство, но и отличный способ освоить работу с микроконтроллерами, модулями реального времени (RTC) и дисплеями. Для сборки потребуется плата Arduino Uno или Nano, модуль DS3231 (точность хода ±2 ppm при 25°C) и дисплей: 16×2 LCD с интерфейсом I2C или 7-сегментный индикатор TM1637. DS3231 предпочтительнее DS1307 из-за встроенного температурного датчика, компенсирующего дрейф частоты.

Точность хода зависит от качества кварцевого резонатора в RTC. При питании от батареи CR2032 модуль DS3231 сохраняет время до 8 лет. Для экономии энергии используйте режим сна Arduino с пробуждением по прерыванию от RTC. Если нужна подсветка дисплея, добавьте транзистор 2N2222 для управления яркостью через ШИМ. В случае сбоев проверьте контакты I2C на наличие помех – подтягивающие резисторы 4.7 кОм на линиях SDA/SCL решат проблему.

Расширение функционала возможно через добавление датчика температуры DHT11 или модуля Bluetooth HC-05 для синхронизации с телефоном. Для наручных часов подойдет Arduino Pro Mini с OLED-дисплеем SSD1306 (128×64 пикселя). При пайке избегайте перегрева компонентов – температура паяльника не выше 300°C, время контакта до 3 секунд.

Выбор компонентов для сборки часов на микроконтроллере

Основой проекта станет микроконтроллер. Для электронных часов оптимален Arduino Nano или ATmega328P в отдельном корпусе – оба компактны, поддерживают необходимые интерфейсы (I²C, SPI) и потребляют мало энергии. Если планируется работа от батареи, выбирайте версии с низким энергопотреблением, например, Arduino Pro Mini 3.3V с тактовой частотой 8 МГц. Избегайте плат с избыточными функциями (Wi-Fi, Bluetooth), если они не нужны для синхронизации времени.

Точность хода зависит от модуля реального времени (RTC). DS3231 – лучший вариант: встроенный термокомпенсированный кварцевый генератор обеспечивает погрешность ±2 ppm (около ±1 минуты в год), работает в диапазоне температур от -40°C до +85°C и поддерживает резервное питание от батарейки CR2032. Дешевле DS1307, но его точность хуже (±20 ppm), а температурная стабильность ниже. Для проектов с синхронизацией по NTP модуль RTC не обязателен, но без него часы будут сбиваться при отключении питания.

Кнопки управления выбирайте с учетом механической надежности. Тактильные микропереключатели (например, TS-1105) компактны и долговечны, но требуют пайки. Альтернатива – энкодеры с кнопкой (KY-040), позволяющие регулировать время без дополнительных переключателей. Для защиты от дребезга используйте аппаратные фильтры (конденсаторы 0.1 мкФ) или программные задержки. Если часы будут работать в условиях вибрации, отдайте предпочтение герконовым кнопкам.

Питание организуйте в зависимости от сценария использования. Для стационарных часов подойдет адаптер 5V/1A с линейным стабилизатором AMS1117-3.3, если микроконтроллер работает на 3.3V. Для портативных версий используйте Li-ion аккумулятор 18650 с модулем зарядки TP4056 и повышающим преобразователем MT3608 (до 5V). Рассчитайте ток потребления всех компонентов: например, OLED-дисплей может потреблять до 20 мА, а RTC DS3231 – всего 150 мкА в режиме ожидания.

Подключение дисплея к Arduino: схемы и распиновка

Графические OLED-дисплеи (SSD1306, 128×64) работают по интерфейсу I2C или SPI. При I2C-режиме подключите SDA к A4, SCL к A5, VCC к 3.3V или 5V (в зависимости от модели), GND к GND. Адрес дисплея по умолчанию – 0x3C, но проверьте его сканером I2C. Для SPI соедините MOSI (DIN) с пин 11, SCK (CLK) с пин 13, CS с пин 10, DC с пин 9, RES с пин 8. Библиотека Adafruit_SSD1306 требует предварительной установки Adafruit_GFX. Убедитесь, что напряжение питания соответствует спецификации дисплея – превышение 3.3V на OLED без встроенного регулятора выведет его из строя.

Семисегментные индикаторы с общим катодом подключаются через сдвиговые регистры 74HC595 для экономии пинов. Соедините DS (последовательный вход) с пин 8 Arduino, SHCP (тактовый сигнал) с пин 9, STCP (защелка) с пин 10. Выходы Q0–Q7 регистра подключите к сегментам A–G и DP через токоограничивающие резисторы 220 Ом. Для управления используйте библиотеку ShiftOut или прямую работу с регистром через SPI. При динамической индикации подключите общие катоды индикаторов к транзисторам NPN (например, 2N2222), управляемым через дополнительные пины Arduino, и обеспечьте частоту обновления не менее 100 Гц для устранения мерцания.

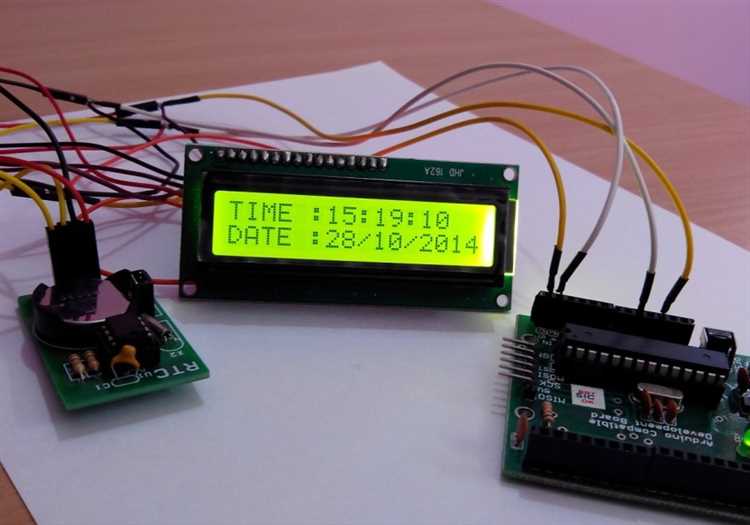

Настройка модуля реального времени (RTC) для точного отсчета

Для электронных часов на Arduino модуль RTC (например, DS3231 или DS1307) – критически важный компонент. DS3231 предпочтительнее из-за встроенного температурного компенсатора, который корректирует ход часов с точностью до ±2 ppm (минут в год). Подключите модуль по I2C: SDA к A4, SCL к A5 (для Arduino Uno), не забыв о питании 3.3–5 В и GND. Используйте библиотеку RTClib от Adafruit – она поддерживает оба чипа и упрощает работу с датой/временем.

После подключения загрузите скетч rtc_ds3231 из примеров библиотеки. В коде вызовите rtc.adjust(DateTime(F(__DATE__), F(__TIME__))) для начальной синхронизации с временем компиляции. Это устранит необходимость ручной настройки при каждом включении. Если модуль новый или батарея разряжена, часы сбросятся на 2000 год – проверьте это через rtc.now() в мониторе порта.

Для долговременной точности избегайте частых обращений к RTC – каждое чтение по I2C занимает ~1 мс и может влиять на энергопотребление. Оптимально считывать время раз в секунду или реже, сохраняя данные в переменных. Если проект работает от батареи, используйте режим сна Arduino и будите его по прерыванию от SQW-выхода DS3231 (настройте на 1 Гц через rtc.writeSqwPinMode(DS3231_SquareWave1Hz)).

Калибровка DS3231 возможна через регистр aging offset (адрес 0x10). Значение в диапазоне -127 до +127 корректирует частоту генератора: +1 увеличивает скорость на ~0.1 ppm. Для точной настройки сравните показания модуля с эталонным источником (например, NTP-сервером) в течение недели, затем скорректируйте offset через rtc.setAgingOffset(value). DS1307 такой функции не имеет – его точность ограничена ±2 минутами в месяц.

При работе с несколькими устройствами на одной шине I2C измените адрес RTC-модуля (по умолчанию 0x68) перемычкой на плате. DS3231 поддерживает адреса 0x68 и 0x69, DS1307 – только 0x68. Если модуль не отвечает, проверьте подтягивающие резисторы на SDA/SCL (4.7 кОм к VCC) и отсутствие коротких замыканий. Для отладки используйте сканер I2C-адресов – он покажет все подключенные устройства.

Батарея CR2032 на плате RTC обеспечивает автономную работу до 10 лет, но при глубоком разряде часы сбрасываются. Замените батарею, если напряжение ниже 2.5 В, иначе модуль перейдет в режим низкого энергопотребления с потерей точности. Для проектов с питанием от сети используйте модули без батареи или с суперконденсатором – они дешевле и не требуют замены.

Программирование базового отображения времени на экране

Для отображения времени на экране в проекте Arduino чаще всего используют библиотеку LiquidCrystal для символьных ЖК-дисплеев или Adafruit_GFX с Adafruit_SSD1306 для OLED-экранов. Начнем с базового примера для 16×2 ЖК-дисплея. Подключите экран по схеме: RS к пину 12, E к 11, D4-D7 к пинам 5-2. Инициализируйте дисплей в setup() командой LiquidCrystal lcd(12, 11, 5, 4, 3, 2); и задайте размер экрана: lcd.begin(16, 2);.

Основной цикл loop() должен обновлять время с заданным интервалом. Используйте функцию millis() для отслеживания времени без задержек. Создайте переменную unsigned long previousMillis = 0; и условие: if (millis() - previousMillis >= 1000) { ... }. Это обеспечит обновление каждую секунду без блокировки других процессов.

Для получения текущего времени подключите модуль RTC (например, DS3231) через I2C. Библиотека RTClib упрощает работу: RTC_DS3231 rtc; в setup() и DateTime now = rtc.now(); в основном цикле. Извлеките часы, минуты и секунды: now.hour(), now.minute(), now.second(). Форматируйте значения в строку с ведущими нулями: String timeStr = String(now.hour() < 10 ? "0" : "") + now.hour() + ":" + ...;.

Обработайте переход через полночь и корректное отображение 24-часового формата. Если требуется 12-часовой режим, добавьте преобразование: int displayHour = now.hour() % 12; if (displayHour == 0) displayHour = 12;. Для индикации AM/PM используйте вторую строку дисплея или отдельный символ на OLED.

Оптимизируйте код, избегая лишних вычислений в цикле. Заранее определите позиции курсора и строки формата. Например, создайте массив char timeBuffer[9]; и используйте sprintf(timeBuffer, "%02d:%02d:%02d", now.hour(), now.minute(), now.second()); для форматирования. Это быстрее, чем конкатенация строк.

Добавьте обработку ошибок подключения RTC. Проверяйте инициализацию в setup(): if (!rtc.begin()) { lcd.print("RTC error!"); while (1); }. Для автономной работы без RTC используйте внутренний таймер Arduino, но помните о его низкой точности – погрешность может достигать нескольких секунд в час. В таком случае синхронизируйте время вручную через последовательный порт или кнопки.

Добавление кнопок для ручной настройки часов и будильника

При настройке времени ограничьте диапазон значений: часы – 0–23, минуты – 0–59. Для будильника добавьте флаг активности (например, bool alarmEnabled) и сохраняйте настройки в EEPROM (библиотека EEPROM.h) для сохранения после отключения питания. Используйте мигание текущего редактируемого параметра на дисплее (например, с частотой 1 Гц) для визуальной обратной связи.

Реализация функции будильника с звуковым сигналом

Для реализации будильника потребуется модуль часов реального времени (RTC), например DS3231, и активный пьезоизлучатель или динамик с частотой 2–4 кГц. DS3231 обеспечивает точность ±2 ppm при температуре 0–40°C, что критично для стабильной работы будильника. Подключите модуль по I2C: SDA к пину A4, SCL к A5, питание 3.3–5 В. Библиотека RTClib упрощает работу с датой и временем – используйте метод now() для получения текущего времени и setAlarm() для установки срабатывания.

Хранение настроек будильника реализуйте в EEPROM. Записывайте время срабатывания в формате uint8_t (часы, минуты) по адресам 0x00 и 0x01. Перед записью проверяйте текущие значения методом EEPROM.read(), чтобы избежать износа памяти. Для многократных будильников используйте структуры данных: struct Alarm { uint8_t hour; uint8_t minute; bool enabled; }. Ограничьте количество записей до 10, чтобы не превысить лимит EEPROM (1024 байта на ATmega328P).

Интерфейс управления будильником зависит от выбранных компонентов. Для энкодера KY-040 реализуйте прерывания на пине D2 (CLK) и D3 (DT) с подтяжкой к питанию. В обработчике прерывания ISR(PCINT2_vect) определяйте направление вращения по состоянию DT относительно CLK. Для кнопки используйте антидребезг с задержкой 50 мс. Дисплей 1602 или OLED отображайте текущее время будильника и статус (вкл/выкл) в отдельной строке.

Логика срабатывания будильника строится на сравнении текущего времени с сохраненным. В основном цикле loop() каждые 100 мс вызывайте RTC.now() и проверяйте совпадение часов и минут. При совпадении запускайте функцию воспроизведения сигнала. Для отключения будильника используйте кнопку с прерыванием на пине D3. Добавьте возможность временного отключения на 5 минут ("дремать") – сохраняйте время отключения в переменной и проверяйте его в следующем цикле.

Оптизация энергопотребления для автономной работы

Автономные электронные часы на Arduino требуют минимизации энергопотребления, особенно при питании от батарей. Основной источник расхода – микроконтроллер и периферийные компоненты. Для снижения потребления используйте режимы сна: SLEEP_MODE_PWR_DOWN сокращает ток до 0,1 мкА на ATmega328P, а SLEEP_MODE_IDLE – до 0,5 мА. Переключайтесь в спящий режим между обновлениями времени, пробуждаясь по прерыванию от RTC (например, DS3231) или таймера.

Выбор дисплея критически влияет на энергопотребление. OLED-дисплеи на базе SSD1306 потребляют 10–20 мА в активном режиме, но их можно отключать полностью (display.ssd1306_command(SSD1306_DISPLAYOFF)). E-Ink дисплеи (например, Waveshare 1.54") расходуют энергию только при обновлении (30–50 мА на 1–2 секунды), сохраняя изображение без питания. Для максимальной экономии используйте семисегментные индикаторы с общим катодом и динамической индикацией, снижая ток до 5–10 мА.

• Отключайте неиспользуемые модули: датчики, светодиоды, подтягивающие резисторы. Например, датчик температуры DS18B20 потребляет 1–1,5 мА – отключайте его питание через транзистор или MOSFET.
• Используйте низковольтные компоненты: ATmega328P работает при 1,8 В, снижая потребление на 30–40% по сравнению с 5 В. Стабилизаторы напряжения (например, MCP1700) имеют КПД 90% при токе 250 мА.
• Оптимизируйте тактовую частоту: снижение с 16 МГц до 1 МГц (CLKPR = 0x80; CLKPR = 0x03) уменьшает потребление в 3–5 раз.

Батарейное питание требует учета саморазряда. Литиевые элементы CR2032 теряют 1–2% емкости в год, но их напряжение (3 В) совместимо с низковольтными схемами. Для увеличения срока службы используйте две батареи AA (3000 мА·ч) с понижающим преобразователем (например, TPS62743), обеспечивающим 3,3 В при КПД 95%. Избегайте щелочных батарей – их саморазряд достигает 10% в год.

Программная оптимизация включает сокращение времени активности. Обновляйте дисплей только при изменении времени (например, раз в минуту), а не постоянно. Для RTC используйте библиотеку RTClib с функцией now(), которая считывает время за 1–2 мс. Отключайте UART и SPI после инициализации, так как они потребляют 1–3 мА в режиме ожидания. Пример кода для перехода в сон:

#include <avr/sleep.h>
void enterSleep() {
set_sleep_mode(SLEEP_MODE_PWR_DOWN);
sleep_enable();
sleep_mode(); // Микроконтроллер засыпает
sleep_disable();
}

Мониторинг энергопотребления поможет выявить утечки. Мультиметр в режиме измерения тока (диапазон 200 мкА) подключайте последовательно с питанием. Для точных измерений используйте специализированные инструменты, например, Joulescope, который фиксирует потребление с разрешением 0,1 мкА. Типичные значения для оптимизированной схемы: 5–10 мкА в спящем режиме, 15–30 мА при активном дисплее.

Сборка корпуса и крепление электронных компонентов

Выбор материала корпуса зависит от условий эксплуатации. Для настольных часов подойдет фанера толщиной 3–5 мм или акрил 2–3 мм, вырезанный лазером по шаблону. Если планируется влагозащита, используйте оргстекло 4 мм с герметизацией стыков силиконовым герметиком. При 3D-печати корпуса выбирайте PLA с заполнением 20–30% для баланса прочности и веса. Избегайте ABS – при нагреве от Arduino он деформируется.

Крепление компонентов начинайте с дисплея. Для модуля TM1637 или MAX7219 используйте четыре стойки M2 высотой 10 мм с резьбой, зафиксированные на плате винтами M2×5. Если дисплей без монтажных отверстий, закрепите его на двусторонний скотч толщиной 0,5 мм или термоклей – избегайте суперклея, он растворяет пластик. Arduino Nano размещайте на стойках M3 высотой 15 мм, оставив зазор 2 мм до задней стенки для вентиляции. Датчики температуры DS18B20 или RTC-модуль DS3231 крепите на отдельной плате из текстолита 1 мм, припаяв провода длиной не более 15 см для минимизации помех.

• Питание: блок питания 5V/2A закрепляйте внутри корпуса на уголках из алюминиевого профиля 10×10 мм. Провод от разъема питания к Arduino прокладывайте через резиновую втулку, чтобы избежать перетирания изоляции.
• Кнопки управления: тактовые кнопки 6×6 мм монтируйте на передней панели с помощью гаек M3. Для надежности припаяйте провода к контактам кнопок перед установкой – пайка на весу ненадежна.
• Звуковой излучатель: пьезопищалку диаметром 20 мм закрепите на задней стенке через резиновую прокладку толщиной 1 мм, чтобы снизить вибрацию. Отверстие под звук сверлите диаметром 18 мм с шагом 0,5 мм для плотной посадки.

Тестирование и устранение неполадок в готовой конструкции

Для проверки дисплея:

• Убедитесь, что контрастность настроена корректно (потенциометр на модуле LCD 1602). При отсутствии изображения проверьте подключение пинов RS, E, D4-D7 к Arduino – частая ошибка: перепутаны линии данных.
• Если символы отображаются некорректно, протестируйте дисплей отдельно с примером из библиотеки LiquidCrystal (например, HelloWorld).
• Мигание или мерцание экрана указывает на нестабильное питание – добавьте конденсатор 100 мкФ между VCC и GND дисплея.

При проблемах с кнопками управления (например, сменой режимов) проверьте подтягивающие резисторы 10 кОм на пинах кнопок – без них Arduino считывает случайные значения. Если часы "зависают", добавьте сторожевой таймер (#include <avr/wdt.h>) в скетч для автоматического перезапуска.
