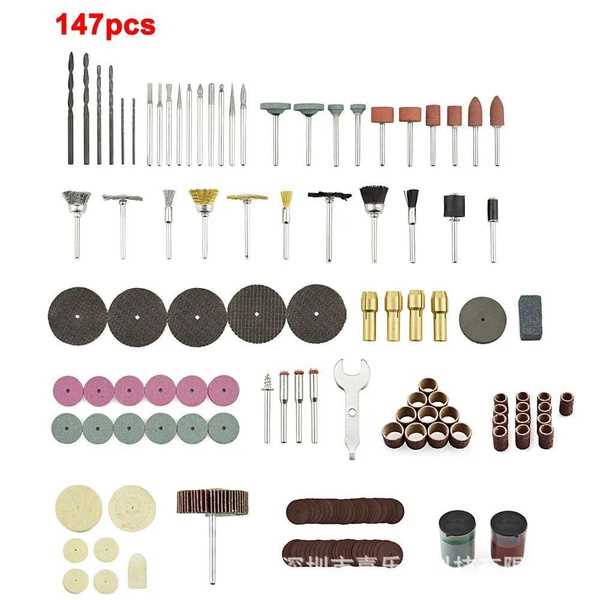

Гравер – универсальный инструмент, но его возможности напрямую зависят от используемых насадок. Покупные варианты часто не соответствуют специфическим задачам: слишком дороги, ограничены в выборе форм или материалов. Самодельные насадки решают эти проблемы, позволяя адаптировать инструмент под конкретные работы – от гравировки металла до обработки дерева или пластика.
Основные материалы для изготовления насадок: быстрорежущая сталь (Р6М5), твердосплавные пластины, победитовые наконечники от сверл или резцов. Для крепления используют эпоксидную смолу, паяльник с серебряным припоем или механическое закрепление в цанговом патроне. Например, для фрезерования мягких материалов подойдет заточенный под нужный угол кусок инструментальной стали У8, а для шлифовки – насадка из абразивного камня, закрепленного на металлической оправке.
Процесс изготовления включает несколько этапов: выбор заготовки, обработка формы (токарный станок, напильник или алмазный надфиль), термообработка (закалка и отпуск для стали) и финишная доводка. Для насадок с режущей кромкой критичен угол заточки: 30–45° для металла, 20–30° для дерева. При работе с твердыми сплавами используйте алмазные круги – обычные абразивы быстро изнашиваются.
Безопасность при изготовлении и использовании насадок не менее важна, чем их функциональность. Обязательны защитные очки (особенно при заточке), респиратор (при обработке абразивов) и фиксация заготовки в тисках или струбцине. Проверяйте надежность крепления насадки перед каждым использованием – вибрация гравера может ослабить соединение.
Самодельные насадки расширяют возможности гравера без лишних затрат. Например, игольчатая фреза из закаленной проволоки подходит для прорезания пазов в пластике, а дисковая насадка с алмазным напылением – для резки керамики. Главное – точно определить задачу и подобрать материал с учетом его твердости и износостойкости.
Выбор материалов для изготовления насадок в домашних условиях
Для насадок, работающих с мягкими материалами (дерево, пластик, гипс), подойдут заготовки из инструментальной стали марок У8, У10 или 9ХС. Эти сплавы сохраняют твердость после закалки до 60–62 HRC, что достаточно для резки без быстрого износа. Из них можно выточить фрезы, шарошки и шлифовальные головки с мелким зубом. При отсутствии стали допустимо использовать сверла из быстрорежущей стали Р6М5 – их хвостовики легко перетачиваются под нужную форму.
Для обработки металлов и камня требуются более твердые материалы. Здесь оптимальны твердосплавные пластины ВК6, ВК8 или Т15К6, которые припаиваются к стальной державке. Их твердость достигает 88–92 HRA, что позволяет резать сталь до 45 HRC и гранит. Альтернатива – использование обломков победитовых сверл: из них вытачивают миниатюрные фрезы для гравировки по нержавейке или стеклу. При пайке применяйте припой ПСр-40 и буру в качестве флюса.
Керамические насадки изготавливают из корундовых или карбидокремниевых кругов. Для этого алмазным надфилем вырезают заготовку нужной формы, затем шлифуют на мелкозернистом бруске. Такие насадки эффективны при полировке стекла и керамики, но хрупки – работать следует на низких оборотах (до 10 000 об/мин) без ударных нагрузок. Для увеличения ресурса керамику пропитывают эпоксидной смолой с наполнителем из карбида бора.
Абразивные насадки делают из наждачной бумаги, войлока или фетра. Наждачку нарезают полосками, скручивают в трубочку и фиксируют на оправке эпоксидным клеем. Для войлочных кругов используют технический фетр плотностью 0,4–0,6 г/см³ – он лучше держит форму при высоких оборотах. В качестве связующего для абразивных зерен подойдет цианакрилатный клей или двухкомпонентный полиуретан. Зернистость выбирают в зависимости от задачи: P80–P120 для грубой шлифовки, P400–P1000 для финишной обработки.
Для гибких насадок (например, щеток или полировальных дисков) применяют нейлоновые нити диаметром 0,3–0,8 мм или латунную проволоку 0,1–0,3 мм. Нейлон выдерживает температуру до 120°C и химически стоек, но быстро изнашивается при работе с металлами. Латунная проволока мягче стальной, не царапает поверхность и подходит для чистовой обработки цветных металлов. Крепление нитей – в отверстиях оправки с последующей фиксацией эпоксидкой или пайкой.
При изготовлении насадок для резки пластика и дерева важно учитывать теплопроводность материала. Полиамид (капролон) и фторопласт-4 подходят для фрез с малым углом заточки (10–15°), так как не оплавляются при трении. Для увеличения стойкости их армируют стекловолокном или графитом. Деревянные насадки (из бука или березы) пропитывают льняным маслом и парафином – это снижает влагопоглощение и предотвращает растрескивание.
Для экспериментальных насадок используют композиты: смесь эпоксидной смолы с абразивным порошком (карбид кремния, оксид алюминия) или металлическим наполнителем (медный порошок, бронзовая стружка). Соотношение смолы к наполнителю – 1:2 по объему. Такие насадки легко формуются в силиконовых формах и застывают за 6–12 часов. Твердость регулируется количеством наполнителя: 30% – мягкий полировальный круг, 70% – жесткая фреза для пластика. После отверждения их дополнительно шлифуют для удаления заусенцев.
Инструменты и приспособления, необходимые для создания насадок
Базовый набор для изготовления насадок включает инструменты, которые найдутся в любой мастерской. Гравер с цанговым патроном под хвостовики диаметром 2,35 мм или 3,175 мм – основа. Для обработки металла потребуются тиски с мягкими губками (алюминиевыми или медными), чтобы не повредить заготовку. Напильники с разной насечкой: плоский, круглый и треугольный – для грубой обработки, а надфили с зернистостью от 240 до 600 – для финишной доводки.
Для резки и формовки материала используйте ножовку по металлу с полотнами 18–24 TPI или лобзик с пилками для нержавеющей стали. Болгарка с отрезным диском толщиной 1–1,2 мм подойдет для грубой резки, но требует осторожности – перегрев заготовки ведет к потере твердости. Альтернатива – токарный станок с резцами из быстрорежущей стали (HSS) для точной обработки цилиндрических деталей.
- Штангенциркуль с точностью 0,05 мм – для контроля размеров хвостовика и рабочей части насадки.
- Микрометр (0–25 мм) – проверка диаметров с допуском ±0,01 мм.
- Угломер или транспортир – для задания углов заточки режущих кромок.
- Набор сверл от 0,5 до 6 мм – для подготовки отверстий под крепеж или формирования полостей.
Для термообработки самодельных насадок из инструментальной стали (например, У8, У10) понадобится муфельная печь с регулировкой температуры до 850°C. Закалку проводят в масле (И-20А) или воде, а отпуск – в печи при 200–300°C в течение 1–2 часов. Если печи нет, используйте газовую горелку с термопарой для контроля нагрева, но риск перегрева выше.
Абразивные материалы – ключ к чистовой обработке. Наждачная бумага с зернистостью от 80 до 2000 (в рулонах или на брусках) для ручной шлифовки. Алмазные надфили с зерном 120/100 и 400/270 – для твердых сплавов (ВК8, Т15К6). Полировальные пасты (ГОИ №1–4) на фетровых или войлочных кругах – для достижения зеркальной поверхности. При работе с керамикой или стеклом используйте карбидокремниевые круги зернистостью 120–400.
Дополнительные приспособления ускорят процесс. Держатель для заготовок (например, цанговый зажим с переходниками) фиксирует деталь при обработке на гравере. Магнитная стойка с индикатором часового типа поможет выставить соосность насадки. Для пайки твердосплавных пластин используйте серебряный припой ПСр-40 и флюс Ф-38Н, а также паяльную лампу или индукционный нагреватель. Храните готовые насадки в пластиковых тубусах с силикагелем, чтобы избежать коррозии.

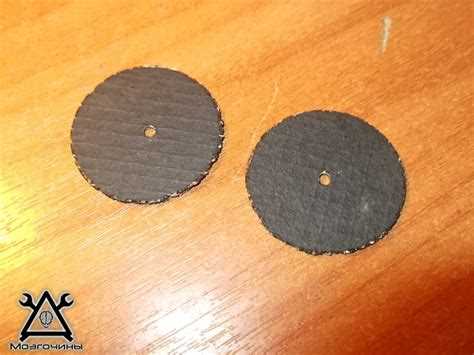

Пошаговая инструкция по изготовлению фрез из подручных средств
Для изготовления фрезы подойдут стальные иглы от шприцев, сверла диаметром 1–3 мм или обломки полотен по металлу. Выбирайте материал с твердостью не ниже HRC 50–55, иначе режущая кромка быстро затупится. Проверьте твердость напильником: если он не оставляет царапин, материал подходит.
Зажмите заготовку в тисках или патроне дрели. Используйте алмазный надфиль или бормашину с абразивным камнем для формирования режущей части. Для цилиндрической фрезы снимите фаску под углом 30–45° на конце заготовки, оставляя центральную часть нетронутой. При изготовлении конусной фрезы стачивайте материал по спирали, создавая 2–4 режущих кромки.
Для заточки используйте мелкозернистый брусок (зернистость 800–1200) или пасту ГОИ. Держите заготовку под углом 10–15° к поверхности камня, совершая плавные движения от себя. Контролируйте симметричность кромок: разница в длине более 0,2 мм приведет к биению фрезы. После заточки отполируйте режущую часть войлочным кругом с пастой.
Просверлите отверстие диаметром 2–3 мм в хвостовике фрезы, если планируете крепить ее в цанговом патроне гравера. Для фиксации в дрели или шуруповерте оставьте хвостовик цилиндрическим, без изменений. При необходимости нарежьте резьбу М3–М4 метчиком, если фреза будет вкручиваться в переходник.
Обработайте фрезу термически для повышения стойкости. Нагрейте режущую часть до малинового цвета (около 800°C) и быстро охладите в масле или воде. Отпустите металл при 200–250°C в течение 30–40 минут, чтобы снять внутренние напряжения. Без термообработки фреза из мягкой стали прослужит 5–10 минут активной работы.
Проверьте фрезу на биение, закрепив ее в патроне гравера. Включите инструмент на минимальных оборотах и поднесите к вращающейся фрезе кусок пластика или дерева. Если материал снимается равномерно, без вибраций, фреза готова. При биении подточите кромки или выровняйте хвостовик.
Для продления срока службы храните фрезы в масле или смазке, чтобы предотвратить коррозию. После работы очищайте режущую часть от стружки и смолы щеткой с жесткой щетиной. При затуплении повторяйте заточку, не допуская перегрева металла – это снижает твердость.
Как сделать шлифовальные насадки из наждачной бумаги и абразивов
Для изготовления шлифовальных насадок подойдет наждачная бумага с зернистостью от P80 до P2000. Выбирайте материал в зависимости от задачи: грубая обработка (P80–P240) для удаления материала, средняя (P320–P600) для выравнивания, тонкая (P800–P2000) для финишной полировки. Оптимальная основа – водостойкая бумага на тканевой или комбинированной подложке, так как она не деформируется при смачивании и дольше служит.
В качестве крепежного элемента используйте металлические или пластиковые шайбы диаметром 10–25 мм, в зависимости от размера цанги гравера. Подойдут стандартные шайбы М4–М6 с внутренним отверстием 3–5 мм. Для фиксации наждачной бумаги на шайбе применяйте двухкомпонентный эпоксидный клей или термоклей – они обеспечивают прочное сцепление и устойчивость к вибрации. Наносите клей тонким слоем, избегая излишков, чтобы не нарушать балансировку насадки.
Вырежьте из наждачной бумаги круги диаметром на 2–3 мм больше шайбы. Для точности используйте шаблон из картона или металла. Прижмите круг к шайбе с нанесенным клеем, равномерно распределив давление, и оставьте под прессом на 12–24 часа. Если требуется ускорить процесс, прогрейте соединение феном при температуре 60–80°C в течение 5–10 минут – это усилит адгезию термоклея.
Для работы с мелкими деталями или труднодоступными местами изготовьте насадки конической формы. Сверните наждачную бумагу в конус, зафиксировав основание на шайбе, а вершину – с помощью тонкой проволоки или термоусадочной трубки. Такая конструкция позволяет шлифовать углы и пазы без риска повреждения соседних поверхностей. Зернистость для конусов выбирайте не крупнее P400, чтобы избежать чрезмерного съема материала.
Альтернативой наждачной бумаге служат абразивные круги на вулканитовой или бакелитовой связке. Их можно вырезать из старых точильных камней или приобрести готовые заготовки толщиной 3–6 мм. Приклейте круг к шайбе тем же способом, но предварительно зачистите поверхность металла наждаком P120 для лучшего сцепления. Такие насадки долговечнее бумажных и подходят для обработки металла, керамики и твердых пластиков.
Для повышения ресурса насадок из наждачной бумаги пропитайте их перед использованием смесью из 70% ацетона и 30% цианоакрилатного клея. Нанесите состав кистью, дайте высохнуть 10–15 минут – это укрепит абразивный слой и предотвратит его осыпание. Храните готовые насадки в сухом месте, избегая перепадов температур, чтобы клей не терял свойств.
При работе с самодельными насадками соблюдайте скоростной режим гравера: для бумажных – 5000–15000 об/мин, для абразивных кругов – 3000–10000 об/мин. Превышение скорости приводит к перегреву и разрушению насадки. Используйте охлаждение водой или сжатым воздухом при шлифовке металла, чтобы избежать засаливания абразива. Регулярно проверяйте состояние насадки – при появлении трещин или отслоений заменяйте ее, чтобы не повредить заготовку.
Способы крепления самодельных насадок к граверу без заводских патронов
Самый простой метод – использование термоусадочной трубки. Подберите трубку с внутренним диаметром на 0,5–1 мм меньше диаметра хвостовика насадки. Нагрейте её строительным феном до плотного обхвата, предварительно вставив насадку в шпиндель гравера. Способ подходит для насадок диаметром до 4 мм и обеспечивает удержание при оборотах до 15 000 об/мин. Для повышения надёжности нанесите на хвостовик тонкий слой цианоакрилатного клея перед установкой трубки.
Для насадок с хвостовиком от 3 до 6 мм применяют зажимные цанги от старых дремелей или мини-дрелей. Цангу фиксируют в шпинделе гравера винтом или гайкой, в зависимости от конструкции. При отсутствии оригинальных цанг изготавливают самодельные из латунной или стальной трубки: нарезают продольные прорези (4–6 штук) на глубину 10–15 мм, оставляя цельную часть для зажима. Диаметр прорезей должен быть на 0,2–0,3 мм меньше хвостовика насадки. Перед установкой цангу слегка сжимают плоскогубцами для обеспечения плотного контакта.
В случаях, когда требуется максимальная жёсткость крепления, используют эпоксидную смолу. Хвостовик насадки и внутреннюю поверхность шпинделя зачищают наждачной бумагой (зерно 120–180), обезжиривают ацетоном. Насадку фиксируют в шпинделе с помощью струбцины или тисков, заливают смолой с отвердителем (соотношение 1:1) и оставляют на 24 часа. Метод применим для насадок диаметром до 8 мм и выдерживает нагрузки до 30 000 об/мин. Для демонтажа насадку нагревают до 150–200°C, чтобы размягчить смолу.
Техника безопасности при работе с самодельными насадками
Самодельные насадки для гравера требуют особого внимания к материалам и конструкции. Используйте только металлы с высокой температурной стойкостью – сталь марки 45, инструментальная сталь У8 или титановые сплавы. Избегайте алюминия и меди: при высоких оборотах они деформируются, а медь дополнительно образует токсичные оксиды. Перед установкой проверяйте твердость материала по шкале Роквелла – для режущих насадок она должна быть не ниже 55 HRC.
Крепление насадки к шпинделю гравера – критический момент. Используйте цанговые зажимы соответствующего диаметра (погрешность не более 0,1 мм) и затягивайте их динамометрическим ключом с усилием 3–5 Н·м. Недостаточная затяжка приводит к биению насадки на скоростях свыше 10 000 об/мин, что вызывает разрушение подшипников гравера и травмы осколками. Перед запуском проверяйте радиальное биение индикатором часового типа – допустимое значение не более 0,05 мм.
Рабочая зона должна быть оборудована защитным экраном из поликарбоната толщиной не менее 5 мм. Экран монтируется на расстоянии 15–20 см от насадки и фиксируется так, чтобы исключить его смещение при вибрации. При обработке хрупких материалов (стекло, керамика) дополнительно используйте боковые щитки из оргстекла, чтобы предотвратить разлет осколков под углом до 45 градусов от оси вращения.
Скоростной режим гравера подбирайте строго под тип насадки. Для фрез диаметром 3 мм максимальная частота вращения – 25 000 об/мин, для шлифовальных камней – 15 000 об/мин. Превышение этих значений на 20% увеличивает риск разрушения насадки в 3,5 раза. При работе с мягкими материалами (дерево, пластик) снижайте обороты на 30% от рекомендованных, чтобы избежать оплавления или возгорания стружки.
Обработка материалов с абразивными включениями (бетон, камень) требует использования респиратора с фильтром класса P100 и защитных очков с уплотнителями по контуру. Мелкодисперсная пыль кремния, образующаяся при шлифовке, проникает в легкие и вызывает силикоз даже при кратковременном воздействии. Вентиляция должна обеспечивать скорость воздушного потока не менее 0,5 м/с в зоне дыхания оператора.
Электрическая безопасность обеспечивается заземлением гравера и использованием УЗО с током утечки не более 10 мА. Самодельные насадки с металлическими элементами увеличивают риск короткого замыкания при попадании стружки в корпус инструмента. Перед началом работы проверяйте целостность изоляции кабеля тестером сопротивления – минимальное значение должно быть не ниже 1 МОм.
При работе с насадками, создающими высокий уровень вибрации (например, борфрезы), используйте антивибрационные перчатки с гелевыми вставками. Длительное воздействие вибрации на частотах 50–150 Гц приводит к развитию синдрома Рейно уже через 2–3 часа непрерывной работы. Ограничивайте сеансы обработки 45 минутами с последующим перерывом не менее 15 минут.
Хранение самодельных насадок требует отдельного контейнера с ячейками из вспененного полиэтилена. Контакт металлических частей между собой вызывает микродеформации режущих кромок, что снижает ресурс насадки на 40%. После работы очищайте насадки от стружки и смазывайте тонким слоем консервационного масла (например, К-17), чтобы предотвратить коррозию при хранении во влажных условиях.
