Кулиса на Daewoo Lanos (модели 1997–2017 годов) – один из ключевых элементов механизма переключения передач. Её неправильная настройка приводит к затруднённому включению скоростей, самопроизвольному выбиванию передачи или люфту рычага. Чаще всего регулировка требуется после замены сцепления, ремонта коробки передач или при износе пластиковых втулок кулисы. В отличие от многих иномарок, на Ланосе процедура не требует специального оборудования – достаточно стандартного набора инструментов и 30–40 минут времени.
Основные признаки неисправности кулисы: смещение нейтрали (рычаг не стоит ровно между 3-й и 4-й передачами), затруднённое включение задней скорости или повышенный ход рычага при переключении. Если игнорировать эти симптомы, со временем изнашиваются синхронизаторы коробки, что влечёт за собой дорогостоящий ремонт. Регулировка выполняется на подъёмнике или смотровой яме, так как требуется доступ к нижней части автомобиля. Важно: перед началом работ убедитесь, что проблема именно в кулисе, а не в тросе сцепления или механизме выбора передач.
Для регулировки понадобятся: ключ на 12 мм, головка на 10 мм с удлинителем, отвёртка с плоским шлицем, линейка или штангенциркуль. На Ланосе с механической коробкой F13 или F16 процедура идентична, но на моделях с автоматом регулировка кулисы не предусмотрена. Заводская инструкция рекомендует выставлять зазор между штоком выбора передач и рычагом кулисы в пределах 0,5–1 мм. Превышение этого значения приводит к нечёткому переключению, а отсутствие зазора – к быстрому износу деталей.
Перед регулировкой обязательно снимите минусовую клемму с аккумулятора – это исключит случайное включение стартера при работе с механизмом. Также рекомендуется очистить резьбовые соединения от грязи и обработать их проникающей смазкой (например, WD-40), так как болты кулисы часто закисают. Если после регулировки проблема сохраняется, проверьте состояние пластиковых втулок на рычаге кулисы и резиновых пыльников – их износ может сводить на нет все настройки.
Необходимые инструменты и материалы для регулировки кулисы
Из расходных материалов пригодится смазка типа Liqui Moly LM 47 или Molykote G-4500 для обработки шарниров и трущихся поверхностей кулисы – это снизит износ и устранит люфты. Для герметизации резьбовых соединений используйте фиксатор резьбы средней прочности (например, Loctite 243), чтобы предотвратить самопроизвольное ослабление контргайки. Если при демонтаже обнаружены повреждённые резиновые втулки или пыльники, замените их на оригинальные (артикулы 96235246 для втулки тяги и 96182086 для пыльника) – это критично для долговечности механизма. Работайте на смотровой яме или подъёмнике, так как доступ к кулисе снизу ограничен, а попытки регулировки «на глаз» приведут к некорректному включению передач.
Подготовка автомобиля и рабочего места перед настройкой
Для доступа к кулисе потребуется демонтировать центральный тоннель салона. Подготовьте инструменты: торцевые головки на 10 и 12 мм, удлинитель, трещотку, плоскую и крестовую отвёртки, а также динамометрический ключ (момент затяжки болтов кулисы – 18–22 Н·м). Запаситесь ветошью и очистителем карбюратора – грязь и масло на шарнирах кулисы усложнят регулировку. Проверьте уровень трансмиссионного масла в коробке передач: при необходимости долейте до нормы (для МКПП Lanos – 1,8 л, спецификация API GL-4, SAE 75W-90).
- Отсоедините клемму «минус» аккумулятора – это предотвратит короткое замыкание при случайном касании проводки во время работ.
- Снимите рукоятку КПП: подденьте её снизу плоской отвёрткой, предварительно сдвинув вверх декоративный кожух.
- Демонтируйте пластиковую накладку тоннеля, открутив 4 самореза (2 под пепельницей, 2 у подлокотника).
- Отключите разъёмы прикуривателя и подсветки (если есть) – тяните за фиксаторы, а не за провода.
Рабочее место должно быть освещено: используйте переносную лампу с напряжением 12 В или светодиодный фонарь. Избегайте работы при температуре ниже +5°C – пластиковые элементы салона становятся хрупкими, а смазка в шарнирах густеет. Если кулиса снималась ранее, проверьте состояние резиновых пыльников: трещины или разрывы – повод для замены (артикул оригинального пыльника – 96235176). Подготовьте ёмкость для сбора мелких деталей (болтов, шайб) – их потеря усложнит сборку.
Перед регулировкой проконтролируйте люфт в шарнирах кулисы: покачайте тягу рукой – допустимое смещение не более 1–2 мм. Если люфт превышает норму, замените изношенные детали (например, шарнир кулисы – артикул 96235175). Зафиксируйте исходное положение кулисы: сделайте метки маркером на тяге и корпусе КПП – это поможет вернуть механизм в прежнее состояние при неудачной настройке. Не используйте для очистки шарниров бензин или растворители – они разрушают резиновые уплотнения; применяйте только специализированные составы.
Снятие защитных элементов и доступ к механизму кулисы
Начните с демонтажа пластикового кожуха центрального тоннеля. Для этого отверните два винта Torx T20 под подстаканником и три пластиковые клипсы по периметру – две с левой стороны у рычага КПП и одну справа у прикуривателя. Аккуратно подденьте кожух плоской отвёрткой, начиная с передней части, чтобы не повредить защёлки. После снятия отсоедините разъём подсветки прикуривателя, если он мешает полному извлечению детали. Далее снимите резиновый чехол рычага КПП, потянув его вверх и освободив от фиксирующих выступов на металлическом основании.
Для доступа к механизму кулисы потребуется демонтировать теплозащитный экран, расположенный под автомобилем. Зафиксируйте машину на подъёмнике или надёжных опорах, затем:
- Открутите четыре болта М10 головкой на 17, крепящие экран к днищу кузова.
- Снимите экран, аккуратно выведя его из-под выхлопной системы – при необходимости ослабьте хомут глушителя для смещения трубы.
- Очистите поверхность вокруг кулисы от грязи и масла, чтобы предотвратить попадание абразивов в механизм при регулировке.
После выполнения этих действий откроется прямой доступ к штоку кулисы и её креплению к коробке передач.
Определение текущего положения кулисы и выявление люфтов
Перед регулировкой кулисы на Daewoo Lanos (1.5 или 1.6 л) проверьте её фактическое положение. Запустите двигатель, выжмите сцепление и последовательно переведите рычаг КПП во все положения, фиксируя сопротивление и чёткость включения передач. Особое внимание уделите задней передаче – если она включается с хрустом или требует дополнительного усилия, кулиса смещена относительно нейтрального положения на 3–5 мм.
Для точной диагностики люфтов установите автомобиль на ровную поверхность, затяните ручной тормоз и поднимите переднюю часть на домкратах. Снимите защитный кожух кулисы (крепится на 4 болтах М8) и осмотрите шарнирный механизм. Люфт в соединении тяги с рычагом переключения свыше 1 мм указывает на износ пластиковых втулок или ослабление стопорного болта (момент затяжки – 18–22 Н·м).
Проверьте осевой люфт кулисы, покачав её рукой вверх-вниз. Допустимое смещение – не более 0,5 мм. Если люфт превышает 1 мм, замените втулки (артикул 96182220 для Ланоса 2005–2009 гг.) или подтяните контргайку на тяге (ключ на 12). При этом следите, чтобы не перетянуть – чрезмерное усилие приведёт к затруднённому переключению передач.
Оцените состояние пыльника кулисы. Трещины или разрывы на резиновом чехле (артикул 96232995) приводят к попаданию грязи и ускоренному износу шарнира. Если пыльник повреждён, замените его перед регулировкой – иначе люфт вернётся через 500–1000 км пробега. Для демонтажа снимите хомут крепления (плоскогубцы) и аккуратно стяните пыльник с корпуса.
Используйте штангенциркуль для измерения зазора между рычагом кулисы и корпусом КПП. В нейтральном положении расстояние должно составлять 12–14 мм (для моделей с 2000 по 2008 год). Если значение отличается, кулиса смещена – требуется регулировка по меткам на тяге. Зафиксируйте рычаг в положении 3-й передачи и проверьте совпадение рисок на тяге и корпусе.
Проверьте люфт в поперечном направлении, покачав кулису влево-вправо. Если смещение превышает 0,8 мм, осмотрите шарнир на предмет износа металлических поверхностей. При наличии задиров или выработки более 0,3 мм замените шарнир в сборе (артикул 96182218). Не пытайтесь устранить люфт подкладыванием шайб – это временная мера, которая приведёт к поломке механизма.
Для выявления скрытых люфтов попросите помощника переключать передачи, одновременно наблюдая за движением тяги кулисы. Если при включении 1-й или 2-й передачи тяга проворачивается на 2–3° относительно рычага, ослаблено крепление стопорного болта. Затяните его динамометрическим ключом (момент 15–17 Н·м) и законтрите гайкой.
Завершите диагностику проверкой работы кулисы под нагрузкой. Включите двигатель, выжмите сцепление и удерживайте рычаг в положении 1-й передачи, одновременно нажимая на педаль газа. Если кулиса вибрирует или слышны посторонние стуки, замените демпферную втулку (артикул 96232996) – она гасит колебания и предотвращает преждевременный износ механизма.

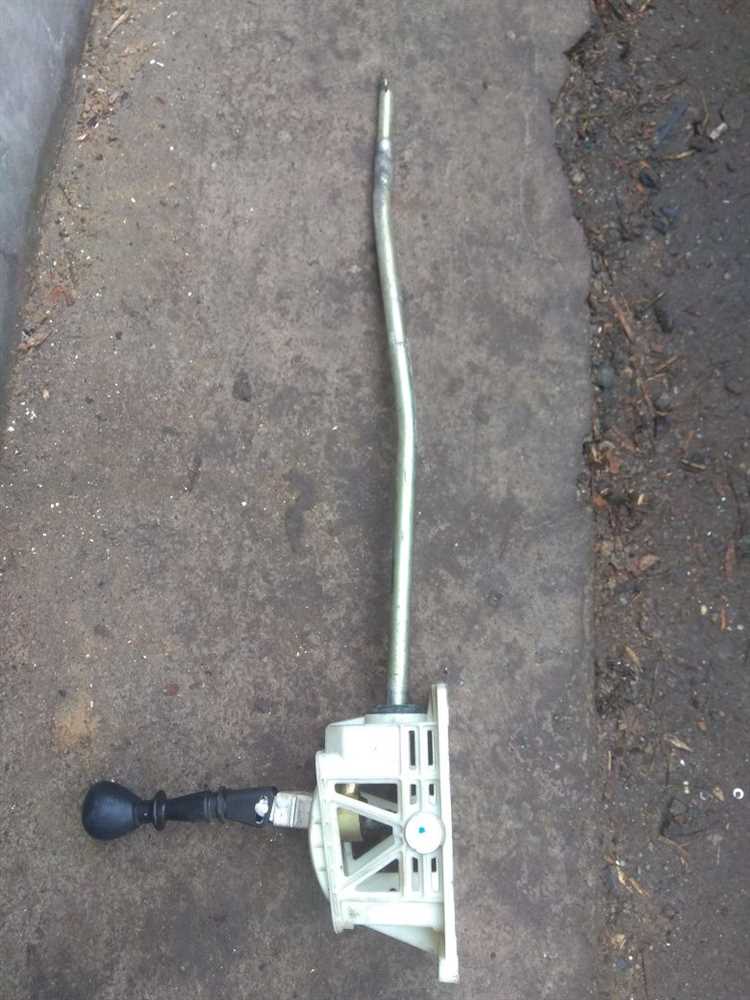

Пошаговая корректировка положения тяги кулисы
Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности с включенным ручным тормозом. Отсоедините аккумулятор, чтобы исключить случайное замыкание при работе с электрическими компонентами. Снимите центральный тоннель, открутив крепежные болты под подстаканниками и у передней панели – на Ланосе их обычно 4-5 штук, размер головки – 10 мм.
Ослабьте контргайку на тяге кулисы, расположенную под автомобилем рядом с коробкой передач. Для этого потребуется ключ на 13 мм и удлинитель, так как доступ ограничен. Вращайте тягу против часовой стрелки, чтобы уменьшить длину, или по часовой – для увеличения. Каждый полный оборот изменяет положение рычага примерно на 3-4 мм, что соответствует смещению на одну передачу.
После предварительной регулировки затяните контргайку и проверьте включение передач. Если первая или задняя передача включаются с усилием, а третья и пятая – с хрустом, сместите тягу на 1-2 оборота в сторону увеличения длины. Для точной настройки используйте штангенциркуль: расстояние между центром шарнира тяги и точкой крепления на коробке должно составлять 145±2 мм.
При регулировке учитывайте износ втулок кулисы – если они деформированы, замена обязательна. Новые втулки (артикул 96235176 для Ланоса) устанавливаются после демонтажа старой тяги. Перед сборкой смажьте шарниры литолом или аналогом, чтобы исключить преждевременный износ.
После завершения регулировки соберите тоннель в обратном порядке. Проверьте работу коробки передач на ходу: переключения должны быть четкими, без заеданий. Если рычаг «проваливается» при включении передачи, повторите настройку, уменьшив длину тяги на 0,5 оборота.
Финальный этап – проверка люфта рычага. Допустимое смещение в нейтральном положении – не более 5 мм в любую сторону. Если люфт превышает норму, осмотрите шарниры тяги и при необходимости замените их. Запишите количество оборотов при регулировке для упрощения последующих настроек.
Проверка четкости переключения передач после регулировки
После завершения регулировки кулисы на Ланосе проведите тест-драйв на ровном участке дороги с минимальным трафиком. Начните с последовательного переключения передач с 1-й по 5-ю, фиксируя усилие на рычаге и время срабатывания. В идеале переключение должно происходить без заеданий, с четким включением передачи за 0,3–0,5 секунды. Особое внимание уделите переходу между 1-й и 2-й передачами – на Ланосе с пробегом свыше 100 000 км здесь часто возникает люфт из-за износа синхронизаторов.
Проверьте работу задней передачи: она должна включаться без дополнительного усилия или характерного хруста. Если рычаг упирается или требует повторного нажатия, это указывает на неполную регулировку тяги кулисы или износ фиксатора в механизме выбора передач. В таком случае ослабьте контргайку на тяге и сместите ее на 1–2 мм в сторону коробки, затем затяните и повторите проверку.
На скорости 40–50 км/ч выполните резкое переключение с 3-й на 4-ю передачу, затем обратно. Рычаг не должен «проваливаться» или требовать корректировки траектории движения рукой. Если переключение сопровождается металлическим скрежетом, проверьте уровень масла в КПП – на Ланосе с двигателем 1.5 он должен составлять 1,8–2,0 литра. При нормальном уровне масла причиной может быть износ подшипников первичного вала.
Завершите проверку на холостом ходу: при выжатом сцеплении рычаг должен свободно перемещаться между всеми положениями без заеданий. Если в нейтральном положении слышен легкий стук, это нормально для механизма с пробегом, но при включенной передаче посторонние шумы недопустимы. В случае неудовлетворительных результатов повторите регулировку, сместив тягу кулисы на 0,5 оборота регулировочного болта против часовой стрелки.
Установка на место снятых деталей и финальная проверка
Перед установкой кулисы убедитесь, что все снятые элементы – пыльник, стопорное кольцо, втулки и крепежные болты – очищены от грязи и смазаны тонким слоем литиевой смазки. Особое внимание уделите шлицам на валу коробки передач: на них не должно быть заусенцев или коррозии. Нанесите смазку на шлицы и на внутреннюю поверхность кулисы, чтобы предотвратить преждевременный износ и обеспечить плавное переключение передач.
Установите кулису на вал коробки передач, совместив метки, нанесенные перед демонтажем. Если метки отсутствуют, ориентируйтесь по положению рычага переключения передач в нейтрали: при правильной установке он должен находиться строго по центру между третьей и четвертой передачами. Затяните стопорный болт моментом 25–30 Н·м, используя динамометрический ключ, чтобы избежать перетяжки или ослабления крепления.
Верните на место пыльник, зафиксировав его хомутами. Убедитесь, что он плотно прилегает к кузову и не имеет перекосов – это предотвратит попадание влаги и грязи в механизм. Если пыльник поврежден, замените его новым: даже микроскопические трещины могут привести к ускоренному износу шарниров и втулок.
После установки кулисы проверьте затяжку всех крепежных элементов: болтов поддона картера (момент 10–12 Н·м), гаек крепления опоры рычага (15–18 Н·м) и винтов защиты картера. Пропущенный или недотянутый крепеж может вызвать вибрации и люфт, что сведет на нет всю регулировку.
Для финальной проверки заведите двигатель и последовательно переключите все передачи, включая заднюю. Рычаг должен двигаться без заеданий, а включение передач – происходить четко, без хруста или двойного хода. Если переключение затруднено, ослабьте стопорный болт кулисы и сместите ее на 1–2 мм в нужную сторону, затем повторно затяните и проверьте.
Завершите проверку тест-драйвом на ровном участке дороги. Обратите внимание на отсутствие посторонних шумов при переключении и на точность попадания в передачи. Если рычаг «уходит» в сторону или передачи включаются с усилием, повторите регулировку, скорректировав положение кулисы с шагом 0,5 мм. Запишите окончательные настройки для последующего обслуживания.
