Демонтаж форсунок дизельного двигателя требует точности и соблюдения технологических нюансов. На большинстве современных агрегатов, таких как Common Rail (Bosch, Delphi, Denso), форсунки устанавливаются с затяжкой 25–40 Н·м и фиксируются прижимными скобами или болтами. Перед началом работ обязательно сбросьте давление в топливной рампе – игнорирование этого шага приводит к выбросу топлива под давлением до 2500 бар, что опасно для глаз и кожи.
Для двигателей Volkswagen TDI (например, 1.9 TDI или 2.0 TDI) характерно использование форсунок с резьбовым креплением. Здесь критически важно применять динамометрический ключ с диапазоном 10–50 Н·м, так как перетяжка приводит к деформации корпуса форсунки или разрушению головки блока. На моделях с системой Pumpe-Düse (насос-форсунки) демонтаж осложняется необходимостью синхронизации с распредвалом – ошибка в положении коленвала на ±2° может повредить приводной механизм.
При работе с форсунками Cummins (двигатели серии B и C) учитывайте, что они часто «прикипают» из-за нагара и коррозии. Для облегчения снятия используйте проникающую смазку WD-40 Specialist или Liqui Moly LM-40, выдерживая экспозицию не менее 30 минут. На двигателях Scania DC13 и Volvo D13 форсунки снимаются вместе с медными уплотнительными шайбами – их замена обязательна, так как повторное использование снижает герметичность и приводит к прорыву газов в топливную систему.
Инструмент для демонтажа должен соответствовать специфике двигателя. Для форсунок с внутренним шестигранником (например, Bosch CRI2) используйте ключ T50 или T60 с удлинителем, избегая перекосов. На двигателях Mercedes OM642 и BMW N57 форсунки имеют внешний шестигранник 27 мм – здесь эффективны головки с тонкими стенками и шестигранным профилем, предотвращающие срыв граней. При заедании форсунки запрещается применять ударный инструмент: это приводит к трещинам в головке блока или разрушению керамического наконечника.
После снятия форсунки проверьте состояние посадочного места в головке блока. Наличие рисок глубиной более 0,05 мм или коррозионных повреждений требует расточки под ремонтную втулку. Для очистки каналов используйте специализированные щетки из нержавеющей стали диаметром 6–8 мм – абразивные материалы оставляют микроцарапины, ускоряющие износ новых уплотнений.

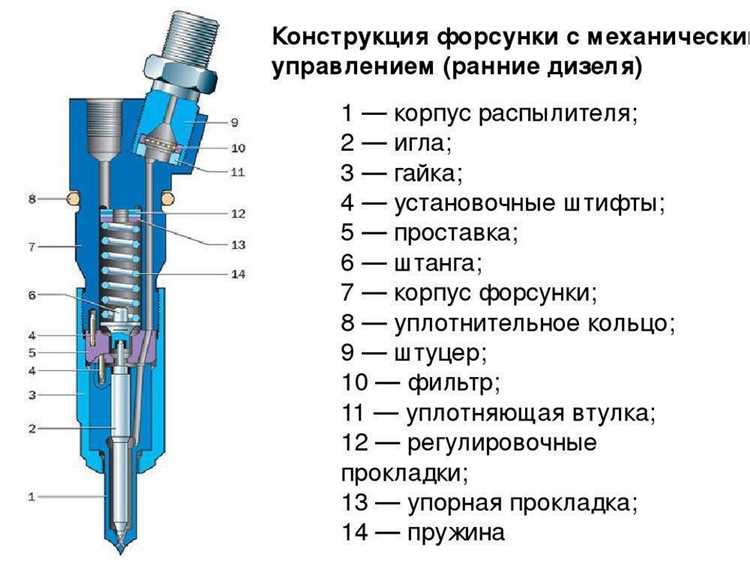

Подготовка рабочего места и инструментов для демонтажа форсунок
Перед началом работ очистите моторный отсек от грязи и масла, используя металлическую щетку и обезжириватель. Особое внимание уделите зоне вокруг форсунок – пыль и абразивные частицы, попавшие в топливную систему, могут вывести из строя плунжерные пары. Для защиты от случайного попадания посторонних предметов накройте впускной коллектор и открытые каналы чистой ветошью или магнитной пленкой. Температура двигателя должна быть не выше 40°C – горячий металл расширяется, что усложняет извлечение форсунок и увеличивает риск повреждения резьбы.
Подготовьте инструменты с учетом конструкции конкретного двигателя. Для большинства дизельных агрегатов потребуются: динамометрический ключ с диапазоном 20–150 Н·м, головки Torx T20–T60 (или шестигранные на 8–14 мм), съемник форсунок с обратным молотком (например, Hazet 2550 или Force 555), набор удлинителей и карданных шарниров для доступа к труднодоступным креплениям. Для двигателей с системой Common Rail дополнительно понадобится сканер для сброса ошибок и адаптации форсунок после установки (например, Launch X431 или Delphi DS). Проверьте состояние уплотнительных колец – при демонтаже они часто повреждаются, поэтому запаситесь оригинальными или аналогами от проверенных производителей (Mahle, Elring, Victor Reinz).
Организуйте рабочее пространство так, чтобы минимизировать риск потери деталей. Используйте магнитные лотки для мелких крепежных элементов (болты, шайбы, скобы) и пластиковые контейнеры с маркировкой для уплотнений и прокладок. Если форсунки снимаются с рядного двигателя (например, OM617 или 1.9 TDI), заранее подготовьте подставку под головку блока – после откручивания креплений она может сместиться, повредив прокладку ГБЦ. Для V-образных моторов (как у Cummins ISF или 3.0 TDI) потребуется специальный кронштейн для фиксации головки в вертикальном положении. Перед началом работ отключите аккумулятор и сбросьте давление в топливной рампе, открутив штуцер на обратке.
Определение типа крепления форсунок на разных моделях дизельных двигателей
На двигателях Volkswagen TDI (серии EA189, EA288) форсунки фиксируются прижимной скобой, закреплённой болтом M8 или M10. Ключевая особенность – скоба упирается в буртик корпуса форсунки, а не в её верхнюю часть. Для демонтажа требуется головка Torx T30 или шестигранник на 6 мм, в зависимости от года выпуска. На моделях до 2010 года часто встречаются болты с внутренним шестигранником на 5 мм, которые склонны к слизыванию.
У двигателей BMW N47 и N57 форсунки удерживаются зажимной пластиной, притягиваемой двумя болтами M6. Пластина имеет Г-образную форму и фиксирует форсунку за специальный выступ на корпусе. На моторах до 2012 года болты часто ржавеют из-за попадания влаги – рекомендуется предварительная обработка проникающей смазкой. На более поздних версиях (с 2015 года) применяются болты с головкой Torx T25, требующие динамометрического ключа при обратной установке (момент затяжки – 10 Н·м).
Двигатели Mercedes OM642 и OM651 используют индивидуальные прижимные скобы для каждой форсунки, закреплённые болтом M8 с головкой Torx T40. Скоба имеет выступ, который входит в паз на корпусе форсунки, предотвращая её проворачивание. На OM651 с 2014 года скобы изготавливаются из более хрупкого сплава – при демонтаже нельзя прилагать ударные нагрузки, иначе возможны трещины. Для доступа к болтам часто требуется снятие клапанной крышки или впускного коллектора.
На двигателях Cummins ISF2.8 и ISF3.8 форсунки крепятся болтом M10 через прижимную пластину, расположенную над топливной рампой. Болт имеет головку под ключ на 14 мм или Torx T50 (в зависимости от модификации). Пластина фиксирует сразу две форсунки, что усложняет демонтаж – необходимо поддерживать обе форсунки при ослаблении болта, чтобы избежать перекоса. На ISF3.8 с 2018 года применяются болты с антикоррозийным покрытием, но резьба в головке блока остаётся уязвимой к закисанию.
У двигателей Toyota 1KD-FTV и 2KD-FTV форсунки удерживаются зажимной скобой, притягиваемой болтом M8 с головкой на 12 мм. Скоба имеет П-образную форму и фиксирует форсунку за верхний буртик. На 1KD-FTV до 2007 года болты часто ломаются из-за коррозии – рекомендуется прогрев головки блока строительным феном перед демонтажем. На 2KD-FTV скоба может деформироваться при чрезмерном усилии затяжки, что приводит к неравномерному прижиму форсунки.
Двигатели PSA DV6 и DV10 оснащены форсунками с креплением через прижимную пластину, затягиваемую болтом M6 с головкой Torx T20. Пластина фиксирует форсунку за центральный выступ, а не за буртик. На DV6 с сажевым фильтром болты часто закисают из-за высоких температур – требуется предварительная обработка резьбы размягчителем ржавчины. На DV10 пластина может иметь дополнительный фиксатор, который необходимо отжать перед снятием.
На двигателях Ford Duratorq TDCi (серии Puma) форсунки крепятся болтом M8 через прижимную скобу с головкой под ключ на 13 мм. Скоба упирается в специальный паз на корпусе форсунки, предотвращая её смещение. На моделях до 2015 года болты часто ржавеют – рекомендуется замена на новые при каждом демонтаже. На двигателях 2.2 TDCi с 2016 года применяются болты с головкой Torx T30, требующие момента затяжки 12 Н·м.
Снятие топливных трубок и электрических разъёмов без повреждений
Перед началом работ сбросьте давление в топливной системе, отсоединив предохранитель топливного насоса и запустив двигатель до остановки. Для дизельных двигателей с системой Common Rail давление может достигать 2500 бар – игнорирование этого шага приведёт к выбросу топлива под высоким давлением, что опасно для глаз и кожи. Используйте защитные очки и перчатки, устойчивые к дизельному топливу (например, нитриловые).
Топливные трубки крепятся накидными гайками с резьбой M12×1,5 или M14×1,5 – откручивайте их только специальными ключами с шестигранной головкой (например, на 17 или 19 мм), избегая разводных ключей, которые деформируют грани. Приржавевшие соединения обработайте проникающей смазкой (WD-40, Liquid Wrench) за 10–15 минут до демонтажа. Если гайка не поддаётся, нагрейте её промышленным феном до 100–120°C – это расширит металл и облегчит откручивание. Никогда не используйте ударный инструмент: риск повредить штуцер форсунки или трубки высок.
Электрические разъёмы форсунок имеют фиксирующие защёлки – нажимайте на них большим пальцем, одновременно тяня разъём на себя. У моделей Bosch (например, CRIN 3/4) защёлка расположена сверху, у Delphi – сбоку. Если разъём не снимается, проверьте наличие дополнительных фиксаторов (например, металлических скоб у Denso). Не тяните за провода: корпус разъёма изготовлен из хрупкого пластика, который трескается при чрезмерном усилии. Для облегчения снятия используйте пластиковый клин или отвёртку с плоским жалом, аккуратно поддевая разъём у основания.
После отсоединения трубок закройте штуцеры форсунок и открытые концы трубок заглушками (подойдут резиновые колпачки от медицинских шприцев или специальные пластиковые заглушки). Это предотвратит попадание грязи в топливную систему и исключит риск повреждения уплотнительных колец при повторной установке. Для разъёмов используйте полиэтиленовые пакеты или малярный скотч, чтобы защитить контакты от влаги и пыли. Храните снятые элементы в чистом лотке, избегая контакта с абразивными поверхностями.
При повторной установке трубок соблюдайте момент затяжки: для M12×1,5 – 25–30 Н·м, для M14×1,5 – 35–40 Н·м. Превышение этих значений приведёт к срыву резьбы или деформации штуцера. Электрические разъёмы защёлкивайте до характерного щелчка – отсутствие фиксации вызовет ошибку по цепи управления форсункой. Перед запуском двигателя проверьте герметичность соединений, нанеся на них мыльный раствор: появление пузырьков укажет на утечку топлива.

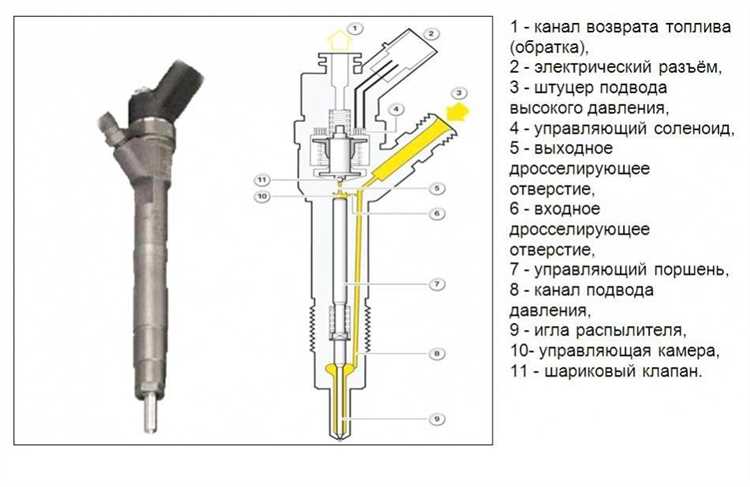

Использование съёмников и специальных приспособлений для извлечения форсунок
Съёмники форсунок – инструмент, разработанный для преодоления усилия прикипания, характерного для дизельных двигателей. Стандартные модели, такие как винтовые или гидравлические съёмники, создают усилие до 10–15 тонн, достаточное для извлечения форсунок без повреждения посадочного места. При выборе инструмента учитывайте диаметр и тип крепления форсунки: например, для систем Common Rail с боковым зажимом подойдут съёмники с захватом за корпус, а для старых механических форсунок – модели с резьбовым адаптером.
Перед применением съёмника очистите зону вокруг форсунки от нагара и масляных отложений. Используйте металлическую щётку и очиститель карбюратора, чтобы исключить попадание грязи в цилиндр. Если форсунка заклинила из-за коррозии, нанесите проникающую смазку (например, WD-40 Specialist или Liqui Moly LM-40) за 12–24 часа до демонтажа. Избегайте ударных инструментов – они могут деформировать корпус форсунки или повредить головку блока.
- Винтовые съёмники: универсальны, но требуют точной центровки. Подходят для форсунок с резьбовым креплением (например, на двигателях Cummins или Detroit Diesel).
- Гидравлические съёмники: обеспечивают плавное усилие, минимизируя риск перекоса. Эффективны для форсунок с прессовой посадкой (двигатели Mercedes OM611, OM642).
- Ударные съёмники: применяются в крайних случаях, но только с адаптерами, исключающими прямой контакт с корпусом форсунки.
Для форсунок с глубокой посадкой (например, в двигателях VW TDI 1.9 или 2.0) используйте съёмники с удлинёнными штоками или телескопическими адаптерами. При работе с системами пьезоэлектрических форсунок (Bosch CRI3, Delphi DFI) обязательно отключите аккумулятор и сбросьте давление в топливной рампе, чтобы избежать случайного впрыска. Если форсунка не поддаётся, проверьте наличие стопорных колец или дополнительных крепёжных элементов – их часто упускают из виду.
После извлечения осмотрите посадочное место на предмет задиров или остатков уплотнительных колец. При обнаружении повреждений используйте развёртку соответствующего диаметра (например, 17 мм для форсунок Bosch или 14 мм для Delphi). Не применяйте грубую силу при установке нового уплотнительного кольца – смажьте его чистым дизельным топливом или специальной пастой (например, Loctite 518) для облегчения монтажа.
Храните съёмники в сухом месте, периодически смазывая резьбовые соединения консистентной смазкой. Для профилактики прикипания форсунок при сборке наносите на резьбу медную пасту (например, Liqui Moly Kupfer-Paste) или антипригарное покрытие. При повторном монтаже затягивайте форсунки динамометрическим ключом с усилием, указанным в спецификации производителя (обычно 25–40 Н·м для систем Common Rail).
Очистка посадочных мест форсунок перед установкой новых или повторной сборкой
Посадочные места форсунок в головке блока цилиндров дизельного двигателя требуют тщательной очистки от нагара, масляных отложений и продуктов износа топливной системы. Используйте специализированные развёртки или шаберы с твердосплавными наконечниками, соответствующие диаметру посадочного отверстия (обычно 17–22 мм для легковых дизелей). Работайте без чрезмерного усилия, чтобы не деформировать каналы охлаждения или масляные каналы, расположенные в непосредственной близости. После механической очистки промойте каналы керосином или дизельным топливом под давлением 2–3 бара, используя шприц с удлинённой насадкой, чтобы удалить остатки стружки и абразивных частиц. Проверьте чистоту поверхности с помощью эндоскопа с подсветкой – даже микроскопические загрязнения могут нарушить герметичность уплотнения форсунки и привести к прорыву газов.
Для финальной подготовки посадочного места нанесите тонкий слой медной пасты или термостойкого герметика (например, Loctite 5188) на уплотнительную поверхность, если это предусмотрено производителем. Избегайте попадания состава в топливные каналы или камеру сгорания. При повторной установке старых форсунок замените медные уплотнительные шайбы – их деформация после первого монтажа необратима, и повторное использование приведёт к утечкам. Перед затяжкой форсунок динамометрическим ключом убедитесь, что резьба в головке блока не имеет повреждений: при необходимости прогоняйте её метчиком соответствующего размера (обычно M10×1,25 или M12×1,5). Момент затяжки для большинства дизельных форсунок составляет 25–35 Н·м, но уточняйте значение по сервисной документации конкретного двигателя.
Проверка состояния уплотнительных колец и прокладок при демонтаже
При снятии форсунок с дизельного двигателя уплотнительные кольца и прокладки требуют тщательного осмотра, так как их повреждения – одна из основных причин подсоса воздуха и утечек топлива. Начните с визуального контроля: трещины, деформации или следы эрозии на резиновых кольцах (обычно из фторкаучука FKM или нитрильного каучука NBR) указывают на необходимость замены. Особое внимание уделите кольцам форсуночных колодцев – их диаметр должен соответствовать спецификации производителя (например, 8,5–9,0 мм для большинства систем Common Rail), а поверхность не должна иметь задиров или разрывов.
Прокладки под форсунками, особенно металлические (медные или алюминиевые), проверяются на коррозию и остаточную деформацию. Если прокладка потеряла форму или на ней видны глубокие вмятины от прижима, повторное использование недопустимо – даже микроскопические зазоры приведут к прорыву газов в топливную систему. Для двигателей с системой впрыска Bosch CP3 или Delphi часто применяются прокладки толщиной 0,5–1,0 мм; отклонение от этих значений нарушает тепловой зазор и может вызвать перегрев форсунки.
Перед осмотром очистите детали от нагара и топливных отложений без применения абразивов – используйте мягкую щетку и очиститель на основе изопропилового спирта. Резиновые кольца проверяйте на эластичность: сожмите их пальцами – качественное кольцо должно быстро восстанавливать форму. Если материал стал жестким или липким, замените его, даже если видимых повреждений нет. Для двигателей Cummins ISF или Mercedes OM642 критически важно использовать кольца с маркировкой, соответствующей классу давления (например, «CR 2000+» для систем с давлением свыше 2000 бар).
Не игнорируйте прокладки топливных штуцеров и обратных клапанов – их износ часто остается незамеченным, но приводит к падению давления в рампе. На штуцерах проверяйте наличие микротрещин в зоне перехода резьбы в корпус; при обнаружении замените штуцер целиком. Для прокладок обратного клапана (обычно из тефлона или армированного графита) допустимый износ – не более 0,1 мм по толщине. Превышение этого значения снижает герметичность и увеличивает риск кавитации в топливной магистрали.
Всегда устанавливайте новые уплотнения при повторном монтаже форсунок, даже если старые выглядят исправными. Используйте только оригинальные запчасти или аналоги с подтвержденными характеристиками (например, кольца от Mahle или Elring для европейских двигателей). Перед установкой смажьте кольца чистым дизельным топливом или специальной монтажной пастой – это предотвратит их повреждение при затяжке и обеспечит равномерное прилегание. Затягивайте форсунки динамометрическим ключом с моментом, указанным в сервисной документации (например, 25–30 Н·м для большинства двигателей Volkswagen TDI).
