Как узнать тип цоколя лампочки

Цоколь лампы – это не просто металлическая или пластиковая часть, обеспечивающая контакт с патроном. Это ключевой элемент, от которого зависит совместимость с осветительным прибором. Ошибка при выборе приведёт к невозможности установки или даже повреждению лампы. Маркировка цоколя состоит из букв и цифр, где первая буква обозначает тип, а цифры – размеры в миллиметрах. Например, E27 – резьбовой цоколь Эдисона с диаметром 27 мм, а GU10 – штырьковый с расстоянием между контактами 10 мм.

Наиболее распространённые типы цоколей: E (резьбовые), G (штырьковые), B (байонетные) и R (врезные). Резьбовые цоколи (E14, E27) встречаются в бытовых светильниках, штырьковые (G4, G9, GU5.3) – в точечных и галогенных лампах. Байонетные (BA15d) используются в автомобилях, а врезные (R7s) – в прожекторах. Форма колбы также подсказывает тип цоколя: лампы с узким основанием чаще имеют штырьковый цоколь, а с широким – резьбовой.

Если маркировка стёрта или нечитаема, определить цоколь можно по физическим параметрам. Измерьте диаметр резьбы или расстояние между штырьками линейкой. У резьбовых цоколей диаметр указывается в миллиметрах (E14 – 14 мм, E27 – 27 мм). У штырьковых ламп расстояние между контактами может быть 4 мм (G4), 5,3 мм (GU5.3) или 10 мм (GU10). Обратите внимание на форму штырьков: у GU10 они утолщены на концах, у G4 – тонкие и прямые.

При замене лампы всегда сверяйтесь с документацией светильника или измеряйте старую лампу. Некоторые цоколи визуально похожи, но не взаимозаменяемы: например, GU5.3 и GX5.3 отличаются только формой фиксации. Если лампа не вкручивается или не вставляется, не прилагайте силу – проверьте маркировку или проконсультируйтесь с продавцом. В сложных случаях используйте шаблоны или калибры для точного определения типа цоколя.

Какие буквенно-цифровые обозначения встречаются на цоколях ламп

Буквенная часть маркировки цоколя указывает на его тип и конструктивные особенности. E обозначает резьбовой цоколь Эдисона (например, E27 – стандартный патрон для бытовых ламп). B – байонетный цоколь с двумя симметричными выступами (B22 – аналог E27, но с фиксацией поворотом). G применяется для штырьковых цоколей: GU10 – с утолщениями на концах штырьков для поворотной фиксации, G4 – миниатюрный двухштырьковый для галогенных ламп. R встречается в линейных галогенных лампах (R7s), где цифра указывает на длину лампы в миллиметрах.

Цифры в маркировке чаще всего обозначают диаметр цоколя или расстояние между контактами. Для резьбовых цоколей (E14, E27) это диаметр в миллиметрах. У штырьковых (G5, G13) – расстояние между штырьками: G5 – 5 мм, G13 – 13 мм. В цоколях MR (например, MR16) цифра указывает на диаметр лампы в восьмых долях дюйма: MR16 – 16/8 дюйма (≈50 мм). Для цоколей T (T5, T8) цифра соответствует диаметру трубки в восьмых долях дюйма: T8 – 8/8 дюйма (≈25 мм).

Дополнительные буквы уточняют конструкцию. U в маркировке (например, GU5.3) означает утолщения на штырьках для фиксации. X или Y (GX53, GY6.35) указывают на нестандартное расположение контактов или форму цоколя. D (например, D1S) применяется в ксеноновых лампах для автомобилей, где цифра обозначает поколение лампы. H (H7, H11) – галогенные лампы с однонитевой конструкцией, используемые в фарах.

Для светодиодных ламп часто встречаются гибридные обозначения, адаптированные под существующие патроны. E27 LED или GU10 LED – прямая замена традиционных ламп с сохранением цоколя. В автомобильных лампах HB3 или HB4 цифры указывают на тип фары: HB3 – для ближнего/дальнего света, HB4 – только для ближнего. В люминесцентных лампах 2G11 обозначает двухштырьковый цоколь с расстоянием 11 мм между парами штырьков.

При выборе лампы обращайте внимание на совместимость не только по цоколю, но и по напряжению. Например, G4 может работать от 12 В (галоген) или 220 В (светодиод), а E14 – только от сети. Лампы с цоколем G9 (штырьки с петлями) используются в декоративных светильниках и рассчитаны на 220 В. Для точечных светильников часто применяют GU10 (220 В) или GU5.3 (12 В), требующий трансформатора.

Как расшифровать маркировку E27, B22 и других распространённых типов

Маркировка цоколя лампы состоит из буквы и числа. Буква обозначает тип конструкции, число – диаметр цоколя в миллиметрах или расстояние между контактами. Например, E27: «E» – резьбовой цоколь Эдисона, «27» – диаметр 27 мм. Это стандарт для бытовых ламп накаливания и светодиодных аналогов в России и Европе.

B22 (байонетный цоколь) расшифровывается так: «B» – байонетное крепление (штырьковое с фиксацией поворотом), «22» – диаметр 22 мм. Используется в Великобритании, Австралии и некоторых промышленных светильниках. Отличается от E27 способом установки: лампу нужно вставить и повернуть на 90 градусов до щелчка.

Цоколи с маркировкой G (например, GU10, G4) относятся к штырьковым. «G» указывает на наличие штырьков, число – расстояние между ними в миллиметрах. GU10 имеет два штырька с утолщениями на концах для фиксации в патроне, G4 – два тонких штырька на расстоянии 4 мм. Такие цоколи встречаются в галогенных и светодиодных лампах для точечных светильников.

Для линейных люминесцентных ламп характерны цоколи T5, T8, T12. «T» означает трубчатую форму, число – диаметр трубки в восьмых долях дюйма. T8 – 25,4 мм (8/8 дюйма), T5 – 15,9 мм (5/8 дюйма). Эти лампы требуют специальных пускорегулирующих устройств и не взаимозаменяемы без адаптации светильника.

Редкие типы цоколей, такие как R7s или EX39, применяются в специализированных лампах. R7s – линейный цоколь с двумя контактами на концах, используется в галогенных прожекторах. EX39 – усиленная версия E27 с дополнительной изоляцией для влажных помещений. При выборе лампы для таких цоколей проверяйте не только маркировку, но и длину колбы (у R7s она варьируется от 78 до 189 мм).

При замене лампы обращайте внимание на напряжение и мощность. Например, E27 может быть рассчитан на 220 В или 12 В (в последнем случае требуется трансформатор). Светодиодные лампы с цоколем E14 (диаметр 14 мм) часто используются в бра и люстрах, но их мощность ограничена конструкцией – обычно до 7 Вт.

Если маркировка стёрта или нечитаема, измерьте диаметр цоколя штангенциркулем или линейкой. Для резьбовых цоколей (E) замеряйте внешний диаметр резьбы, для байонетных (B) – расстояние между противоположными штырьками. У штырьковых (G) измеряйте расстояние между центрами штырьков. Сравните результаты с таблицей стандартных типов.

По каким признакам отличить резьбовые цоколи от штырьковых

Резьбовые цоколи легко опознать по характерной винтовой нарезке, напоминающей обычный болт. Наиболее распространённые типы – E27 и E14, где буква «E» обозначает Эдисоновский стандарт, а цифра – диаметр цоколя в миллиметрах. Штырьковые цоколи, напротив, лишены резьбы и крепятся за счёт двух или более металлических штифтов, вставляемых в соответствующие отверстия патрона. Примеры: GU10, G4, где «G» указывает на штырьковую конструкцию, а число – расстояние между штырьками.

Форма основания – ключевой визуальный маркер. Резьбовые цоколи всегда имеют цилиндрическую форму с равномерной нарезкой по всей окружности. Штырьковые могут быть плоскими, круглыми или даже квадратными, но обязательно с выступающими контактами. Например, цоколь G9 выполнен в виде двух петелек, а GX53 – в форме плоского диска с двумя штырьками по краям.

Способ фиксации в патроне отличается принципиально. Резьбовые цоколи вкручиваются по часовой стрелке до упора, обеспечивая надёжный контакт за счёт силы трения. Штырьковые требуют точного совмещения штифтов с пазами патрона и последующего лёгкого нажатия или поворота на 15–90 градусов (в зависимости от типа). Ошибка в ориентации штырьков приведёт к невозможности установки лампы.

Материал контактной части также различается. У резьбовых цоколей контакт с патроном осуществляется через металлическую резьбу и центральный контакт на дне. У штырьковых роль контактов выполняют сами штырьки, которые могут быть изготовлены из латуни, никеля или стали. В цоколях GU5.3 штырьки часто имеют утолщения на концах для лучшей фиксации.

Область применения часто коррелирует с типом цоколя. Резьбовые используются в бытовых светильниках, люстрах и уличных фонарях благодаря универсальности и простоте замены. Штырьковые чаще встречаются в специализированных осветительных приборах: точечных светильниках, подсветке мебели, автомобильных лампах. Например, G4 – стандарт для галогенных капсульных ламп, а G13 – для люминесцентных трубок.

Маркировка на упаковке или корпусе лампы – самый надёжный способ идентификации. Резьбовые цоколи всегда обозначаются буквой «E» с числом (например, E40 для промышленных ламп). Штырьковые маркируются буквой «G» с числом или дополнительными буквами: GU (поворотная фиксация), GX (усиленная конструкция), GY (специфические размеры). Исключение – цоколи B22 (байонетные), которые внешне похожи на резьбовые, но фиксируются защёлкиванием.

Диаметр и высота цоколя – ещё один отличительный признак. Резьбовые цоколи E27 имеют диаметр 27 мм и высоту около 26 мм, тогда как E14 – 14 мм в диаметре и 22 мм в высоту. Штырьковые цоколи компактнее: G4 – всего 4 мм между штырьками, а GU10 – 10 мм с утолщениями на концах штифтов. При выборе лампы для замены измерьте расстояние между контактами или диаметр резьбы штангенциркулем.

Особенности электрического подключения влияют на безопасность. Резьбовые цоколи подключаются к сети через два контакта: резьбу (фаза) и центральный пятачок (ноль). Штырьковые могут иметь два, три или четыре контакта, что важно для совместимости с диммерами или RGB-контроллерами. Например, цоколь GU24 с двумя парами штырьков используется в энергосберегающих лампах с интегрированным драйвером. Перед заменой проверьте схему подключения патрона.

Как определить цоколь по количеству и расположению контактов

Три и более контактов используются в лампах с дополнительными функциями: диммированием, цветовой температурой или управлением по протоколу DALI. Цоколь GX53 имеет два основных штыря и третий контакт для заземления или сигнала. В автомобильных лампах H4 три контакта: два для нитей накала (ближний/дальний свет) и один общий. У светодиодных модулей с цоколем G13 (как у люминесцентных трубок) иногда добавляют четвертый контакт для стабилизации питания. При наличии трех и более контактов сверяйтесь с документацией: расположение и толщина штырей часто уникальны для каждого типа.

Расположение контактов относительно оси цоколя помогает отличить схожие типы. У GU10 штыри находятся на одной линии с корпусом, а у GZ10 смещены к краю. В цоколях B22d (байонет) два боковых контакта расположены диаметрально противоположно, а у BA15d – под углом 120°. Для ламп с цоколем MR16 (GU5.3) контакты всегда параллельны, но у некоторых моделей один штырь может быть короче для правильной полярности. Измерьте расстояние между контактами штангенциркулем: даже разница в 0,5 мм критична для совместимости.

Особое внимание уделите форме контактов. В цоколях G4 штыри круглые, а у G5.3 – плоские. У GX53 контакты имеют Т-образную форму для надежной фиксации. В лампах T5/T8 с цоколем G13 штыри утолщены у основания, чтобы предотвратить неправильную установку. Если контакты выглядят как тонкие проволочные петли, это цоколь G9 – он несовместим с патронами для штырьковых ламп. При сомнениях сравните цоколь с эталонными образцами или используйте мультиметр в режиме прозвонки для проверки цепи между контактами и корпусом.

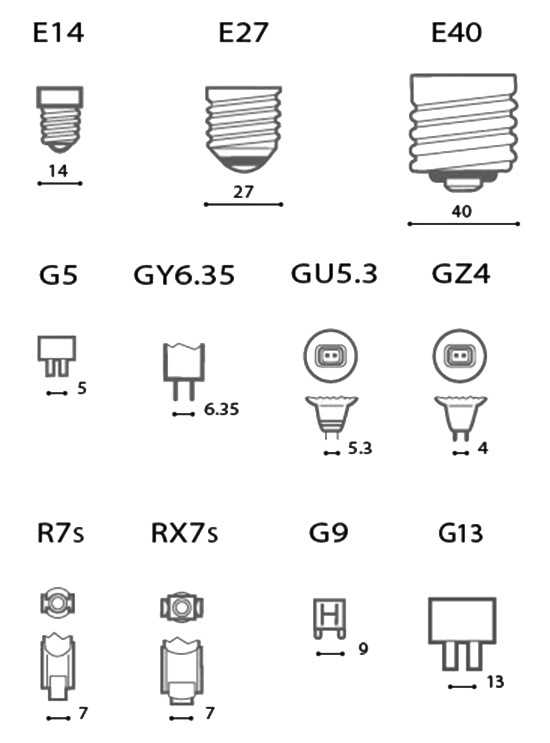

Какие инструменты помогут измерить диаметр и шаг резьбы цоколя

Штангенциркуль – основной инструмент для точного измерения диаметра цоколя. Модели с ценой деления 0,05 мм или 0,02 мм подходят для большинства задач. Цифровые версии упрощают считывание показаний, но механические с нониусом надёжнее в условиях мастерской. При измерении важно зафиксировать губки на наружной резьбе, избегая перекосов, и снять показания в нескольких точках для исключения погрешностей.

Резьбомер – специализированный шаблон для определения шага резьбы. Наборы содержат пластины с профилями метрической (M) и дюймовой (UN) резьбы. Для цоколей E14, E27 и E40 используют метрические шаблоны с шагом 1,0 мм, 1,814 мм и 2,309 мм соответственно. Пластину прикладывают к виткам до совпадения профиля – правильный шаг указан на самой пластине.

Микрометр обеспечивает высокую точность (до 0,01 мм) при измерении диаметра цоколя, особенно для мелких резьб типа E10. Важно использовать микрометр с плоскими измерительными поверхностями, чтобы избежать деформации витков. Для резьбовых цоколей подходит только наружный микрометр – внутренние модели не применимы из-за конструкции цоколя.

Линейка или рулетка с миллиметровой шкалой подойдёт для грубой оценки диаметра, если под рукой нет точных инструментов. Измеряют расстояние между противоположными витками, но погрешность может достигать 0,5 мм. Для шага резьбы метод неэффективен – даже опытные мастера допускают ошибки при подсчёте витков на глаз.

Лупа с подсветкой (5–10 крат) помогает рассмотреть мелкие детали резьбы, особенно у миниатюрных цоколей типа E5 или E10. Некоторые модели оснащены встроенной шкалой для измерения шага напрямую. При работе с лупой важно обеспечить равномерное освещение, чтобы избежать искажений при оценке профиля.

Калибры резьбовые – предельные инструменты для проверки соответствия резьбы стандарту. Проходной калибр должен свободно накручиваться на цоколь, непроходной – не должен. Для цоколей E27 используют калибры с обозначением M27×1,814. Метод исключает ошибки при измерении шага, но требует наличия калибров под конкретный типоразмер.

3D-сканеры или оптические измерительные системы применяют в промышленности для автоматизированного контроля резьбы. Они позволяют получить трёхмерную модель цоколя с точностью до микрон и сравнить её с эталоном. Для бытовых задач такие решения избыточны, но незаменимы при серийном производстве или реверс-инжиниринге ламп.

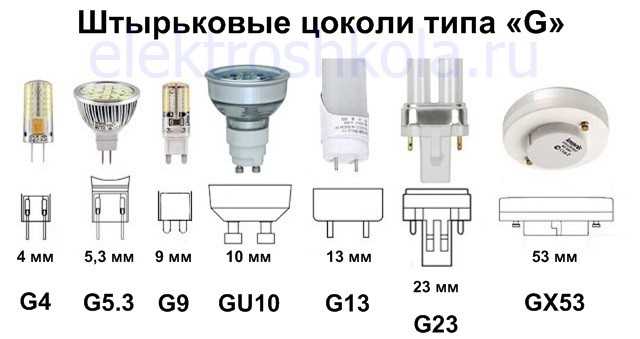

Как распознать редкие и нестандартные типы цоколей по внешнему виду

Редкие цоколи часто встречаются в специализированной технике: медицинском оборудовании, проекторах, автомобильных фарах или ретро-осветительных приборах. Их маркировка может отсутствовать или быть нестандартной, поэтому ключевым инструментом становится визуальный анализ. Начните с измерения диаметра цоколя штангенциркулем – даже 0,5 мм разницы могут указывать на уникальный тип, например, GX16d (16 мм с двумя штырьками) или PGJX28-3 (28 мм с тремя контактами).

Обратите внимание на форму и расположение контактов. Цоколи типа BAY15d (двухконтактные штифты под углом 15°) или PX13.5s (одиночный штырь с боковым смещением) легко спутать с распространёнными аналогами, но их отличает несимметричное крепление. У автомобильных ламп H8/H9/H11 разница в длине и толщине штырьков критична: H8 – 19 мм, H9 – 20 мм, H11 – 22 мм. Проверяйте не только диаметр, но и расстояние между контактами.

• Цоколи с винтовым креплением: Редкие модификации, такие как E17 (малый «миньон») или E40 (гигантский «голиаф»), используются в промышленных светильниках или старинных люстрах. Отличайте их по высоте резьбы: у E17 она короче и тоньше, чем у стандартного E27.
• Штырьковые цоколи с необычным шагом: GU4 (4 мм между штырьками) и GU5.3 (5,3 мм) внешне похожи, но последний встречается в галогенных лампах MR16. Редкий GZ10 имеет утолщённые штырьки с насечками для фиксации.

Цоколи с нестандартным количеством контактов часто применяются в LED-лентах и декоративной подсветке. Например, 2G11 (четыре штырька в линию) используется в компактных люминесцентных лампах, а GR8 (восемь контактов в два ряда) – в медицинских приборах. Запомните: чётное число штырьков обычно указывает на двухканальное питание или управление цветом.

Особое внимание уделите цоколям с дополнительными элементами. K12s (байонетный с одним выступом) встречается в советских прожекторах, а SV7 (конический с двумя штырьками) – в автомобильных габаритах. Редкий EX39 (винтовой с утопленным контактом) применяется в уличных фонарях и требует специального патрона с пружинным механизмом.

Для идентификации ретро-цоколей проверяйте наличие необычных материалов. Лампы начала XX века могли иметь цоколи из фарфора (тип Mogul) или бакелита (ранние E27). Современные аналоги, такие как E26d (двухконтактный винтовой), имитируют старинный дизайн, но отличаются металлическими контактами и точной резьбой.

Используйте каталоги производителей для сравнения. Например, у Osram и Philips есть разделы с чертежами редких цоколей, где указаны допуски по размерам. Если лампа не подходит ни под один стандарт, измерьте все параметры: диаметр, высоту, количество и расположение контактов, форму изолятора. Зафиксируйте данные и ищите совпадения в базах данных, таких как IEC 60061 или ANSI C81.61.

При отсутствии маркировки проверяйте патрон. Редкие цоколи часто требуют специфических посадочных мест: PG12 (для ксеноновых ламп) имеет глубокий паз, а R7s (линейные галогенки) – металлические зажимы по краям. Если патрон нестандартный, велика вероятность, что и цоколь уникален. В таких случаях фотографируйте лампу и патрон с разных ракурсов, включая крупные планы контактов, и обращайтесь к профильным форумам или сервисным центрам.
