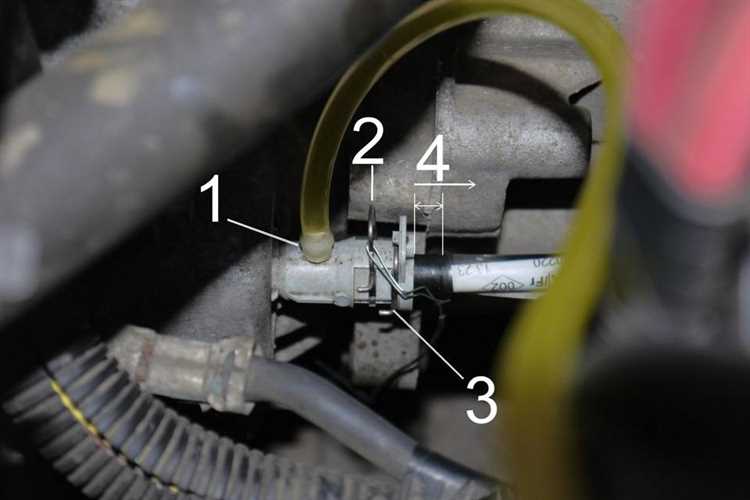

Вилка сцепления на Рено Логан – деталь, подверженная интенсивному износу из-за постоянных нагрузок. Её ресурс составляет 80–120 тыс. км, но при агрессивном стиле вождения или неисправностях гидропривода (например, утечках тормозной жидкости) замена может потребоваться раньше. Симптомы неисправности: провалы педали сцепления, скрежет при переключении передач, затруднённый выжим. Игнорирование проблемы приводит к повреждению корзины сцепления и выжимного подшипника, что увеличивает стоимость ремонта в 2–3 раза.
Для замены вилки потребуется демонтаж коробки передач – процедура трудоёмкая, но выполнимая в гаражных условиях при наличии подъёмника или смотровой ямы. Из инструментов понадобятся: головки на 10, 13, 16 мм, удлинитель, трещотка, отвёртка с плоским шлицем, монтировка, домкрат. Важно: перед началом работ слейте масло из КПП (около 2,5 л для механики) и отсоедините аккумулятор, чтобы избежать короткого замыкания при снятии стартера.
Особенность конструкции Рено Логан – вилка сцепления крепится на двух болтах М8 с внутренним шестигранником и фиксируется пружинным стопором. При установке новой детали обратите внимание на её ориентацию: выступ на вилке должен совпадать с пазом на выжимном подшипнике. После сборки обязательно прокачайте гидропривод сцепления, используя тормозную жидкость DOT 4, и отрегулируйте свободный ход педали (норма – 6–12 мм).
Среднее время замены – 4–6 часов для опытного автовладельца. Если коробка не снимается с первого раза, проверьте крепление стартера (болты М10) и кронштейн троса селектора КПП. Не используйте ударные инструменты при демонтаже – это может повредить посадочные места подшипников первичного вала. Для облегчения сборки смажьте шлицы первичного вала и направляющую выжимного подшипника литиевой смазкой.
Необходимые инструменты и материалы для замены вилки сцепления
Для замены вилки сцепления на Рено Логан потребуется набор специфических инструментов, адаптированных под конструкцию автомобиля. Базовый комплект включает торцевые головки на 10, 13, 16 и 18 мм – они понадобятся для демонтажа коробки передач, подрамника и креплений стартера. Обязательны удлинители и карданные шарниры для доступа к труднодоступным болтам, особенно в районе колокола сцепления. Не обойтись без динамометрического ключа с диапазоном 20–120 Н·м: момент затяжки болтов коробки передач составляет 45–55 Н·м, а креплений подрамника – 80–100 Н·м.
Среди специализированных приспособлений выделим съемник вилки сцепления – заводской артикул Renault 77 11 207 442 или аналог от производителей типа Force или Licota. Без него извлечь вилку из посадочного места без повреждений практически невозможно. Также потребуется оправка для центровки ведомого диска сцепления: диаметр шлицевого вала на Логане – 20 мм, а длина оправки должна быть не менее 120 мм. Альтернативой может служить старый первичный вал коробки передач, но его шлицы должны быть в идеальном состоянии.
Расходные материалы играют ключевую роль в долговечности ремонта. Вилка сцепления для Рено Логан (артикул 7700103480) часто идет в комплекте с подшипником выключения сцепления (артикул 7700103481). Рекомендуется заменить оба элемента одновременно, даже если подшипник не имеет видимых дефектов. Для смазки контактных поверхностей используйте высокотемпературную смазку на основе молибдена или лития – например, Liqui Moly LM 47 или Febi 21829. Избегайте графитовых смазок: они не выдерживают нагрузок и температур в зоне сцепления.
Дополнительные инструменты сэкономят время и предотвратят повреждения деталей. Струбцина или тиски с мягкими губками понадобятся для фиксации коробки передач при снятии и установке. Магнитная телескопическая рукоятка поможет извлечь упавшие болты из труднодоступных мест, например, из полости колокола. Для работы с проводкой и датчиками пригодится мультиметр: проверка целостности цепи датчика положения коленвала (артикул 7700101132) после сборки обязательна. Не забудьте про герметик для фланца коробки передач – используйте анаэробный состав типа Loctite 574 или его аналог.
Организация рабочего пространства влияет на скорость и качество ремонта. Подъемник или двухстоечный домкрат с подставками обеспечат безопасный доступ к нижней части автомобиля. Если работы проводятся на яме, подготовьте противооткатные упоры и страховочные стойки для фиксации двигателя после отсоединения опор. Для слива масла из коробки передач (около 2,5 литра) потребуется емкость объемом не менее 3 литров и ключ на 8 мм для пробки. Заранее приобретите новое уплотнительное кольцо сливной пробки (артикул 7703062062) – старое часто деформируется при демонтаже.
Контрольные замеры после сборки помогут избежать повторного демонтажа. Штангенциркуль с глубиномером пригодится для проверки выступания ведомого диска сцепления: допустимый предел – 0,5–1,0 мм от поверхности маховика. Для регулировки троса сцепления используйте линейку или специальный шаблон: свободный ход педали должен составлять 6–13 мм. Если после установки вилки наблюдается неравномерный износ лепестков корзины, проверьте биение маховика с помощью индикатора часового типа – допуск не более 0,1 мм.
Подготовка автомобиля и рабочего места перед демонтажем
Установите автомобиль на ровную площадку с твердым покрытием, затяните стояночный тормоз и подложите противооткатные упоры под задние колеса. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электропроводкой. Слейте трансмиссионное масло из коробки передач через сливную пробку – для Рено Логан потребуется емкость объемом не менее 3 литров. Поднимите переднюю часть автомобиля на домкрате, зафиксировав ее на подставках или подъемнике, соблюдая требования безопасности: опоры должны располагаться под штатными точками кузова (указаны в руководстве по эксплуатации). Снимите левое переднее колесо и брызговик двигателя для доступа к коробке передач.
Организуйте рабочее место: подготовьте инструмент (головки на 10, 13, 16, 18 мм, удлинители, трещотку, динамометрический ключ, съемник для вилки сцепления), перчатки и ветошь. Разместите детали в порядке демонтажа на чистой поверхности, чтобы избежать потери мелких элементов (болтов, шайб, стопорных колец). Проверьте наличие запасных частей: новая вилка сцепления (артикул для Логан – 7700103483), выжимной подшипник (артикул 7700870120) и сальник первичного вала (при необходимости). Убедитесь, что в зоне работ нет посторонних предметов, а освещение позволяет четко видеть крепежные элементы.
Снятие коробки передач для доступа к вилке сцепления
Перед началом работ убедитесь, что автомобиль зафиксирован на подъемнике или надежных опорах. Отсоедините клемму «минус» аккумулятора и слейте масло из коробки передач через сливную пробку – на Рено Логан это 2,5 литра трансмиссионной жидкости стандарта 75W-80. Демонтируйте аккумуляторную батарею вместе с площадкой, чтобы освободить доступ к верхним болтам крепления КПП.
Отключите все электрические разъемы от коробки: датчик скорости, выключатель заднего хода и проводку стартера. На моделях с 1.6-литровым двигателем потребуется снять трос привода сцепления, открутив гайку на 10 мм на вилке выключения сцепления. На автомобилях с гидравлическим приводом отсоедините шланг от рабочего цилиндра, предварительно подставив емкость для слива тормозной жидкости.
Поддержите двигатель снизу с помощью домкрата или специальной траверсы. Открутите три болта крепления верхней опоры двигателя (головка на 16 мм) и снимите ее. Далее демонтируйте стартер, открутив два болта на 13 мм и один на 10 мм. На этом этапе важно не повредить провода стартера – отсоедините их заранее.
Открутите болты крепления коробки передач к двигателю:
- два болта на 13 мм с правой стороны;
- три болта на 16 мм снизу;
- один болт на 13 мм в районе стартера.
Используйте удлинитель для головки, чтобы добраться до труднодоступных болтов. После этого отсоедините шаровые опоры от поворотных кулаков, открутив гайки на 18 мм.
Сдвиньте коробку передач назад, удерживая ее на домкрате. На Рено Логан расстояние между КПП и двигателем должно составлять не менее 10 см для безопасного извлечения вилки сцепления. Если коробка не отходит, проверьте, не осталось ли незамеченных креплений или проводов. При необходимости слегка покачайте КПП из стороны в сторону, избегая резких движений.
После снятия коробки осмотрите посадочное место вилки сцепления. Убедитесь в отсутствии задиров на направляющей втулке и проверьте состояние подшипника выключения сцепления. Если на вилке обнаружены трещины или сильный износ, замените ее вместе с подшипником, чтобы избежать повторного демонтажа КПП в ближайшее время.
Демонтаж старой вилки сцепления и проверка сопряженных деталей
Перед началом демонтажа убедитесь, что коробка передач снята, а рабочая зона очищена от грязи и масла. Вилка сцепления на Рено Логан крепится к картеру сцепления через ось, зафиксированную стопорным кольцом. Для доступа к ней потребуется снять пыльник, закрывающий механизм выключения сцепления – он закреплён на трёх пластиковых защёлках, которые легко ломаются при неаккуратном обращении.
Стопорное кольцо оси вилки снимается специальными щипцами или тонкогубцами. Если кольцо деформировано или имеет следы коррозии, замените его новым – артикул оригинальной детали 7703062062. После удаления кольца ось вынимается лёгким постукиванием молотка через медную или алюминиевую проставку, чтобы не повредить посадочное место.
При извлечении вилки обратите внимание на её состояние: трещины, сколы или износ рабочей поверхности (особенно в месте контакта с выжимным подшипником) указывают на необходимость замены. Износ свыше 0,5 мм на контактной площадке считается критическим. Проверьте также пружинный фиксатор вилки – если он потерял упругость или сломан, его нужно заменить (артикул 7703078083).
Сопряжённые детали – выжимной подшипник и направляющая втулка – требуют тщательной проверки. Подшипник должен вращаться без заеданий и люфта; при наличии шума или сопротивления замените его (оригинал – 7701478712). Направляющая втулка не должна иметь задиров или следов износа – допустимый зазор между ней и подшипником не более 0,15 мм. При превышении этого значения втулку меняют (артикул 7703078084).
Осмотрите картер сцепления на предмет трещин или деформаций, особенно в зоне крепления оси вилки. Если обнаружены повреждения, картер подлежит замене – ремонту он не поддаётся. Проверьте состояние сальника первичного вала КПП: при наличии течей или повреждений замените его (артикул 7703062064), иначе масло из коробки попадёт на диск сцепления, вызвав пробуксовку.
Перед установкой новой вилки очистите посадочные поверхности от старой смазки и продуктов износа. Используйте для этого безворсовую ветошь и очиститель тормозов – остатки масла или грязи ускорят износ новых деталей. Особое внимание уделите канавке под стопорное кольцо: она должна быть чистой и без заусенцев, иначе кольцо не встанет на место.
Проверьте совместимость новой вилки с остальными компонентами. На Рено Логан до 2014 года выпуска устанавливались вилки с артикулом 7703078082, после – 7703078085. Разница в конструкции заключается в форме фиксатора пружины и угле наклона рабочей поверхности. Убедитесь, что новая деталь соответствует модификации вашего автомобиля.
Если при демонтаже обнаружены следы металлической стружки в картере, это свидетельствует о разрушении выжимного подшипника или направляющей втулки. В этом случае промойте картер керосином и продуйте сжатым воздухом, чтобы исключить попадание абразивных частиц на новые детали. Не используйте для очистки бензин или растворители – они могут повредить резиновые уплотнения.
Установка новой вилки сцепления и регулировка её положения
Перед установкой новой вилки сцепления на Рено Логан убедитесь, что рабочая поверхность картера сцепления очищена от грязи и остатков старой смазки. Нанесите тонкий слой высокотемпературной смазки (например, Литол-24 или аналог) на опорные точки вилки – места контакта с выжимным подшипником и шаровой опорой. Избегайте избыточного нанесения, чтобы смазка не попала на фрикционные поверхности диска сцепления.
Вставьте новую вилку в картер через монтажное отверстие, совместив её пазы с направляющими выступами на корпусе. Убедитесь, что шаровая опора вилки чётко вошла в посадочное гнездо – характерный щелчок свидетельствует о правильной фиксации. Проверьте подвижность вилки, перемещая её вручную: ход должен быть плавным, без заеданий и люфтов.
Установите выжимной подшипник на направляющую втулку первичного вала коробки передач. Прижмите его к лепесткам диафрагменной пружины, одновременно фиксируя вилкой. Убедитесь, что подшипник не перекошен – его наружное кольцо должно равномерно контактировать с лепестками. Зазор между подшипником и вилкой недопустим: при необходимости подогните лапки вилки плоскогубцами.
Закрепите вилку сцепления стопорным кольцом, если оно предусмотрено конструкцией. На моделях Рено Логан с механической коробкой передач JR5 используйте кольцо толщиной 2,5 мм – оно должно плотно входить в канавку на оси вилки без деформации. Проверьте фиксацию, потянув вилку на себя: она не должна смещаться вдоль оси.
Отрегулируйте положение вилки, ориентируясь на свободный ход педали сцепления. На Рено Логан он должен составлять 6–12 мм до начала сопротивления. Для регулировки ослабьте контргайку на толкателе рабочего цилиндра и вращайте шток до достижения требуемого значения. Затяните контргайку моментом 12–15 Н·м, удерживая шток от проворачивания.
Проверьте синхронность работы вилки и выжимного подшипника. При нажатии на педаль сцепления подшипник должен равномерно отводиться от лепестков пружины без перекосов. Если наблюдается заедание, демонтируйте вилку и повторно смажьте опорные точки. Избегайте регулировки «на глаз» – используйте штангенциркуль для контроля хода толкателя.
После установки коробки передач выполните тестовый запуск двигателя и проверку сцепления на ходу. Переключение передач должно происходить без хруста и скрежета. Если педаль сцепления проваливается или передачи включаются с усилием, повторите регулировку, уменьшив свободный ход на 1–2 мм.
Зафиксируйте все резьбовые соединения анаэробным герметиком (например, Loctite 243) для предотвращения самопроизвольного ослабления. Особое внимание уделите болтам крепления рабочего цилиндра сцепления – их момент затяжки составляет 20–25 Н·м. После завершения работ слейте и замените тормозную жидкость в гидроприводе сцепления, чтобы удалить воздух и загрязнения.

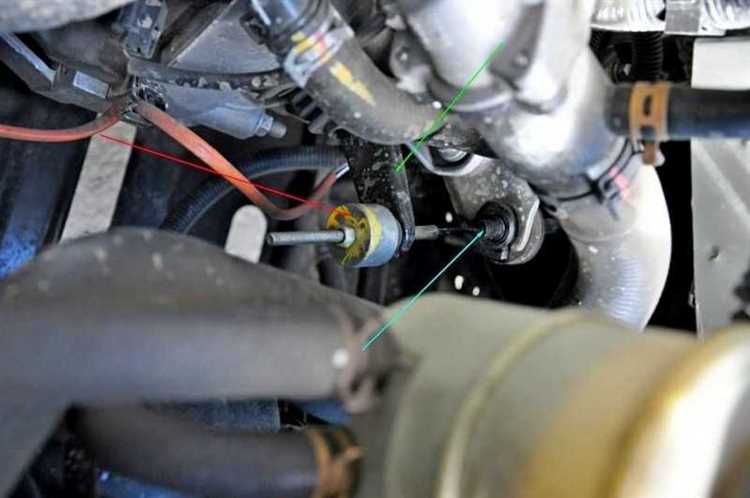

Сборка коробки передач и проверка правильности установки
При установке коробки на двигатель совместите шпильки крепления с отверстиями в блоке цилиндров, избегая перекосов. Затяните болты крепления коробки к двигателю в три этапа: сначала моментом 25 Н·м, затем 45 Н·м, и окончательно – 65 Н·м. Используйте динамометрический ключ и соблюдайте последовательность затяжки от центра к краям, чтобы избежать деформации картера.
После фиксации коробки установите стартер, затянув его болты моментом 40 Н·м. Подключите проводку к датчику заднего хода и скорости, убедившись в надежности фиксации разъемов – вибрация может вызвать их отсоединение. Проверьте зазор между вилкой сцепления и выжимным подшипником: он должен составлять 2–3 мм. Для регулировки используйте шайбы толщиной 0,5 мм, устанавливая их между вилкой и штоком рабочего цилиндра.
Залейте в коробку 2,5 литра трансмиссионного масла через заливное отверстие, расположенное на боковой стенке картера. Уровень проверяйте по нижнему краю отверстия – масло должно слегка вытекать при достижении нормы. Используйте только оригинальную пробку с магнитом, предварительно очистив ее от металлической стружки.
Перед пробным запуском двигателя отсоедините разъем датчика коленвала и прокрутите стартер в течение 5 секунд, чтобы создать давление в системе смазки коробки. Подключите диагностический сканер и проверьте отсутствие ошибок по датчикам скорости и заднего хода. Если коды неисправностей не появляются, запустите двигатель и нажмите педаль сцепления несколько раз, контролируя плавность хода и отсутствие посторонних шумов.
На холостом ходу включите первую передачу и отпустите педаль сцепления, наблюдая за поведением автомобиля. При правильной сборке переключение должно происходить без рывков, а обороты двигателя – снижаться синхронно с отпусканием педали. Если возникает вибрация или затруднено включение передач, проверьте центровку коробки относительно двигателя и затяжку всех крепежных элементов.
Завершите проверку тест-драйвом на скорости до 60 км/ч, последовательно переключая передачи. Обратите внимание на четкость фиксации рычага в каждом положении и отсутствие самопроизвольного выключения передач. При обнаружении неисправностей повторно разберите коробку и проверьте состояние синхронизаторов, блокирующих колец и вилки переключения – износ этих деталей часто становится причиной некорректной работы.
