Подшипники в велосипедном колесе выдерживают нагрузку до 150 кг при стандартной эксплуатации, но уже через 3–5 тысяч километров пробега начинают изнашиваться. Характерный хруст, люфт или сопротивление при вращении – сигналы, требующие немедленного вмешательства. Игнорирование проблемы приводит к разрушению оси, повреждению втулки и необходимости замены всего колеса. В этой инструкции разберём процесс замены подшипников для трёх типов втулок: конусных (наиболее распространённые), промышленных (закрытые картриджи) и односкоростных (с фиксированной передачей).
Для работы потребуются инструменты: съёмник кассеты (если колесо заднее), ключ для конусных гаек (обычно 15–17 мм), молоток с резиновой насадкой, выколотка (диаметром 5–7 мм), смазка для подшипников (литиевая или полимочевинная) и новые подшипники (стандартные размеры: 6902 для передней втулки, 6803 или 6903 для задней). Перед началом проверьте совместимость деталей – диаметр посадочного места втулки должен соответствовать внутреннему диаметру подшипника с допуском ±0,02 мм. Не используйте подшипники с пластиковыми сепараторами для спортивных велосипедов – они не выдерживают ударных нагрузок.
Основная ошибка при замене – чрезмерное затягивание конусных гаек. Оптимальный момент затяжки для большинства втулок составляет 0,2–0,4 Н·м. Превышение этого значения приводит к перегреву подшипников и ускоренному износу. Для точной настройки используйте динамометрический ключ или ориентируйтесь на сопротивление вращения: колесо должно свободно крутиться без люфта. Если после сборки появляется биение обода, проверьте соосность втулки и центровку спиц – допустимое отклонение не более 0,5 мм.
Смазка – критически важный этап. Наносите её тонким слоем на дорожки качения и шарики, избегая избытка. Лишняя смазка увеличивает сопротивление вращению и притягивает грязь. Для конусных втулок используйте 2–3 грамма смазки на подшипник, для промышленных – достаточно заполнить 1/3 объёма картриджа. После установки прокрутите колесо вручную 20–30 раз, чтобы распределить смазку равномерно. Первый тестовый заезд проводите на ровной поверхности, избегая резких торможений и ударов.
Какие инструменты понадобятся для замены подшипника
Для демонтажа и установки подшипников в велосипедном колесе потребуется набор специализированных инструментов, адаптированных под тип втулки. Основной – съемник кассеты (например, Shimano TL-LR10 или Park Tool FR-5.2), если работа ведется с задним колесом. Для передней втулки с креплением на гайках нужен ключ на 15–17 мм, а для эксцентриковых – шестигранник на 5 мм. Обязателен конусный ключ (обычно 13–17 мм), соответствующий размеру контргаек втулки; без него невозможно отрегулировать предварительный натяг подшипников.
Выпрессовка старых подшипников требует съемника или импровизированного инструмента. Для промышленных подшипников (например, в втулках на промподшипниках) подойдет универсальный съемник с тремя лапками (диаметр 20–40 мм). В случае насыпных подшипников понадобятся пинцет или магнитная отвертка для извлечения шариков. Для запрессовки новых подшипников используют оправку – подойдет старая ось втулки или специальный инструмент (например, Park Tool BBP-1). Удары наносят молотком с нейлоновой или резиновой головкой, чтобы не повредить детали.
Смазка – критически важный компонент. Для насыпных подшипников применяют консистентную смазку (например, Shimano Premium Grease или Motul Tech Grease), наносимую тонким слоем на чашки и конусы. Промышленные подшипники смазывают перед установкой, но не перегружают – избыток вытечет и привлечет грязь. Для очистки деталей используют обезжириватель (например, Finish Line Citrus Degreaser) и безворсовые салфетки, чтобы избежать попадания волокон в механизм.
Дополнительные инструменты ускорят процесс. Штангенциркуль поможет измерить диаметр шариков (стандартные размеры – 3/16″, 1/4″, 5/32″) или посадочное место подшипника. Для проверки люфта после сборки пригодится стойка для колес или импровизированный стенд (например, закрепленное в тисках колесо). Если втулка имеет нестандартное крепление (например, через шлицы), потребуется специнструмент – например, ключ для втулок DT Swiss или Hope.
Некоторые втулки требуют уникальных приспособлений. Для втулок с картриджными подшипниками (например, Chris King) нужен специальный съемник (King Tool), так как стандартные инструменты не подойдут из-за особенностей конструкции. Втулки с пресс-фит подшипниками (например, некоторые модели от Hope) запрессовывают с помощью гидравлического пресса или самодельного приспособления из шпилек и гаек. Перед началом работ сверьтесь с документацией производителя – иногда требуются фирменные инструменты.
Базовый набор включает отвертки с плоским и крестовым шлицем (для снятия пыльников и регулировочных шайб), плоскогубцы с тонкими губками (для извлечения стопорных колец) и динамометрический ключ (для затяжки контргаек с усилием 5–7 Н·м). Не экономьте на качестве инструмента – дешевые съемники часто ломаются, повреждая втулку. Храните инструменты в чистоте: даже мелкая металлическая стружка, попавшая в подшипник, сократит срок его службы.
Как правильно снять колесо с велосипеда
Перед началом работы переключите цепь на самую маленькую звезду кассеты, если снимаете заднее колесо. Это снизит натяжение цепи и облегчит демонтаж. Для переднего колеса достаточно просто поднять велосипед за раму или перевернуть его на седло и руль, обеспечив устойчивость. Если велосипед оборудован дисковыми тормозами, избегайте нажатия на тормозной рычаг после снятия колеса – колодки могут сжаться, и установить колесо обратно будет сложнее.
Открутите эксцентрик или гайки крепления колеса. На большинстве современных велосипедов используется эксцентриковый зажим: откройте рычаг, поверните его на 180 градусов против часовой стрелки, затем открутите регулировочную гайку на противоположной стороне оси на 3–4 оборота. Для гаек потребуется ключ на 15 или 17 мм – ослабьте их с обеих сторон, но не снимайте полностью, пока не убедитесь, что колесо свободно выходит из дропаутов.
При снятии заднего колеса удерживайте цепь натянутой, чтобы она не соскочила с роликов переключателя. Аккуратно выведите ось из дропаутов, одновременно приподнимая колесо вверх. Если колесо не поддается, проверьте, не зацепилась ли цепь за звезды или не мешает ли тормозной ротор (для дисковых тормозов). В случае ободных тормозов разожмите тормозные колодки вручную или с помощью рычага на суппорте, если они блокируют обод.
Для велосипедов с креплением через сквозную ось (thru-axle) процесс отличается: открутите ось полностью с помощью шестигранника на 5 или 6 мм, вращая против часовой стрелки. Вытяните ось из дропаута, затем снимите колесо. Убедитесь, что ось не повреждена – заусенцы или деформация могут затруднить обратную установку. Храните снятые детали (гайки, эксцентрики, оси) в одном месте, чтобы не потерять.
После снятия колеса осмотрите дропауты на предмет грязи, ржавчины или повреждений. Очистите их ветошью, при необходимости смажьте тонким слоем консистентной смазки. Это предотвратит коррозию и облегчит последующую установку колеса. Если планируете длительное хранение велосипеда без колеса, закройте дропауты защитными заглушками или изолентой, чтобы избежать попадания пыли и влаги.

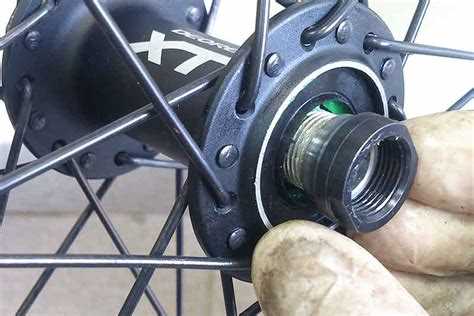

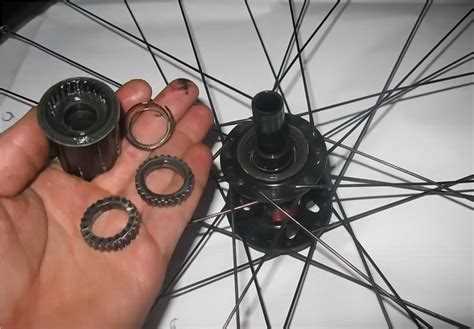

Способы извлечения старого подшипника из втулки
Первый метод – использование съёмника для подшипников. Подберите съёмник с диаметром, соответствующим размеру подшипника (обычно 6802, 6902 или 6000 для велосипедных втулок). Установите его так, чтобы лапки зацепились за внутреннее кольцо подшипника, а центральный винт упирался в ось втулки. Затягивайте винт равномерно, избегая перекосов, пока подшипник не выйдет из посадочного места. Для втулок с запрессованными подшипниками на обеих сторонах потребуется съёмник с удлинённой штангой или последовательное извлечение с перестановкой инструмента.
Если съёмника нет, подшипник можно выбить с помощью оправки и молотка. Подберите оправку диаметром чуть меньше внутреннего кольца подшипника (например, старый болт или выколотку). Уприте втулку в тиски или зафиксируйте на устойчивой поверхности, чтобы избежать деформации корпуса. Наносите удары по оправке, перемещая её по окружности внутреннего кольца, – это предотвратит заклинивание. Для подшипников с пластиковыми сепараторами используйте деревянную или резиновую киянку, чтобы не повредить детали.
В случае закисших или сильно изношенных подшипников эффективен метод нагрева. Разогрейте втулку строительным феном до 100–120°C (не перегревайте алюминиевые корпуса выше 150°C). Тепловое расширение металла ослабит посадку, и подшипник можно будет извлечь съёмником или выколоткой с минимальными усилиями. После нагрева работайте быстро, так как остывание вернёт прежнюю плотность посадки. Для стальных втулок этот способ менее эффективен из-за меньшего коэффициента теплового расширения.
Очистка и проверка посадочного места перед установкой
Удалите остатки старой смазки, грязь и металлическую стружку с посадочного места втулки и оси с помощью безворсовой салфетки, смоченной в изопропиловом спирте (концентрация не менее 90%). Для труднодоступных участков используйте узкую кисть с синтетической щетиной или деревянную зубочистку – металлические инструменты могут повредить анодированное покрытие или оставить заусенцы. Особое внимание уделите канавкам под стопорные кольца: даже микроскопические частицы грязи способны нарушить соосность подшипника, увеличив радиальное биение до 0,1–0,3 мм, что критично для высокоскоростных колёс (об/мин > 300).
- Проверьте геометрию посадочного места штангенциркулем с точностью 0,05 мм:
- Внутренний диаметр втулки должен соответствовать спецификации производителя (допуск ±0,02 мм).
- Овальность не более 0,03 мм – превышение вызывает неравномерный износ подшипника.
- Глубина канавок под стопорные кольца – не менее 1,2 мм для стандартных 6902-2RS.
- Осмотрите поверхность на предмет коррозии или задиров. Локальные повреждения устраните мелкозернистой наждачной бумагой (P1000–P1500), затем отполируйте войлочным кругом с пастой ГОИ №2. При обнаружении трещин или деформаций втулка подлежит замене – ремонт нецелесообразен.
- Нанесите тонкий слой консистентной смазки (NLGI 2, например, Mobilgrease XHP 222) на посадочное место перед установкой подшипника. Избегайте избытка – он приведёт к перегреву при запрессовке.

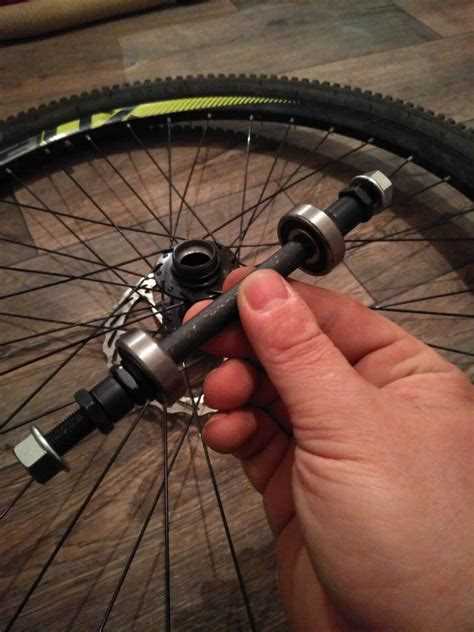

Как выбрать подходящий подшипник для велосипедной втулки
Первым шагом определите тип втулки: промышленные подшипники (cartridge) или насыпные (loose ball). Промышленные – герметичные, неразборные, с маркировкой по стандарту ISO (например, 6802, 6902). Насыпные требуют отдельных шариков и конусов, их размер указывается в дюймах (1/4″, 3/16″). Проверьте посадочное место: диаметр вала, ширину обоймы и наличие уплотнений. Для горных велосипедов чаще используют подшипники 6802 (15×24×5 мм) или 6902 (15×28×7 мм), для шоссейных – 6803 (17×30×7 мм).
Обратите внимание на класс точности и материал. Стандарт ABEC (1, 3, 5, 7) указывает на допуски: для велосипедов достаточно ABEC-3 или ABEC-5. Керамические подшипники (Si3N4) легче и долговечнее стальных, но дороже – оправданы для гонок. Стальные подшипники с хромированными шариками (например, 440C) – универсальный выбор. Избегайте дешёвых аналогов без маркировки: они быстро изнашиваются и могут повредить втулку.
- Проверьте совместимость с системой крепления: подшипники для втулок с осевыми гайками (например, Shimano) отличаются от тех, что для эксцентриков (QR).
- Учитывайте условия эксплуатации: для грязи и воды выбирайте подшипники с двойными уплотнениями (2RS), для сухих условий – с одинарными (ZZ).
- Измерьте старый подшипник штангенциркулем: внутренний диаметр, внешний и ширина должны совпадать с новым.
При покупке ориентируйтесь на производителей: Enduro, Hope, SKF, NSK – надёжные бренды с гарантией. Избегайте подшипников без упаковки или с нечитаемой маркировкой. Если втулка нестандартная (например, планетарная), уточните модель у производителя или в сервисном центре. Запасные подшипники храните в сухом месте, смазанными консистентной смазкой (например, Mobilgrease XHP 222), чтобы предотвратить коррозию до установки.
Установка нового подшипника в велосипедное колесо
Установите подшипник в гнездо строго перпендикулярно оси, используя пресс или подходящую оправку. Для запрессовки подходит головка на 24–27 мм или старый подшипник аналогичного размера. Удары наносите равномерно по внешнему кольцу, избегая перекосов – даже незначительный наклон приведёт к деформации дорожек качения. Если подшипник входит слишком свободно, проверьте диаметр посадочного места микрометром: допустимое отклонение – не более 0,02 мм.
После установки прокрутите подшипник рукой – вращение должно быть плавным, без заеданий и посторонних шумов. При наличии люфта или сопротивления разберите узел и повторите запрессовку. Наденьте пыльник (если предусмотрен конструкцией) и зафиксируйте его стопорным кольцом, используя специальные щипцы. Для задней втулки с трещоткой установите подшипники с обеих сторон, соблюдая осевой зазор 0,1–0,3 мм – регулируется прокладками или конусной гайкой.
Смажьте шарики подшипника тонким слоем смазки, избегая избытка – лишний материал увеличит сопротивление и будет собирать грязь. Затяните конусные гайки динамометрическим ключом: момент затяжки для алюминиевых втулок – 2–3 Н·м, для стальных – 3–4 Н·м. Проверьте биение колеса на станке: допустимое отклонение – не более 0,5 мм. Если биение превышает норму, ослабьте конусы и отцентрируйте обод, перемещая спицы.
Проверка правильности посадки подшипника во втулке
После установки подшипника во втулку критически важно убедиться в его правильной посадке. Даже минимальный перекос или неравномерное прилегание сокращают ресурс узла в 2–3 раза. Начните с визуального осмотра: зазор между внешним кольцом подшипника и посадочным местом втулки не должен превышать 0,05 мм. Для проверки используйте щуп толщиной 0,03–0,05 мм – он не должен проходить между кольцом и втулкой по всей окружности.
Проверьте осевой люфт. Закрепите втулку в тисках через мягкие прокладки (резина, ветошь) и попробуйте сместить подшипник вдоль оси пальцами. Допустимый люфт для промышленных подшипников (например, 6902, 6803) – не более 0,1 мм. Если смещение заметно на глаз или превышает указанное значение, подшипник установлен неправильно или посадочное место деформировано. В таком случае требуется повторная запрессовка с корректировкой усилия.
- Проверка радиального биения: вращайте колесо, закрепив ось в центрах или на станке. Индикатор часового типа с ценой деления 0,01 мм установите на обод или спицы. Биение подшипника не должно превышать 0,03 мм для втулок высокого класса (например, DT Swiss, Hope) и 0,05 мм для бюджетных моделей. Превышение этих значений указывает на несоосность или повреждение сепаратора.
- Контроль усилия вращения: после сборки колесо должно вращаться свободно, без заеданий. Для проверки подвесьте колесо на оси и дайте ему раскрутиться от легкого толчка. Время вращения до полной остановки должно составлять не менее 30 секунд для передней втулки и 20 секунд для задней (из-за дополнительного сопротивления трещотки). Если колесо останавливается быстрее, подшипник пережат или загрязнен.
Используйте тепловой тест. После 10–15 минут интенсивного вращения (например, на тренажере или при езде) температура корпуса втулки не должна превышать 40–45°C. Локальный нагрев до 50°C и выше свидетельствует о чрезмерном трении из-за неправильной посадки или отсутствия смазки. В этом случае разберите узел, очистите посадочное место и повторите установку с применением калиброванного инструмента.
Для втулок с насыпными подшипниками (шариковыми) проверка посадки включает дополнительные этапы. Убедитесь, что шарики свободно перекатываются в чашке без заклиниваний. Расстояние между шариками должно быть равномерным, а их количество соответствовать спецификации втулки (обычно 9–11 штук на сторону для стандартных моделей). Прижмите конус к шарикам с усилием 5–7 Н·м и проверьте вращение – оно должно быть плавным, без рывков. Если шарики проваливаются или выпадают, чашка изношена или деформирована.
Финальный этап – проверка герметичности. Нанесите тонкий слой смазки на стык подшипника и втулки. Если через 12 часов смазка не выдавилась наружу, посадка выполнена корректно. Для втулок с пыльниками (например, Shimano Deore) дополнительно проверьте прилегание уплотнений: они не должны иметь зазоров или смещений. При обнаружении дефектов замените пыльники или откорректируйте положение подшипника.
Сборка колеса и регулировка натяжения оси
Затягивайте гайки оси поочередно, по ¼ оборота за раз, чередуя стороны. Для колес с эксцентриком используйте динамометрический ключ с моментом 6–8 Н·м – превышение этого значения может деформировать дропауты или ось. На велосипедах с дисковыми тормозами проверьте зазор между колодками и ротором: он должен быть равномерным по всей окружности. Если ротор задевает колодки, ослабьте гайки оси и слегка сместите колесо в сторону, противоположную трению.
Регулировка натяжения оси критична для долговечности подшипников. После первичной затяжки проверните колесо рукой: оно должно вращаться свободно, без заеданий и посторонних звуков. Если слышен хруст или колесо останавливается слишком быстро, ослабьте гайки на 1–2 оборота и повторите проверку. Для точной настройки используйте щуп 0,1–0,2 мм: вставьте его между осью и дропаутом, затем затяните гайки до легкого сопротивления при извлечении щупа. На велосипедах с планетарными втулками (например, Shimano Nexus) оставьте зазор 0,3–0,5 мм – это предотвратит перегрев механизма.
На колесах с кассетой или трещоткой проверьте люфт, покачивая колесо из стороны в сторону. Допустимый люфт – не более 0,1 мм, иначе подшипники будут работать с перекосом. Если люфт присутствует, подтяните конусные гайки на оси с обеих сторон, затем зафиксируйте их контргайками. Для систем с промподшипниками (например, втулки на промышленных подшипниках) люфт недопустим – в этом случае требуется замена всего узла или подшипников.
После регулировки натяжения затяните все крепежные элементы окончательно. На эксцентриках проверьте усилие закрытия рычага: он должен фиксироваться с заметным сопротивлением, но без чрезмерных усилий. На велосипедах с ободными тормозами убедитесь, что колесо стоит ровно относительно тормозных колодок – смещение более 1 мм потребует повторной центровки. Для дисковых тормозов выполните несколько пробных нажатий на рычаг: колодки должны равномерно прижиматься к ротору без скрипа или вибрации.
Завершите сборку проверкой вращения под нагрузкой. Поднимите велосипед и прокрутите педали, наблюдая за колесом: биение обода более 1 мм указывает на необходимость правки. На заднем колесе проверьте переключение передач – цепь должна перемещаться плавно, без проскакиваний. Если колесо установлено правильно, но переключение затруднено, отрегулируйте натяжение троса переключателя или положение петуха. Запишите момент затяжки гаек и параметры регулировки для будущих обслуживаний.
Тестирование колеса после замены подшипника
После установки новых подшипников проверьте колесо на отсутствие люфта. Зажмите ось в тисках или зафиксируйте вилку велосипеда, затем возьмитесь за обод и попробуйте покачать его в стороны. Допустимое смещение – не более 0,5 мм. Если люфт заметен, подтяните конусные гайки с моментом 5–7 Н·м, используя динамометрический ключ. Перетяжка приведёт к быстрому износу подшипников, недотяжка – к повторному люфту.
Вращение колеса должно быть плавным, без заеданий и посторонних шумов. Прокрутите обод рукой: на качественных подшипниках он сделает 10–15 оборотов без заметного сопротивления. Скрипы, хруст или неравномерное замедление указывают на неправильную сборку, загрязнение или брак деталей. В таких случаях разберите узел, очистите поверхности от старой смазки и проверьте состояние шариков или сепаратора.
Проведите тест-драйв на ровной асфальтированной поверхности. На скорости 15–20 км/ч отпустите руль и следите за поведением велосипеда: колесо не должно уводить в сторону или вибрировать. При торможении ободными тормозами убедитесь, что колодки не задевают обод неравномерно – это признак деформации или смещения втулки. Для дисковых тормозов проверьте отсутствие трения ротора о колодки при вращении колеса.
Через 50–100 км пробега повторно осмотрите подшипниковый узел. Подтяните конусные гайки, если появился люфт, и проверьте температуру втулки: нагрев свыше 40°C свидетельствует о чрезмерном трении. При правильной сборке и смазке (используйте консистентную смазку для подшипников, например, Shimano Premium Grease) ресурс новых подшипников составит 3–5 тыс. км в зависимости от условий эксплуатации.
Типичные ошибки при замене подшипника и как их избежать
Первая и самая распространённая ошибка – использование неподходящего инструмента. Многие пытаются выбить подшипник молотком и зубилом, что приводит к деформации посадочного места втулки или повреждению оси. Для демонтажа требуется специальный съёмник подшипников или хотя бы головка подходящего диаметра (например, 17–20 мм для стандартных втулок). Если съёмника нет, можно использовать старый подшипник как оправку, но только при условии, что он уже не пригоден для дальнейшей эксплуатации.
Вторая ошибка – игнорирование состояния посадочного места. Даже если подшипник вышел из строя, втулка может иметь микротрещины или коррозию, которые ускорят износ нового подшипника. Перед установкой нового элемента очистите посадочное место от грязи и ржавчины, используя мелкую наждачную бумагу (зернистость 400–600) или специальный очиститель для металла. Проверьте геометрию втулки: если она деформирована, подшипник будет работать с перекосом, что приведёт к его быстрому разрушению.
Неправильная смазка – третья критическая ошибка. Многие наносят слишком много смазки, полагая, что это улучшит работу подшипника. На самом деле избыток смазки увеличивает сопротивление вращению и притягивает грязь. Для шариковых подшипников достаточно тонкого слоя консистентной смазки (например, литиевой или на основе молибдена) на дорожках качения. Если втулка картриджного типа, смазка уже заложена производителем, и дополнительная не требуется. В случае открытых подшипников избегайте жидких масел – они быстро вытекают и не обеспечивают длительной защиты.
Четвёртая ошибка – чрезмерная затяжка конусов. При сборке втулки важно добиться лёгкого хода без люфта, но перетяжка конусов приводит к повышенному трению и перегреву подшипника. После установки колеса на велосипед проверьте вращение: оно должно быть плавным, без заеданий. Если колесо останавливается слишком быстро, ослабьте конус на четверть оборота и повторите проверку. Для точной настройки используйте динамометрический ключ с моментом затяжки 3–5 Н·м (для большинства втулок).
Пятая ошибка – установка подшипника с перекосом. Даже небольшой угол наклона при запрессовке приводит к неравномерному износу и преждевременному выходу из строя. Чтобы избежать этого, используйте оправку, равную диаметру внешней обоймы подшипника, и запрессовывайте его строго перпендикулярно оси втулки. Удары наносите равномерно по всей окружности, а не в одну точку. Если подшипник встаёт с трудом, не применяйте силу – проверьте чистоту посадочного места и отсутствие заусенцев.
Последняя ошибка – пренебрежение проверкой после сборки. Многие устанавливают колесо на велосипед, не протестировав его на стенде или вручную. Перед поездкой прокрутите колесо на весу, прислушиваясь к посторонним шумам: скрежет или стук указывают на неправильную сборку. Проверьте люфт, покачав колесо из стороны в сторону – его быть не должно. Если всё в порядке, проедьтесь 5–10 км на низкой скорости, чтобы убедиться в отсутствии перегрева втулки.
