Стабилизатор напряжения Штиль 6000 – устройство с номинальной мощностью 6 кВт, рассчитанное на работу в однофазных сетях 220 В. Перед первым включением проверьте соответствие входного напряжения диапазону 140–260 В, указанному в технической документации. Убедитесь, что сечение подключаемых кабелей не менее 4 мм² для медных проводников – это критически важно для предотвращения перегрева и потерь мощности.

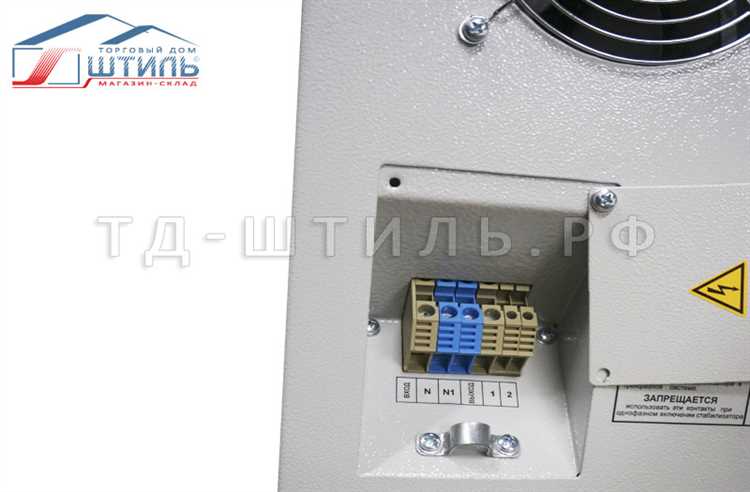

Подключите стабилизатор к сети через отдельный автоматический выключатель на 32 А. Используйте клеммную колодку на задней панели: фаза (L) – к левому контакту, ноль (N) – к правому, заземление (PE) – к центральному винту. Затяните винты с усилием 2,5 Н·м, чтобы исключить искрение. Не подключайте нагрузку до завершения процедуры запуска.
Включите автомат на вводе. На передней панели загорится индикатор «Сеть». Дождитесь, пока стабилизатор выполнит самодиагностику (5–7 секунд). Если на дисплее отображается код ошибки, сверьтесь с таблицей в руководстве пользователя: например, E01 указывает на превышение входного напряжения, E03 – на обрыв заземления.
Переведите тумблер «Нагрузка» в положение «Вкл» только после стабилизации выходного напряжения на уровне 220 В ±3%. Избегайте резких скачков нагрузки: максимальный ток в момент включения не должен превышать 27 А. Для чувствительной техники (компьютеры, медицинское оборудование) используйте режим «Задержка включения» (настраивается через меню).
При эксплуатации контролируйте температуру корпуса: при превышении 60 °C отключите устройство и проверьте вентиляционные отверстия на наличие пыли. Не размещайте стабилизатор вблизи источников тепла или в помещениях с влажностью выше 80%. Регулярно (раз в 6 месяцев) проверяйте затяжку клемм и состояние кабелей.
Какие провода и розетки нужны для подключения стабилизатора
Для подключения стабилизатора Штиль 6000 требуется медный провод сечением не менее 4 мм². Это обусловлено максимальным током нагрузки в 27 А (6000 ВА / 220 В). При длине линии свыше 10 метров сечение увеличивают до 6 мм², чтобы минимизировать потери напряжения. Используйте кабель марки ВВГнг-LS или NYM с двойной изоляцией – они устойчивы к возгоранию и не распространяют горение. Алюминиевые провода не подходят из-за низкой механической прочности и высокого сопротивления.
Розетка должна быть рассчитана на ток не менее 32 А и иметь заземляющий контакт. Оптимальный вариант – силовая розетка типа Schuko (CEE 7/4) или промышленная розетка с винтовыми клеммами (например, IEK РА16-327). Убедитесь, что розетка подключена к отдельной линии с автоматом на 32 А в электрощите. Использование бытовых розеток на 16 А приведет к перегреву контактов и выходу из строя оборудования.
Для подключения нагрузки к стабилизатору используйте гибкий провод ПВС 3×2,5 мм² или аналогичный. Длина провода не должна превышать 2 метра, чтобы избежать падения напряжения. Розетки на стороне нагрузки должны соответствовать мощности подключаемых устройств: для бытовой техники подойдут стандартные розетки на 16 А, для мощных потребителей (например, насосов или котлов) – розетки на 25 А с заземлением.
Как проверить напряжение в сети перед первым включением
Перед подключением стабилизатора Штиль 6000 измерьте напряжение в розетке мультиметром в режиме переменного тока (ACV) на диапазоне 750 В. Допустимый диапазон для модели – 140–260 В. Если показания выходят за эти пределы, стабилизатор не запустится или отключится автоматически.
Проверку проводите в нескольких розетках, подключенных к разным автоматам в щитке. Разница в напряжении между ними не должна превышать 5–7 В. При больших отклонениях возможны проблемы с проводкой или перекосом фаз.
Используйте щупы мультиметра с изолированными рукоятками и вставляйте их в гнезда розетки до упора, избегая касания металлических частей. Для точности повторите измерение трижды с интервалом в 10 секунд.
Если мультиметра нет, воспользуйтесь индикаторной отверткой с функцией измерения напряжения. Она покажет приблизительное значение, но не заменит полноценный прибор. Погрешность таких устройств достигает 10–15%.
При напряжении ниже 160 В стабилизатор Штиль 6000 может работать с повышенной нагрузкой на трансформатор, что сокращает срок службы. В этом случае рекомендуется установить реле напряжения перед стабилизатором для защиты от просадок.
Зафиксируйте показания в разное время суток: утром, днем и вечером. Суточные колебания напряжения в сети часто превышают 20 В, особенно в частном секторе или на дачных участках. Эти данные помогут оценить необходимость дополнительных мер защиты.
Если напряжение стабильно выше 250 В, проверьте настройки вводного автомата или обратитесь в энергоснабжающую организацию. Работа стабилизатора в таком режиме приведет к перегреву и срабатыванию защиты.
Не полагайтесь на показания встроенного вольтметра стабилизатора при первом включении. Он активируется только после запуска устройства, а предварительная проверка мультиметром исключит риск повреждения оборудования из-за скачков напряжения.
Где разместить стабилизатор Штиль 6000 для безопасной работы
Стабилизатор Штиль 6000 требует установки в помещении с температурой от +5°C до +40°C и относительной влажностью не выше 80%. Превышение этих параметров сокращает срок службы устройства и увеличивает риск перегрева. Избегайте мест с прямыми солнечными лучами, батареями отопления или другими источниками тепла ближе 1 метра.
Минимальное расстояние от стен и других предметов – 20 см для обеспечения естественной вентиляции. Модель оснащена вентиляционными отверстиями на боковых и задней панелях, которые нельзя закрывать. Установка на полу допустима, но предпочтительнее размещение на стене с помощью кронштейнов, входящих в комплект, на высоте не менее 1,5 м от пола.
Запрещается монтаж в помещениях с агрессивными средами: гаражах, мастерских с лакокрасочными материалами, котельных или банях. Пары химикатов и пыль оседают на электронных компонентах, вызывая коррозию и короткие замыкания. Для защиты от пыли используйте специальные чехлы, но только при выключенном устройстве.
Электрическая сеть, к которой подключается стабилизатор, должна иметь заземление. Розетка обязана соответствовать ГОСТ Р 51322.1-2011 (евростандарт с заземляющим контактом) и выдерживать ток не менее 16 А. Использование удлинителей и тройников недопустимо – подключайте напрямую к щитку через отдельный автомат на 25 А.
Влажные помещения (подвалы, ванные комнаты) требуют дополнительной защиты. Если установка неизбежна, применяйте герметичный шкаф с классом защиты IP54. Внутри шкафа поддерживайте температуру в допустимом диапазоне с помощью принудительной вентиляции или кондиционера.
При размещении в жилых комнатах учитывайте уровень шума – Штиль 6000 издает звук до 45 дБ при работе реле. Для сравнения: это сопоставимо с тихим разговором. Избегайте установки в спальнях или рабочих кабинетах, если чувствительность к шуму высокая. Оптимальные зоны: коридоры, кладовые или технические помещения.
Для контроля параметров размещайте стабилизатор в зоне видимости. Модель оснащена цифровым дисплеем, отображающим входное/выходное напряжение, ток нагрузки и температуру. Регулярный мониторинг этих данных позволяет своевременно выявлять отклонения и предотвращать аварийные ситуации.
Как правильно подсоединить входные и выходные клеммы
Для подключения фазы на входе используйте клемму L. Подсоедините к ней провод от автомата защиты сети. Ноль (N) подключается к соответствующей клемме на входе, а затем дублируется на выходе без разрыва. Заземление (⏚) должно быть подключено к шине заземления электрощита – это критически важно для безопасности. Не путайте ноль и землю: неправильное подключение приведет к срабатыванию УЗО или повреждению оборудования.
- Отключите питание на вводном автомате перед началом работ.
- Проверьте целостность изоляции проводов мультиметром.
- Затягивайте клеммы с усилием 2,5–3 Н·м – слабый контакт вызовет искрение.
- Используйте наконечники НШВИ для многожильных проводов.
На выходе стабилизатора подключите нагрузку к клеммам L и N. Если к стабилизатору подключается несколько потребителей, используйте распределительный блок с отдельными автоматами. Не превышайте максимальный ток в 27 А – это приведет к перегрузке и отключению устройства. Для трехфазных нагрузок Штиль 6000 не предназначен: подключайте только однофазные приборы.
После подключения проверьте правильность монтажа. Включите вводной автомат и убедитесь, что на дисплее стабилизатора отображается входное напряжение (должно быть в пределах 140–260 В). Затем подайте нагрузку и проконтролируйте выходное напряжение – оно должно стабилизироваться на уровне 220 В ±5%. Если напряжение не соответствует норме, отключите устройство и проверьте подключение заново.
При эксплуатации регулярно осматривайте клеммы на предмет окисления или ослабления контактов. Раз в полгода подтягивайте винты клеммных зажимов. Если стабилизатор установлен в помещении с высокой влажностью, используйте дополнительную изоляцию клемм термоусадочной трубкой или специальными колпачками. Не допускайте попадания пыли и влаги внутрь корпуса – это сокращает срок службы устройства.
Какие индикаторы на панели сигнализируют о готовности к работе
На передней панели стабилизатора Штиль 6000 расположены три ключевых светодиодных индикатора, отвечающих за диагностику состояния устройства. Основной – зелёный светодиод «Сеть», который загорается при подаче напряжения на вход стабилизатора. Его непрерывное свечение указывает на корректное подключение к электросети и отсутствие критических неисправностей в цепи питания. Если индикатор мигает или не горит, проверьте автоматический выключатель на входе, целостность кабеля и наличие напряжения в розетке (должно быть в пределах 140–260 В).
Второй важный элемент – индикатор «Стабилизация» (обычно жёлтого или оранжевого цвета). Он активируется только после того, как стабилизатор завершит процесс коррекции напряжения и начнёт подавать на выход стабилизированные 220 В. Время выхода на рабочий режим составляет 3–5 секунд после включения. Если этот индикатор не загорается, возможны следующие причины:
- Входное напряжение выходит за допустимый диапазон (ниже 140 В или выше 260 В).
- Перегрузка по мощности (превышение 6 кВт).
- Неисправность силового блока или платы управления.
В таких случаях стабилизатор автоматически отключает нагрузку, о чём сигнализирует красный индикатор «Авария».
Третий индикатор – «Задержка» (синий или белый), который включается на 6 секунд при первом подключении или после срабатывания защиты. Он предупреждает о временной паузе перед подачей напряжения на выход, необходимой для стабилизации внутренних цепей. Если этот индикатор горит дольше указанного времени, отключите стабилизатор и проверьте нагрузку на предмет короткого замыкания или превышения допустимой мощности. При нормальной работе после погасания «Задержки» должен загореться индикатор «Стабилизация», подтверждая готовность устройства к эксплуатации.
Как запустить стабилизатор в ручном и автоматическом режиме
Для ручного запуска стабилизатора Штиль 6000 переведите переключатель режимов на передней панели в положение «Ручной». Убедитесь, что входное напряжение находится в пределах 140–260 В – при выходе за эти значения устройство не включится. Нажмите и удерживайте кнопку «Пуск» в течение 3 секунд до появления зеленого индикатора «Работа». Если стабилизатор не реагирует, проверьте подключение к сети и исправность предохранителя на 16 А. В ручном режиме прибор не отключается автоматически при скачках напряжения, поэтому контролируйте параметры вольтметром.
Автоматический режим активируется установкой переключателя в положение «Авто». Стабилизатор самостоятельно включается при входном напряжении от 150 до 250 В, поддерживая на выходе 220 В ±5%. Время срабатывания составляет 20 мс, что защищает оборудование от кратковременных провалов. Если напряжение выходит за рабочий диапазон, устройство отключается с задержкой 5 секунд, предотвращая повреждение нагрузки. Для корректной работы убедитесь, что суммарная мощность подключенных приборов не превышает 6 кВт.
Перед первым запуском в любом режиме проверьте заземление и сечение кабеля – минимально допустимое для Штиль 6000 составляет 4 мм². Не подключайте стабилизатор к генератору без AVR или к сети с частотой, отличной от 50 Гц. При длительном простое (более 3 месяцев) выполните тестовый запуск на холостом ходу в течение 10 минут для стабилизации внутренних цепей.
Что делать, если стабилизатор не включается после подключения
Первым делом проверьте питание: убедитесь, что розетка исправна (подключите другой прибор), а автомат в электрощитке не сработал. Осмотрите сетевой кабель стабилизатора на предмет повреждений – перегибы, оплавления или разрывы изоляции могут блокировать подачу напряжения. Если кабель цел, измерьте входное напряжение мультиметром на клеммах стабилизатора (должно быть 190–250 В). При отсутствии напряжения на входе проверьте соединения в вилке и розетке, а также целостность проводки до щитка.
Если питание поступает, но стабилизатор Штиль 6000 не реагирует, выполните следующие действия:
- Сбросьте настройки: удерживайте кнопку «Вкл/Выкл» 10 секунд или отключите устройство от сети на 5 минут.
- Проверьте предохранители на задней панели – при перегорании замените их на аналогичные (тип и номинал указаны в инструкции, обычно 10 А).
- Осмотрите внутренние компоненты: отключите стабилизатор от сети, снимите крышку и визуально оцените плату на наличие вздутых конденсаторов, подгоревших дорожек или следов окисления. При обнаружении дефектов обратитесь в сервис.
- Проверьте нагрузку: отключите все потребители и попробуйте включить стабилизатор – возможно, превышена допустимая мощность (6 кВт) или короткое замыкание в подключенном оборудовании.
При сохранении проблемы обратитесь в авторизованный сервисный центр с указанием кода ошибки (если отображается на дисплее) и описанием симптомов.
Как настроить задержку включения для защиты оборудования
Стабилизатор Штиль 6000 оснащён функцией задержки включения нагрузки, которая предотвращает резкие скачки напряжения при подаче питания. По умолчанию задержка составляет 6 секунд, но её можно увеличить до 300 секунд с шагом в 1 секунду. Для настройки используйте кнопку «Задержка» на передней панели: удерживайте её 3 секунды, пока не загорится индикатор «DLY», затем краткими нажатиями выберите нужное значение. Подтвердите выбор длительным удержанием (5 секунд).
Оптимальная задержка зависит от типа подключённого оборудования. Для холодильников и кондиционеров рекомендуется 180–240 секунд – это время необходимо для стабилизации давления в компрессоре. Серверы и сетевое оборудование требуют 30–60 секунд, чтобы избежать повреждения жёстких дисков при резком запуске. Лабораторные приборы с чувствительной электроникой могут нуждаться в задержке до 300 секунд.
Неправильная настройка задержки снижает эффективность защиты. Слишком короткий интервал не даёт трансформатору стабилизатора остыть после предыдущего отключения, что увеличивает риск перегрева. При длительной задержке (свыше 240 секунд) оборудование с автономными источниками питания (например, ИБП) может перейти в режим ожидания, что нарушит рабочий процесс. Проверяйте фактическое время задержки с помощью секундомера после настройки.
После изменения параметров протестируйте работу стабилизатора в реальных условиях. Отключите питание на 10–15 минут, затем подайте напряжение и зафиксируйте время до включения нагрузки. Если оборудование запускается с ошибками или нестабильно, увеличьте задержку на 30–60 секунд. Запишите выбранные настройки в журнал эксплуатации – это упростит диагностику при сбоях.
Какие ошибки на дисплее требуют немедленного отключения
Сообщение E03 (перенапряжение на входе) сигнализирует о превышении допустимого диапазона 265 В. Если напряжение превышает 280 В, стабилизатор блокирует выходное питание, но при колебаниях в пределах 265–280 В продолжает работу. Немедленное отключение требуется, если входное напряжение стабильно держится выше 280 В – это грозит пробоем конденсаторов и повреждением электронных компонентов.
Ошибка E05 (перегрев) возникает при температуре радиатора выше 85°C. Вентиляторы включаются при 70°C, но если охлаждение не справляется, стабилизатор отключается самостоятельно. Если после остывания ошибка повторяется, проверьте вентиляционные отверстия на засоры и убедитесь, что температура в помещении не превышает 40°C. Работа при перегреве сокращает срок службы силового транзистора в 3–5 раз.
E07 (короткое замыкание на выходе) – критическая неисправность, требующая мгновенного отключения. Стабилизатор автоматически размыкает цепь, но если ошибка появляется повторно после перезапуска, проверьте подключенные устройства на повреждения изоляции. Игнорирование может привести к возгоранию проводки или выходу из строя платы управления.
Сообщение E10 (неисправность силового ключа) указывает на отказ MOSFET-транзистора. Стабилизатор перестает регулировать напряжение, и на выходе может появиться нестабилизированное питание. Эксплуатация в таком режиме опасна для подключенной техники: риск скачков напряжения возрастает до 100%. Требуется замена силового модуля.
Ошибка E12 (сбой в цепи обратной связи) означает, что микроконтроллер не получает корректные данные о выходном напряжении. На дисплее может отображаться произвольное значение, а реальное напряжение на выходе способно достигать 300 В. Немедленное отключение обязательно – работа в таком режиме приводит к повреждению подключенного оборудования.
E15 (неисправность датчика температуры) – редкая, но опасная ошибка. При ее появлении стабилизатор не контролирует нагрев, что может вызвать перегрев и возгорание. Если после перезагрузки ошибка сохраняется, дальнейшая эксплуатация запрещена до замены датчика.
Любая ошибка, сопровождающаяся миганием красного индикатора и звуковым сигналом, требует немедленного отключения от сети. Даже если стабилизатор продолжает работать, игнорирование предупреждений сокращает его ресурс и создает угрозу безопасности. После отключения проверьте входное напряжение, нагрузку и условия эксплуатации перед повторным включением.
