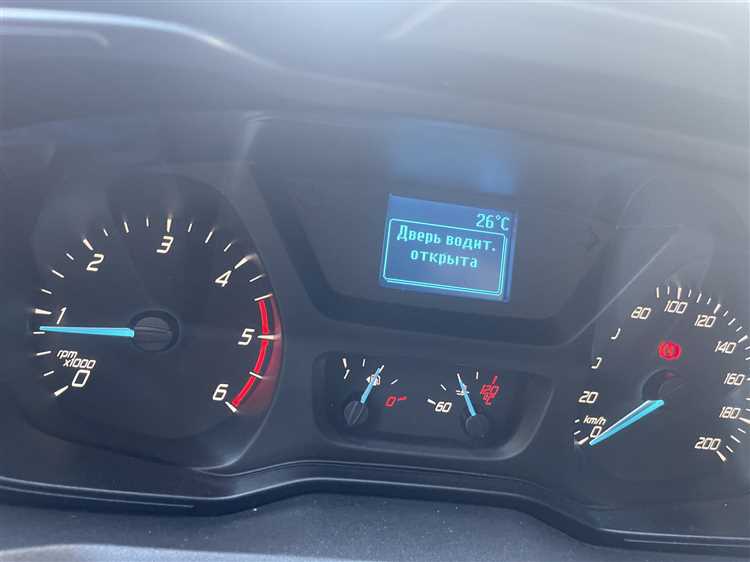

Подсветка приборной панели на Форд Транзит – критически важный элемент, обеспечивающий видимость показаний спидометра, тахометра и других индикаторов в темное время суток. Чаще всего проблема возникает на моделях 2006–2014 годов с электросхемой на базе блока BCM (Body Control Module) или на более новых версиях с CAN-шиной. Первым делом проверьте предохранитель F37 (10A) в монтажном блоке под рулевой колонкой – он отвечает за цепь подсветки. Если предохранитель цел, переходите к диагностике.
Наиболее распространенные причины неисправности: перегоревшие лампы накаливания (в старых моделях), выход из строя резисторов регулировки яркости (R12 на плате панели) или обрыв в проводке между блоком BCM и комбинацией приборов. В моделях с 2015 года проблема может крыться в программном сбое модуля IPC (Instrument Panel Cluster). Для проверки подключите диагностический сканер (например, Ford VCM II или ELM327) и считайте ошибки по протоколу UDS – коды P0562 (низкое напряжение) или B10D7 (неисправность цепи подсветки) укажут на конкретную неисправность.
Если лампы и предохранители в порядке, прозвоните провода от разъема C100 (серый, 16-контактный) на панели приборов до блока BCM. Особое внимание уделите контактам 1 (масса), 2 (питание +12В) и 12 (сигнал регулировки яркости). Окисление или обрыв в этих цепях – частая причина пропадания подсветки. В случае обнаружения повреждений замените проводку или восстановите контакты пайкой. Для моделей с LED-подсветкой (с 2018 года) проверьте драйвер светодиодов на плате панели – его замена требует демонтажа комбинации приборов.
При отсутствии опыта работы с электрикой обратитесь к сервисной документации для вашей модификации Транзита. В руководстве по ремонту указаны точные схемы подключения и алгоритмы проверки. Не пытайтесь подключать сторонние блоки питания или обходить штатные цепи – это может привести к возгоранию проводки или выходу из строя BCM. Если диагностика не выявила явных неисправностей, а подсветка не работает, замените комбинацию приборов в сборе – на разборках оригинальные панели для Транзита 2010–2020 годов стоят от 8 000 до 15 000 рублей.
Как проверить предохранители, отвечающие за подсветку панели приборов
Первым шагом локализуйте блок предохранителей в Ford Transit. В большинстве модификаций он расположен под приборной панелью со стороны водителя или в моторном отсеке рядом с аккумулятором. В руководстве по эксплуатации найдите схему с номерами предохранителей – для подсветки панели приборов обычно отвечают F27 (10 А) или F41 (7,5 А), но в зависимости от года выпуска и комплектации могут быть вариации: F3 (15 А) или F15 (10 А). Проверьте маркировку на крышке блока или воспользуйтесь онлайн-каталогом по VIN-коду.
Для проверки потребуется мультиметр или визуальный осмотр. Извлеките предохранитель с помощью пластикового пинцета (обычно идет в комплекте с блоком) и осмотрите нить накаливания внутри корпуса: если она оборвана или оплавлена – предохранитель перегорел. При использовании мультиметра переведите его в режим прозвонки (значок диода) и приложите щупы к контактам предохранителя: отсутствие звукового сигнала или сопротивления подтвердит неисправность. Не заменяйте предохранитель на аналог с большим номиналом – это может привести к возгоранию проводки.
- Проверьте не только основной предохранитель подсветки, но и смежные: F28 (10 А) – отвечает за освещение салона, F34 (15 А) – за прикуриватель и дополнительные розетки. Часто проблемы с подсветкой возникают из-за короткого замыкания в цепи, вызванного неисправным потребителем (например, зарядным устройством в розетке).
- Если предохранитель цел, но подсветка не работает, прозвоните провода от блока предохранителей до комбинации приборов. Начните с разъема C100 (серый, 16-контактный) на задней стороне панели: контакт 12 (оранжево-черный провод) – питание подсветки, контакт 11 (коричневый) – масса.
- При замене предохранителя используйте только оригинальные или сертифицированные аналоги (например, от Littelfuse или Bussmann). Дешевые подделки могут иметь нестабильные характеристики и стать причиной повторного выхода из строя.
Если после замены предохранителя подсветка не заработала, а новый элемент сразу перегорает – в цепи присутствует короткое замыкание. Отключите все дополнительные потребители (магнитолу, регистратор, подогрев сидений) и проверьте проводку на наличие повреждений изоляции или окисленных контактов. Особое внимание уделите участку от блока предохранителей до переключателя яркости подсветки (обычно расположен на левой стороне рулевой колонки). В случае обнаружения оплавленных проводов или коррозии замените поврежденный участок с использованием термоусадочных трубок и паяного соединения.
Какие лампы используются в подсветке приборов и как их заменить
В подсветке приборной панели Ford Transit (модели до 2014 года) чаще всего применяются лампы накаливания типа T5 (W1.2W или W2W) или светодиодные аналоги с цоколем W2.1×9.5d. Начиная с 2015 года производитель перешёл на интегрированные светодиодные модули, не подлежащие замене по отдельности – в таких случаях меняется вся панель целиком. Для точного определения типа лампы сверьтесь с мануалом конкретной модификации или извлеките неисправный элемент для визуальной идентификации.
Перед заменой отключите аккумулятор, чтобы избежать короткого замыкания. Демонтаж панели начинается со снятия декоративных накладок: подденьте пластиковые заглушки плоской отвёрткой, открутите винты крепления (обычно 4–6 штук под Torx T20 или крестовую отвёртку). Аккуратно отсоедините разъёмы проводки, предварительно запомнив их расположение. На моделях с 2006 по 2012 годы панель фиксируется защёлками – нажимайте на них по периметру, избегая резких движений.
Для замены ламп в моделях с аналоговыми приборами (спидометр, тахометр) потребуется частичная разборка панели. Снимите стрелки приборов, поддев их пластиковым съёмником или двумя отвёртками, действуя равномерно с обеих сторон. Под стрелками расположены лампы подсветки шкал – они крепятся на отдельных патронах или печатной плате. На Ford Transit Connect (2013–2019) лампы подсветки кнопок (например, обогрева стекла) имеют цоколь BA9s и меняются без снятия панели – достаточно поддеть кнопку тонкой отвёрткой.
При выборе новых ламп учитывайте цветовую температуру: стандартные лампы накаливания дают тёплый жёлтый свет (2700K), светодиоды – белый (4000–6500K). Для Ford Transit 2010–2014 годов с белой подсветкой приборов оптимальны светодиоды 5000K. Избегайте дешёвых аналогов без стабилизатора тока – они могут вызывать мерцание или перегорать из-за скачков напряжения. Проверенные производители: Osram, Philips, Cree. После установки подключите аккумулятор и протестируйте подсветку, включив габаритные огни.
Если после замены ламп подсветка не работает, проверьте предохранитель F34 (10A) в блоке под рулём (для леворульных моделей) или F45 (7.5A) – для праворульных. Также прозвоните проводку мультиметром: напряжение на патроне должно составлять 12–14В при включённых габаритах. При отсутствии напряжения осмотрите разъёмы на предмет окисления – очистите контакты спиртом или специальным средством для электроники. В случае повреждения печатной платы (например, трещин или выгоревших дорожек) потребуется замена панели или пайка в сервисе.

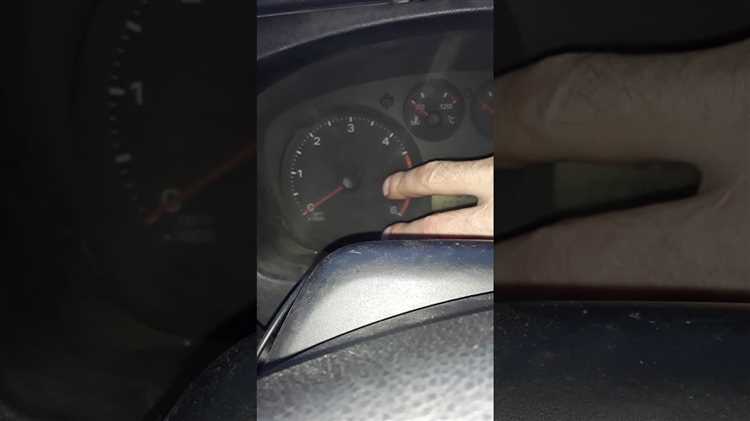

Как диагностировать неисправность регулятора яркости подсветки
Если сопротивление в норме, подайте питание 12 В на контакты регулятора (красный провод – «+», черный – «масса») и измерьте напряжение на сигнальном проводе (обычно желтый или оранжевый) при вращении ручки. Напряжение должно варьироваться от 0,5 до 4,5 В без провалов. При отсутствии изменений или фиксации на одном уровне замените регулятор – артикул оригинальной детали для большинства Транзитов: 1708455. Для проверки цепи используйте диагностический сканер с поддержкой CAN-шины, чтобы убедиться в отсутствии ошибок по коду B10E1 (неисправность цепи регулировки яркости).
Где находится блок управления освещением и как его протестировать
В Ford Transit блок управления освещением (BCM – Body Control Module) расположен за панелью приборов, с левой стороны от рулевой колонки. Чтобы добраться до него, снимите нижнюю часть облицовки приборной панели, открутив два винта под заглушками и отсоединив пластиковые защелки. Модуль крепится на металлическом кронштейне и имеет многоконтактный разъем – чаще всего черного или серого цвета, с 32 или 48 контактами в зависимости от года выпуска.
Перед тестированием отключите аккумулятор, чтобы избежать короткого замыкания. Проверьте целостность предохранителей F37 (10 А) и F40 (15 А) в блоке предохранителей салона – они отвечают за цепи подсветки приборов и освещения. Если предохранители целы, снимите разъем с BCM и осмотрите контакты на наличие окисления или повреждений. Для чистки используйте спирт и мягкую щетку, избегая механического воздействия на дорожки.
Для диагностики BCM потребуется мультиметр. Установите его в режим измерения напряжения (20 В DC) и проверьте наличие питания на контактах разъема: контакт 1 (красный провод) – постоянные +12 В от аккумулятора, контакт 2 (черный провод) – масса. Если напряжение отсутствует, прозвоните провода от разъема до предохранителей и аккумулятора. При наличии питания переведите мультиметр в режим проверки сопротивления и измерьте сопротивление между контактами 15 (желтый провод) и массой – оно должно быть в пределах 1–5 Ом.
Если питание и масса в норме, но подсветка не работает, проверьте сигнальные цепи. Подключите мультиметр к контакту 12 (оранжевый провод) – при включении габаритов напряжение должно подниматься до 12 В. Аналогично проверьте контакт 14 (зеленый провод) для подсветки приборов. Отсутствие сигнала указывает на неисправность переключателя света или обрыв проводки. Для проверки переключателя используйте схему электропроводки конкретной модели Transit – расположение контактов отличается в зависимости от года выпуска (2006–2013 или 2014+).
При подозрении на неисправность самого BCM выполните сброс модуля. Для этого отключите аккумулятор на 15 минут, затем подключите его обратно и включите зажигание. Если подсветка не восстановилась, потребуется диагностика с помощью сканера, поддерживающего протокол Ford (например, Forscan или ELM327 с адаптером). Подключите сканер к OBD-II разъему, считайте ошибки по блоку BCM и обратите внимание на коды B10D7, B1342 или U0140 – они указывают на проблемы с модулем или его связью с CAN-шиной.
Если диагностика подтвердила неисправность BCM, замените модуль на новый или б/у с аналогичным номером детали. После установки выполните процедуру инициализации: включите зажигание, дождитесь окончания самодиагностики приборов (около 30 секунд), затем трижды включите и выключите габариты. Это синхронизирует новый модуль с остальными системами автомобиля. Убедитесь, что все функции освещения работают корректно, включая регулировку яркости подсветки приборов.

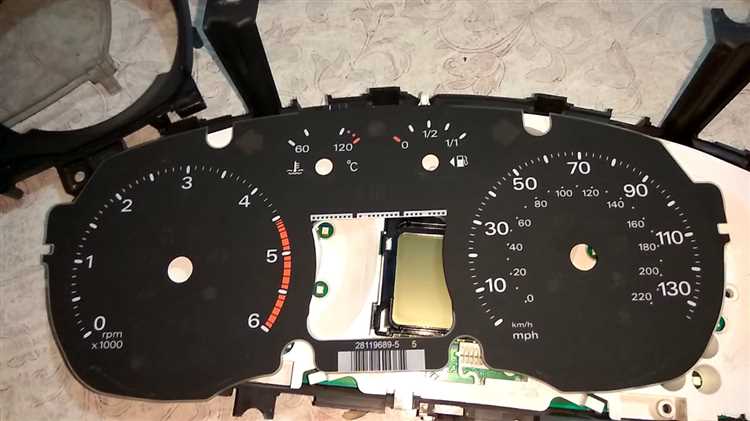

Как проверить проводку и контакты на наличие обрывов или окислений
Отсоедините отрицательную клемму аккумулятора перед началом работ. Визуально осмотрите жгуты проводов, ведущие к блоку управления подсветкой (обычно расположен за приборной панелью или в районе левой стойки кузова). Ищите повреждения изоляции, пережатые участки, следы оплавления или коррозии. Особое внимание уделите местам, где провода проходят через металлические отверстия или изгибы – здесь чаще всего возникают обрывы. Для проверки целостности используйте мультиметр в режиме прозвонки: подключите щупы к концам провода, сопротивление должно быть близко к нулю (менее 1 Ом). Если прибор показывает бесконечность – обрыв подтвержден.
Проверьте контакты разъемов на блоке управления и приборной панели. Снимите разъемы, осмотрите контактные группы на наличие окислений (белый или зеленоватый налет) или подгораний. Окисленные контакты зачистите ластиком или мелкозернистой наждачной бумагой (зерно 1000–1500), затем протрите спиртом. Для проверки надежности соединения вставьте разъем обратно и покачайте его – если подсветка мигает или включается, контакт ненадежен. В таком случае разберите разъем, подогните контактные пластины пинцетом или замените его целиком. Не используйте WD-40 для очистки – он оставляет проводящую пленку, ухудшающую контакт.
Прозвоните цепь питания подсветки от предохранителя до ламп. На Форд Транзит подсветка приборов обычно запитана через предохранитель F35 (10 А) в блоке предохранителей салона (расположен под панелью приборов слева). Проверьте его целостность визуально или мультиметром. Далее найдите провод питания (обычно красный с черной полосой или желтый) и прозвоните его от предохранителя до разъема приборной панели. Если цепь исправна, проверьте массу: подключите один щуп мультиметра к минусовой клемме аккумулятора, второй – к корпусу приборной панели или клемме массы на кузове. Сопротивление должно быть менее 0,5 Ом. При превышении значения зачистите точку крепления массы до металла и обработайте контактной смазкой.
Какие ошибки в бортовом компьютере могут указывать на проблему с подсветкой
На Форд Транзит коды неисправностей, связанные с подсветкой приборной панели, чаще всего относятся к модулю BCM (Body Control Module) или CAN-шине. Ошибки с префиксами U (например, U0100, U0140) сигнализируют о потере связи между блоками управления, что может блокировать передачу сигнала на подсветку. Особое внимание стоит уделить коду B10D7 – он напрямую указывает на неисправность цепи освещения приборов.
Если бортовой компьютер выдает ошибки B1342 или B1343, это свидетельствует о проблемах с питанием или заземлением модуля подсветки. В таких случаях проверяют предохранители F37 (10A) и F41 (15A) в блоке предохранителей под рулевой колонкой, а также целостность проводки к блоку BCM. Нередко причиной становится окисление контактов разъема C100 на модуле.
- P0562 – низкое напряжение в бортовой сети. Приводит к нестабильной работе подсветки или ее полному отключению. Проверяют генератор, аккумулятор и проводку на предмет падения напряжения.
- C1135 – неисправность датчика освещенности. Если он вышел из строя, автоматическая регулировка яркости подсветки работать не будет.
- B10D0 – короткое замыкание в цепи подсветки. Требует прозвонки проводов от BCM до приборной панели.
Ошибка U0422 говорит о неверных данных от модуля приборной панели. Это может быть следствием программного сбоя или физического повреждения платы. В таких случаях помогает перепрошивка модуля или его замена. Если ошибка сопровождается миганием подсветки, проверяют контакты на разъеме C202 – часто там обнаруживается коррозия.
При появлении кода B10D8 (обрыв цепи подсветки) первым делом осматривают проводку вдоль рулевой колонки и под торпедо. Типичные места обрыва – изгибы проводов у педального узла и в районе блока предохранителей. Для диагностики используют мультиметр в режиме прозвонки, проверяя целостность цепи от BCM до ламп подсветки.
Если ошибки появляются после замены ламп или ремонта приборной панели, высока вероятность неправильного подключения разъемов. Например, перепутанные контакты на разъеме C101 могут вызвать код B10D9. В таких случаях сверяют распиновку с электросхемой для конкретного года выпуска Транзита – у моделей 2014+ и дорестайлинговых версии она отличается.
