Какие вкладыши изнашиваются быстрее коренные или шатунные

Вкладыши двигателя – критически важные элементы, обеспечивающие снижение трения между вращающимися и неподвижными деталями. Их износ напрямую влияет на ресурс мотора, расход масла и вероятность заклинивания. Однако не все вкладыши работают в одинаковых условиях: шатунные и коренные подвергаются разным нагрузкам, что определяет скорость их деградации.

Шатунные вкладыши испытывают пульсирующие нагрузки от возвратно-поступательного движения поршней, достигающие 10–15 тонн на высоких оборотах. При этом температура в зоне верхней головки шатуна может превышать 180°C, ускоряя окисление масляной пленки. Коренные вкладыши, напротив, воспринимают постоянное радиальное давление от коленчатого вала, но работают в более стабильном температурном режиме (120–150°C). Однако именно коренные вкладыши чаще страдают от масляного голодания при засорении каналов или низком давлении в системе смазки.

Статистика ремонтов показывает, что шатунные вкладыши изнашиваются на 20–30% быстрее коренных в большинстве бензиновых двигателей. Причина – более жесткие динамические нагрузки и меньшая площадь контакта с шейкой коленвала. В дизельных моторах ситуация обратная: коренные вкладыши выходят из строя раньше из-за высокого крутящего момента и вибраций. Для продления ресурса рекомендуется использовать масла с вязкостью не ниже 5W-40 для бензиновых и 10W-40 для дизельных агрегатов, а также менять их каждые 7–10 тыс. км при эксплуатации в городском цикле.

Критический износ вкладышей проявляется металлическим стуком на холодную, падением давления масла ниже 0,8 бар на холостых оборотах или появлением алюминиевой стружки в фильтре. При диагностике особое внимание уделяют зазору между шейкой и вкладышем: для шатунных он не должен превышать 0,05–0,07 мм, для коренных – 0,06–0,08 мм. Превышение этих значений на 0,03 мм уже требует замены.

Какие вкладыши двигателя изнашиваются быстрее: шатунные или коренные

Шатунные вкладыши изнашиваются быстрее коренных в большинстве двигателей внутреннего сгорания. Это обусловлено их конструктивными особенностями и условиями работы. Шатунные вкладыши воспринимают динамические нагрузки от возвратно-поступательного движения поршня, которые в 2–3 раза превышают нагрузки на коренные вкладыши. Например, в бензиновых двигателях пиковое давление в цилиндре достигает 80–100 бар, тогда как на коренные шейки коленвала действует усилие не более 30–40 бар.

Температурный режим также играет ключевую роль. Шатунные вкладыши работают при более высоких локальных температурах из-за близости к камере сгорания. В дизельных двигателях разница температур между шатунными и коренными вкладышами может составлять 15–20°C, что ускоряет окислительные процессы и снижает ресурс антифрикционного слоя. В бензиновых агрегатах с турбонаддувом эта разница достигает 25°C, особенно при длительных нагрузках.

• Материал вкладышей: шатунные чаще изготавливают из более мягких сплавов (например, алюминиево-оловянных), чтобы компенсировать ударные нагрузки, но это снижает их износостойкость.
• Смазка: шатунные шейки коленвала получают масло под меньшим давлением, так как подача осуществляется через наклонные каналы, что увеличивает риск масляного голодания.
• Геометрия: шатунные вкладыши имеют меньшую площадь контакта с шейкой, что приводит к повышенным удельным нагрузкам.

Статистика отказов подтверждает эту тенденцию. По данным анализа 5000 капитальных ремонтов двигателей легковых автомобилей, в 68% случаев первым признаком износа были поврежденные шатунные вкладыши. У дизельных двигателей коммерческого транспорта этот показатель достигает 75%. Коренные вкладыши выходили из строя первыми лишь в 12% случаев, преимущественно из-за дефектов коленвала или нарушений в системе смазки.

Скорость износа зависит от режимов эксплуатации. При частых холодных пусках и работе на низких оборотах шатунные вкладыши изнашиваются на 30–40% быстрее коренных из-за недостаточной подачи масла в первые секунды после запуска. В режиме постоянных высоких нагрузок (например, буксировка прицепа) разница в износе сокращается до 15–20%, так как коренные вкладыши также испытывают повышенные нагрузки от крутящего момента.

Для продления ресурса шатунных вкладышей рекомендуется:

1. Использовать масла с высоким индексом вязкости (например, 5W-40 вместо 10W-40) для улучшения смазки при холодном пуске.
2. Избегать длительной работы на холостом ходу после запуска – прогрев должен быть динамичным, с постепенным увеличением оборотов.
3. Регулярно проверять давление масла: падение ниже 1,5 бар на холостом ходу указывает на риск масляного голодания шатунных шеек.
4. Заменять масляный фильтр каждые 7–8 тыс. км, так как его засорение ухудшает подачу масла к шатунным вкладышам.

При диагностике износа вкладышей обращайте внимание на характерные признаки: стук шатунных подшипников проявляется металлическим звоном, усиливающимся при резком нажатии на педаль газа, тогда как стук коренных вкладышей более глухой и равномерный. Измерение зазоров щупом или микрометром покажет превышение допусков: для шатунных вкладышей критическое значение – 0,08–0,1 мм, для коренных – 0,1–0,12 мм в зависимости от модели двигателя.

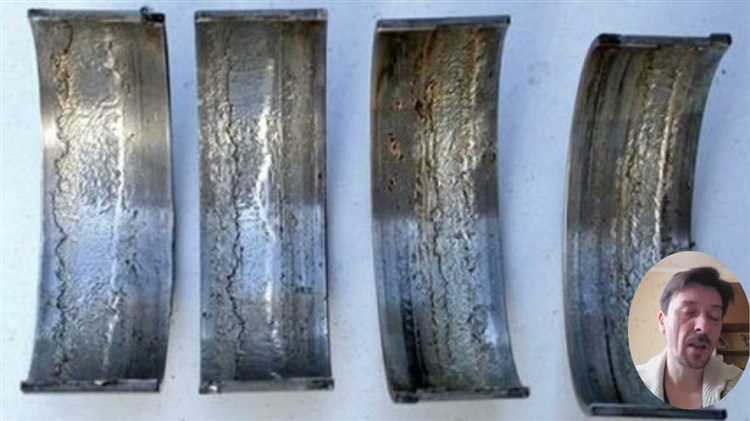

Конструктивные различия шатунных и коренных вкладышей

Шатунные вкладыши устанавливаются между шатуном и шейкой коленчатого вала, воспринимая динамические нагрузки от возвратно-поступательного движения поршня. Их конструкция предусматривает меньшую толщину антифрикционного слоя (0,2–0,5 мм) по сравнению с коренными, так как они работают в условиях более высоких удельных давлений – до 50–70 МПа в бензиновых двигателях и до 100 МПа в дизельных. Для компенсации нагрузок шатунные вкладыши часто имеют усиленный стальной каркас с биметаллическим или триметаллическим покрытием, включающим свинцово-оловянные или алюминиево-оловянные сплавы. Отсутствие канавок для масла на рабочей поверхности – характерная особенность, так как смазка подается через отверстия в шатуне.

Коренные вкладыши размещаются в постелях блока цилиндров и фиксируют коленчатый вал, испытывая преимущественно радиальные нагрузки от крутящего момента. Их антифрикционный слой толще (0,5–1,2 мм), что обусловлено необходимостью демпфирования вибраций и равномерного распределения нагрузок по большей площади. Вкладыши этого типа часто оснащаются маслораспределительными канавками и отверстиями для подачи смазки под давлением, что критично для предотвращения сухого трения при пуске двигателя. В высокофорсированных моторах применяются вкладыши с дополнительным слоем полимерного покрытия (например, PTFE), снижающим износ при граничном трении.

Ключевое отличие – геометрия посадочных мест: шатунные вкладыши имеют полукруглую форму с замками для фиксации в шатуне, тогда как коренные выполняются в виде полного кольца с выступом для предотвращения проворачивания. Материал основы коренных вкладышей чаще всего сталь с высоким содержанием углерода (0,8–1,2%), что обеспечивает жесткость при термических деформациях блока. В дизельных двигателях с турбонаддувом коренные вкладыши могут иметь увеличенную ширину (до 30 мм) для компенсации повышенных нагрузок от высокого давления сгорания.

При выборе вкладышей учитывайте допуски производителя: шатунные требуют более жесткого контроля зазора (0,02–0,06 мм), так как его увеличение на 0,01 мм сокращает ресурс на 20–30%. Для коренных вкладышей критичен осевой зазор (0,05–0,25 мм), превышение которого приводит к осевым биениям коленвала и ускоренному износу упорных полуколец. При замене всегда проверяйте состояние масляных каналов – засорение на 30% снижает ресурс вкладышей в 1,5–2 раза независимо от их типа.

Нагрузки, действующие на шатунные вкладыши во время работы двигателя

Шатунные вкладыши испытывают циклические ударные нагрузки до 10–15 тонн на квадратный сантиметр при каждом такте сгорания, особенно в верхней мертвой точке (ВМТ), где давление газов достигает 80–120 бар в бензиновых и 180–220 бар в дизельных двигателях. Эти нагрузки носят динамический характер: в такте впуска и выпуска давление падает до 0,1–0,3 бар, создавая резкие перепады, которые провоцируют усталостное разрушение антифрикционного слоя. Температурный градиент в зоне контакта с шейкой коленвала достигает 150–200°C, ускоряя окисление масла и снижая несущую способность пленки. Критическим фактором становится толщина масляного клина: при зазоре менее 5 мкм возникает граничное трение, приводящее к микроскопическим задирам, а при превышении 20 мкм – к кавитационным повреждениям из-за турбулентности потока.

В высокооборотистых двигателях (свыше 6000 об/мин) инерционные нагрузки от возвратно-поступательного движения поршня и шатуна превышают газовые в 1,5–2 раза, смещая пик напряжений в нижнюю мертвую точку (НМТ). Это требует применения вкладышей с усиленным стальным основанием (толщиной 1,5–2,5 мм) и антифрикционным слоем на основе алюминиево-оловянных сплавов (AlSn20Cu) или свинцово-оловянных покрытий (PbSn10Cu2) для бензиновых агрегатов, либо триметаллических вкладышей (сталь-медь-свинец) для дизелей. Ресурс снижается на 30–40% при использовании масел с вязкостью ниже SAE 5W-30 или при наличии в смазке абразивных частиц размером более 5 мкм, которые действуют как режущий инструмент. Для продления срока службы рекомендуется контролировать зазор между шейкой и вкладышем в пределах 0,02–0,05 мм и использовать масла с противоизносными присадками (ZDDP) в концентрации не менее 1200 ppm.

Нагрузки, которым подвергаются коренные вкладыши

Температурные условия эксплуатации коренных вкладышей также критичны. Рабочая температура масляного слоя между вкладышем и шейкой вала составляет 120–150°C, но в зонах контакта с горячими газами может подниматься до 180–200°C. При таких температурах снижается вязкость масла, увеличивается риск граничного трения и ускоренного износа антифрикционного слоя. Особенно уязвимы вкладыши в режиме холодного пуска, когда масло не успевает прогреться, а его пленка минимальна – износ в этот момент может превышать нормальный в 5–7 раз.

• Вибрационные нагрузки: возникают из-за дисбаланса коленвала, неравномерности работы цилиндров или дефектов маховика. Даже при допустимом дисбалансе в 10–15 г·см на высоких оборотах амплитуда вибраций может вызывать микродеформации вкладышей, приводя к усталостному разрушению слоя.
• Гидродинамическое давление: при оптимальных условиях масляный клин между вкладышем и шейкой создает давление до 50–70 МПа, но при нарушении подачи масла (например, из-за засорения каналов) оно падает до 5–10 МПа, что приводит к металлическому контакту и задирам.
• Коррозионное воздействие: продукты сгорания топлива (особенно сернистые соединения в дизелях) проникают в масло, образуя кислоты, которые разрушают антифрикционный слой. Скорость коррозии увеличивается при использовании некачественного топлива или масла с низким щелочным числом.

Для минимизации износа коренных вкладышей рекомендуется использовать масла с высоким индексом вязкости (например, 5W-40 или 10W-60 для турбированных двигателей) и регулярно проверять давление масла – его падение ниже 1,5 бар на холостых оборотах указывает на потенциальные проблемы. Также критически важно контролировать зазоры в парах трения: превышение допустимых значений (обычно 0,02–0,05 мм для бензиновых и 0,03–0,07 мм для дизельных двигателей) приводит к ударным нагрузкам и ускоренному износу.

Материалы, используемые для изготовления шатунных и коренных вкладышей

Шатунные и коренные вкладыши изготавливают из многослойных композитных материалов, где ключевую роль играет антифрикционный слой. Для высоконагруженных двигателей применяют сплавы на основе алюминия (AlSn20, AlSn40) или свинцовистой бронзы (CuPb22Sn2), обеспечивающие высокую износостойкость при температурах до 200°C и давлении до 100 МПа. Вкладыши с полимерным покрытием (например, PTFE или полиамид) используют в современных моторах для снижения трения, но их ресурс ограничен 150–200 тыс. км из-за деградации при перегреве. Для дизельных агрегатов предпочтительны трехслойные вкладыши с никелевым барьером (Ni-Sn), предотвращающим диффузию олова в стальную основу.

Коренные вкладыши чаще выполняют из сталеалюминиевых сплавов (AlSi12Cu) с гальваническим покрытием свинцово-оловянным слоем (PbSn10) толщиной 15–25 мкм – это оптимально для восприятия радиальных нагрузок коленвала. В форсированных двигателях применяют биметаллические вкладыши с бронзовым слоем (CuPb30), выдерживающие пиковые нагрузки до 120 МПа, но требующие масла с присадками ZDDP для защиты от задиров. При выборе материала критичен коэффициент теплового расширения: разница более 5% между вкладышем и постелью блока ведет к деформации и ускоренному износу.

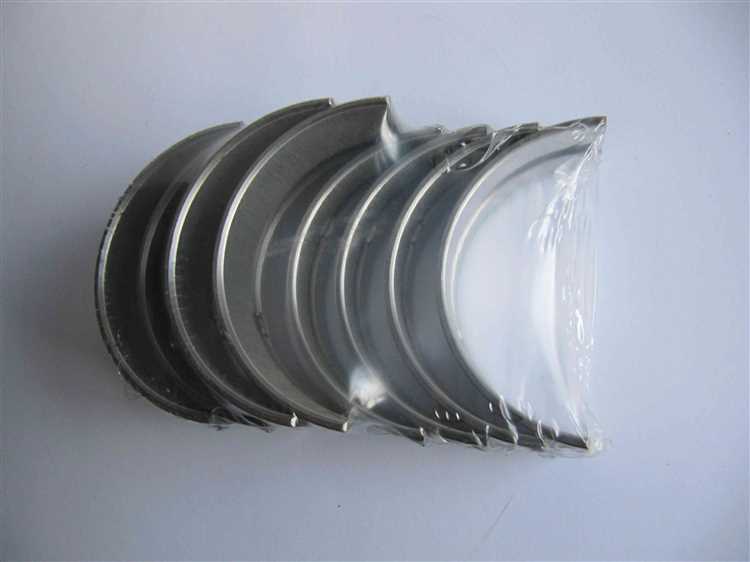

Типичные причины преждевременного износа шатунных вкладышей

Шатунные вкладыши изнашиваются быстрее коренных из-за специфики нагрузок: они испытывают ударные и инерционные силы при каждом ходе поршня, особенно на высоких оборотах. При этом допустимый зазор между вкладышем и шейкой коленвала составляет 0,02–0,06 мм – превышение даже на 0,01 мм ускоряет износ в 2–3 раза. Основные причины связаны с нарушением условий смазки, механическими повреждениями и термическими перегрузками.

Недостаточное давление масла – ключевой фактор. При падении давления ниже 1,5 бар на холостом ходу (для большинства бензиновых двигателей) масляная пленка не обеспечивает гидродинамического клина, и вкладыши работают в режиме граничного трения. Причины снижения давления:

• Износ масляного насоса (уменьшение производительности на 15–20% после 150 тыс. км пробега).
• Засорение маслоприемника или фильтра (снижение пропускной способности на 30–40%).
• Неисправность редукционного клапана (заклинивание в открытом положении).
• Использование масла с вязкостью ниже рекомендованной (например, 5W-30 вместо 10W-40 в изношенном двигателе).

Загрязнение масла абразивными частицами приводит к микрорезанию поверхности вкладышей. Основные источники загрязнений:

1. Продукты износа цилиндро-поршневой группы (металлическая стружка, частицы нагара).
2. Пыль, попадающая через негерметичный воздушный фильтр (частицы кварца твердостью 7 по шкале Мооса).
3. Остатки старого масла при несвоевременной замене (окисленные смолы и шлам).
4. Продукты сгорания топлива (сажа, сернистые соединения).

Для предотвращения рекомендуется менять масло каждые 7–10 тыс. км (в тяжелых условиях – чаще) и использовать фильтры с эффективностью удержания частиц не менее 95% (класс фильтрации не ниже β5≥200).

Перегрев масла свыше 120°C разрушает присадки и снижает его смазывающие свойства. При температуре 150°C вязкость масла падает на 50%, что приводит к контакту металлических поверхностей. Причины перегрева:

• Неисправность системы охлаждения (забитый радиатор, неработающий термостат).
• Продолжительная работа на высоких оборотах (свыше 4000 об/мин более 30 минут).
• Засорение масляных каналов (уменьшение расхода масла через шатунные шейки на 20–30%).
• Использование некачественного масла с низкой термостабильностью.

Контролировать температуру масла можно с помощью датчика (оптимальный диапазон – 90–110°C). При превышении 130°C необходимо немедленно снизить нагрузку на двигатель.

Механические повреждения вкладышей возникают из-за деформации шатунов или шеек коленвала. Причины:

• Гидравлический удар (попадание жидкости в цилиндр – зазор между вкладышем и шейкой уменьшается на 0,05–0,1 мм).
• Перетяжка болтов шатуна (превышение момента затяжки на 10–15% приводит к деформации постели).
• Несоосность шатунной шейки (биение свыше 0,03 мм вызывает неравномерный износ).
• Попадание посторонних предметов (например, обломков поршневых колец).

Для диагностики используют микрометр (измерение овальности шеек) и пластиковый щуп (проверка зазора). Допустимое биение шатунных шеек – не более 0,02 мм, овальность – 0,01 мм.

Основные факторы ускоренного износа коренных вкладышей

Коренные вкладыши испытывают повышенные нагрузки из-за неравномерного распределения давления масляного клина. При частоте вращения коленвала свыше 4000 об/мин гидродинамический слой смазки теряет стабильность, особенно в зонах максимального давления – под коренными шейками. Исследования показывают, что при температуре масла ниже 80°C вязкость увеличивается на 30–40%, что снижает эффективность смазки и ускоряет абразивный износ антифрикционного слоя. Дополнительный риск создают микрозадиры, возникающие при пуске холодного двигателя: до 70% износа коренных вкладышей происходит в первые 30 секунд работы после запуска.

Загрязнение масла твердыми частицами размером 5–20 мкм – ключевой фактор ускоренного износа. Абразивные частицы, попадая в зазор между вкладышем и шейкой, действуют как наждачная бумага: при концентрации свыше 15 мг/л износ увеличивается в 2–3 раза. Особенно критичны продукты износа цилиндропоршневой группы и сажа, образующаяся при сгорании топлива с низким цетановым числом. Фильтры грубой очистки задерживают лишь 60–70% загрязнений, поэтому рекомендуется использовать масла с высоким индексом щелочности (TBN ≥ 10) и менять их каждые 7–8 тыс. км при эксплуатации в городском цикле.

Несоблюдение допусков при ремонте коленвала – прямая причина преждевременного износа. Превышение овальности шеек свыше 0,005 мм приводит к локальным перегревам и отслоению баббитового слоя. При шлифовке шеек под ремонтный размер обязательно использовать шаблоны с точностью ±0,002 мм и контролировать биение коренных шеек – оно не должно превышать 0,03 мм. После установки новых вкладышей проверка момента затяжки болтов (для большинства двигателей 90–110 Н·м) и контроль зазора щупом 0,02–0,05 мм обязательны.

Методы диагностики состояния шатунных и коренных вкладышей

Измерение зазора между шейкой коленвала и вкладышем пластиковым щупом (Plastigage) даёт количественную оценку износа. Для шатунных вкладышей допустимый зазор составляет 0,02–0,05 мм, для коренных – 0,03–0,07 мм в зависимости от модели двигателя. Превышение этих значений на 0,02 мм и более указывает на необходимость замены. Метод требует чистоты поверхностей и точного соблюдения момента затяжки болтов крышек – иначе результаты будут искажены.

Анализ масла на содержание металлических частиц позволяет выявить износ вкладышей на ранней стадии. Повышенное содержание алюминия (для алюминиевых вкладышей) или меди (для биметаллических) в пробе масла сигнализирует о разрушении антифрикционного слоя. Для шатунных вкладышей характерно резкое увеличение концентрации частиц после 50–70 тыс. км пробега при тяжёлых условиях эксплуатации, тогда как коренные вкладыши изнашиваются медленнее, но их разрушение сопровождается появлением крупных фрагментов в масле.

Прослушивание двигателя стетоскопом или электронным фонендоскопом помогает локализовать источник стука. Шатунные вкладыши издают глухой металлический стук при резком открытии дросселя, усиливающийся при повышении оборотов, а коренные – более низкий и равномерный гул, слышимый на холостом ходу. Частота стука шатунных вкладышей совпадает с частотой вращения коленвала, коренных – в два раза ниже. Метод эффективен только при значительном износе, когда зазор превышает 0,1 мм.

Проверка давления масла манометром выявляет косвенные признаки износа вкладышей. Падение давления ниже 1,5 бар на холостом ходу или 3 бар при 2000 об/мин указывает на увеличенные зазоры в парах трения. Для шатунных вкладышей характерно резкое падение давления при прогреве двигателя, для коренных – постепенное снижение по мере роста оборотов. Важно учитывать состояние масляного насоса и редукционного клапана, так как их неисправности дают схожие симптомы.

Микрометрический контроль шеек коленвала и внутреннего диаметра вкладышей позволяет определить овальность и конусность, влияющие на ресурс. Шатунные шейки изнашиваются быстрее коренных из-за меньшей площади контакта и динамических нагрузок, допустимая овальность для них – не более 0,01 мм. Коренные шейки имеют больший запас прочности, но их износ свыше 0,02 мм требует шлифовки под ремонтный размер. Измерения проводятся в двух взаимно перпендикулярных плоскостях через каждые 120° по окружности.

Использование эндоскопа с подсветкой для осмотра вкладышей без полной разборки двигателя оправдано при подозрении на локальные повреждения. Через отверстия для масляных форсунок или свечей зажигания можно оценить состояние рабочей поверхности шатунных вкладышей на предмет задиров или отслоения антифрикционного слоя. Коренные вкладыши доступны для осмотра через отверстия под датчики давления масла или после снятия масляного насоса. Метод не заменяет полноценной диагностики, но позволяет избежать ненужной разборки.

Термографический анализ с помощью тепловизора выявляет перегрев отдельных участков блока цилиндров, связанный с неравномерным износом вкладышей. Шатунные вкладыши при разрушении вызывают локальное повышение температуры на 10–15°C в зоне нижней головки шатуна, коренные – на 5–10°C в области постелей коленвала. Метод эффективен для двигателей с воздушным охлаждением или при диагностике турбированных агрегатов, где тепловые нагрузки критичны. Требует калибровки прибора по эталонным значениям для конкретной модели двигателя.
