На Ford Kuga в зависимости от поколения и года выпуска применяются разные системы усилителя рулевого управления. В первом поколении (2008–2012) использовался гидравлический усилитель руля (ГУР), работающий от насоса, приводимого ремнем двигателя. Эта система отличается простотой конструкции, но требует регулярного контроля уровня жидкости (спецификация WSS-M2C204-A2) и состояния шлангов. При появлении гула или течи рекомендуется проверять насос и рейку – частые проблемы связаны с износом сальников и подшипников.
Второе поколение (2013–2019) и рестайлинговые версии получили электроусилитель руля (ЭУР), интегрированный в рулевую колонку или рейку. На моделях с двигателями 1.5 EcoBoost и 2.0 TDCi чаще встречается электромеханический усилитель (EPS), который не требует обслуживания жидкостью, но чувствителен к перепадам напряжения. Типичные неисправности – ошибки по датчику крутящего момента (код P0550) или отказ мотор-редуктора. При замене важно использовать оригинальные запчасти (артикул 1703805 для рейки) или проверенные аналоги (ZF, TRW).
Третье поколение (с 2020 года) оснащается усовершенствованным ЭУР с адаптивной системой, которая регулирует усилие в зависимости от скорости и режима вождения. На моделях с полным приводом и пакетом Adaptive Steering усилитель интегрирован с системой подруливания задних колес. При диагностике обращайте внимание на программное обеспечение – обновление ПО (через IDS или Forscan) может устранить рывки при вращении руля. Для самостоятельной проверки используйте сканер с поддержкой протокола CAN – ошибки по цепи питания (U0100, U0121) часто указывают на проблемы с блоком управления.
При выборе запчастей учитывайте VIN-код автомобиля – на Ford Kuga разных рынков (Европа, США, Азия) могут применяться разные модификации усилителей. Для ГУР подходят жидкости Pentosin CHF 202 или Febi 06162, но смешивать их не рекомендуется. При замене ЭУР проверяйте совместимость с прошивкой – неоригинальные блоки могут вызывать конфликты с системой стабилизации. Если руль стал тяжелее после замены аккумулятора, выполните инициализацию усилителя через диагностический сканер.
Типы усилителей руля, применяемые в моделях Форд Куга
Первое поколение Ford Kuga (2008–2012) комплектовалось исключительно гидравлическим усилителем руля (ГУР). Система использовала насос с ременным приводом от двигателя, что обеспечивало стабильное усилие на руле даже на низких оборотах. Однако ГУР требовал регулярного обслуживания: проверки уровня жидкости (спецификация WSS-M2C204-A2) каждые 30 000 км и замены при пробеге 80 000–100 000 км. Износ насоса или рейки часто проявлялся гулом при повороте руля или подтеканием жидкости – в таких случаях рекомендовалась диагностика на специализированном стенде.
С 2013 года на Ford Kuga второго поколения (и последующих) стал устанавливаться электрический усилитель руля (ЭУР). Модели с двигателями EcoBoost 1.5 и 2.0 оснащались системой EPAS (Electric Power Assisted Steering) от компании ZF TRW, которая адаптировала усилие в зависимости от скорости и режима вождения. ЭУР не требует технического обслуживания, но чувствителен к перепадам напряжения и состоянию аккумулятора. При появлении ошибок типа U0100 или C1B00 в бортовом компьютере необходимо проверять блок управления EPS (расположен под капотом у правой стойки) и датчик крутящего момента на рулевой колонке.
На рестайлинговых версиях Kuga 2016–2020 годов встречается комбинированная система Active Park Assist 2.0, где ЭУР интегрирован с парктрониками и камерами для полуавтономного маневрирования. В случае неисправности рулевого управления (например, закусывание или неравномерное усилие) первым делом проверяют предохранитель F67 (10A) в блоке салона и обновляют ПО модуля EPS через Ford IDS или Forscan. Для моделей с адаптивным круиз-контролтом критически важна калибровка датчика угла поворота руля после замены рулевой рейки или ЭУР – процедура выполняется только с помощью диагностического сканера.
Как определить тип усилителя руля по году выпуска автомобиля
На Ford Kuga устанавливались три основных типа усилителей рулевого управления: гидравлический (ГУР), электрогидравлический (ЭГУР) и электрический (ЭУР). Разделение по годам выпуска не всегда однозначно, но существуют четкие закономерности, зависящие от поколения и рынка сбыта.
Первое поколение (2008–2012) комплектовалось преимущественно гидравлическим усилителем. Исключение – модели для североамериканского рынка, где с 2011 года начали устанавливать ЭГУР. Проверка проста: наличие насоса ГУР под капотом (обычно с ременным приводом от двигателя) указывает на гидравлическую систему. Если насос отсутствует, но есть отдельный электромотор рядом с рулевым механизмом – это ЭГУР.
Второе поколение (2013–2019) перешло на электрические усилители, но с нюансами. Модели 2013–2016 годов для Европы и России оснащались ЭУР с датчиком крутящего момента на рулевом валу. На автомобилях с двигателями EcoBoost 1.5 и 2.0 (2017–2019) применялась усовершенствованная версия ЭУР с адаптивным алгоритмом, реагирующим на скорость. Отличить можно по отсутствию бачка гидроусилителя и наличию электрического разъема на рулевой рейке.
Третье поколение (с 2020 года) использует исключительно ЭУР с интегрированным блоком управления. Здесь важно учитывать комплектацию: базовые версии имеют упрощенную систему, а топовые (например, ST-Line) – адаптивный усилитель с настройками через мультимедийный интерфейс. Проверить тип можно через диагностический сканер: в блоке управления EPS (Electric Power Steering) будет указан код системы, соответствующий году выпуска.
Для точной идентификации недостаточно только года – критически важен VIN-код. Первые семь символов (WMI) содержат информацию о заводе и рынке, а 8–10 (VDS) – о модели и комплектации. Например, VIN с префиксом WF0KXXGCBK указывает на Kuga второго поколения (2013–2016) с ЭУР, а X9FXXEEB – на первое поколение (2011–2012) с ЭГУР для США.
- 2008–2010: ГУР (все рынки).
- 2011–2012: ГУР (Европа, Россия), ЭГУР (США, Канада).
- 2013–2016: ЭУР (все рынки, кроме отдельных версий для Азии с ГУР).
- 2017–2019: ЭУР с адаптивным управлением (Европа, Россия), ЭУР базовой версии (остальные рынки).
- С 2020: ЭУР с интегрированным блоком (все рынки).
Если VIN недоступен, осмотрите рулевую рейку. На ГУР и ЭГУР присутствуют шланги высокого давления и бачок с жидкостью (обычно красного или желтого цвета). На ЭУР рейка компактнее, без гидравлических магистралей, но с электрическим разъемом и датчиком угла поворота. Также проверьте наличие предохранителя EPS в блоке: его отсутствие – верный признак гидравлической системы.
Для диагностики через OBD-II используйте сканеры с поддержкой протокола Ford (например, FORScan). В разделе «Модули» найдите блок EPS или PSCM (Power Steering Control Module). В параметрах будут указаны тип системы (например, «Electric Power Steering» или «Electro-Hydraulic Power Steering») и версия ПО, которая коррелирует с годом выпуска. На моделях 2017+ с адаптивным ЭУР в списке параметров появятся настройки чувствительности.
Запчасти для разных типов усилителей не взаимозаменяемы. Например, рулевая рейка от Kuga 2015 года (ЭУР) не подойдет к модели 2010 года (ГУР) даже при одинаковом кузове. При замене учитывайте не только год, но и код двигателя: на моторах 1.6 TDCi (2013–2016) использовалась рейка с другим передаточным числом, чем на 2.0 EcoBoost. Всегда сверяйте артикулы деталей по каталогам (например, Ford ETIS) с указанием VIN.
Отличия электрического и гидравлического усилителя руля на Форд Куга
На Форд Куга устанавливались два типа усилителей руля: гидравлический (ГУР) и электрический (ЭУР). ГУР использовался на моделях до 2013 года, включая первое поколение (2008–2012), и частично на ранних версиях второго поколения. ЭУР стал стандартным решением с 2013 года, начиная с рестайлинга второго поколения, и применяется на всех последующих версиях, включая третье поколение (2019–н.в.). Основное отличие – принцип работы: ГУР использует гидравлическое давление, создаваемое насосом, а ЭУР – электродвигатель, управляемый блоком управления.
ГУР на Форд Куга требует регулярного обслуживания: замены жидкости каждые 60–80 тыс. км и контроля состояния шлангов, насоса и рейки. Жидкость со временем теряет свойства, что приводит к шуму при повороте руля, утечкам и повышенному износу компонентов. ЭУР не нуждается в замене рабочей среды, но его ресурс зависит от условий эксплуатации. Электромотор и датчики положения руля могут выйти из строя при частых ударах о бордюры или агрессивном вождении, что проявляется в виде рывков руля или ошибок на приборной панели.
Энергоэффективность – ключевое преимущество ЭУР. ГУР постоянно потребляет мощность двигателя, так как насос работает даже на прямой траектории, снижая КПД на 3–5%. ЭУР включается только при повороте руля, что экономит топливо (до 0,3–0,5 л/100 км в городском цикле). На Форд Куга с ЭУР также доступны дополнительные функции: активный возврат руля в нулевое положение, адаптивное усилие в зависимости от скорости и интеграция с системами помощи водителю (например, Lane Keeping Assist).
Ремонтопригодность и стоимость обслуживания различаются кардинально. ГУР дешевле в ремонте: замена насоса обойдется в 15–25 тыс. рублей, рейки – 30–50 тыс. рублей. ЭУР ремонтировать сложнее: стоимость блока управления или электромотора может достигать 70–100 тыс. рублей, а диагностика требует специализированного оборудования. Однако ЭУР реже выходит из строя при соблюдении условий эксплуатации. Владельцам Форд Куга с ГУР рекомендуется проверять уровень жидкости каждые 10 тыс. км, а с ЭУР – следить за состоянием проводки и разъемов, особенно в зимний период.
Выбор между ГУР и ЭУР на вторичном рынке зависит от приоритетов. Если важна надежность и простота ремонта, ГУР подойдет для автомобилей с пробегом свыше 150 тыс. км. Для современных версий Форд Куга (с 2013 года) ЭУР – единственный вариант, но при покупке б/у стоит проверить историю ошибок по рулевому управлению и состояние подрулевых датчиков. В обоих случаях критически важно избегать перегрева: для ГУР – не держать руль в крайнем положении дольше 10 секунд, для ЭУР – не игнорировать предупреждения о перегрузке системы.
Где находится блок управления усилителем руля в Форд Куга
Блок управления электроусилителем руля (EPS) на Форд Куга расположен под передней панелью, в непосредственной близости к рулевой колонке. В большинстве модификаций (включая модели 2013–2020 годов) он закреплён на кронштейне слева от педального узла, за пластиковой накладкой под рулевым колесом. Для доступа необходимо демонтировать нижнюю часть панели приборов, предварительно отсоединив минусовую клемму аккумулятора и сняв кожух рулевой колонки.
На моделях с 2020 года (второе поколение, платформа C2) блок EPS интегрирован в модуль рулевой рейки и находится под капотом, с правой стороны моторного отсека. Он установлен на рейке в сборе с электродвигателем усилителя, что упрощает диагностику, но усложняет замену – требуется частичный демонтаж защиты двигателя и воздуховодов. Крепление осуществляется тремя болтами Torx T30, а электрический разъём фиксируется защёлкой.
При поиске блока обратите внимание на маркировку: на корпусе должна быть надпись «EPS Control Module» или артикул, начинающийся с «17955» (для ранних версий) либо «18098» (для рестайлинговых моделей). Если блок неисправен, на приборной панели загорается индикатор рулевого колеса с восклицательным знаком, а в памяти ЭБУ фиксируется ошибка P0550 или U0100. Перед заменой рекомендуется проверить целостность проводки к датчику угла поворота руля (расположен на рулевой колонке) и напряжение на разъёме блока – оно должно составлять 12 В при включённом зажигании.
Для точной локализации используйте сервисную документацию Ford ETIS или схемы электропроводки для конкретного года выпуска. В рестайлинговых Куга (2017+) блок может быть скрыт за аккумуляторной полкой – в этом случае потребуется снять АКБ и её поддон. Избегайте самостоятельного ремонта блока: микросхемы чувствительны к статическому электричеству, а перепрошивка возможна только через дилерский сканер IDS.
Какие неисправности характерны для усилителя руля Форд Куга
На Форд Куга с электрическим усилителем руля (EPS) чаще всего встречаются проблемы с блоком управления (EPS ECU). Симптомы – рывки при вращении руля, самопроизвольное изменение усилия или полный отказ системы с ошибкой U0100 в диагностике. Причина – окисление контактов на разъеме или перегрев платы из-за скачков напряжения. Ремонт требует перепайки элементов или замены блока, стоимость которого на разборках начинается от 15 000 рублей.
Износ датчика положения рулевого вала (торсиона) проявляется в виде задержки реакции на поворот руля или неравномерного усилия. Ошибки C1B00 или C1B01 в бортовом компьютере подтверждают диагноз. Датчик неремонтопригоден – только замена, цена оригинальной детали около 8 000 рублей. При установке важно соблюдать калибровку через диагностический сканер, иначе система не распознает новый элемент.
Шумы при работе усилителя – скрежет, вой или стук – часто связаны с износом подшипников электродвигателя EPS. На моделях 2013–2016 годов это распространенная проблема из-за недостаточной смазки. Разборка и замена подшипников возможна, но проще заменить мотор в сборе (от 25 000 рублей). При самостоятельном ремонте важно не повредить обмотки – они чувствительны к перегреву.
Периодическое отключение усилителя с последующим восстановлением через несколько секунд указывает на нестабильное питание. Проверяют предохранитель F60 (30А) в блоке под капотом и реле R1. Если они исправны, проблема в проводке – чаще всего перетирается жгут около рулевой колонки. Восстановление контакта требует пайки и термоусадки, иначе неисправность вернется.
На автомобилях с пробегом свыше 100 000 км встречается рассинхронизация рулевого колеса и колес из-за износа червячной передачи редуктора EPS. Симптом – руль не возвращается в нулевое положение после поворота. Ремонт предусматривает замену редуктора (от 30 000 рублей) или переборку с заменой шестерен. Важно: после установки требуется адаптация через сканер, иначе ошибки не исчезнут.
Коррозия контактов на разъеме рулевой рейки – типичная проблема для Куга, эксплуатируемых в регионах с высокой влажностью. Окисление приводит к пропаданию сигнала от датчиков, что вызывает ошибки C1B02 или C1B03. Чистка контактов спиртом и нанесение диэлектрической смазки временно решает проблему, но радикально – только замена разъема или рейки в сборе.
Перегрев электродвигателя EPS возникает при длительном удержании руля в крайнем положении (например, на парковке). Система автоматически отключается для защиты, но частые перегревы сокращают ресурс мотора. На моделях 2017+ года установлен улучшенный блок с термозащитой, но на ранних версиях рекомендуется избегать длительных нагрузок и следить за уровнем заряда АКБ – низкое напряжение ускоряет износ.
Неисправности рулевой колонки (люфт, стук) часто ошибочно принимают за проблемы EPS. На деле это износ крестовины или подшипников вала. Диагностика проста: при покачивании руля вверх-вниз слышен металлический стук. Ремонт – замена колонки (от 40 000 рублей) или отдельных элементов. Важно: после замены требуется инициализация датчика угла поворота руля через диагностическое оборудование.

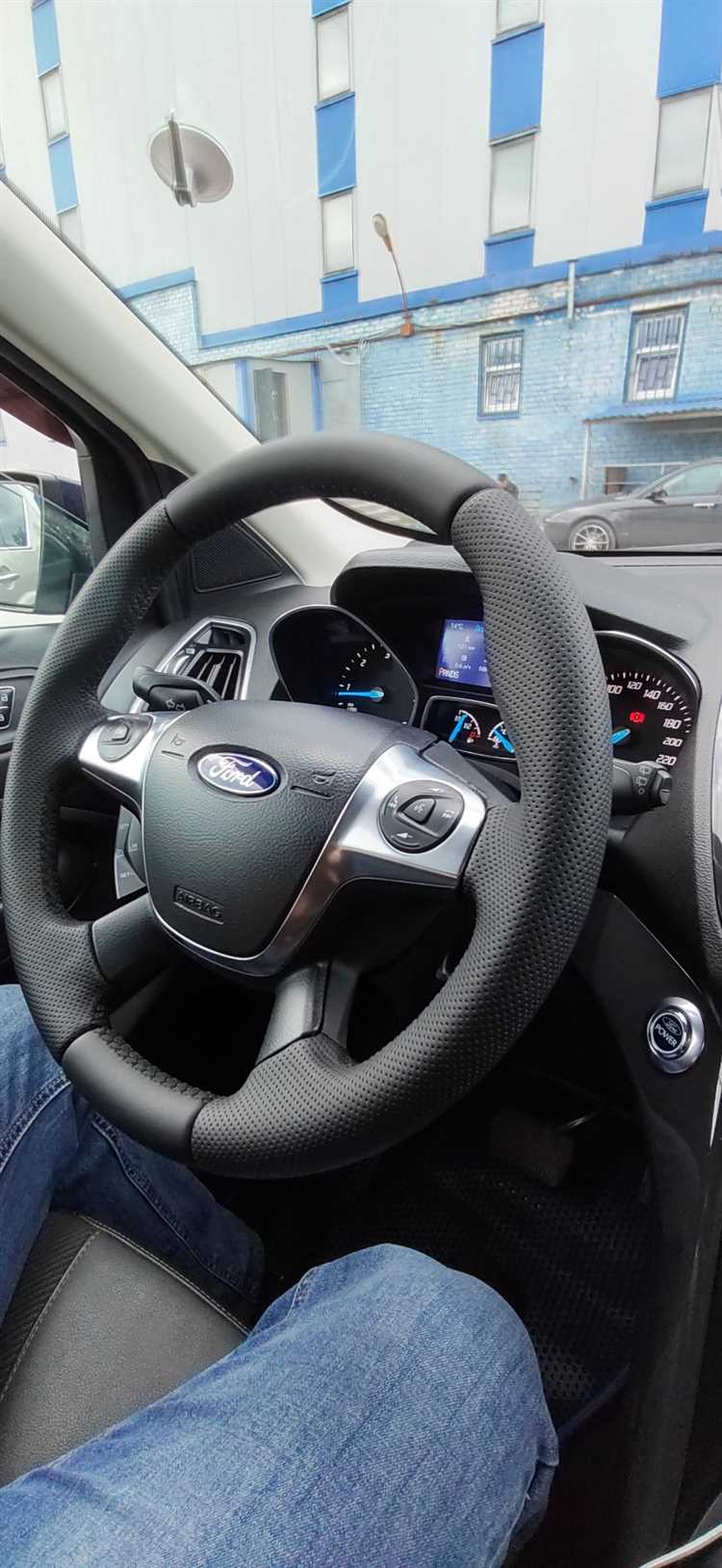

Как проверить работоспособность усилителя руля самостоятельно
На Форд Куга устанавливаются два типа усилителей руля: гидравлический (ГУР) и электрический (ЭУР). Проверка начинается с визуального осмотра. Для ГУР проверьте уровень жидкости в бачке – он должен находиться между метками «MIN» и «MAX». Если жидкость ниже минимальной отметки или имеет темный цвет с запахом гари, требуется замена. Для ЭУР осмотрите проводку и разъемы на предмет повреждений или окисления, особенно в районе блока управления под капотом или за приборной панелью.
Запустите двигатель и оставьте его работать на холостых оборотах. При ГУР поверните руль до упора в обе стороны – если слышен вой или гул, это указывает на износ насоса или недостаток жидкости. В случае ЭУР обратите внимание на индикатор на приборной панели: если загорается значок рулевого колеса с восклицательным знаком, система неисправна. Проверьте коды ошибок с помощью диагностического сканера через OBD-II разъем – для ЭУР характерны ошибки серии U или C (например, U0100, C1B00).
Проверьте работу усилителя на ходу. На скорости до 30 км/ч руль должен вращаться легко, без рывков. Если при повороте руля на месте или на малой скорости требуется значительное усилие, это признак неисправности. Для ГУР возможны утечки в шлангах или рейке, для ЭУР – проблемы с датчиком крутящего момента или электродвигателем. Обратите внимание на равномерность усилия: если руль «закусывает» в одном положении, вероятно, изношены шестерни рейки или подшипники.
Для диагностики ЭУР выполните следующую процедуру: выключите зажигание, затем включите его, не запуская двигатель. Поверните руль на 45 градусов влево и вправо – если система исправна, вы услышите характерный щелчок реле или легкий гул электромотора. Отсутствие звука или повторяющиеся щелчки указывают на неисправность блока управления или электродвигателя. На моделях с 2017 года и новее проверьте предохранитель F67 (10А) в блоке под капотом – его перегорание часто вызывает отказ ЭУР.
Проверьте давление в системе ГУР с помощью манометра. Подключите его к шлангу высокого давления (от насоса к рейке) и запустите двигатель. На холостых оборотах давление должно составлять 5–7 МПа, при повороте руля до упора – 10–12 МПа. Если давление ниже нормы, насос изношен или забит фильтр в бачке. Для ЭУР измерьте потребляемый ток мультиметром: подключите его в разрыв провода питания электродвигателя (обычно толстый красный провод). При повороте руля ток должен возрастать до 20–30 А – отсутствие изменений указывает на неисправность мотора.
Оцените состояние ремня привода насоса ГУР. Натяжение должно быть таким, чтобы при нажатии на середину ремня с усилием 10 кг прогиб составлял 10–15 мм. Трещины, расслоения или масляные пятна на ремне требуют его замены. Для ЭУР проверьте крепление электродвигателя – ослабленные болты могут вызывать вибрацию и посторонние шумы. На моделях с 2013 по 2016 год часто встречается проблема с окислением контактов в разъеме блока управления, расположенного за бардачком.
Если все проверки не выявили неисправностей, но руль вращается с трудом, проведите калибровку ЭУР. Для этого выполните следующие действия: включите зажигание, поверните руль до упора влево, затем вправо, и верните в центральное положение. Выключите зажигание на 10 секунд, затем снова включите. Если калибровка не помогла, требуется профессиональная диагностика с использованием специализированного оборудования, например, Ford IDS или Forscan.
