Где стоят заглушки на двигателе ямз 238

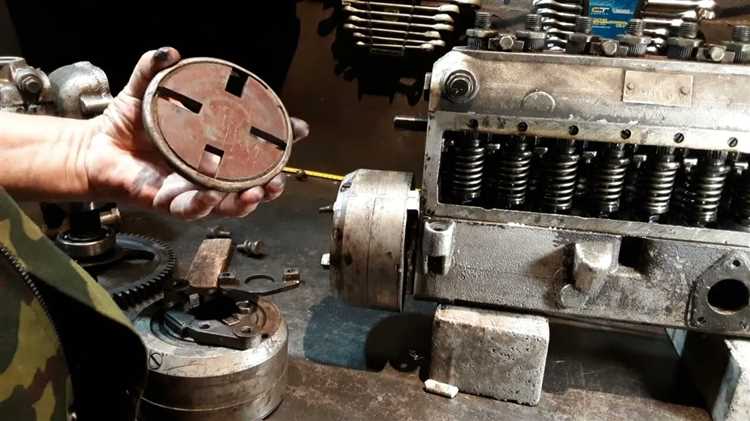

Двигатель ЯМЗ-238 оснащается несколькими технологическими заглушками, которые обеспечивают герметичность масляных, водяных и топливных каналов. Их правильное размещение критически важно для предотвращения утечек рабочих жидкостей и попадания загрязнений в систему. Основные точки установки расположены на блоке цилиндров, головках блока, масляном насосе и топливном насосе высокого давления (ТНВД).

На блоке цилиндров заглушки устанавливаются в местах подвода масла к коренным и шатунным подшипникам, а также в каналах системы охлаждения. Наиболее уязвимые точки – задняя часть блока, где размещены заглушки масляных магистралей диаметром 14 и 18 мм, и передняя часть, где закрываются каналы охлаждающей жидкости. При демонтаже важно проверять состояние уплотнительных колец, так как их износ приводит к протечкам.

Головки блока цилиндров ЯМЗ-238 имеют заглушки в каналах смазки распределительного вала и гидрокомпенсаторов. Особое внимание требуют заглушки диаметром 12 мм, расположенные на торцах головок – они часто подвержены коррозии из-за воздействия охлаждающей жидкости. При замене рекомендуется использовать заглушки из нержавеющей стали или с антикоррозийным покрытием.

Масляный насос оснащен заглушкой на корпусе, закрывающей канал редукционного клапана. Её нарушение приводит к падению давления масла в системе. На ТНВД заглушки устанавливаются на штуцерах подвода топлива и в местах подключения трубок высокого давления. При обслуживании необходимо проверять герметичность соединений, так как даже незначительные утечки топлива снижают эффективность работы двигателя.

Для замены заглушек используйте специализированный инструмент – съёмники с обратным конусом, чтобы избежать повреждения посадочных мест. Перед установкой новых заглушек очистите каналы от отложений и нанесите герметик на резьбовые соединения, если это предусмотрено конструкцией. Не допускайте перетяжки – момент затяжки для большинства заглушек не должен превышать 20–25 Н·м.

Какие заглушки используются в системе охлаждения ЯМЗ 238 и где их искать

В системе охлаждения двигателя ЯМЗ-238 применяются три основных типа заглушек: технологические, резьбовые и конические. Технологические заглушки устанавливаются в литых полостях блока цилиндров и головок для герметизации каналов после отливки. Резьбовые заглушки используются в местах, требующих периодического доступа (например, для слива охлаждающей жидкости или подключения датчиков). Конические заглушки, выполненные из стали или латуни, обеспечивают плотное прилегание без дополнительных уплотнителей и чаще всего встречаются в каналах охлаждения гильз цилиндров.

Основные места установки заглушек в системе охлаждения ЯМЗ-238:

• Блок цилиндров: технологические заглушки на боковых поверхностях (под масляным фильтром и со стороны маховика), резьбовые заглушки в нижней части для слива ОЖ.
• Головки блока цилиндров: конические заглушки в каналах охлаждения выпускных клапанов, резьбовые заглушки на торцах для подключения термостатов.
• Термостатная коробка: резьбовая заглушка для выпуска воздуха при заполнении системы.
• Водяной насос: технологическая заглушка на корпусе для герметизации литейного канала.

Для поиска заглушек используйте заводскую документацию (например, каталог деталей ЯМЗ-238) или визуальный осмотр двигателя. Технологические заглушки часто скрыты под слоем грязи или краски – их расположение можно определить по характерным выступам или углублениям на блоке. Резьбовые заглушки легко идентифицируются по шестигранным головкам или шлицам под отвёртку. Конические заглушки обычно утоплены в каналы и требуют аккуратного извлечения специальным съёмником.

При замене заглушек учитывайте материал и тип уплотнения. Технологические заглушки часто запрессовываются с применением герметика – для их демонтажа используйте ударную отвёртку или пресс. Резьбовые заглушки с резиновыми кольцами требуют замены уплотнителя при установке. Конические заглушки перед установкой смазывайте герметиком для предотвращения протечек. Всегда проверяйте состояние каналов после извлечения заглушек – коррозия или накипь могут потребовать промывки системы.

Точки установки технологических заглушек на блоке цилиндров двигателя

На блоке цилиндров ЯМЗ-238 технологические заглушки устанавливаются в трех ключевых зонах: каналы системы смазки, полости охлаждения и резьбовые отверстия под датчики. В масляной магистрали заглушки монтируются в отверстия под масляные форсунки охлаждения поршней (M14×1,5) и в каналы подачи масла к коренным подшипникам (M12×1,25). Для герметизации полостей охлаждения используются заглушки диаметром 20 мм в передней и задней стенках блока, а также в отверстиях под термостат (M22×1,5). Резьбовые заглушки M16×1,5 ставятся в отверстия под датчики давления масла и температуры охлаждающей жидкости.

Особое внимание требуют заглушки в каналах охлаждения гильз цилиндров. Они располагаются в нижней части блока (диаметр 18 мм) и предотвращают утечку антифриза при демонтаже головки блока. При установке необходимо использовать герметик Loctite 574 или аналогичный анаэробный состав, нанося его тонким слоем на резьбу или посадочную поверхность. Заглушки в масляных каналах должны выдерживать давление до 10 кгс/см² – для них рекомендуется применять стальные заглушки с уплотнительными кольцами из маслостойкой резины.

Перед монтажом заглушек проверяйте состояние резьбы и посадочных мест: забоины, коррозия или остатки старого герметика недопустимы. Для резьбовых заглушек момент затяжки составляет 25–30 Н·м (M12–M16) и 40–45 Н·м (M22). Превышение этих значений приводит к деформации блока или срыву резьбы. После установки проводите опрессовку системы охлаждения давлением 1,5 атм и проверку масляных каналов на герметичность.

Заглушки масляной системы: расположение и назначение на ЯМЗ 238

На двигателе ЯМЗ-238 заглушки масляной системы выполняют критические функции герметизации каналов и предотвращения утечек смазочного материала. Основные точки установки расположены на блоке цилиндров, крышке распределительных шестерен и масляном насосе. В блоке цилиндров заглушки закрывают технологические отверстия, оставшиеся после отливки или механической обработки, – например, в районе 3-го и 7-го цилиндров, где каналы масляной магистрали соединяются с коренными подшипниками.

Крышка распределительных шестерен содержит две ключевые заглушки: одна – на передней стенке, перекрывающая канал подачи масла к шестерням привода ТНВД, вторая – на боковой поверхности, герметизирующая канал слива масла из головки блока. Обе заглушки изготавливаются из стали с резиновым уплотнительным кольцом и требуют замены при появлении течей или при капитальном ремонте двигателя.

Масляный насос ЯМЗ-238 оснащен заглушкой на корпусе, закрывающей канал редукционного клапана. Эта деталь регулирует давление в системе, и ее герметичность напрямую влияет на стабильность смазки подшипников коленвала. При демонтаже насоса заглушку необходимо осматривать на предмет коррозии или деформации – даже незначительные повреждения ведут к падению давления масла на 0,2–0,3 кгс/см².

В нижней части блока цилиндров, рядом с масляным фильтром, расположена заглушка канала перепуска масла при засорении фильтрующего элемента. Ее конструкция предусматривает обратный клапан, предотвращающий слив масла из системы при остановке двигателя. При замене фильтра рекомендуется проверять состояние заглушки: износ уплотнительного кольца или заклинивание клапана приводят к работе двигателя на неочищенном масле.

На задней стенке блока цилиндров установлена заглушка канала подачи масла к турбокомпрессору (для модификаций ЯМЗ-238 с турбонаддувом). Ее особенность – увеличенный диаметр (18 мм против стандартных 12–14 мм) и усиленное крепление, так как давление в этом канале достигает 6–7 кгс/см². При ремонте турбины заглушку необходимо снимать с особой осторожностью: повреждение резьбы или уплотнительной поверхности ведет к необратимому падению давления в системе смазки турбокомпрессора.

Техническое обслуживание заглушек включает визуальный осмотр на предмет течей, проверку момента затяжки (для резьбовых заглушек – 20–25 Н·м) и замену уплотнительных колец при каждом демонтаже. Использование герметиков недопустимо: они нарушают тепловое расширение деталей и могут попасть в масляные каналы. При обнаружении коррозии или механических повреждений заглушки подлежат немедленной замене – стоимость детали не превышает 150 рублей, но последствия ее отказа критичны для ресурса двигателя.

Где находятся заглушки топливной аппаратуры и как их правильно демонтировать

На двигателе ЯМЗ-238 заглушки топливной аппаратуры расположены в трех ключевых зонах: на топливном насосе высокого давления (ТНВД), форсунках и топливопроводах. На ТНВД заглушки устанавливаются на штуцерах подвода и отвода топлива (обычно с торца насоса, рядом с регулятором) и на дренажных отверстиях корпуса. Форсунки закрываются заглушками на входных штуцерах, а также на сливных каналах обратки. В топливопроводах заглушки ставятся на свободные концы трубок после демонтажа форсунок или при консервации системы.

Для демонтажа заглушек используйте специализированный инструмент: шестигранные ключи на 8 или 10 мм для резьбовых заглушек ТНВД, плоскогубцы с узкими губками для пластиковых заглушек форсунок и съемник для закисших металлических заглушек топливопроводов. Перед снятием сбросьте давление в системе, отсоединив топливоподкачивающий насос или ослабив штуцер на фильтре тонкой очистки. При работе с заглушками на форсунках предварительно очистите посадочные места от грязи и нагара, чтобы избежать попадания абразива в топливные каналы.

Особое внимание уделите заглушкам на дренажных отверстиях ТНВД – они часто прикипают из-за маслянистых отложений. Нанесите проникающую смазку (например, WD-40) за 10–15 минут до демонтажа, затем аккуратно выкрутите заглушку против часовой стрелки, удерживая корпус насоса ключом на 19 мм. Если резьба сорвана, используйте экстрактор для извлечения остатков. После снятия заглушек промойте каналы сжатым воздухом и установите новые уплотнительные кольца (артикул 238-1111040 для ТНВД), смазав их дизельным топливом перед монтажом.

Особенности установки заглушек на крышке распределительных шестерен

Крышка распределительных шестерен двигателя ЯМЗ-238 имеет два технологических отверстия под заглушки: одно диаметром 16 мм (для слива масла из полости шестерен) и второе – 8 мм (для контроля давления). Заглушки устанавливаются на резьбе М16×1,5 и М8×1,25 соответственно, с обязательным применением герметика анаэробного типа (например, Loctite 574 или аналог). Использование силиконовых герметиков недопустимо из-за низкой стойкости к маслу и вибрации.

Перед установкой резьбовые отверстия крышки очищают от старого герметика и масляных отложений металлической щеткой и растворителем (бензин «Калоша» или ацетон). Контроль чистоты резьбы проводят визуально и на ощупь – поверхность должна быть сухой, без заусенцев и остатков стружки. При наличии повреждений резьбу восстанавливают метчиком соответствующего размера.

Заглушка М16×1,5 комплектуется медной уплотнительной шайбой толщиной 1,5 мм. Шайбу перед установкой отжигают для восстановления пластичности (нагрев до 600°C с последующим охлаждением на воздухе). Затяжку производят моментом 45–55 Н·м, превышение приводит к деформации крышки или срыву резьбы. Заглушка М8×1,25 затягивается моментом 12–15 Н·м без уплотнительной шайбы.

При установке заглушек на снятой крышке шестерен проверяют соосность отверстий с масляными каналами блока цилиндров. Допустимое смещение – не более 0,2 мм. Контроль проводят с помощью калиброванного щупа или индикатора часового типа. В случае несоответствия крышку дорабатывают шабером или заменяют.

После затяжки заглушек крышку шестерен опрессовывают маслом под давлением 0,4 МПа в течение 5 минут. Течь или «потение» по резьбе свидетельствует о некачественной герметизации. В таких случаях заглушки демонтируют, очищают и устанавливают повторно с новым герметиком. Повторное использование уплотнительных шайб не допускается.

На двигателях ЯМЗ-238НД и ЯМЗ-238ДЕ заглушка М8×1,25 может отсутствовать – вместо неё устанавливается датчик давления масла. В этом случае резьбовое отверстие глушат пробкой-заглушкой с конической резьбой К1/8″ и уплотнительной лентой ФУМ. Момент затяжки – 18–22 Н·м.

При эксплуатации двигателя в условиях повышенной запылённости (сельхозтехника, карьерные самосвалы) рекомендуется дополнительно защищать заглушки от внешних загрязнений. Для этого используют металлические колпачки с резиновым уплотнением или наносят на резьбу слой консистентной смазки (ЦИАТИМ-221) после установки.

В таблице приведены типы заглушек и их аналоги для двигателей ЯМЗ-238:

Заглушки впускного и выпускного коллекторов: места крепления и типы

На двигателе ЯМЗ-238 заглушки впускного коллектора устанавливаются в двух ключевых точках: на торцевых фланцах коллектора (со стороны блока цилиндров) и на технологических отверстиях под датчики или системы рециркуляции. Первые – металлические, с резиновым уплотнением, фиксируются болтами М10×1,25 с моментом затяжки 25–30 Н·м. Вторые – чаще пластиковые или алюминиевые, с резьбой М14×1,5 или М16×1,5, герметизируются анаэробным герметиком типа Loctite 574. При демонтаже проверяйте состояние уплотнительных колец: трещины или деформация требуют замены.

Выпускной коллектор ЯМЗ-238 комплектуется заглушками двух типов:

• Глухие фланцевые – для перекрытия неиспользуемых патрубков турбонаддува (диаметр 60–80 мм, крепление на 4 болта М12×1,75, уплотнение – медная прокладка).
• Резьбовые – для заглушки отверстий под датчики кислорода или температуры (резьба М18×1,5, материал – нержавеющая сталь AISI 304).

При установке резьбовых заглушек используйте динамометрический ключ (момент 40–45 Н·м) и термостойкий герметик Permatex Ultra Copper. Избегайте перетяжки – это приводит к срыву резьбы в чугунном корпусе коллектора.

Особое внимание уделяйте заглушкам на стыке коллекторов с турбокомпрессором. Здесь применяются конические заглушки с уплотнительным кольцом из жаропрочной резины (температурный диапазон до +350°C). При замене обязательно очищайте посадочные поверхности от нагара и остатков старого герметика – даже микроскопические частицы нарушают герметичность. Для профилактики течей рекомендуется обновлять заглушки каждые 100 000 км пробега или при каждом снятии коллектора.

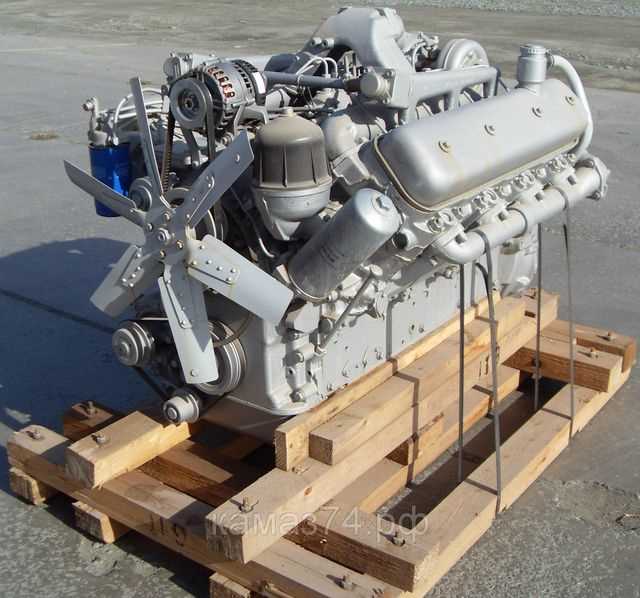

Как проверить герметичность заглушек на корпусе турбокомпрессора

Перед началом проверки демонтируйте турбокомпрессор с двигателя ЯМЗ-238, соблюдая последовательность: отсоедините патрубки системы наддува, открутите крепёжные болты (М10×1,25, момент затяжки 45–55 Н·м) и снимите агрегат. Осмотрите заглушки на корпусе компрессора и турбины – они расположены в местах технологических отверстий, закрытых резьбовыми или прессованными пробками. Обратите внимание на следы масла, копоти или коррозии вокруг заглушек: это косвенные признаки разгерметизации.

Для проверки герметичности используйте метод опрессовки воздухом. Подключите компрессор к впускному патрубку турбокомпрессора через переходник с манометром (давление не более 0,3 МПа). Погрузите корпус в ёмкость с водой или нанесите мыльный раствор на места установки заглушек. Пузырьки воздуха укажут на негерметичность. Особое внимание уделите заглушкам на корпусе турбины – они подвержены термическим нагрузкам до 700°C и часто деформируются.

При обнаружении утечки замените заглушку. Для резьбовых пробок (например, М14×1,5) используйте новые детали с медной или алюминиевой прокладкой, предварительно обезжирив посадочное место. Прессованные заглушки (диаметром 8–12 мм) выпрессовывайте специальным съёмником, избегая ударов по корпусу. Установите новые заглушки с применением герметика Loctite 574 или аналогичного, стойкого к маслу и высоким температурам. Затяжку резьбовых пробок производите динамометрическим ключом (момент 20–25 Н·м).

После установки заглушек повторите опрессовку. Если утечки отсутствуют, соберите турбокомпрессор, заменив уплотнительные кольца на валу (номер по каталогу 238-1118020-А). При монтаже на двигатель используйте новые прокладки под фланцы (толщина 0,8–1,0 мм) и затяните болты крест-накрест с моментом 45–55 Н·м. Запустите двигатель и проконтролируйте давление наддува на холостом ходу – оно должно составлять 0,05–0,08 МПа.

Для профилактики проверяйте герметичность заглушек каждые 50 000 км пробега или при появлении признаков падения мощности, повышенного расхода масла (более 0,5 л/1000 км) или дымления из выхлопной трубы. Храните снятые заглушки в герметичной таре с силикагелем, чтобы избежать коррозии резьбы и посадочных поверхностей.
