Строчный трансформатор (ТДКС) – компонент, который чаще всего ассоциируется с кинескопными телевизорами и мониторами. Однако его конструкция и электрические характеристики открывают возможности для создания устройств, выходящих за рамки стандартного применения. Вторичная обмотка трансформатора способна генерировать высокое напряжение до 25–30 кВ, а первичная – работать на частотах 15–100 кГц, что делает его идеальным источником для экспериментов с плазмой, электромагнитными полями и импульсными схемами.
Перед началом работы с ТДКС необходимо учитывать ключевые параметры: тип сердечника (ферритовый или Ш-образный), количество витков обмоток и допустимую мощность. Например, трансформаторы от старых телевизоров «Рубин» или «Горизонт» имеют выходное напряжение 20–24 кВ, что подходит для создания катушек Тесла малой мощности. Для поделок, требующих стабильного низковольтного питания (5–12 В), можно использовать первичную обмотку с дополнительным выпрямителем на диодах Шоттки.
Безопасность при работе с высоким напряжением критически важна. Даже после отключения от сети конденсаторы в цепи ТДКС могут сохранять заряд до нескольких часов. Рекомендуется использовать разрядные резисторы на 1–10 МОм и работать в диэлектрических перчатках. Для изоляции высоковольтных участков подойдет эпоксидная смола или термоусадочные трубки с классом изоляции не ниже 30 кВ.
Ниже рассмотрены 15 проектов, где строчный трансформатор становится основой для функциональных устройств или декоративных объектов. Каждый из них требует минимального набора инструментов: паяльник, мультиметр, кусачки и базовые радиодетали (резисторы, конденсаторы, транзисторы). Для сложных схем потребуется осциллограф, чтобы контролировать форму сигнала и избежать перегрузки обмоток.
Как безопасно разобрать строчный трансформатор для поделок
Основные этапы разборки:
- Отсоедините трансформатор от платы, перерезав провода кусачками или отпаяв их паяльником мощностью 60–80 Вт. Изолируйте оголенные концы термоусадочной трубкой или изолентой.
- Снимите пластиковый или металлический кожух, открутив винты крестовой отверткой (обычно 2–4 шт.). Если корпус залит компаундом, аккуратно срежьте его ножом или нагрейте строительным феном до 150–180°C для размягчения.
- Извлеките ферритовый сердечник, разделив его половины. Для этого вставьте тонкую отвертку в зазор между ними и осторожно подденьте – сердечник часто склеен эпоксидной смолой, поэтому может потребоваться легкое постукивание молотком.
После разборки проверьте обмотки на целостность: прозвоните их мультиметром в режиме омметра. Сопротивление первичной обмотки (толстый провод) должно составлять 0,5–5 Ом, вторичной (тонкий провод) – 10–100 Ом. Если показания близки к нулю или бесконечности, обмотка повреждена. Храните ферритовые сердечники вдали от магнитов и металлических предметов – они хрупкие и легко раскалываются при ударах.
Инструменты и материалы, необходимые для работы с трансформатором
Для разборки и модификации строчного трансформатора потребуется набор отвёрток с изолированными ручками: крестовая PH2 для винтов корпуса и плоская 3–5 мм для фиксации контактов. Магнитные наконечники ускорят работу с мелкими крепёжными элементами, но их использование недопустимо при наличии ферритовых сердечников – остаточный магнетизм исказит характеристики трансформатора.
Мультиметр с функцией измерения сопротивления (до 200 Ом) и переменного напряжения (до 1000 В) позволит прозвонить обмотки, выявить короткозамкнутые витки и проверить целостность изоляции. Для точной диагностики высоковольтной части пригодится осциллограф с пробником 10:1 и полосой пропускания от 20 МГц – он покажет форму импульсов и наличие паразитных колебаний.
Провода для перемотки: эмалированный медный провод ПЭТВ-2 диаметром 0,1–0,5 мм (в зависимости от требуемой мощности) и многожильный провод МГТФ сечением 0,35–0,75 мм² для внешних соединений. Для высоковольтных обмоток подойдёт провод ПЭЛШО с двойной шёлковой изоляцией или провод в стекловолоконной оплётке, выдерживающий напряжение до 10 кВ.
Вспомогательные инструменты: пинцет с антистатическим покрытием для работы с мелкими деталями, кусачки с прецизионными лезвиями для резки проводов без заусенцев, наждачная бумага P400–P800 для зачистки контактов. Для намотки катушек вручную пригодится самодельный станок из деревянной рейки с вращающимся шпинделем или механический намоточный станок с счётчиком витков.
Средства защиты: диэлектрические перчатки с классом защиты не ниже 1000 В, защитные очки с боковыми экранами и респиратор с фильтром класса FFP2 при работе с эпоксидными смолами или стекловолокном. Рабочее место должно быть оборудовано заземлённым антистатическим ковриком и вытяжкой для удаления паров флюса и изоляционных материалов.

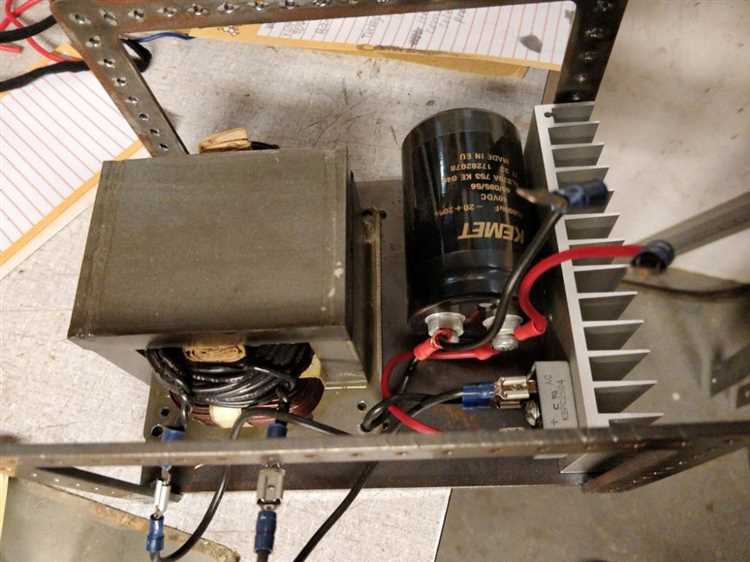

Создание высоковольтного источника питания для самодельных устройств
Для практического применения в самодельных устройствах (например, ионизаторах или электростатических фильтрах) выходное напряжение регулируют изменением частоты генератора или подключением делителя на резисторах 10–50 МОм. Измерять высокое напряжение можно киловольтметром или косвенно – по длине искрового разряда: 1 мм пробоя в воздухе соответствует примерно 3 кВ. Не используйте трансформаторы с поврежденной изоляцией или следами перегрева – это снижает КПД и повышает риск короткого замыкания.
Пошаговая сборка плазменного шара из деталей трансформатора
Возьмите вторичную обмотку строчного трансформатора (ТВС) с напряжением 12–24 В и удалите сердечник. Оставьте только катушку с медным проводом диаметром 0,2–0,3 мм – она станет источником высокого напряжения. Подключите первичную обмотку к блоку питания на 12 В через диодный мост (например, 1N4007) и конденсатор 100 мкФ для сглаживания пульсаций. На выходе вторичной обмотки закрепите металлический шарик диаметром 30–50 мм из алюминия или латуни – он будет центральным электродом. Изолируйте все соединения термоусадочной трубкой или лентой ПВХ, чтобы избежать пробоев.
Подключите собранную конструкцию к источнику питания и постепенно увеличивайте напряжение до появления разрядов. Оптимальный режим работы – 5–15 кВ при токе 1–5 мА. Для стабилизации разряда добавьте резистор 1–5 МОм последовательно с центральным электродом. Если плазма не образуется, проверьте герметичность колбы и давление газа. Для усиления эффекта нанесите на внутреннюю поверхность колбы тонкий слой люминофора (например, сульфид цинка) – он будет светиться под действием ультрафиолета от разряда.
Изготовление катушки Тесла на базе строчного трансформатора
Строчный трансформатор от старого телевизора (например, ТВС-110Л6 или аналоги) – основа для компактной катушки Тесла мощностью до 50 кВ. Первичная обмотка трансформатора остаётся без изменений, вторичную заменяют на катушку из 500–800 витков эмалированного провода диаметром 0,2–0,3 мм. Намотку ведут на цилиндрическом каркасе диаметром 50–70 мм (подойдёт ПВХ-труба или пластиковая бутылка) с шагом 0,5 мм между витками. Концы обмотки фиксируют термоклеем, а поверхность покрывают лаком для защиты от пробоев.
Для схемы потребуются:
- Транзистор IRFP460 или аналогичный MOSFET с током стока ≥20 А и напряжением ≥500 В.
- Резистор 10 кОм и потенциометр 50 кОм для настройки частоты.
- Конденсатор 10–47 нФ на напряжение ≥630 В (например, К78-2).
- Диод UF4007 для защиты транзистора от обратных токов.
Питание подают от блока на 12–24 В с током ≥5 А. Частоту генерации подбирают экспериментально, вращая потенциометр до появления устойчивых разрядов длиной 3–10 см.
Безопасность критична: работайте в сухом помещении, используйте изолированные инструменты и держитесь на расстоянии от высоковольтных цепей. Заземлите вторичную обмотку через резистор 1 МОм для снижения риска пробоя на корпус. При первых запусках ограничивайте ток источника до 2 А, чтобы избежать перегрева транзистора. Для стабилизации разрядов добавьте тороидальный электрод из алюминиевой фольги диаметром 100–150 мм на вершину катушки.
Как сделать миниатюрный сварочный аппарат из трансформатора
Для сборки миниатюрного сварочного аппарата подойдет строчный трансформатор от старого телевизора или монитора с ЭЛТ. Оптимальный вариант – трансформатор с первичной обмоткой на 220 В и вторичной на 6–12 В, но с высоким током (не менее 5 А). Проверьте сопротивление вторичной обмотки: если оно меньше 0,5 Ом, трансформатор пригоден. Избегайте моделей с ферритовыми сердечниками – они не выдержат длительной нагрузки.
Снимите вторичную обмотку, оставив только первичную. Намотайте новую вторичную обмотку медным проводом сечением 10–16 мм². Количество витков зависит от требуемого напряжения: для сварки тонкого металла (0,5–1 мм) достаточно 3–5 витков, для более толстого (до 2 мм) – 6–8. Используйте провод в силиконовой изоляции или обмотайте его термостойкой лентой, чтобы избежать короткого замыкания.
Для регулировки тока добавьте в цепь первичной обмотки диммер или тиристорный регулятор мощностью не менее 2 кВт. Альтернатива – балластный резистор из нихромовой проволоки диаметром 1,5–2 мм, намотанной на керамический стержень. Сопротивление подбирайте экспериментально: при токе 30–50 А падение напряжения на резисторе должно составлять 5–10 В.
Изготовьте электрододержатель из медного прутка диаметром 8–10 мм. Заточите конец под углом 30–40° для лучшего контакта с электродом. Зажмите электрод в держателе с помощью винтового зажима или пружинного механизма. Для защиты рук используйте изоляционную рукоятку из текстолита или термостойкого пластика. Длина кабеля от трансформатора до держателя не должна превышать 1,5 м – это снизит потери напряжения.
В качестве электродов подойдут угольные стержни от старых батареек или сварочные электроды диаметром 1,6–2 мм. Для сварки тонкого металла используйте электроды с рутиловым покрытием (АНО-21, МР-3). Перед работой зачистите место сварки до металлического блеска и зафиксируйте детали струбцинами. Начинайте сварку с тока 20–30 А, постепенно увеличивая его до появления стабильной дуги.
Охлаждение трансформатора – критически важный момент. Установите на сердечник вентилятор от компьютерного блока питания или процессорный кулер. Направьте поток воздуха на обмотки и сердечник. При длительной работе (более 30 секунд) делайте паузы для остывания. Если трансформатор перегревается, уменьшите ток или увеличьте сечение провода вторичной обмотки.
Для безопасности подключите аппарат через автоматический выключатель на 16 А и УЗО с током утечки 30 мА. Используйте сварочную маску с защитным стеклом не ниже 9 DIN. Работайте в хорошо проветриваемом помещении или на открытом воздухе – при сварке выделяются вредные газы. Храните аппарат в сухом месте, избегая попадания влаги на обмотки.
Использование трансформатора для питания самодельных лазеров
Строчный трансформатор от старых телевизоров или мониторов – источник высокого напряжения (8–30 кВ), пригодный для питания газовых и диодных лазеров. Основное преимущество: доступность и низкая стоимость компонента. Для лазера на гелий-неоне (He-Ne) требуется напряжение 1,5–3 кВ при токе 3–8 мА, что легко получить с помощью выпрямителя и балластного резистора на 100–500 кОм. Важно: трансформатор должен быть исправен, без пробоев изоляции.
Схема подключения включает диодный мост (например, 1N4007 для низковольтной части) и высоковольтный конденсатор (0,1–1 мкФ, 10 кВ) для сглаживания пульсаций. Для лазера на углекислом газе (CO₂) потребуется ток до 20 мА – здесь трансформатор используют в паре с умножителем напряжения (схема Кокрофта-Уолтона). Типичные параметры: 10–15 кВ на выходе умножителя при входном напряжении 2–5 кВ от трансформатора.
Безопасность критична: высокое напряжение смертельно опасно. Работайте в изолированных перчатках, используйте разрядник для снятия остаточного заряда с конденсаторов. Корпус лазера должен быть выполнен из диэлектрика (оргстекло, текстолит), а все соединения – изолированы термоусадочной трубкой или лентой ПВХ. Избегайте касания токоведущих частей даже после отключения питания: конденсаторы сохраняют заряд часами.
Для стабилизации тока лазера применяют балластные резисторы или активные схемы на транзисторах. Пример: для He-Ne лазера резистор 220 кОм ограничит ток до 5 мА при напряжении 1,1 кВ. Альтернатива – импульсный стабилизатор на микросхеме UC3843, позволяющий регулировать ток в пределах 1–10 мА с точностью ±0,5 мА. Это продлевает срок службы лазерной трубки и улучшает качество луча.
Типовые параметры трансформаторов для лазеров:
| Тип трансформатора | Выходное напряжение, кВ | Макс. ток, мА | Подходящий лазер |
|---|---|---|---|
| ТВС-110Л6 | 12–15 | 5–10 | He-Ne, CO₂ (с умножителем) |
| ТВС-90ПЦ15 | 8–10 | 3–7 | He-Ne, азотный |
| ТВС-110ЛА | 20–25 | 2–5 | CO₂, аргоновый |
Для диодных лазеров (405–808 нм) трансформатор используют реже: им достаточно 3–12 В. Однако при необходимости получить высокое напряжение для драйвера (например, 100–300 В) можно применить понижающий трансформатор с последующим умножителем. Пример: трансформатор 220/12 В + диодный мост + конденсатор 470 мкФ дадут ~17 В постоянного тока, которые умножитель на 6 ступеней преобразует в 100 В. Это актуально для мощных лазерных диодов с током 1–3 А.
Оптимизация схемы включает добавление фильтров для подавления помех. Ферритовые кольца на проводах питания и RC-цепочки (100 Ом + 0,1 мкФ) на входе лазера снижают высокочастотные наводки, которые могут вызвать нестабильность луча. Для CO₂-лазеров критично охлаждение: трансформатор и умножитель выделяют тепло, поэтому их монтируют на радиаторах или обдувают вентилятором. Температура корпуса не должна превышать 60°C – иначе растет риск пробоя изоляции.
