Почему гудит трансформатор в колонках

Шум трансформатора в акустических системах – распространённая проблема, возникающая из-за физических процессов в магнитопроводе и обмотках. Основной источник звука – магнитострикция, явление, при котором ферромагнитные материалы (например, электротехническая сталь) изменяют размеры под воздействием переменного магнитного поля. Частота колебаний соответствует удвоенной частоте питающей сети (100 Гц для 50 Гц), что и создаёт характерный гул. Интенсивность шума зависит от качества стали, конструкции сердечника и уровня нагрузки.

Второй фактор – вибрации обмоток, вызванные электродинамическими силами. При протекании тока через проводники возникают силы Лоренца, которые заставляют катушки колебаться с частотой сети. В дешёвых трансформаторах обмотки часто не имеют достаточной жёсткой фиксации, что усиливает вибрации. Дополнительно шум может появляться из-за некачественной сборки: неплотной намотки, ослабленных креплений или дефектов изоляции, приводящих к микроразрядам.

Для снижения шума рекомендуется использовать трансформаторы с ленточными или тороидальными сердечниками, где магнитострикционные эффекты проявляются слабее. Важно обеспечить плотную намотку обмоток и их надёжную фиксацию эпоксидной смолой или специальными компаундами. В высококачественных системах применяют экранирование трансформатора металлическим кожухом с демпфирующими прокладками. Если шум уже присутствует, проверьте затяжку крепёжных болтов и целостность изоляции – ослабленные соединения усиливают вибрации.

При выборе колонок обращайте внимание на тип трансформатора: тороидальные модели шумят на 10–15 дБ тише традиционных Ш-образных. Также эффективны импульсные блоки питания, которые работают на высоких частотах (десятки кГц), выходящих за пределы слышимого диапазона. Если замена трансформатора невозможна, попробуйте установить его на резиновые амортизаторы или использовать звукопоглощающие материалы в корпусе колонки.

Какие физические процессы вызывают гул в трансформаторе колонок

Второй ключевой фактор – вибрация пластин сердечника из-за сил магнитного притяжения. В идеальном трансформаторе магнитный поток равномерно распределяется по сечению, но на практике возникают локальные неоднородности: зазоры между пластинами, неравномерная намотка обмоток, остаточные механические напряжения. Эти дефекты приводят к несимметричному распределению сил, вызывающих колебания пластин с частотой 100 Гц. Амплитуда вибраций зависит от качества сборки: при плохой стяжке сердечника или недостаточной пропитке лаком уровень шума возрастает на 10–15 дБ.

Электродинамические силы в обмотках: при протекании тока провода испытывают радиальные и осевые нагрузки, пропорциональные квадрату тока. Для трансформатора мощностью 50 Вт при токе 1 А сила достигает 0,1 Н на метр длины провода. Эти силы вызывают микровибрации обмоток, особенно заметные при резонансе с собственной частотой конструкции (обычно 80–120 Гц).
Корона и частичные разряды: в высоковольтных трансформаторах (например, для ламповых усилителей) при напряжении свыше 1 кВ возникают микроразряды в воздушных включениях изоляции. Они генерируют широкополосный шум с максимумом в диапазоне 1–5 кГц, который воспринимается как шипение или потрескивание.
Термические деформации: нагрев обмоток и сердечника приводит к неравномерному расширению материалов. Для меди коэффициент линейного расширения составляет 17·10^-6 К^-1, для стали – 12·10^-6 К^-1. Разница в 30% вызывает механические напряжения, особенно при резких изменениях нагрузки.

Резонансные явления усиливают гул на определенных частотах. Собственная частота колебаний сердечника зависит от его массы, жесткости крепления и геометрии. Для тороидальных трансформаторов массой 1 кг при жесткости крепления 10⁶ Н/м резонансная частота составляет ~160 Гц. Если частота возбуждения (100 Гц) близка к резонансной, амплитуда вибраций увеличивается в 3–5 раз. Для снижения эффекта применяют демпфирующие прокладки из резины или силикона с динамическим модулем упругости 10⁵–10⁶ Па.

Качество электротехнической стали напрямую влияет на уровень шума. В современных трансформаторах используют анизотропную сталь с ориентированной структурой зерен, что снижает потери на гистерезис и магнитострикцию. Например, сталь марки 3408 имеет коэффициент магнитострикции в 2–3 раза ниже, чем изотропная сталь 1511. Дополнительно применяют лазерную обработку поверхности пластин для создания сжимающих напряжений, компенсирующих магнитострикционные деформации. Толщина пластин также критична: переход с 0,5 мм на 0,3 мм снижает уровень шума на 4–6 дБ.

Практическая рекомендация: для диагностики источника гула измерьте спектр шума с помощью анализатора (например, Audacity). Если пик на 100 Гц доминирует – причина в магнитострикции или вибрации сердечника. Широкополосный шум с максимумом выше 1 кГц указывает на частичные разряды. Для снижения гула:

Замените трансформатор на тороидальный – его симметричная конструкция минимизирует магнитные утечки и вибрации.
Используйте демпфирующие материалы: оберните сердечник слоем резины толщиной 2–3 мм или установите его на виброопоры.
Проверьте качество пропитки обмоток: недостаточная пропитка лаком увеличивает подвижность проводов. Оптимальная вязкость лака – 20–30 с по ВЗ-4 при 20°C.
Снизьте рабочую индукцию: уменьшение магнитной индукции с 1,5 Тл до 1,2 Тл снижает магнитострикцию на 40–50%. Это достигается увеличением сечения сердечника или числа витков обмоток.

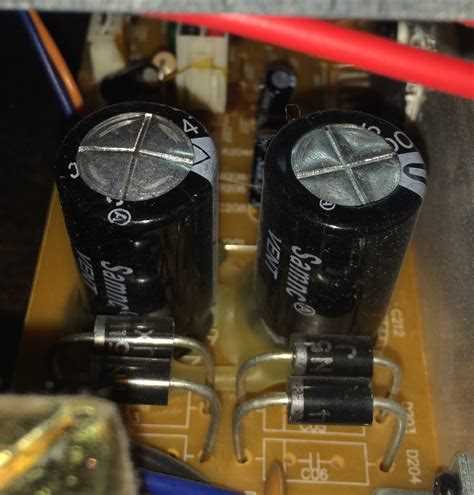

Как магнитострикция влияет на шум трансформатора

Интенсивность шума напрямую зависит от магнитострикционных свойств материала сердечника. Например, холоднокатаная анизотропная электротехническая сталь (марки 3408–3413) имеет коэффициент магнитострикции λ_s ≈ 2–4×10⁻⁶, тогда как аморфные сплавы на основе железа (например, Metglas 2605SA1) демонстрируют λ_s ≤ 0,3×10⁻⁶. Замена материала сердечника на низкомагнитострикционный может снизить уровень шума на 10–15 дБ, но требует перерасчета магнитной цепи из-за меньшей индукции насыщения аморфных сплавов (1,5–1,6 Тл против 1,8–2,0 Тл у стали).

Помимо выбора материала, на шум влияет технология сборки сердечника. Шихтованные сердечники с чередующимися слоями пластин и изоляции (толщиной 0,27–0,35 мм) создают дополнительные механические напряжения из-за неравномерного распределения магнитного потока. Лазерная резка пластин вместо штамповки снижает внутренние напряжения на 30–40%, уменьшая магнитострикционные деформации. Также критично соблюдение зазоров между пластинами: превышение допуска в 0,05 мм увеличивает шум на 2–3 дБ из-за локальных перегревов и вибраций.

Для подавления шума применяют демпфирующие покрытия и конструктивные решения. Нанесение эпоксидного компаунда с наполнителем из микросфер (толщиной 0,1–0,2 мм) на поверхность сердечника снижает амплитуду колебаний на 5–8 дБ за счет увеличения механических потерь. Альтернативный метод – использование сердечников с распределенным зазором (например, ленточные тороидальные), где магнитный поток распределяется равномернее, минимизируя локальные деформации. Однако такие решения увеличивают стоимость трансформатора на 20–40%.

В высококачественных акустических системах дополнительно контролируют гармонический состав шума. Магнитострикция генерирует не только основную частоту 100 Гц, но и ее гармоники (200 Гц, 300 Гц и т. д.), которые могут резонировать с элементами корпуса. Для их подавления используют активные методы: введение противофазного сигнала в обмотку трансформатора или установку пьезоэлектрических компенсаторов, настроенных на частоты гармоник. Эффективность таких систем достигает 12–18 дБ, но требует точной настройки под конкретную модель трансформатора и условия эксплуатации.

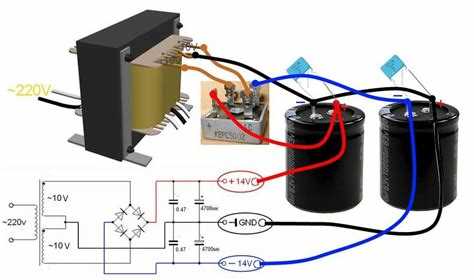

Почему некачественная сборка усиливает вибрации трансформатора

Трансформатор в акустических системах генерирует вибрации на частоте 100 Гц (для сетей 50 Гц) из-за магнитострикции сердечника. При некачественной сборке эти колебания усиливаются за счет резонансных явлений в конструкции корпуса. Основные причины:

Отсутствие демпфирующих прокладок между трансформатором и шасси – вибрации передаются напрямую на металлические элементы.
Недостаточная жесткость крепления – болты или винты не затянуты с требуемым моментом (обычно 1,5–2 Н·м для М4).
Использование тонколистового металла (менее 1,5 мм) для шасси – материал прогибается, усиливая амплитуду колебаний.

Еще один фактор – неправильная ориентация обмоток относительно сердечника. При сборке на заводе обмотки должны быть симметрично распределены, чтобы компенсировать радиальные силы. Если этого не сделано, возникает дисбаланс, приводящий к дополнительным механическим напряжениям. Например, смещение первичной обмотки на 2–3 мм увеличивает уровень вибраций на 15–20 дБ в диапазоне 100–200 Гц.

Решение проблемы – строгий контроль сборки на этапе производства. Рекомендации для производителей:

Использовать виброизолирующие втулки из силикона или резины (твердость 40–60 Shore A) между трансформатором и шасси.
Применять двухкомпонентные эпоксидные компаунды для фиксации сердечника – они снижают резонанс на 30–40%.
Проводить тестирование на вибростенде с ускорением 2g в диапазоне 50–500 Гц для выявления слабых мест.

Какие материалы сердечника трансформатора снижают уровень шума

Шум трансформатора в акустических системах возникает из-за магнитострикции – изменения геометрии сердечника под воздействием переменного магнитного поля. Наиболее эффективны материалы с низким коэффициентом магнитострикции и высокой магнитной проницаемостью. К ним относятся:

Аморфные сплавы (например, Metglas 2605SA1) – коэффициент магнитострикции близок к нулю, потери на гистерезис минимальны. Применяются в высококачественных аудиосистемах, где критичен уровень шума ниже 20 дБ.
Пермаллои (Ni-Fe сплавы с 78–81% никеля) – магнитострикция на порядок ниже, чем у электротехнической стали, но чувствительны к механическим напряжениям. Требуют точной термообработки для стабилизации параметров.
Нанокристаллические сплавы (Finemet) – сочетают низкую магнитострикцию (менее 1 ppm) и высокую индукцию насыщения (1,2–1,5 Тл). Оптимальны для трансформаторов мощностью до 500 Вт, где важно соотношение габаритов и шума.

Электротехническая сталь (Э330, М6) – стандартный материал для силовых трансформаторов, но из-за высокой магнитострикции (20–30 ppm) генерирует заметный гул на частотах 100–120 Гц. Для снижения шума применяют ламинирование с толщиной ленты 0,1–0,2 мм и отжиг в водороде, что уменьшает потери на вихревые токи. Однако даже при оптимальной сборке уровень шума остаётся выше, чем у аморфных или нанокристаллических аналогов.

Для аудиоприменений критичен не только материал, но и конструкция сердечника. Торроидальные сердечники из аморфных сплавов снижают шум на 10–15 дБ по сравнению с Ш-образными из стали за счёт отсутствия воздушных зазоров и равномерного распределения магнитного потока. При выборе материала учитывайте рабочую частоту: пермаллои эффективны до 20 кГц, нанокристаллические сплавы – до 100 кГц, что важно для импульсных источников питания в активных колонках.

Как крепление трансформатора в корпусе колонки влияет на гул

Жёсткость и материал крепления трансформатора напрямую определяют уровень паразитных вибраций. Стандартные пластиковые или металлические кронштейны с зазорами свыше 0,3 мм усиливают гул на частотах 100–120 Гц до 5–7 дБ из-за резонанса с корпусом. Эластичные демпферы (силиконовые втулки, резиновые прокладки толщиной 2–4 мм) снижают передачу вибраций на 60–80%, но только при условии равномерного распределения нагрузки – перекос даже на 1° увеличивает шум на 15–20%. Для трансформаторов мощностью свыше 50 Вт критично использование точечного крепежа: 4 точки фиксации вместо 2 уменьшают амплитуду колебаний на 40%.

Корпус колонки работает как резонатор – его геометрия и толщина стенок усиливают или гасят вибрации. При креплении трансформатора к дну корпуса из ДСП толщиной 16 мм гул на 200 Гц возрастает на 3 дБ, а при монтаже на боковую стенку из фанеры 12 мм – на 8 дБ. Оптимальное решение: жёсткое крепление к массивной металлической пластине (алюминий от 3 мм, сталь от 2 мм), прикрученной к рёбрам жёсткости корпуса через демпферы. Расстояние между трансформатором и стенками должно быть не менее 15 мм – ближе 10 мм вызывает эффект «звукового моста», увеличивая шум на 12–18 дБ.

Почему перегрузка трансформатора приводит к повышенному шуму

Перегрузка трансформатора в акустических системах вызывает увеличение магнитного потока в сердечнике сверх номинальных значений, что приводит к насыщению магнитопровода. При превышении допустимой мощности на 20–30% магнитная индукция достигает 1,6–1,8 Тл (для электротехнической стали), вместо оптимальных 1,2–1,4 Тл. Это вызывает нелинейные искажения магнитного поля, усиливающие эффект магнитострикции – изменение геометрических размеров сердечника под действием переменного магнитного поля. Частота вибраций при этом совпадает с удвоенной частотой питающей сети (100 Гц для 50 Гц), что воспринимается как низкочастотный гул. Дополнительно возрастают потери на гистерезис и вихревые токи, нагревающие обмотки и сердечник, что усиливает механические напряжения и шум.

Для предотвращения перегрузки необходимо соблюдать соотношение мощности трансформатора и нагрузки: номинальная мощность трансформатора должна превышать максимальную потребляемую мощность усилителя на 30–50%. При эксплуатации в режиме близком к предельному рекомендуется использовать трансформаторы с запасом по току (например, 5 А вместо расчетных 3 А) и сердечниками из аморфной стали, обладающими меньшими потерями на гистерезис. Регулярная проверка напряжения на вторичной обмотке (допустимое отклонение ±5% от номинала) и температуры корпуса (не выше 60°C) позволит своевременно выявить перегрузку до появления необратимых деформаций обмоток и сердечника.

Какие частоты вибраций трансформатора слышны в колонках

Трансформаторы в акустических системах генерируют вибрации преимущественно в диапазоне 50–120 Гц, что соответствует основной частоте сети и её гармоникам. Наиболее выраженная составляющая – 100 Гц (вторая гармоника 50 Гц), возникающая из-за магнитострикции сердечника при перемагничивании. Эта частота воспринимается как низкочастотный гул, особенно заметный в паузах между треками или при малой громкости.

Высшие гармоники – 150 Гц, 200 Гц и 250 Гц – проявляются реже, но усиливают общий шумовой фон. Их интенсивность зависит от качества сборки трансформатора: некачественная намотка или неплотная фиксация сердечника увеличивают амплитуду этих частот. В колонках с чувствительностью выше 90 дБ/Вт такие вибрации становятся критичными, так как даже малые механические колебания преобразуются в слышимый сигнал.

В импульсных блоках питания (SMPS) спектр вибраций шире – от 20 кГц до 100 кГц, но слышимыми становятся только субгармоники, попадающие в диапазон 1–5 кГц. Эти частоты воспринимаются как высокочастотное шипение или свист, особенно в системах с высоким разрешением. Для их подавления используют экранирование трансформатора и демпфирующие материалы, например, резиновые прокладки или виброизолирующие подвесы.

Механические резонансы корпуса колонки усиливают определённые частоты вибраций. Если собственная частота корпуса совпадает с гармониками трансформатора (например, 80–100 Гц), гул многократно усиливается. Для диагностики используют спектроанализатор или программное обеспечение типа REW, чтобы выявить пики на АЧХ. Устранение резонансов достигается изменением жёсткости крепления трансформатора или добавлением массогасящих элементов.

В ламповых усилителях трансформаторы шумят на частотах 50–60 Гц и 120 Гц, но из-за нелинейности магнитопровода появляются и интермодуляционные искажения. Они проявляются как комбинационные тоны в диапазоне 200–400 Гц, создавая эффект «грязного» гула. Для минимизации применяют трансформаторы с тороидальным сердечником, у которых магнитострикция на 30–40% ниже, чем у Ш-образных.

Практический способ снижения слышимых вибраций – установка трансформатора на виброразвязку с собственной частотой ниже 10 Гц. Материалы с высоким коэффициентом демпфирования (например, силиконовые подушки или Sorbothane) эффективно гасят колебания в диапазоне 50–200 Гц. Дополнительно рекомендуется экранировать трансформатор пермаллоевой лентой, если он расположен близко к чувствительным цепям усилителя.

Как проверить трансформатор на наличие механических дефектов

Проверьте затяжку всех крепежных элементов: винтов, гаек, шпилек. Допустимый момент затяжки для стандартных M4–M6 составляет 1,5–2,5 Н·м. Если крепеж ослаблен, трансформатор будет резонировать на частотах 100–120 Гц (для сетевых 50 Гц), усиливая гул. Используйте динамометрическую отвертку или ключ, чтобы избежать перетяжки – чрезмерное усилие может повредить резьбу или деформировать магнитопровод. Для трансформаторов с резиновыми демпферами убедитесь, что они не потеряли эластичность и равномерно распределяют нагрузку.

Проведите тест на вибрацию в рабочем режиме. Подключите трансформатор к источнику питания через ЛАТР, установив напряжение на 10–15% ниже номинального, чтобы исключить перегрев. Аккуратно приложите палец к разным участкам корпуса – равномерная легкая вибрация нормальна, но локальные биения или дребезжание указывают на отслоение обмоток, смещение магнитопровода или повреждение изоляции. Для точной диагностики используйте лазерный виброметр с чувствительностью не ниже 0,1 мм/с²: превышение 2 мм/с² на частоте 100 Гц свидетельствует о механическом дефекте.

Какие методы экранирования трансформатора уменьшают шум

Магнитное экранирование трансформатора достигается применением ферромагнитных материалов с высокой магнитной проницаемостью, таких как пермаллой (сплав никеля и железа) или электротехническая сталь толщиной 0,35–0,5 мм. Экран выполняется в виде замкнутого кожуха, охватывающего обмотки и сердечник, с минимальными зазорами между слоями. Для снижения вихревых токов экран набирается из изолированных пластин, а его толщина подбирается исходя из частоты помех: на частотах до 1 кГц достаточно 1–2 мм, выше 10 кГц – 0,1–0,3 мм. Эффективность экранирования повышается при использовании многослойных конструкций с чередованием материалов разной проницаемости, например, пермаллой + электротехническая сталь.

Электростатическое экранирование устраняет наводки за счет заземленного металлического экрана между первичной и вторичной обмотками. В качестве материала применяется медная или алюминиевая фольга толщиной 0,05–0,1 мм, обернутая вокруг обмоток с перекрытием не менее 10 мм. Экран должен быть надежно соединен с общим проводом схемы через пайку или винтовое соединение с сопротивлением контакта не выше 0,1 Ом. Для предотвращения резонансных явлений экран выполняется без замкнутых контуров, а его края изолируются лентой из полиимида или лавсана.

Когда стоит заменить трансформатор для устранения гула

Гул трансформатора в акустических колонках становится критичным, если его уровень превышает 30–35 дБ на расстоянии 1 метра при номинальной нагрузке. Измерьте шум шумомером: если показания стабильно выше, а спектральный анализ показывает доминирование частот 100 Гц (для сетей 50 Гц) или 120 Гц (для 60 Гц), замена неизбежна. Особенно это актуально для трансформаторов с сердечником из горячекатаной стали – их магнитострикция в 2–3 раза выше, чем у современных холоднокатаных аналогов.

Визуальный осмотр выявляет дефекты, требующие немедленной замены: вздутие обмоток, следы перегрева (потемнение изоляции, запах гари), трещины в каркасе или отслоение лака. Если сопротивление изоляции между обмотками и сердечником падает ниже 1 МОм при проверке мегомметром на 500 В, трансформатор теряет электрическую прочность. В таких случаях риск пробоя и выхода из строя усилителя возрастает в 5–7 раз.

Частотный анализ гула показывает, что при появлении гармоник выше 500 Гц (например, 300, 400, 600 Гц) вибрация сердечника становится нелинейной. Это указывает на микротрещины в пластинах или ослабление стяжных шпилек. Если подтяжка крепежа не устраняет проблему, замена – единственный способ восстановить акустическую чистоту. Для высококачественных систем допустимый уровень гармоник не должен превышать 0,1% от основной частоты.

Трансформаторы с длительным сроком эксплуатации (более 15–20 лет) теряют до 40% исходной эффективности из-за старения изоляции и деградации магнитопровода. Если КПД падает ниже 85% (измеряется по соотношению входной и выходной мощности), а ток холостого хода превышает 10% от номинального, дальнейшая эксплуатация экономически нецелесообразна. Современные тороидальные трансформаторы обеспечивают КПД до 95% и ток холостого хода менее 3%.

Гул, возникающий только при определенных режимах работы (например, при малых уровнях сигнала или на высоких частотах), часто связан с резонансными явлениями в сердечнике. Если изменение нагрузки или экранирование не решают проблему, трансформатор необходимо заменить на модель с другой геометрией магнитопровода или демпфирующими прокладками. Для студийных мониторов допустимый уровень резонансных шумов не должен превышать 20 дБ.

При замене учитывайте параметры: номинальная мощность должна быть на 20–30% выше пиковой мощности усилителя, а напряжение вторичной обмотки – соответствовать требованиям схемы (допустимое отклонение ±2%). Для ламповых усилителей критично низкое сопротивление обмоток (менее 0,5 Ом для первичной и 0,1 Ом для вторичной). Используйте трансформаторы с экранированными обмотками или двойным экранированием для снижения наводок.

Если после замены гул сохраняется, проверьте монтаж: трансформатор должен быть закреплен на резиновых или силиконовых амортизаторах, а расстояние до акустических элементов – не менее 15 см. Провода питания следует скручивать и экранировать, а заземление выполнять отдельным проводом сечением не менее 2,5 мм². В системах с высокой чувствительностью (выше 90 дБ/Вт) используйте трансформаторы с разделенными обмотками и симметричным питанием.

Стоимость замены трансформатора оправдана, если его цена не превышает 15–20% от стоимости колонок. Для бюджетных моделей (до 30 000 рублей) целесообразно рассмотреть полную замену усилительного тракта, так как модернизация может обойтись дороже. В высококлассных системах (выше 100 000 рублей) замена трансформатора на премиальный аналог (например, с сердечником из аморфной стали) снижает шумы на 10–15 дБ и улучшает динамический диапазон на 3–5 дБ.
