Чем отличается путепровод от эстакады

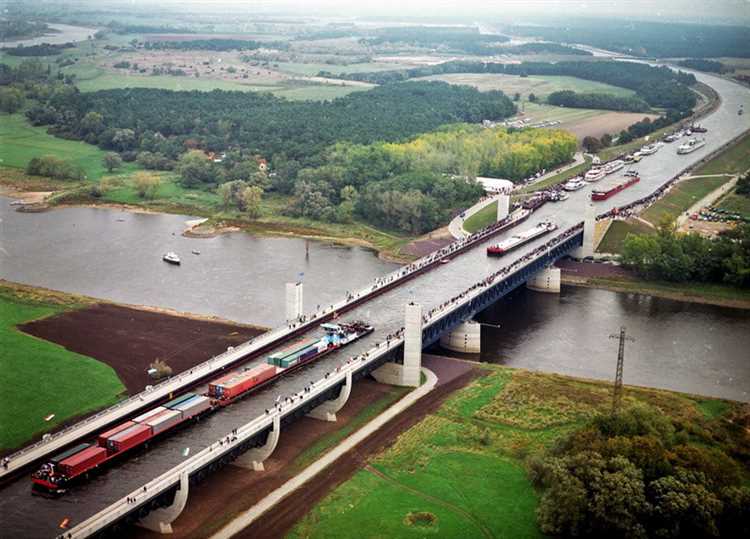

Путепровод и эстакада – инженерные сооружения, решающие схожие транспортные задачи, но принципиально различающиеся по конструкции, назначению и условиям применения. Путепровод – это мостовое сооружение, пересекающее только одну преграду (железную дорогу, автомагистраль или водоток) под углом от 30° до 90°. Его длина редко превышает 100–150 метров, а пролётные строения проектируются с учётом нагрузок от подвижного состава (до 30 тонн на ось для автодорожных и до 25 тонн для железнодорожных). Эстакада же представляет собой многоопорную конструкцию, протяжённостью от 200 метров до нескольких километров, предназначенную для прокладки дороги над сложным рельефом, застройкой или пересечениями с другими транспортными потоками.

Основное отличие кроется в функциональной нагрузке. Путепровод – это точечное решение, обеспечивающее безопасное пересечение двух транспортных артерий без изменения уровня движения. Например, путепровод через железнодорожные пути на подъезде к городу исключает задержки автотранспорта на переездах, снижая риск аварий на 70–80% (данные Росавтодора за 2022 год). Эстакада же – протяжённая система, часто используемая в условиях плотной городской застройки или гористой местности. Так, эстакада Третьего транспортного кольца в Москве имеет длину 19 км и позволяет разгрузить улицы на 40% за счёт переноса транзитного транспорта на верхний уровень.

При выборе между путепроводом и эстакадой учитывают геологические и экономические факторы. Путепроводы строят на устойчивых грунтах с минимальным количеством опор (обычно 2–3), что снижает стоимость строительства на 20–30% по сравнению с эстакадами. Однако в условиях слабых грунтов или необходимости пересечения нескольких преград (например, реки и железной дороги) эстакада становится единственным вариантом. Её опоры располагают с шагом 30–50 метров, а фундаменты заглубляют до 20–30 метров, используя свайные технологии. Для снижения вибраций и шума применяют демпфирующие элементы, такие как резиновые прокладки или специальные бетонные смеси с добавками полимеров.

Проектирование обоих сооружений регламентируется СП 35.13330.2011 и ГОСТ 33178-2014. Для путепроводов критичен расчёт на динамические нагрузки от проходящих поездов (до 120 км/ч) или тяжёлых грузовиков (класс нагрузки АК-14). Эстакады дополнительно проверяют на ветровые воздействия (особенно в прибрежных зонах) и сейсмическую устойчивость (в регионах с балльностью 7 и выше). При эксплуатации оба типа сооружений требуют регулярного мониторинга: путепроводы – каждые 3 года (из-за высоких локальных нагрузок), эстакады – ежегодно (ввиду протяжённости и сложности конструкции).

Путепровод и эстакада: разница и назначение

Путепровод – инженерное сооружение, предназначенное для пересечения транспортных потоков в разных уровнях. Его основная задача – развести автомобильные или железнодорожные магистрали, избегая пересечений на одном уровне, что снижает риск аварий и заторов. Конструктивно путепровод представляет собой мост, опирающийся на опоры, с пролётами от 20 до 100 метров в зависимости от нагрузки и рельефа. Чаще всего используется в городской инфраструктуре для соединения скоростных дорог с улицами или для пропуска железной дороги над автотрассой.

Эстакада – протяжённое сооружение, возводимое для подъёма транспортного пути над землёй или водой на значительном участке. В отличие от путепровода, она не ограничивается одним пересечением, а может тянуться на километры, например, в условиях плотной застройки или сложного рельефа. Эстакады применяют для разгрузки улиц от транзитного транспорта, создания скоростных магистралей в мегаполисах или прокладки дорог в заболоченных районах. Высота опор эстакады обычно варьируется от 5 до 15 метров, а ширина проезжей части рассчитывается на 2–6 полос движения.

Ключевое отличие заключается в функциональном назначении: путепровод решает локальную задачу пересечения двух трасс, тогда как эстакада – это масштабное решение для организации транспортных коридоров. Материалы для строительства также различаются: путепроводы чаще возводят из железобетона или металла с антикоррозийным покрытием, а эстакады могут дополнительно использовать композитные материалы для снижения веса конструкции. При проектировании эстакад учитывают ветровые нагрузки и сейсмическую активность, особенно в регионах с высоким риском землетрясений.

Выбор между путепроводом и эстакадой зависит от градостроительных условий. В плотно застроенных районах эстакада позволяет сохранить под ней пространство для парковок, торговых зон или пешеходных зон, тогда как путепровод занимает минимум места. Для скоростных автомагистралей эстакады предпочтительнее, так как обеспечивают непрерывное движение без светофоров и перекрёстков. При этом путепроводы дешевле в строительстве и обслуживании, что делает их оптимальным решением для небольших городов или при ограниченном бюджете.

Эксплуатационные требования к обоим типам сооружений включают регулярный мониторинг состояния опор, пролётных строений и деформационных швов. Для путепроводов критически важна проверка нагрузки от тяжёлого транспорта, особенно в зимний период, когда на мосты попадает реагент, ускоряющий коррозию. Эстакады требуют дополнительного контроля за дренажными системами, чтобы избежать скопления воды на проезжей части. В обоих случаях рекомендуется использовать датчики вибрации и деформации для раннего выявления повреждений.

При реконструкции или строительстве новых объектов инженеры учитывают перспективы развития территории. Например, эстакада может быть спроектирована с возможностью расширения проезжей части или добавления трамвайных путей. Путепроводы, в свою очередь, часто оснащают шумозащитными экранами, если они проходят через жилые кварталы. Внедрение BIM-технологий позволяет моделировать поведение конструкций под нагрузкой и оптимизировать затраты на материалы без ущерба для безопасности.

Какие задачи решают путепроводы в транспортной инфраструктуре

Путепроводы устраняют пересечения транспортных потоков на одном уровне, снижая риск ДТП до 60% в зонах их установки. По данным ГИБДД, на нерегулируемых перекрестках с интенсивностью движения свыше 15 тыс. автомобилей в сутки аварийность в 3,5 раза выше, чем на участках с путепроводами. Конструкция позволяет развести потоки по вертикали, исключая конфликтные точки, где пересекаются траектории легковых автомобилей, грузовиков и общественного транспорта.

В городских условиях путепроводы решают проблему заторов на магистралях с высокой плотностью движения. Например, на Третьем транспортном кольце Москвы путепроводы сократили время проезда на 20–30% за счет ликвидации светофорных циклов. Проектировщики рекомендуют применять их на участках, где интенсивность движения превышает 2 тыс. автомобилей в час, а доля грузового транспорта – более 15%. При этом минимальная высота проезда под путепроводом должна составлять 4,5 м для пропуска спецтехники и автобусов.

• Обеспечение непрерывного движения на скоростных магистралях: путепроводы позволяют транзитному транспорту миновать локальные узлы без снижения скорости, что критично для федеральных трасс.
• Интеграция железнодорожных переездов: замена переездов путепроводами снижает задержки автотранспорта на 95% и исключает столкновения с поездами.
• Разгрузка улично-дорожной сети: в Санкт-Петербурге путепроводы на пересечении КАД с городскими улицами уменьшили нагрузку на прилегающие дороги на 40%.

При проектировании путепроводов учитывают не только транспортные, но и градостроительные задачи. В районах с плотной застройкой их используют для создания пешеходных зон под пролетами, освобождая тротуары от автотранспорта. Например, в Екатеринбурге путепровод на улице Малышева совмещен с подземными переходами, что сократило количество наземных пешеходных переходов на 30%. Для снижения шумового воздействия применяют шумозащитные экраны высотой не менее 3 м с коэффициентом звукопоглощения 0,8.

Экономическая эффективность путепроводов подтверждается расчетами: срок окупаемости в среднем составляет 7–10 лет за счет снижения эксплуатационных затрат на регулирование движения и уменьшения ущерба от ДТП. На участках с интенсивностью свыше 30 тыс. автомобилей в сутки рекомендуется использовать многополосные путепроводы шириной не менее 16 м (по 2 полосы в каждом направлении). Для регионов с суровым климатом предусматривают системы антиобледенения и дренаж с уклоном не менее 2%, чтобы исключить образование наледи.

В каких случаях строят эстакады вместо путепроводов

Эстакады возводят, когда требуется пересечь не одно, а несколько препятствий одновременно: железнодорожные пути, автомобильные дороги, водные преграды или застроенные территории. В отличие от путепроводов, рассчитанных на точечное пересечение, эстакады позволяют организовать транспортный поток над сложным рельефом или плотной городской инфраструктурой без необходимости строить отдельные сооружения для каждого препятствия. Например, в Москве Третье транспортное кольцо на участке от Лужников до Автозаводской улицы выполнено в виде эстакады протяженностью 5,5 км, чтобы единовременно пересечь Москву-реку, железнодорожные пути Павелецкого направления и несколько городских магистралей.

В условиях ограниченного пространства эстакады становятся единственным решением, если под путепровод невозможно выделить земельный участок достаточной ширины. Минимальная ширина опор путепровода составляет 1,5–2 м, а для эстакады – 0,8–1,2 м, что критично при прокладке над узкими улицами или в исторических районах. В Санкт-Петербурге эстакада ЗСД на участке от набережной Обводного канала до улицы Шкапина построена с опорами шириной 1 м, чтобы не затрагивать охранные зоны памятников архитектуры.

Эстакады предпочтительны при необходимости минимизировать влияние на существующую застройку. Путепроводы требуют устройства подходов с уклонами до 40‰, что приводит к сносу зданий или перекладке коммуникаций. Эстакады же могут иметь уклоны до 60‰, что сокращает длину подъездных пандусов на 30–40%. В Екатеринбурге эстакада по улице Малышева построена с уклоном 55‰, чтобы избежать сноса пятиэтажного жилого дома, расположенного в 15 м от трассы.

В сейсмоопасных зонах эстакады обеспечивают большую устойчивость за счет распределения нагрузки на множество опор. При землетрясении силой 7 баллов по шкале MSK-64 путепровод с двумя опорами испытывает нагрузку до 1200 кН на каждую, тогда как эстакада с шагом опор 25 м – не более 400 кН. В Сочи участок федеральной трассы А-147 от Адлера до Красной Поляны выполнен в виде эстакады длиной 12 км с шагом опор 30 м для снижения риска разрушения при сейсмической активности.

Эстакады строят, когда требуется организовать развязку с несколькими уровнями движения. В отличие от путепроводов, которые обеспечивают только одно пересечение, эстакады позволяют создать многоуровневые транспортные узлы. На МКАД в районе пересечения с Каширским шоссе эстакада длиной 1,8 км включает три уровня: нижний для местного движения, средний для транзитного потока и верхний для съездов, что увеличило пропускную способность узла на 40%.

В районах с высоким уровнем грунтовых вод эстакады снижают затраты на гидроизоляцию. Путепроводы требуют устройства глубоких фундаментов с заглублением до 10 м, тогда как эстакады могут опираться на сваи длиной 5–7 м. В Нижнем Новгороде эстакада по улице Родионова построена на свайном основании с глубиной заложения 6 м, что на 30% дешевле фундамента путепровода, который потребовал бы заглубления на 9 м из-за близкого залегания водонасыщенных песков.

Эстакады эффективны при необходимости быстрого возведения сооружения. Монтаж пролетных строений эстакады занимает на 20–25% меньше времени, чем строительство путепровода, за счет использования сборных железобетонных или стальных конструкций. В Красноярске эстакада на улице 9 Января длиной 650 м была смонтирована за 8 месяцев, тогда как аналогичный путепровод потребовал бы не менее 12 месяцев из-за сложных геологических условий и необходимости устройства массивных опор.

В случаях, когда трасса проходит над территориями с нестабильными грунтами, эстакады позволяют равномерно распределить нагрузку и избежать неравномерных осадок. Путепроводы с двумя-тремя опорами создают точечные нагрузки до 2500 кН/м², что приводит к просадкам грунта до 15 см. Эстакады с шагом опор 20–25 м снижают нагрузку до 800 кН/м². В Тюмени эстакада по улице Республики построена с шагом опор 22 м, чтобы предотвратить деформацию торфяных грунтов, мощность которых на участке достигает 4 м.

Конструктивные особенности: как отличить путепровод от эстакады по внешним признакам

Эстакада – это протяжённое сооружение, возводимое для прокладки дороги или железнодорожных путей над поверхностью земли на значительном протяжении. Её длина может достигать нескольких километров, а количество пролётов исчисляется десятками. Опоры эстакады чаще всего однотипные, с равномерным шагом (обычно 20–50 метров), и имеют облегчённую конструкцию по сравнению с путепроводом. Характерный признак – наличие плавных переходов между пролётами, без резких изменений высоты или направления. Эстакады часто оснащаются барьерными ограждениями, шумозащитными экранами и системами освещения, что придаёт им вид непрерывной транспортной артерии.

Отличить сооружения можно по назначению пересекаемых объектов. Путепровод всегда пересекает конкретный линейный объект – автомобильную или железную дорогу, реку, овраг. Эстакада же прокладывается над пространством, не ограниченным одним препятствием: городской застройкой, заболоченной местностью, промышленной зоной. Если под сооружением проходит только одна дорога или водоток, а само оно короткое – это путепровод. Если же конструкция тянется над жилыми кварталами, парковками или пустырями на сотни метров – перед вами эстакада.

Ещё один надёжный критерий – конструкция проезжей части. У путепровода она обычно жёстко зафиксирована на опорах без промежуточных швов, так как рассчитана на кратковременные нагрузки. Эстакада, напротив, часто имеет деформационные швы через каждые 50–100 метров для компенсации температурных расширений. Также обратите внимание на наличие съездов: у эстакады они могут быть встроены в основную конструкцию, образуя развязки, тогда как путепровод редко имеет ответвления – его задача лишь обеспечить пересечение без манёвров.

Типовые схемы расположения путепроводов и эстакад на дорожных развязках

На развязках типа «клеверный лист» путепроводы применяются для пересечения основных магистралей под углом 90°. Стандартная схема включает четыре путепровода, расположенных на разных уровнях: два для прямого движения и два для съездов. Высота пролёта над пересекаемой дорогой – не менее 5,5 м для пропуска грузового транспорта. Расстояние между опорами варьируется от 20 до 40 м в зависимости от категории дороги. Для снижения шумового воздействия на прилегающие территории используют шумозащитные экраны высотой 3–4 м, интегрированные в конструкцию.

Эстакады на развязках «труба» (или «петля») строятся для организации многополосного движения без пересечений в одном уровне. Типовая схема предусматривает две параллельные эстакады длиной 300–800 м с уклоном не более 4% для обеспечения безопасности при торможении. Ширина пролёта – 12–16 м на одну полосу движения, с учётом аварийных зон по 0,5 м с каждой стороны. Опоры располагают с шагом 25–35 м, используя коробчатые или Т-образные сечения для повышения жёсткости. На криволинейных участках радиус поворота не должен быть менее 150 м во избежание опрокидывания тяжёлых транспортных средств.

На развязках «ромб» путепроводы и эстакады комбинируются для минимизации занимаемой площади. Путепровод пересекает главную дорогу под углом 45–60°, а эстакады служат для организации съездов с боковых направлений. Ключевые параметры: длина путепровода – 50–100 м, ширина – 8–10 м (две полосы), высота опор – 6–8 м. Эстакады съездов имеют уклон до 5% и радиус кривизны не менее 50 м. Для разгрузки узла применяют светофорное регулирование на въездах, если интенсивность движения превышает 1500 авт./ч.

В городских условиях распространена схема «многоуровневая эстакада» с разделением потоков по высоте. Нижний уровень (0–5 м) отводится под местное движение и пешеходные переходы, средний (5–10 м) – для транзитного транспорта, верхний (10–15 м) – для скоростных магистралей. Пролёты эстакад выполняют неразрезными с длиной до 60 м, опоры – монолитными железобетонными с фундаментом на сваях глубиной 10–15 м. Для снижения вибрации используют резиновые опорные части с динамической жёсткостью не более 2 кН/мм.
