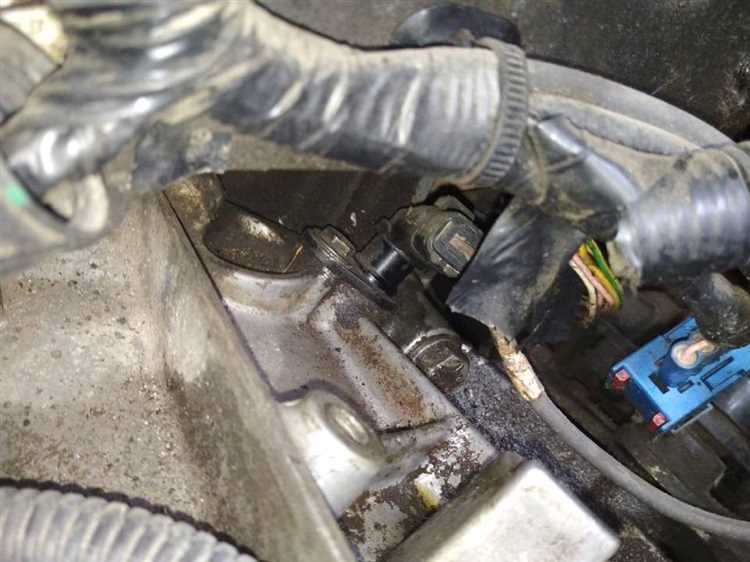

Датчик положения коленчатого вала (ДПКВ) на Пежо 308 – критически важный элемент системы управления двигателем. Его неисправность приводит к невозможности запуска мотора или его нестабильной работе. На моделях с двигателями EP6 (1.6 л, 120–156 л.с.) и EP6DT (турбированный) датчик расположен в нижней части блока цилиндров, с правой стороны по ходу движения, рядом с маховиком.
Для доступа к датчику потребуется снять правое переднее колесо и подкрылок. На некоторых модификациях (например, с автоматической коробкой передач) может потребоваться демонтаж стартера, так как он частично перекрывает доступ. Датчик крепится одним болтом на 10 мм и подключается через двухконтактный разъем. Перед заменой рекомендуется отсоединить клемму аккумулятора, чтобы избежать ошибок в ЭБУ.
На двигателях DV6 (1.6 HDi) расположение датчика отличается: он установлен в верхней части блока цилиндров, ближе к масляному фильтру. В этом случае доступ проще – достаточно снять пластиковую крышку двигателя и воздушный патрубок. При демонтаже важно не повредить уплотнительное кольцо, так как его деформация может привести к подсосу воздуха и некорректной работе датчика.
Перед началом работ убедитесь, что двигатель остыл. Используйте головку с удлинителем для откручивания болта крепления – пространство ограничено. После установки нового датчика сбросьте ошибки с помощью диагностического сканера, чтобы исключить ложные срабатывания системы самодиагностики.
Как определить местоположение датчика коленвала по двигателю
Датчик положения коленчатого вала (ДПКВ) на Пежо 308 чаще всего располагается вблизи маховика или шкива коленвала. На двигателях EP6 (1.6 л) искомый элемент находится с правой стороны блока цилиндров, за стартером, в районе соединения коробки передач и двигателя. Визуально его можно опознать по характерному разъёму с двумя или тремя проводами и металлическому корпусу с крепёжным болтом.
Для точного поиска ориентируйтесь на следующие признаки:
- Расположение рядом с зубчатым венцом маховика – датчик считывает прохождение зубцов для синхронизации впрыска и зажигания.
- Наличие защитного кожуха или кронштейна, предохраняющего от механических повреждений.
- Близость к датчику распредвала (если он установлен) – оба элемента часто находятся в одной зоне для удобства подключения к ЭБУ.
На двигателях TU5JP4 (1.6 л, дорестайлинговые модели) ДПКВ крепится к картеру сцепления снизу, со стороны водителя. Чтобы добраться до него, потребуется снять защиту картера и частично демонтировать стартер. В этом случае датчик будет виден после откручивания одного болта и отсоединения разъёма.
При поиске избегайте путаницы с датчиком скорости или датчиком ABS – последние располагаются на коробке передач или ступицах колёс. ДПКВ всегда связан непосредственно с коленвалом и не имеет отношения к трансмиссии или ходовой части. Если на разъёме три провода, это может быть датчик Холла; два провода указывают на индуктивный тип.
На моторах EP6DT (турбированные версии) датчик смещён ближе к передней части двигателя, за шкивом коленвала. Здесь он крепится к блоку цилиндров через специальный кронштейн, а доступ к нему открывается после снятия ремня ГРМ и шкива. Обратите внимание на маркировку: на корпусе часто нанесена надпись «CKP» или «Crankshaft Position Sensor».
Если визуальный осмотр не дал результатов, воспользуйтесь электрической схемой Пежо 308. Найдите в документации раздел «Датчики двигателя» и отследите проводку от ЭБУ до ДПКВ. Провода обычно идут в жгуте вдоль блока цилиндров и заканчиваются разъёмом в районе маховика. На схемах датчик обозначается как «B10» или «B12» в зависимости от модификации.
В сложных случаях (например, при сильном загрязнении или нестандартной компоновке) поможет диагностический сканер. Подключите его к OBD-разъёму и считайте ошибки – коды P0335–P0339 прямо указывают на неисправность цепи ДПКВ. После этого локализуйте датчик по проводам, идущим от разъёма к двигателю, или используйте мультиметр для прозвонки цепи.
Инструменты, необходимые для поиска датчика коленвала
Ключ Torx T30 или T40 – обязательный элемент, так как крепёжные болты датчика на двигателях EP6 и EP6CDT часто выполнены под этот тип головки. Использование неподходящего инструмента приводит к срыву шлицов, что усложняет демонтаж. Для моделей с 2013 года и новее может потребоваться удлинитель на 100 мм, чтобы добраться до нижнего болта.
Фонарик с магнитным креплением или налобный светодиодный осветитель – незаменим при работе в ограниченном пространстве моторного отсека. Датчик коленвала на Peugeot 308 расположен за шкивом коленвала, в зоне с плохим естественным освещением. Без качественного света легко перепутать его с датчиком распредвала или пропустить повреждения проводки.
Мультиметр с функцией измерения сопротивления и напряжения (например, Fluke 17B или аналоги) нужен для проверки работоспособности датчика. Сопротивление исправного датчика должно составлять 200–1000 Ом (точные значения зависят от модификации двигателя). Проверка сигнала на разъёме при прокрутке стартером – напряжение должно колебаться в пределах 0,5–5 В.
Пластиковые клипсодёры или тонкие плоскогубцы с изолированными губками помогут аккуратно отсоединить разъём датчика, не повредив защёлки. На Peugeot 308 разъём часто закисает из-за попадания масла и грязи, поэтому без специального инструмента его легко сломать. Для очистки контактов подойдёт спрей для электроконтактов (например, Kontakt 60).
Набор торцевых головок 1/4″ с трещоткой и карданным шарниром упрощает доступ к датчику, особенно если он установлен под углом. Для двигателей с турбонаддувом (EP6CDT) может потребоваться снятие защиты картера или части воздуховодов, где пригодятся головки на 10 и 13 мм. Работать лучше на холодном двигателе, чтобы избежать ожогов о выпускной коллектор.
Руководство по ремонту Peugeot 308 в электронном или бумажном виде (например, от издательства «Автодата») содержит схемы расположения датчика для конкретного года выпуска и типа двигателя. В нём указаны точные координаты: для EP6 – с правой стороны блока цилиндров, за шкивом коленвала, на уровне 4-го цилиндра; для EP6CDT – ближе к масляному фильтру. Без схемы легко перепутать датчик с датчиком давления масла или температуры.
Пошаговая инструкция по доступу к датчику коленвала
На Пежо 308 с двигателями EP6 (1.6 л) датчик коленвала расположен в нижней части блока цилиндров, справа от маховика, за стартером. Для доступа потребуется снять правое переднее колесо и подкрылок, а также частично демонтировать элементы системы впуска. Подготовьте ключи на 10, 13 и 16 мм, торцевую головку на 8 мм, удлинитель и трещотку. Работайте на холодном двигателе.
Отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание при работе с электрическими разъемами. Снимите декоративную крышку двигателя, потянув ее вверх – она крепится на пластиковых защелках. Открутите болты крепления воздуховода, соединяющего воздушный фильтр с дроссельным узлом (2 болта на 10 мм), и отсоедините патрубок вентиляции картера. Это освободит пространство для маневра.
Поддомкратьте автомобиль и снимите правое переднее колесо. Открутите 3 самореза крепления подкрылка (звездочка T20) и отогните его, чтобы получить доступ к стартеру. Отсоедините электрический разъем стартера, нажав на фиксатор, и открутите два болта его крепления (ключ на 13 мм). Аккуратно отведите стартер в сторону – не отсоединяйте провода питания полностью.
Датчик коленвала находится за стартером, в посадочном гнезде блока цилиндров. Он закреплен одним болтом на 8 мм. Отсоедините разъем датчика, сжав фиксаторы с двух сторон. Открутите болт крепления и извлеките датчик, покачивая его из стороны в сторону – может потребоваться приложить усилие из-за прикипания уплотнительного кольца. Осмотрите посадочное место на предмет загрязнений или повреждений резьбы.
При установке нового датчика смажьте уплотнительное кольцо чистым моторным маслом для облегчения монтажа. Затяните болт крепления моментом 8–10 Н·м. Подключите разъем до характерного щелчка. Убедитесь, что провода не касаются движущихся частей двигателя. Соберите все элементы в обратной последовательности, не перетягивая крепеж.
После установки запустите двигатель и проверьте отсутствие ошибок по датчику коленвала с помощью диагностического сканера. Если ошибка P0335 сохраняется, повторно проверьте качество контакта разъема и целостность проводки. На двигателях EP6CDT (турбированных) датчик расположен аналогично, но для доступа может потребоваться дополнительно снять теплозащитный экран выпускного коллектора.
Отличия расположения датчика на бензиновых и дизельных версиях Пежо 308
На бензиновых двигателях Пежо 308 (например, 1.6 VTi EP6 или 1.2 PureTech EB2) датчик положения коленвала (ДПКВ) чаще всего установлен в нижней части блока цилиндров, ближе к маховику. Его позиция – с правой стороны двигателя, если смотреть спереди автомобиля, за стартером. Доступ к нему возможен только снизу, после демонтажа защиты картера или через колесную арку при вывернутых колесах.
В дизельных модификациях (1.6 HDi DV6 или 2.0 HDi DW10) датчик коленвала смещен выше – на передней части блока цилиндров, рядом с шестерней коленчатого вала. На двигателях DV6 он крепится к корпусу масляного насоса, а на DW10 – к передней крышке блока. Это упрощает доступ: достаточно снять верхнюю крышку двигателя и пластиковый кожух ремня ГРМ.
На бензиновых моторах датчик работает в паре с задающим диском (зубчатым венцом), закрепленным на маховике. На дизелях же используется отдельный шкив коленвала с магнитным или индуктивным маркером, что влияет на точность сигнала. Из-за этого зазор между датчиком и шкивом на дизелях критичен – допуск не более 1,5 мм, иначе возможны пропуски зажигания.
Тип датчика также различается: на бензиновых версиях чаще применяется индуктивный датчик (с трехконтактным разъемом), а на дизельных – датчик Холла (с двух- или трехпроводным подключением). Это важно учитывать при диагностике: индуктивные датчики проверяются мультиметром на сопротивление (обычно 200–1000 Ом), а датчики Холла – осциллографом или сканером на наличие сигнала.
На бензиновых двигателях EP6 датчик коленвала может быть скрыт под теплозащитным экраном выпускного коллектора, что усложняет демонтаж. На дизелях такой проблемы нет – датчик расположен открыто, но требует осторожности при снятии из-за близости к ремню ГРМ. При замене на дизельных моторах рекомендуется одновременно проверять состояние шкива коленвала на предмет износа зубцов.
Еще одно отличие – влияние загрязнений. На бензиновых моторах датчик подвержен воздействию масла и грязи из-за нижнего расположения, что может привести к ложным срабатываниям. На дизелях датчик защищен лучше, но скопление металлической стружки (особенно на двигателях с цепным приводом) способно искажать сигнал. Рекомендуется очищать магнитную часть датчика при каждом ТО.
При замене датчика на бензиновых версиях важно не перепутать его с датчиком распредвала – они внешне похожи, но имеют разные разъемы и сопротивление. На дизелях такой риск минимален, так как датчики отличаются конструктивно. После установки нового датчика на любом двигателе требуется инициализация через диагностический сканер (например, Lexia или Diagbox), иначе блок управления не распознает сигнал.
На дизельных моторах 2.0 HDi датчик коленвала может быть расположен под генератором, что требует его предварительного снятия. На бензиновых 1.6 VTi доступ осложнен необходимостью отсоединения проводки стартера. В обоих случаях перед демонтажем рекомендуется сбросить давление в топливной системе и отключить аккумулятор, чтобы избежать ошибок в памяти ЭБУ.
Типичные ошибки при поиске датчика коленвала и как их избежать
Первая и самая распространённая ошибка – поиск датчика коленвала (ДПКВ) по аналогии с другими моделями Peugeot или автомобилями других марок. На Пежо 308 с двигателями EP6 (1.6 л) или EP6CDT (турбированный) датчик расположен не на маховике, как на многих авто, а на передней части блока цилиндров, рядом с шкивом коленвала. Владельцы, ориентируясь на опыт с Renault или VW, тратят время на осмотр коробки передач или задней части двигателя, хотя на 308 он всегда спереди. Проверьте мануал конкретно для своей модификации – даже в рамках одной модели расположение может отличаться в зависимости от года выпуска.
Вторая ошибка – игнорирование электрической схемы. ДПКВ на Пежо 308 подключается через трёхконтактный разъём с проводами зелёного, чёрного и жёлтого цветов. Новички часто путают его с датчиком распредвала (ДПРВ), который имеет двухконтактный разъём и расположен выше. Чтобы не перепутать, отследите проводку: кабель ДПКВ всегда идёт напрямую к ЭБУ, а не через промежуточные соединения. Если сомневаетесь, прозвоните цепь мультиметром – сопротивление исправного датчика должно быть в пределах 200–900 Ом.
Третья ошибка – попытка снять датчик без предварительной подготовки. На Пежо 308 ДПКВ крепится одним болтом под ключ на 10, но добраться до него мешает шкив коленвала и защитный кожух. Многие пытаются открутить его навесу, рискуя сорвать грани болта или уронить датчик в подкапотное пространство. Правильный алгоритм: снимите правое переднее колесо, подкрылок и пластиковую защиту ремня ГРМ. Только после этого появится доступ к датчику. Используйте удлинённую головку или карданный шарнир – стандартный ключ не пролезет.
Четвёртая ошибка – пренебрежение проверкой зазора между датчиком и задающим диском. На Пежо 308 этот зазор должен составлять 0,5–1,5 мм. Если датчик установлен слишком далеко или близко, ЭБУ не будет получать корректный сигнал, что приведёт к ошибкам P0335 или P0336. После установки нового датчика обязательно проверьте зазор щупом. Если диск коленвала имеет механические повреждения (зазубрины, вмятины), замена датчика не решит проблему – потребуется ремонт или замена шкива.
- Пятая ошибка – использование некачественных аналогов. Оригинальный датчик для Пежо 308 (артикул 0261210113 для EP6 или 0261210114 для EP6CDT) стоит дорого, но дешёвые заменители часто не соответствуют по характеристикам. Типичные проблемы: неверное сопротивление обмотки, плохая герметизация, нестабильный сигнал. Если после замены ошибка не исчезает, проверьте датчик на стенде или установите оригинал.
- Шестая ошибка – диагностика без сканирования. Симптомы неисправного ДПКВ (троение, провалы при разгоне, невозможность запуска) схожи с проблемами топливной системы или зажигания. Многие начинают менять свечи, катушки или форсунки, теряя время и деньги. Перед любыми действиями подключите диагностический сканер – ошибка P0335 однозначно указывает на ДПКВ.
Седьмая ошибка – игнорирование сопутствующих факторов. Даже исправный датчик может давать сбои из-за загрязнения, попадания масла или повреждения проводки. Перед заменой осмотрите разъём на предмет окисления, проверьте целостность изоляции проводов (особенно в местах изгибов). Если датчик покрыт маслом или грязью, очистите его безворсовой салфеткой и спиртом – механическая чистка может повредить чувствительный элемент. Также убедитесь, что шкив коленвала не смещён – это нарушит синхронизацию сигнала.
Как проверить работоспособность датчика коленвала после его нахождения
Датчик положения коленвала (ДПКВ) на Пежо 308 расположен за шкивом коленвала, рядом с маховиком. Перед проверкой отсоедините разъем датчика и очистите его контакты от окислов с помощью спирта или специального очистителя. Визуально осмотрите корпус на наличие трещин или механических повреждений – даже микротрещины могут привести к некорректной работе.
Проверка сигнала датчика требует осциллографа, но при его отсутствии можно использовать мультиметр в режиме переменного напряжения (AC). Подключите щупы к сигнальному и «массовому» проводам разъема, прокрутите двигатель стартером. Исправный датчик должен выдавать напряжение в пределах 0,2–2 В (зависит от оборотов). Отсутствие сигнала или скачки напряжения указывают на неисправность.
Еще один метод – проверка зазора между датчиком и зубчатым венцом маховика. На Пежо 308 оптимальный зазор составляет 0,5–1,5 мм. Измерьте его щупом: если зазор больше или меньше, отрегулируйте положение датчика или замените уплотнительное кольцо. Увеличенный зазор приводит к слабому сигналу, уменьшенный – к механическим повреждениям датчика при вращении маховика.
Если все проверки не выявили неисправностей, но ошибка P0335 (неисправность цепи ДПКВ) сохраняется, протестируйте датчик на заведомо исправном автомобиле или замените его новым. На Пежо 308 часто встречаются случаи, когда датчик «умирает» периодически, вызывая провалы при разгоне или трудности с запуском двигателя.
После замены датчика сбросьте ошибки с помощью диагностического сканера или отключите аккумулятор на 10–15 минут. Запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Проверьте отсутствие ошибок и стабильность работы мотора. Если проблема сохраняется, проверьте синхронизацию датчика с меткой на маховике – смещение может привести к некорректной работе системы зажигания.
Не используйте дешевые аналоги датчиков – оригинальные запчасти (артикул 1618719880 для EP6) или качественные заменители (например, ERA 550460) обеспечивают стабильную работу. После установки нового датчика обязательно проверьте его крепление: болт должен быть затянут с моментом 8–10 Н·м, чтобы исключить вибрации и смещение.
Замена датчика коленвала: основные этапы и нюансы
Датчик положения коленвала (ДПКВ) на Peugeot 308 расположен за шкивом коленвала, в нижней части двигателя, ближе к коробке передач. Для доступа к нему потребуется снять правое переднее колесо и подкрылок, а также демонтировать ремень привода вспомогательных агрегатов. На моторах EP6 (1.6 л) датчик крепится одним болтом на 10 и фиксируется в посадочном гнезде с уплотнительным кольцом.
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при отсоединении разъема датчика. Поддомкратьте автомобиль и установите его на надежные опоры – работать придется в ограниченном пространстве. Для удобства используйте трещотку с удлинителем и головкой на 10: стандартный ключ не пройдет из-за близко расположенных элементов подвески.
Основные признаки неисправности ДПКВ на Peugeot 308:
- ошибка P0335 или P0336 в блоке управления;
- нестабильный холостой ход или самопроизвольная остановка двигателя;
- пропуски зажигания при резком ускорении;
- отсутствие реакции на поворот ключа зажигания (стартер крутит, но мотор не запускается).
При демонтаже старого датчика обратите внимание на состояние уплотнительного кольца – оно часто прилипает к посадочному месту. Если кольцо повреждено или деформировано, замените его новым (артикул оригинальной детали: 0281002405). Перед установкой нового датчика очистите посадочное гнездо от грязи и масла – даже мелкие частицы могут исказить сигнал.
Установка нового ДПКВ требует точного позиционирования. На корпусе датчика есть выступ, который должен совпасть с пазом в блоке двигателя. Затяните болт крепления с моментом 8–10 Н·м – чрезмерное усилие может повредить пластиковый корпус. После установки подключите разъем и восстановите все демонтированные элементы в обратной последовательности.
После замены датчика сбросьте ошибки в блоке управления с помощью диагностического сканера или отключите аккумулятор на 10–15 минут. Первый запуск двигателя может сопровождаться нестабильной работой в течение 5–10 секунд – это нормально, так как ЭБУ адаптируется к новому датчику. Если ошибка P0335 не исчезает, проверьте целостность проводки и разъема.
На моторах с турбонаддувом (EP6DT) после замены ДПКВ рекомендуется провести процедуру обучения дроссельной заслонки. Для этого включите зажигание на 30 секунд без запуска двигателя, затем выключите и повторите цикл 2–3 раза. Это позволит блоку управления синхронизировать сигналы датчиков и избежать проблем с работой турбины.
