Как подключить компрессор 380 вольт через пускатель

Компрессоры с питанием 380В требуют грамотного подключения через магнитный пускатель для обеспечения безопасного запуска и защиты от перегрузок. Стандартные модели мощностью от 3 до 15 кВт оснащаются асинхронными двигателями с короткозамкнутым ротором, которые создают пусковые токи в 5–7 раз выше номинальных. Без пускателя это приводит к просадкам напряжения в сети и преждевременному износу обмоток. В этой статье разберём схему подключения с учётом требований ПУЭ и особенностей промышленных компрессоров.

Для работы потребуется магнитный пускатель серии ПМЛ или ПМА с номинальным током не ниже 1,2 от рабочего тока компрессора. Например, для компрессора мощностью 7,5 кВт (ток ~15 А) подойдёт пускатель ПМЛ-2100 на 25 А. Дополнительно необходимы тепловое реле (например, РТЛ-2063) для защиты от перегрузок, автоматический выключатель с характеристикой D (для пусковых токов) и трёхжильный кабель сечением не менее 4 мм² для подключения двигателя. Все соединения выполняются проводом ПВ-3 или аналогичным с термостойкой изоляцией.

Схема подключения строится по принципу «звезда-треугольник» или прямого пуска в зависимости от мощности. Для компрессоров до 5 кВт допустим прямой пуск, свыше – рекомендуется использовать переключение обмоток. В первом случае фазы L1, L2, L3 подключаются к клеммам пускателя, а выходные контакты соединяются с обмотками двигателя. Во втором – добавляется реле времени (например, РВО-П3-180) для автоматического переключения схемы через 5–10 секунд после запуска. Заземление корпуса компрессора и пускателя обязательно.

Перед первым запуском проверьте сопротивление изоляции обмоток мегомметром (не менее 0,5 МОм) и убедитесь в отсутствии короткого замыкания между фазами. Настройте тепловое реле на ток, равный 1,05–1,1 от номинального тока двигателя. При срабатывании защиты повторный запуск допускается только после остывания реле (не менее 2 минут). Не игнорируйте вибрацию при работе – она указывает на неправильную центровку или износ подшипников, что сокращает ресурс компрессора.

Выбор необходимых компонентов для подключения компрессора

Первым шагом определите мощность компрессора и рабочее напряжение. Для агрегатов на 380В с мощностью до 15 кВт подойдет пускатель серии ПМЛ-2100 или ПМ12-025 с тепловым реле РТЛ-1021. При мощности свыше 15 кВт выбирайте ПМЛ-3100 или ПМ12-040 с реле РТЛ-2053. Убедитесь, что номинальный ток пускателя превышает ток компрессора на 20–30% для компенсации пусковых нагрузок.

Кабель подбирайте с учетом длины линии и сечения. Для компрессора 11 кВт на расстоянии до 50 метров используйте ВВГнг 5х4 мм². При длине свыше 50 метров увеличьте сечение до 6 мм². Для 22 кВт – 5х10 мм² и 5х16 мм² соответственно. Избегайте алюминиевых проводников: их сопротивление выше, что ведет к потерям напряжения.

Автоматический выключатель должен соответствовать току пускателя и защищать цепь от короткого замыкания. Для компрессора 7,5 кВт с пускателем ПМЛ-2100 (ток 25 А) подойдет автомат ВА47-29 на 32 А с характеристикой C. При мощности 18,5 кВт и пускателе ПМЛ-3100 (40 А) выбирайте ВА47-100 на 50 А. Характеристика D не рекомендуется: она завышает порог срабатывания, снижая защиту.

Тепловое реле настраивается на номинальный ток компрессора. Для агрегата с током 18 А используйте РТЛ-1021 с диапазоном регулировки 15–23 А. Настройте реле на 19–20 А, чтобы избежать ложных срабатываний при кратковременных перегрузках. Реле с фиксированной уставкой (например, РТИ-1321) не подходят: они не позволяют точно подстроиться под параметры двигателя.

Кнопочный пост выбирайте с двумя кнопками: «Пуск» (зеленая, нормально разомкнутая) и «Стоп» (красная, нормально замкнутая). Модели ПКЕ-222 или ПКЕ-622 подойдут для большинства задач. Для взрывоопасных зон используйте посты во взрывозащищенном исполнении, например, ПВ-КУ-ВЗГ. Убедитесь, что контакты кнопок рассчитаны на ток не менее 10 А.

Конденсаторы для компенсации реактивной мощности подбирайте по формуле: Qc = P × (tgφ1 – tgφ2), где P – активная мощность компрессора, φ1 и φ2 – углы до и после компенсации. Для 15 кВт при cosφ 0,7 и целевом 0,95 потребуется батарея конденсаторов на 10–12 квар. Используйте конденсаторы КЭКФ или аналоги с номинальным напряжением 450 В и встроенными разрядными резисторами.

Дополнительные компоненты включают промежуточное реле (например, РПЛ-14) для управления цепями сигнализации и блокировки, а также УЗО с дифференциальным током 30 мА для защиты от утечек. Для компрессоров с частотным регулированием добавьте дроссели (например, ДФ-10) для сглаживания гармоник. Все компоненты должны быть сертифицированы по ГОСТ Р и иметь маркировку, соответствующую классу защиты IP44 или выше для промышленных условий.

Проверка электрической сети и подготовка рабочего места

Перед подключением компрессора на 380В убедитесь, что сетевое напряжение соответствует номиналу. Используйте мультиметр в режиме измерения переменного напряжения (AC) между фазами: допустимое отклонение – не более ±5% от 380В (361–399В). Проверьте также линейное напряжение между фазой и нейтралью (должно быть 220В ±5%). При выходе за пределы диапазона обратитесь к энергоснабжающей организации.

Оцените сечение питающего кабеля. Для компрессоров мощностью до 15 кВт минимальное сечение медного кабеля – 4 мм² на фазу, для 22 кВт – 6 мм². Алюминиевый кабель требует увеличения сечения на 1,5–2 размера. Проверьте целостность изоляции мегаомметром (сопротивление изоляции между жилами и землей – не менее 0,5 МОм).

Убедитесь в наличии и работоспособности защитного заземления. Сопротивление контура заземления не должно превышать 4 Ом для сетей с напряжением до 1 кВ. Проверьте непрерывность цепи заземления от компрессора до заземляющего устройства с помощью омметра (значение – не более 0,1 Ом). При отсутствии заземления подключение запрещено.

Подготовьте рабочее место: освободите зону радиусом не менее 1 м от компрессора от горючих материалов и посторонних предметов. Убедитесь, что пол сухой и не имеет трещин, способных пропускать масло или конденсат. При работе на открытом воздухе обеспечьте навес для защиты от осадков – влага на клеммах пускателя вызывает короткое замыкание.

Проверьте освещение рабочей зоны: минимальная освещенность – 200 лк. При недостаточном свете используйте переносные LED-светильники на 12В или 220В с защитой от влаги (класс IP54). Исключите блики на металлических поверхностях, затрудняющие визуальный контроль соединений.

Подготовьте инструмент: изолированные отвертки (для винтов М4–М8), динамометрический ключ (момент затяжки клемм – 2,5–3 Н·м), стриппер для снятия изоляции (калиброванный под сечение 1,5–10 мм²), тестер напряжения (категория CAT III 600В). Храните инструмент в закрытом кейсе для предотвращения загрязнения контактов.

Организуйте доступ к схеме подключения компрессора и пускателя. Распечатайте или загрузите в планшет электрическую схему с указанием цветовой маркировки проводов (фазы L1, L2, L3 – коричневый/черный/серый, нейтраль N – синий, заземление PE – желто-зеленый). Проверьте соответствие маркировки на кабеле и клеммах оборудования.

Установите предупреждающие знаки: «Осторожно! Напряжение 380В», «Работа под напряжением запрещена» на расстоянии 3 м от места подключения. При работе в производственном помещении согласуйте отключение смежного оборудования с ответственным за электрохозяйство. Зафиксируйте время начала работ в журнале учета электротехнических операций.

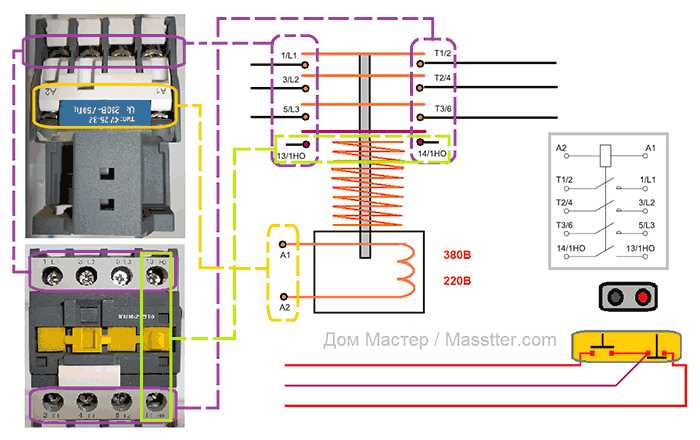

Схема подключения пускателя к компрессору на 380В

Подключение магнитного пускателя к компрессору на 380В требует строгого соблюдения фазировки и параметров нагрузки. Для трехфазных компрессоров мощностью до 15 кВт используйте пускатели серии ПМЛ или ПМА с номинальным током не менее 1,2 от рабочего тока двигателя. Например, для компрессора с током 20 А выбирайте пускатель ПМЛ-2500 (25 А).

Схема включает три основных компонента: силовую цепь, цепь управления и защитные элементы. В силовой цепи контакты пускателя (L1, L2, L3) подключаются к трехфазной сети через автоматический выключатель с тепловым расцепителем. На выходе (T1, T2, T3) – к клеммам компрессора U, V, W. Заземление подсоединяется напрямую к корпусу компрессора и шине PE.

• Автоматический выключатель: тип D или K, ток срабатывания – 1,5–2 номинального тока компрессора.
• Тепловое реле: настраивается на 1,05–1,1 рабочего тока двигателя (например, для 20 А – 21–22 А).
• Кнопки управления: «Пуск» (замыкающая) и «Стоп» (размыкающая) подключаются к катушке пускателя (A1, A2) через нормально замкнутый контакт теплового реле.

Катушка пускателя (220 В или 380 В) запитывается от фазы и нуля (при 220 В) или двух фаз (при 380 В). Для 220 В используйте фазу L1 и нейтраль N, для 380 В – L1 и L2. Сечение проводов к катушке – не менее 1,5 мм². При подключении проверьте соответствие напряжения катушки номиналу сети.

Для защиты от обрыва фазы установите реле контроля фаз (например, РКФ-3М). Оно подключается к трем фазам до пускателя и разрывает цепь управления при асимметрии напряжений свыше 10%. Это предотвращает перегрев обмоток компрессора при пропадании одной из фаз.

Перед первым запуском выполните следующие действия:

1. Проверьте мегомметром сопротивление изоляции обмоток компрессора (не менее 0,5 МОм).
2. Убедитесь в правильности подключения фаз по схеме «звезда» или «треугольник» (указана на шильдике двигателя).
3. Подайте напряжение на цепь управления и протестируйте работу пускателя кнопками «Пуск»/»Стоп» без нагрузки.
4. Запустите компрессор на холостом ходу и замерьте ток каждой фазы клещами (допустимое отклонение – не более 5%).

Типовые ошибки при подключении:

• Неправильная фазировка – приводит к обратному вращению вала. Поменяйте местами любые две фазы на выходе пускателя.
• Недостаточное сечение проводов – вызывает нагрев и падение напряжения. Для 20 А используйте кабель ВВГнг 4×4 мм².
• Отсутствие теплового реле или его неправильная настройка – грозит перегревом двигателя. Реле должно срабатывать при токе на 10–15% выше номинального.

При возникновении гудения или вибрации компрессора немедленно отключите питание и проверьте затяжку клемм, целостность обмоток и наличие всех фаз.

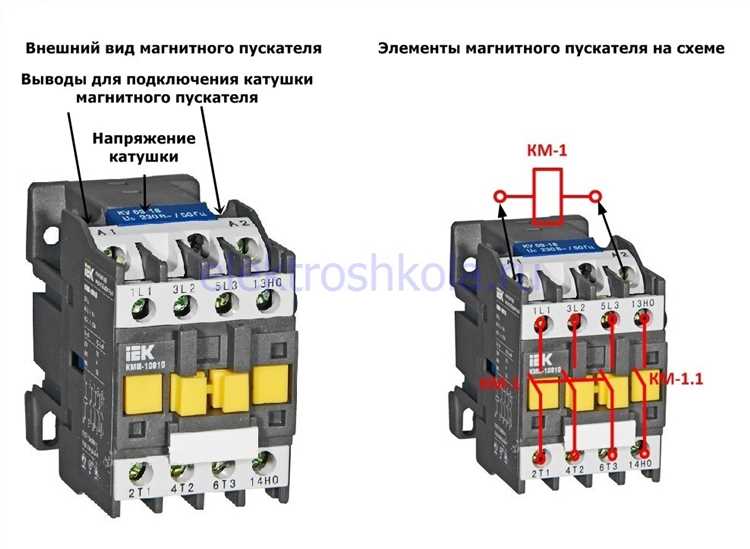

Монтаж и соединение проводов в клеммной коробке пускателя

1. Подключите силовые провода от сети (L1, L2, L3) к верхним клеммам пускателя (обычно маркированы как 1L1, 3L2, 5L3). Убедитесь, что фазировка совпадает с маркировкой на компрессоре.
2. Подведите провода управления к клеммам катушки (A1, A2) – полярность не имеет значения. Для цепей блокировки используйте нормально разомкнутые (NO) или нормально замкнутые (NC) контакты в зависимости от схемы. При наличии теплового реле подключите его контакты последовательно с катушкой пускателя.
3. Проверьте отсутствие оголенных участков проводов и зазоров между наконечниками и клеммами. Затяните все винты повторно после первого включения, так как провода могут «усесться» под нагрузкой.

Настройка теплового реле и защитных устройств

Тепловое реле выбирают по номинальному току компрессора с запасом 10–15%. Для двигателя мощностью 7,5 кВт при напряжении 380 В номинальный ток составит ~15 А. Реле типа РТЛ-1022 с диапазоном регулировки 12–18 А подойдет оптимально. Установите ток срабатывания на 16 А, чтобы избежать ложных отключений при кратковременных перегрузках до 20%.

Перед настройкой проверьте соответствие реле классу расцепления: для компрессоров с тяжелым пуском (класс 10А) время срабатывания при 6-кратном токе должно быть 4–10 с. Если реле имеет регулировку времени, выставьте среднее значение (6–8 с). Для стандартных нагрузок (класс 10) достаточно заводских настроек.

Подключите тепловое реле последовательно с катушкой пускателя. Фазные провода от двигателя пропустите через токовые цепи реле (клеммы 1–3, 4–6, 7–9 для трехфазных моделей). Убедитесь, что контакты реле (95–96) размыкают цепь управления пускателем при перегрузке. Используйте провода сечением не менее 2,5 мм² для токов до 25 А.

Дополнительную защиту обеспечит автоматический выключатель с характеристикой D (для электродвигателей). Номинал автомата выбирайте на 20–25% выше тока реле: при настройке реле на 16 А автомат должен быть 20 А. Это предотвратит повреждение цепи до срабатывания тепловой защиты. Установите автомат в щите на DIN-рейку, подключив его до пускателя.

Для контроля фаз используйте реле контроля фаз типа ЕЛ-11Е или аналоги. Настройте его на отключение при обрыве фазы, перекосе напряжения более 15% или снижении напряжения ниже 340 В. Время задержки срабатывания выставьте на 0,5–1 с, чтобы избежать ложных отключений при кратковременных провалах. Подключите реле параллельно силовым цепям до пускателя.

После монтажа проведите испытания: запустите компрессор и искусственно создайте перегрузку, увеличив ток на 20–30% с помощью ЛАТРа или резистора в одной из фаз. Реле должно отключить пускатель в течение 30–60 с. Проверьте срабатывание автомата при 6-кратном токе (для 16 А – 96 А). Зафиксируйте время отключения и сравните с паспортными данными устройств.

Тестирование работы компрессора после подключения

Перед первым запуском убедитесь, что все соединения соответствуют схеме подключения: фазы L1, L2, L3 поданы на клеммы пускателя, а катушка управления запитана напряжением 220В или 380В (в зависимости от модели). Проверьте затяжку болтовых соединений на компрессоре и пускателе – момент затяжки должен составлять 12–15 Н·м для медных наконечников сечением 16–25 мм². Отключите автоматический выключатель на линии и прозвоните цепь мегомметром на 500В: сопротивление изоляции между фазами и корпусом должно быть не менее 0,5 МОм. Если значение ниже, замените кабели или устраните повреждения изоляции.

Запуск проводите в следующей последовательности:

1. Включите автоматический выключатель на 380В и убедитесь, что индикаторы пускателя горят (при наличии).
2. Нажмите кнопку «Пуск» на пульте управления – компрессор должен начать работу через 1–2 секунды (задержка обусловлена срабатыванием реле времени).
3. В течение первых 30 секунд контролируйте:
   • отсутствие посторонних шумов (стук, скрежет, вибрация выше 2,5 мм/с на частоте 50 Гц);
   • температуру корпуса электродвигателя – через 5 минут работы она не должна превышать 60°C (измеряйте пирометром или термопарой);
   • давление на манометре ресивера – при номинальной нагрузке оно должно стабилизироваться в пределах ±5% от паспортного значения (например, 8–10 бар для промышленных моделей).
4. Если компрессор отключается по перегрузке, проверьте ток холостого хода токоизмерительными клещами: для двигателей мощностью 5,5–11 кВт он не должен превышать 30–40% от номинального (например, 6–8 А при 15 А номинала). При превышении проверьте соосность вала, состояние подшипников и уровень масла в картере.

При обнаружении неисправностей немедленно отключите питание и устраните дефект – работа компрессора с отклонениями от нормы сокращает ресурс на 40–60%.

Типичные ошибки при подключении и способы их устранения

Первая распространённая ошибка – неправильный выбор сечения кабеля. Для компрессора мощностью 5,5 кВт при напряжении 380В требуется кабель с медными жилами не менее 2,5 мм², а при длине линии свыше 30 метров – 4 мм². Использование провода меньшего сечения приводит к перегреву, падению напряжения и срабатыванию тепловой защиты пускателя. Проверьте расчёт по формуле: I = P / (√3 × U × cosφ), где I – ток, P – мощность, U – напряжение, cosφ – коэффициент мощности (обычно 0,8–0,9). Замените кабель при несоответствии.

Ошибка в схеме подключения обмоток двигателя – соединение «звездой» вместо «треугольника» или наоборот. На шильдике компрессора указано рабочее напряжение: 380/660В означает, что при 380В обмотки соединяются «треугольником», а при 660В – «звездой». Неправильное подключение снижает пусковой момент на 30–40% или вызывает перегрев. Проверьте схему мультиметром: сопротивление между фазами при «треугольнике» должно быть одинаковым, а при «звезде» – в 1,73 раза выше между фазой и нулем.

Отсутствие или неправильная настройка теплового реле пускателя – причина ложных срабатываний или несрабатывания при перегрузке. Реле должно быть настроено на номинальный ток двигателя (указан на шильдике) с допуском +5–10%. Например, для тока 11А установите регулятор на 11,5–12А. Проверьте срабатывание реле, подав ток на 20% выше номинального – оно должно отключить цепь за 3–5 минут. При частых ложных срабатываниях замените реле или увеличьте сечение кабеля.

Игнорирование заземления корпуса компрессора и пускателя приводит к риску поражения током и сбоям в работе. Подключите жёлто-зелёный провод к заземляющей шине щита и к болту заземления на корпусе оборудования. Сопротивление контура заземления не должно превышать 4 Ом. Проверьте целостность цепи мегаомметром: между фазой и корпусом сопротивление должно быть не менее 0,5 МОм. При отсутствии заземления в сети используйте УЗО с током утечки 30 мА.
