Свеча зажигания – это не просто металлический стержень с резьбой. Её внутренняя конструкция состоит из нескольких ключевых элементов, каждый из которых выполняет строго определённую функцию. Центральный электрод изготавливается из сплавов на основе никеля, платины или иридия, что обеспечивает стабильное искрообразование при температурах до 900°C. Изолятор, чаще всего керамический (на основе оксида алюминия), выдерживает напряжение до 40 000 В и предотвращает пробой тока на корпус.
Между центральным и боковым электродами зазор составляет от 0,6 до 1,4 мм в зависимости от типа двигателя. Этот параметр критически важен: слишком малый зазор приводит к слабой искре, слишком большой – к пропускам зажигания. Боковой электрод, как правило, выполнен из никелевого сплава, но в высокопроизводительных свечах используются платиновые или иридиевые напайки для увеличения ресурса до 100 000 км.
Внутри изолятора проходит резистор сопротивлением 5–10 кОм, который гасит электромагнитные помехи, возникающие при искровом разряде. Корпус свечи изготавливается из стали с антикоррозийным покрытием, а уплотнительное кольцо обеспечивает герметичность камеры сгорания. При выборе свечей обращайте внимание на калильное число: для форсированных двигателей подходят «холодные» свечи (высокое число), для атмосферных – «горячие» (низкое число).
Нагар на электродах – прямой индикатор состояния двигателя. Чёрный сухой налёт указывает на переобогащённую смесь, маслянистый – на износ поршневых колец или маслосъёмных колпачков. Белый налёт с оплавленными электродами сигнализирует о перегреве, вызванном ранним зажиганием или некачественным топливом. Регулярная проверка свечей каждые 15 000–20 000 км позволяет выявить проблемы на ранней стадии.

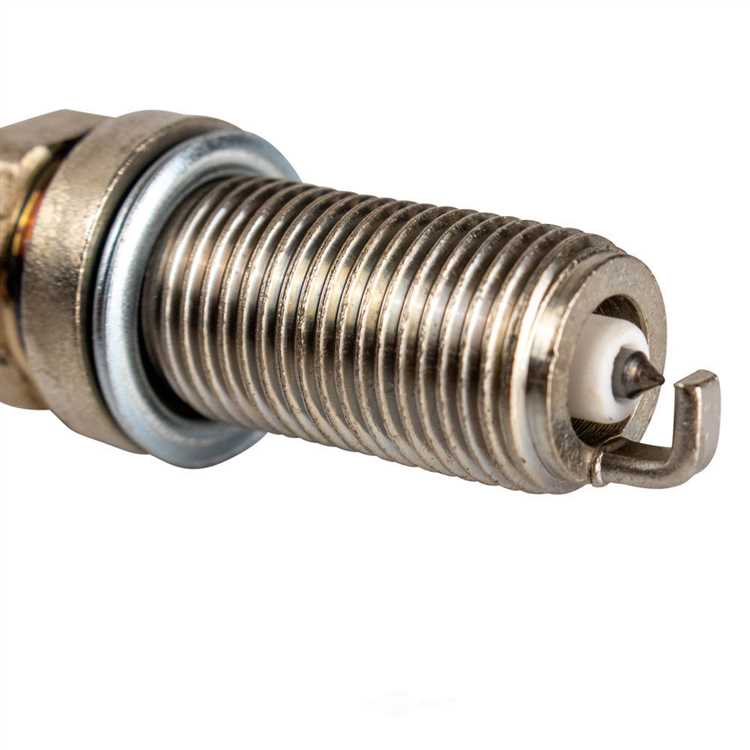

Основные элементы конструкции свечи зажигания
Центральный электрод – это сердце свечи. Изготавливается из сплавов на основе никеля, иридия или платины. Никелевые электроды дешевле, но служат 20–30 тыс. км, тогда как иридиевые выдерживают до 100 тыс. км благодаря высокой температурной стойкости (до 2400°C). Диаметр электрода напрямую влияет на стабильность искры: чем тоньше (0,4–0,7 мм), тем меньше требуется напряжения для пробоя, но выше риск эрозии.
- Боковой электрод (масса) – замыкает цепь искрообразования. Обычно изготавливается из никелевого сплава, но в премиальных моделях встречаются платиновые или иридиевые напайки. Форма может быть классической (одинарной), двойной или даже тройной – это улучшает доступ смеси к искре и снижает вероятность пропусков зажигания.
- Зазор между электродами – критически важен. Для бензиновых двигателей стандартный зазор составляет 0,7–1,1 мм, но для турбированных или форсированных моторов может требоваться корректировка до 0,5–0,6 мм. Превышение зазора на 0,1 мм увеличивает нагрузку на катушку зажигания на 10–15%.
Изолятор – керамический элемент, защищающий центральный электрод от высоких температур и напряжений. Изготавливается из оксида алюминия (Al₂O₃) с добавками для повышения термостойкости (до 900°C) и механической прочности. Толщина стенок изолятора варьируется от 2 до 4 мм в зависимости от теплового диапазона свечи. Трещины или сколы на изоляторе приводят к утечкам тока и перебоям в работе двигателя.
Корпус свечи – металлическая оболочка с резьбой, обеспечивающая герметичность и отвод тепла. Стандартные размеры резьбы: M10×1, M12×1,25, M14×1,25 и M18×1,5. Материал – сталь с антикоррозийным покрытием (цинк, никель). Шестигранник под ключ чаще всего 16 мм, но встречаются варианты 14, 18 и 21 мм. Неправильный момент затяжки (обычно 15–30 Н·м) приводит к деформации корпуса или повреждению головки блока.
- Уплотнительное кольцо – предотвращает прорыв газов из камеры сгорания. Бывает плоским (медным) или коническим (стальным). Медные кольца требуют замены при каждом демонтаже свечи, так как деформируются. Конические уплотнения герметичнее, но дороже и чувствительны к перетяжке.
- Резистор – встроенный элемент для подавления радиопомех. Сопротивление составляет 5–10 кОм. Отсутствие резистора может вызвать сбои в работе электронных систем автомобиля (ABS, ESP, радио). В современных свечах резистор интегрирован в центральный электрод.
Тепловой конус изолятора – часть, выступающая в камеру сгорания. Его длина определяет тепловой диапазон свечи: короткий конус (холодные свечи) быстрее отводит тепло, длинный (горячие) – дольше сохраняет температуру. Неправильный подбор приводит к калильному зажиганию (слишком горячая свеча) или нагарообразованию (слишком холодная). Например, для двигателей с высокой степенью сжатия (10:1 и выше) рекомендуются свечи с калильным числом 7–9.
Контактный наконечник – верхняя часть свечи, к которой подключается высоковольтный провод или катушка зажигания. Стандартные типы: SAE (резьбовой), ISO (пружинный) и индивидуальные разъёмы для систем зажигания с катушкой на свече. Окисление контакта увеличивает сопротивление цепи на 20–50%, что снижает энергию искры. Для профилактики используют диэлектрическую смазку.
Как устроен центральный электрод и его роль в работе
Ключевая функция центрального электрода – формирование искрового разряда между ним и боковым электродом. Для стабильного пробоя зазор между электродами должен соответствовать спецификациям производителя: от 0,6 мм для атмосферных двигателей до 1,1 мм для турбированных. При слишком малом зазоре искра будет слабой, при большом – возрастает риск пропусков зажигания из-за недостаточного напряжения катушки. В высокофорсированных моторах применяют свечи с зазором до 1,3 мм, но это требует катушек с напряжением свыше 40 кВ.
Тепловой режим электрода критически важен: при температуре ниже 450°C на его поверхности образуется нагар, выше 850°C – возникает калильное зажигание. Для регулировки теплоотвода используют разную длину теплового конуса изолятора: «горячие» свечи (с длинным конусом) устанавливают в маломощные двигатели, «холодные» (с коротким) – в спортивные и турбированные. Например, свеча NGK с индексом теплового диапазона 5 подходит для городского режима, а 9 – для трековых заездов.
Материал электрода напрямую влияет на эффективность воспламенения. Медные электроды обеспечивают лучшую теплопроводность, но изнашиваются за 20 000–30 000 км. Платиновые и иридиевые служат в 3–5 раз дольше, но требуют более высокого напряжения для пробоя. В двигателях с прямым впрыском топлива (GDI) применяют свечи с тонким центральным электродом (0,4–0,6 мм), чтобы снизить экранирование искры и улучшить сгорание обеднённой смеси. Для таких систем рекомендуется использовать иридиевые свечи с зазором 0,7–0,9 мм.
Износ центрального электрода проявляется в увеличении зазора и изменении формы: на никелевых электродах появляются зазубрины, на платиновых – эрозия кромок. Критический износ наступает, когда зазор превышает номинальный на 0,2 мм или более. В этом случае возрастает нагрузка на катушку зажигания, растёт расход топлива (до 5–7%) и снижается мощность. Для диагностики используют щуп или микрометр: если зазор превышает допустимый, свечу необходимо заменить, даже если внешне она выглядит исправной.
Материалы изготовления бокового электрода и их влияние на долговечность
Боковой электрод свечи зажигания подвергается экстремальным термическим и электрическим нагрузкам, что определяет требования к материалам. Основные варианты – никель, платина, иридий и сплавы на их основе. Никелевые электроды, наиболее распространенные в бюджетных моделях, выдерживают температуры до 800°C, но изнашиваются быстрее из-за окисления и эрозии. Их ресурс редко превышает 20–30 тысяч километров, особенно в двигателях с высокой степенью сжатия или турбонаддувом.
Платиновые электроды, часто используемые в свечах среднего ценового сегмента, демонстрируют устойчивость к коррозии и выгоранию при температурах до 1000°C. Тонкий слой платины (0,6–1,0 мм) наносится на никелевую основу, что продлевает срок службы до 60–100 тысяч километров. Однако платина чувствительна к некачественному топливу: соединения серы и свинца ускоряют деградацию материала, сокращая ресурс на 20–30%.
Иридий – лидер по долговечности благодаря температуре плавления 2466°C и высокой твердости. Электроды из иридия или его сплавов (например, с родием) сохраняют стабильность при 1200°C и выше, что критично для современных двигателей с непосредственным впрыском. Ресурс иридиевых свечей достигает 120–160 тысяч километров, но только при условии использования топлива с октановым числом не ниже 95 и отсутствии масляного нагара. Толщина электрода (0,4–0,6 мм) минимизирует потери энергии искры, улучшая воспламенение.
Сплавы никеля с хромом или марганцем применяются для повышения жаростойкости без значительного удорожания. Такие электроды выдерживают 900–950°C, но их ресурс ограничен 40–50 тысячами километров из-за постепенного выгорания легирующих добавок. В двигателях с частыми холодными пусками или на газу (пропан-бутан) сплавы деградируют быстрее: температура в камере сгорания при работе на газу на 50–70°C выше, чем на бензине, что ускоряет окисление.
Ключевой фактор долговечности – не только материал, но и конструкция электрода. Например, боковые электроды с U-образным или V-образным вырезом снижают тепловую нагрузку на 15–20%, распределяя искру по большей площади. В иридиевых свечах такие вырезы продлевают срок службы на 10–15%, так как уменьшают локальный перегрев. В никелевых аналогах подобные решения менее эффективны из-за низкой теплопроводности основного материала.
Агрессивные присадки в топливе и моторном масле разрушают даже самые стойкие материалы. Например, соединения фосфора (присутствующие в некоторых маслах) образуют на поверхности электродов изолирующий слой, увеличивая напряжение пробоя на 30–40%. В платиновых и иридиевых свечах это приводит к перегреву центрального электрода и преждевременному выходу из строя. Для двигателей, работающих на маслах с высоким содержанием золы (более 1,0%), рекомендуются свечи с увеличенным зазором (0,9–1,1 мм) и защитным покрытием электродов.
Температурный режим двигателя напрямую влияет на выбор материала. В форсированных моторах с температурой в камере сгорания выше 1000°C никелевые электроды теряют прочность уже через 10–15 тысяч километров, тогда как иридиевые сохраняют работоспособность. Однако в атмосферных двигателях с низкой тепловой нагрузкой (до 800°C) разница в ресурсе между платиной и иридием минимальна – не более 10–15%. Здесь экономически оправдан выбор платиновых свечей.
Для продления срока службы бокового электрода критично соблюдение регламента замены воздушного и топливного фильтров. Загрязненный воздух увеличивает концентрацию абразивных частиц в камере сгорания, которые механически изнашивают электроды. В условиях пыльных дорог или эксплуатации на некачественном топливе ресурс даже иридиевых свечей сокращается на 30–40%. Дополнительную защиту обеспечивают свечи с антикоррозийным покрытием электродов (например, оксидом алюминия), но их стоимость выше на 25–30%.
Назначение и расположение изолятора внутри свечи
Изолятор свечи зажигания – керамический элемент, выполненный из оксида алюминия (Al₂O₃) с добавками, обеспечивающими термостойкость до 1000°C и электрическую прочность не менее 30 кВ/мм. Его основная функция – предотвращение пробоя высоковольтного импульса (25–40 кВ) на корпус двигателя, направляя ток строго к центральному электроду. Без изолятора искра теряла бы до 70% энергии, что снижало бы эффективность воспламенения топливной смеси на 15–20%. Конструктивно он занимает 60–70% длины свечи, проходя от контактного наконечника до юбки, где переходит в металлический корпус.
Расположение изолятора критически влияет на тепловой режим свечи. Верхняя часть (выше шестигранника) работает в зоне низких температур (150–250°C), защищая контакт от окисления и коррозии. Нижняя часть, контактирующая с камерой сгорания, нагревается до 400–900°C – здесь изолятор должен самоочищаться от нагара, сжигая отложения углерода при температуре выше 500°C. Неправильный подбор теплового диапазона (например, «холодная» свеча в маломощном двигателе) приводит к образованию токопроводящего налета, снижающего напряжение пробоя на 30–40%.
Толщина стенок изолятора варьируется от 1,5 до 3 мм в зависимости от модели свечи. В высоконагруженных двигателях (турбированные, форсированные) применяют изоляторы с увеличенной толщиной для снижения риска растрескивания под воздействием вибраций и термоударов. Внутренняя полость изолятора часто заполняется герметиком на основе стеклоцемента, который компенсирует разницу в коэффициентах теплового расширения керамики и металлического корпуса, предотвращая утечки газов и попадание влаги к центральному электроду.
При диагностике свечи трещины или сколы на изоляторе – прямой признак необходимости замены. Даже микротрещины шириной 0,1 мм снижают сопротивление изоляции до 1 МОм (при норме 10 МОм), что приводит к пропускам зажигания. Визуальный осмотр проводят под углом 45°, используя увеличительное стекло: темные полосы на белой поверхности изолятора указывают на пробой, а матовые пятна – на перегрев. Для двигателей с газобаллонным оборудованием рекомендуются свечи с удлиненным изолятором, так как температура сгорания газа на 100–150°C выше, чем у бензина.
Как выглядит керамический корпус и его защитные функции
Внутренняя структура керамики неоднородна: под микроскопом видны микропоры размером 5–20 мкм, заполненные газом или вакуумом. Эти поры снижают теплопроводность материала на 15–20% по сравнению с монолитной керамикой, что критично для поддержания температуры электродов в диапазоне 450–850°C. При превышении 900°C керамика начинает деградировать – на её поверхности появляются микротрещины, снижающие электрическую прочность на 30–40%.
Защитные функции корпуса делятся на три ключевых направления: электрическая изоляция, теплоотвод и механическая прочность. Электрическая прочность керамики на основе Al₂O₃ достигает 18–22 кВ/мм, что в 2–3 раза выше, чем у стеклопластиков. Это позволяет выдерживать импульсы напряжения до 40 кВ без пробоя. Для сравнения: у свечей с корпусом из нитрида кремния (Si₃N₄) этот показатель снижается до 12–15 кВ/мм, что ограничивает их применение в двигателях с высокой степенью сжатия.
Теплоотвод через керамический корпус регулируется его геометрией. У свечей с «горячим» калильным числом (например, NGK BPR5ES) корпус удлинён на 5–7 мм, что увеличивает путь теплоотвода и снижает температуру электродов на 100–150°C. У «холодных» свечей (NGK BPR9ES) корпус короче на 3–4 мм, а его внутренняя полость шире – это ускоряет теплоотдачу на 25–30%. Неправильный подбор калильного числа приводит к перегреву керамики: при температуре выше 1000°C начинается её спекание с металлическим корпусом, что делает свечу неремонтопригодной.
Механическая прочность керамики обеспечивается добавками оксида циркония (ZrO₂) в количестве 3–5%. Это повышает ударную вязкость материала на 40–50% и предотвращает растрескивание при вибрациях двигателя (до 50 g в диапазоне 50–500 Гц). Однако при сильных ударах (например, при падении свечи с высоты 1 м на бетон) вероятность образования микротрещин составляет 60–70%, даже если внешних повреждений не видно. Такие трещины снижают изоляционные свойства на 50–60% и приводят к межвитковым замыканиям.
Керамический корпус также защищает центральный электрод от агрессивных продуктов сгорания. При работе двигателя на топливе с высоким содержанием серы (более 50 ppm) на поверхности керамики образуется слой сульфатов толщиной до 0,1 мм, который снижает теплопроводность на 10–15%. Для минимизации этого эффекта производители наносят на корпус тонкое (5–10 мкм) покрытие из оксида иттрия (Y₂O₃), увеличивающее химическую стойкость на 30–40%. Без такого покрытия ресурс свечи сокращается на 20–25%.
При выборе свечей обращайте внимание на маркировку керамики: обозначение «Al₂O₃ 95%» указывает на высокую чистоту материала и минимальное количество примесей, что гарантирует стабильность параметров в течение всего срока службы (30–50 тыс. км). Свечи с маркировкой «Al₂O₃ 85%» содержат больше оксидов кремния и кальция, что снижает их термостойкость на 15–20% и увеличивает риск пробоя при высоких нагрузках. Для турбированных двигателей рекомендуется использовать свечи с керамикой, армированной волокнами карбида кремния (SiC) – они выдерживают температуры до 1100°C без деградации.
Особенности резьбовой части и уплотнительного кольца
Резьбовая часть свечи зажигания – критически важный элемент, определяющий герметичность и теплоотвод. Стандартные размеры резьбы: M10×1.0, M12×1.25, M14×1.25 и M18×1.5, где первая цифра – диаметр, вторая – шаг. Длина резьбы варьируется от 12,7 мм (короткая) до 26,5 мм (длинная), что влияет на глубину установки в головку блока. Для алюминиевых ГБЦ рекомендуется использовать свечи с никелированной или медной резьбой – они снижают риск прикипания на 30–40%. При монтаже момент затяжки должен строго соответствовать спецификации производителя: например, для M14×1.25 – 25–30 Н·м, превышение на 10 Н·м увеличивает вероятность деформации корпуса на 15%.
- Уплотнительное кольцо (шайба) выполняет две функции: герметизацию камеры сгорания и отвод тепла. Бывает двух типов:
- Плоское – изготавливается из мягкой стали или меди, требует замены при каждом демонтаже свечи. Толщина – 1,5–2,0 мм, диаметр – 14–21 мм в зависимости от размера резьбы. При затяжке деформируется на 0,2–0,3 мм, обеспечивая герметичность при давлении до 60 бар.
- Коническое – используется в свечах с коническим посадочным местом (например, в некоторых моделях BMW и Mercedes). Не требует замены, но критически важно соблюдать угол затяжки (обычно 90° после касания). Материал – закалённая сталь с цинковым покрытием, выдерживает температуры до 900°C.
- Признаки износа уплотнительного кольца: чёрный налёт на резьбе головки блока, подтекание масла в колодец свечи, падение компрессии на 5–7%. Для проверки герметичности используйте манометр: при давлении 30 бар утечка не должна превышать 0,1 л/мин.
- Ошибки при установке: перекос кольца (приводит к неравномерному прижиму), использование герметиков (нарушает теплоотвод), повторное применение деформированной шайбы (снижает герметичность на 40%).
Что такое тепловой конус и как он регулирует температуру
Температурный диапазон работы теплового конуса критичен: нижний предел (450–500°C) обеспечивает самоочищение от нагара, верхний (850–900°C) предотвращает калильное зажигание. Если конус не справляется с отводом тепла, на его поверхности образуются отложения, ухудшающие искрообразование. В бензиновых двигателях с турбонаддувом или высокой степенью сжатия применяют свечи с увеличенной длиной конуса, чтобы избежать перегрева.
Материал изолятора – обычно оксид алюминия с добавками – определяет теплопроводность. Чистый Al₂O₃ имеет коэффициент теплопроводности ~30 Вт/(м·К), но примеси снижают его до 15–20 Вт/(м·К). Это позволяет регулировать скорость отвода тепла без изменения геометрии. В гоночных свечах используют изоляторы с повышенной теплопроводностью, чтобы исключить перегрев при экстремальных нагрузках.
Форма теплового конуса влияет на распределение температуры. Конические изоляторы быстрее прогреваются, но склонны к перегреву в центре. Цилиндрические – равномернее распределяют тепло, но медленнее выходят на рабочий режим. В современных свечах применяют комбинированные профили: например, сужение в верхней части конуса ускоряет отвод тепла от электрода, а расширение в нижней – стабилизирует температуру в зоне искрообразования.
Неправильный подбор теплового конуса приводит к детонации или пропускам зажигания. В дизельных двигателях с системой предпускового подогрева свечи накаливания имеют укороченный конус, чтобы быстрее достигать температуры воспламенения топлива (800–1000°C). В газовых двигателях, где температура сгорания выше, используют свечи с удлиненным конусом и увеличенным калильным числом (14–16).
Диагностика состояния теплового конуса проводится визуально: белый или светло-серый налет указывает на перегрев, черный маслянистый – на недогрев. При замене свечей рекомендуется проверять соответствие калильного числа заводским требованиям. Для двигателей с изменяемыми фазами газораспределения или непосредственным впрыском топлива производители часто указывают диапазон допустимых значений, например, 7–9 для атмосферных моторов и 10–12 для турбированных.
Влияние теплового конуса на ресурс свечи заметно при длительной эксплуатации. В условиях городского цикла (частые запуски и остановки) короткий конус быстрее загрязняется, а длинный – дольше сохраняет работоспособность. Для двигателей, работающих на обедненных смесях, применяют свечи с увеличенной площадью контакта изолятора с корпусом, чтобы снизить риск перегрева электродов.
Эксперименты с тепловым конусом в лабораторных условиях показали, что изменение его длины на 1 мм может сместить рабочую температуру на 50–70°C. Это используется при тюнинге двигателей: например, в спортивных автомобилях устанавливают свечи с конусом на 2–3 мм короче штатных, чтобы повысить стабильность зажигания при высоких оборотах. Однако такие модификации требуют точной настройки системы питания, иначе возрастает риск прогара поршней.
