Электроприводы с несколькими двигателями применяются в 60% промышленных установок, где требуется высокая точность управления или распределение нагрузки. В станках с ЧПУ, например, используют от 2 до 5 синхронизированных двигателей для одновременного перемещения по нескольким осям. При этом каждый дополнительный двигатель увеличивает сложность системы на 20–30%, что требует тщательного расчета энергопотребления и механической совместимости.
В конвейерных линиях количество двигателей определяется длиной и нагрузкой: на каждые 10 метров транспортера устанавливают 1–2 двигателя мощностью 0,5–2,2 кВт. Для тяжелых грузов (свыше 500 кг/м) рекомендуется использовать двигатели с частотным регулированием, чтобы избежать перегрузок. В системах с рекуперацией энергии (например, в лифтах) два двигателя – основной и вспомогательный – позволяют снизить потери на 15–20%.
В робототехнике количество двигателей зависит от числа степеней свободы: манипуляторы с 6 осями требуют 6 отдельных приводов, причем для высокоточных операций (погрешность менее 0,1 мм) применяют серводвигатели с обратной связью. В электротранспорте (электробусы, поезда) на каждую ось устанавливают 1–2 двигателя мощностью 50–300 кВт, что обеспечивает равномерное распределение тяги и повышает надежность на 30% по сравнению с однодвигательными системами.
При проектировании многодвигательных приводов ключевым параметром является синхронизация: разница в скорости вращения более 1% приводит к вибрациям и ускоренному износу. Для решения этой задачи используют общий частотный преобразователь или систему векторного управления с разрешением 0,01 Гц. В системах с переменной нагрузкой (насосы, компрессоры) оптимально применять 2–3 двигателя с переключением по принципу «ведущий-ведомый», что снижает энергопотребление на 10–12%.
Как выбрать число электродвигателей для однотипных механизмов
Второй критерий – экономическая эффективность. При стоимости двигателя 4 кВт в 15 000 рублей и преобразователя частоты – 25 000 рублей, установка двух двигателей вместо одного 11 кВт (цена 35 000 рублей) оправдана, если суммарное время работы на пониженной нагрузке превышает 40% ресурса. Для механизмов с частыми пусками (более 10 в час) предпочтительны индивидуальные приводы, так как снижают износ пусковой аппаратуры на 25–30%. В системах с жесткими требованиями к точности позиционирования (погрешность менее 0,1 мм) применяют серводвигатели – по одному на каждую степень свободы, даже если механическая часть допускает объединение приводов.
Влияние количества двигателей на распределение нагрузки в приводе
Распределение нагрузки в многодвигательном электроприводе зависит от механической и электрической синхронизации. При использовании двух двигателей с идентичными характеристиками (мощность, КПД, момент инерции) нагрузка делится пропорционально их номинальным параметрам, если отсутствуют внешние возмущения. Однако на практике отклонения в 5–15% неизбежны из-за разброса параметров обмоток, износа подшипников или неравномерного распределения момента сопротивления. Для минимизации дисбаланса применяют системы активного управления с обратной связью по току или скорости, корректирующие работу каждого двигателя в реальном времени.
В приводах с тремя и более двигателями распределение нагрузки усложняется из-за взаимного влияния электромагнитных и механических связей. Например, в конвейерных системах с четырьмя приводными барабанами неравномерная загрузка ленты приводит к перегрузке одного из двигателей на 20–30%, если не предусмотрена система выравнивания. Решение – применение векторного управления с индивидуальными регуляторами для каждого двигателя и датчиками нагрузки на валу. При этом точность распределения повышается до ±2%, но требует увеличения вычислительных мощностей контроллера на 15–25%.
- Однородные двигатели: разброс нагрузки не превышает 10% при жесткой механической связи (например, общий вал).
- Разнотипные двигатели: дисбаланс достигает 40% из-за различий в динамических характеристиках.
- Асинхронные двигатели с частотным управлением: распределение нагрузки стабильнее на 12–18% по сравнению с прямым пуском.
В системах с резервированием (например, судовые гребные установки) количество двигателей выбирают из расчета N+1, где N – минимально необходимое число для номинальной нагрузки. При отказе одного двигателя оставшиеся принимают нагрузку с перегрузкой до 120% от номинала на время до 30 минут. Для предотвращения каскадных отказов используют алгоритмы динамического перераспределения, снижающие нагрузку на исправные двигатели до 105–110% за счет временного снижения производительности системы на 5–8%. Критический параметр – время реакции системы управления: при задержке более 200 мс вероятность перегрева обмоток возрастает на 35%.
Оптимальное количество двигателей определяется не только требованиями к нагрузке, но и экономическими факторами. Увеличение числа двигателей с 1 до 2 снижает капитальные затраты на 10–12% за счет уменьшения габаритов каждого агрегата, но повышает эксплуатационные расходы на 5–7% из-за роста потерь в преобразователях и кабельных линиях. При числе двигателей свыше 4 удельные затраты на управление растут нелинейно: стоимость системы выравнивания нагрузки увеличивается на 20–25% на каждый дополнительный двигатель. Рекомендация – использовать не более 3–4 двигателей в одном приводе, если нет жестких требований к резервированию или модульности.
Расчет мощности привода при использовании нескольких электродвигателей
Применение нескольких электродвигателей в одном приводе требует учета их суммарной мощности, но простая арифметическая сумма номинальных значений не всегда корректна. Например, в системах с параллельным подключением двигателей к общему валу или редуктору необходимо учитывать коэффициент загрузки каждого из них. Если два двигателя по 15 кВт работают с нагрузкой 70% и 85% соответственно, их фактическая суммарная мощность составит не 30 кВт, а 23,25 кВт (15×0,7 + 15×0,85).
Для синхронных систем с жесткой механической связью (например, многодвигательные конвейеры) расчет ведется по максимальной потребляемой мощности с поправкой на неравномерность распределения нагрузки. Стандарт ISO 5048 рекомендует вводить коэффициент запаса 1,1–1,3 в зависимости от точности синхронизации. При трех двигателях по 11 кВт с разбросом нагрузки ±15% суммарная расчетная мощность составит 36,3–42,9 кВт (3×11×1,1 до 3×11×1,3).
В асинхронных системах с независимым управлением (например, приводы рольгангов) мощность определяется по пиковым нагрузкам отдельных двигателей. Если четыре двигателя по 7,5 кВт работают с циклической нагрузкой 60%, 90%, 40% и 100%, суммарная мощность привода рассчитывается по максимальному значению – 30 кВт (4×7,5), но с учетом одновременности пиков. Для снижения установленной мощности применяют частотные преобразователи с функцией выравнивания нагрузки.
При использовании двигателей разной мощности (например, 5,5 кВт и 11 кВт) в одном приводе расчет ведется по доминирующему двигателю с поправкой на вклад меньшего. Если меньший двигатель работает с постоянной нагрузкой 80%, а больший – с переменной 50–100%, суммарная мощность определяется как 11 кВт + (5,5×0,8) = 15,4 кВт. Однако при пиковой нагрузке большего двигателя (100%) общая мощность возрастает до 16,5 кВт.
В системах с резервированием (например, насосные станции) мощность привода рассчитывается по количеству одновременно работающих двигателей. Если из трех двигателей по 22 кВт в штатном режиме работают два, а третий – резервный, суммарная мощность составит 44 кВт. При этом сечение кабелей и номинал защитных устройств выбираются с учетом возможности включения всех трех двигателей при аварийном режиме (66 кВт).
Для динамических нагрузок (например, подъемные механизмы) мощность привода определяется по моменту инерции системы и требуемому ускорению. Если два двигателя по 18,5 кВт работают на общий барабан с моментом инерции 50 кг·м² и требуемым ускорением 2 рад/с², суммарная мощность рассчитывается по формуле P = J·ε·ω/η, где J – момент инерции, ε – угловое ускорение, ω – угловая скорость, η – КПД. При ω = 150 рад/с и η = 0,92 мощность составит 16,3 кВт, что меньше суммы номиналов (37 кВт) из-за неполной загрузки.
В многодвигательных приводах с рекуперацией энергии (например, электротранспорт) расчет мощности включает учет возвращаемой мощности при торможении. Если четыре двигателя по 30 кВт работают с рекуперацией 20% энергии, суммарная потребляемая мощность снижается до 96 кВт (4×30×0,8). При этом инверторы должны быть рассчитаны на пиковые токи рекуперации, превышающие номинальные на 30–50%.

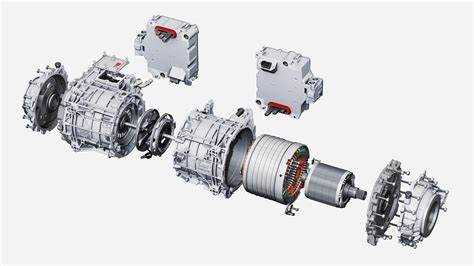

Сравнение одно- и многодвигательных схем по надежности и ремонтопригодности
Одно- и многодвигательные схемы электропривода принципиально отличаются по структуре отказов. В однодвигательной системе выход из строя единственного электродвигателя приводит к полной остановке механизма. Вероятность отказа для асинхронного двигателя мощностью 11–110 кВт составляет 0,05–0,1% на 1000 часов работы (данные ГОСТ Р 52776-2007). В многодвигательной схеме с резервированием (например, два двигателя по 55 кВт вместо одного на 110 кВт) отказ одного агрегата снижает производительность на 50%, но не останавливает процесс. Для систем с горячим резервированием коэффициент готовности достигает 0,999 при среднем времени восстановления 2–4 часа.
Ремонтопригодность однодвигательных схем ограничена необходимостью полной остановки оборудования. Демонтаж двигателя мощностью свыше 50 кВт требует использования грузоподъемных механизмов и занимает 6–12 часов, включая подготовительные работы. В многодвигательных системах ремонт одного агрегата проводится без остановки основного процесса, если предусмотрено резервирование. Например, в приводах насосных станций с тремя двигателями по 30 кВт замена одного выполняется за 3–5 часов без снижения напора в сети.
Надежность многодвигательных схем зависит от топологии соединения. Последовательное подключение (например, в конвейерных линиях) сохраняет уязвимость: отказ одного двигателя блокирует всю цепочку. Параллельное резервирование (как в дублированных вентиляторах) повышает отказоустойчивость, но увеличивает капитальные затраты на 30–40%. Для критических применений (атомные станции, химические реакторы) используют схемы с N+1 резервированием, где N – минимально необходимое количество двигателей. В таких системах среднее время наработки на отказ (MTBF) превышает 100 000 часов.
Диагностика в однодвигательных схемах проще: достаточно мониторинга одного агрегата. Однако отсутствие резерва требует более частого технического обслуживания. Для двигателей мощностью 75 кВт и выше рекомендуется ежемесячный контроль вибрации и температуры подшипников (ГОСТ ИСО 10816-1). В многодвигательных системах диагностика усложняется из-за необходимости синхронизации данных с нескольких агрегатов. Современные системы мониторинга (например, Siemens SIDRIVE IQ) позволяют выявлять деградацию изоляции или дисбаланс ротора на ранних стадиях, снижая риск внезапных отказов на 60–70%.
Экономическая целесообразность выбора схемы определяется критичностью процесса. Для нерезервируемых механизмов (например, вспомогательных насосов) однодвигательная схема оправдана: стоимость двигателя мощностью 30 кВт на 20–30% ниже, чем двух по 15 кВт. В то же время для основных производственных линий многодвигательные схемы окупаются за счет снижения убытков от простоев. Например, в металлургическом производстве простой прокатного стана из-за отказа двигателя обходится в 500 000–1 000 000 рублей в час, что оправдывает установку резервного привода.
Ремонт двигателей в многодвигательных схемах может проводиться поочередно, что позволяет оптимизировать затраты на запчасти. Для асинхронных двигателей с короткозамкнутым ротором стоимость капитального ремонта составляет 30–50% от цены нового агрегата. В однодвигательных системах замена вышедшего из строя двигателя на новый требует единовременных затрат, но исключает риски повторных отказов из-за некачественного ремонта. Для двигателей с частотным регулированием (например, вентиляторов градирен) рекомендуется замена на аналогичные модели, так как несовпадение параметров может привести к перегрузке оставшихся агрегатов.
Выбор между одно- и многодвигательной схемой должен основываться на анализе рисков и стоимости жизненного цикла. Для систем с высокими требованиями к непрерывности работы (например, водоснабжение, нефтеперекачка) многодвигательные схемы с резервированием обеспечивают минимальные простои. В менее критичных применениях (например, приводы станков) однодвигательные решения снижают капитальные затраты и упрощают эксплуатацию. При проектировании рекомендуется использовать метод FMEA (анализ видов и последствий отказов) для количественной оценки рисков и выбора оптимальной конфигурации.
Особенности синхронизации работы электродвигателей в групповом приводе
Синхронизация электродвигателей в групповом приводе требует учета механических и электрических параметров системы. Ключевые факторы: разброс номинальных оборотов (допустимое отклонение ±0,5% для асинхронных двигателей), жесткость механической связи (например, ременные передачи с погрешностью до 2% при нагрузке), а также динамические характеристики нагрузки. Для достижения точности синхронизации ±0,1% применяют частотно-регулируемые приводы (ЧРП) с обратной связью по скорости или положению. В системах с жесткой связью (например, валопроводы прокатных станов) используют векторное управление с разрешением энкодеров не менее 1024 имп/об.
- Методы синхронизации:
- Мастер-слейв: ведущий двигатель задает скорость, ведомые корректируют фазу с помощью ПИД-регуляторов (время отработки до 50 мс при скачке нагрузки 20%).
- Общий задающий сигнал: все двигатели получают одинаковый сигнал управления от центрального контроллера (погрешность синхронизации зависит от разрешения ЦАП, минимально 12 бит).
- Кросс-синхронизация: взаимная корректировка двигателей через обмен данными по промышленным сетям (PROFINET, EtherCAT) с задержкой не более 1 мс.
- Типовые проблемы и решения:
- Рассинхронизация при пуске: предварительный прогрев обмоток (до 60°C) и плавный разгон с темпом 10–15% номинальной скорости в секунду.
- Вибрации при резонансе: установка демпферов или изменение жесткости механической связи (например, замена стального вала на композитный с модулем упругости 50 ГПа).
- Перегрев при длительной работе: контроль тока с порогом срабатывания 110% от номинала и автоматическое снижение нагрузки на 15%.
Критерии выбора между индивидуальным и общим приводом для конвейерных систем
Индивидуальный привод целесообразен для конвейеров длиной свыше 50 метров или при необходимости независимого управления секциями. Например, в сортировочных линиях логистических центров каждый ролик или группа роликов оснащается отдельным двигателем мощностью 0,37–1,1 кВт, что позволяет регулировать скорость на участках с разной загрузкой. Общий привод применяется для коротких конвейеров (до 30 метров) с равномерной нагрузкой, где синхронность движения критична – например, в упаковочных линиях пищевой промышленности.
Энергоэффективность зависит от режима работы. Индивидуальные приводы потребляют на 15–20% меньше электроэнергии при частичной загрузке, так как двигатели включаются только на активных участках. Общий привод теряет до 12% мощности на механических передачах (редукторы, цепи), но выигрывает при постоянной полной загрузке, где КПД системы достигает 90%. Для конвейеров с переменной нагрузкой (например, в горнодобывающей отрасли) индивидуальные приводы снижают эксплуатационные расходы на 8–10% в год.
Надежность системы определяется количеством точек отказа. Общий привод уязвим при поломке единственного двигателя или редуктора – остановка всей линии неизбежна. Индивидуальные приводы локализуют неисправности: выход из строя одного двигателя останавливает только 5–10% конвейера. В металлургических цехах, где простои критичны, предпочтение отдают индивидуальным приводам с резервированием ключевых узлов. Среднее время восстановления для общего привода – 4–6 часов, для индивидуального – 30–90 минут.
Гибкость конфигурации – ключевое преимущество индивидуального привода. Модульная структура позволяет адаптировать конвейер под изменяющиеся производственные задачи: добавлять или убирать секции, менять направление движения без замены механических компонентов. Общий привод требует перепроектирования привода при изменении длины или траектории конвейера. В автомобильной промышленности, где линии часто перенастраиваются под новые модели, индивидуальные приводы сокращают время модернизации на 40%.
Стоимость внедрения и обслуживания различается в разы. Общий привод дешевле на этапе установки: один двигатель мощностью 11–30 кВт и система передач обходятся в 1,5–2 раза дешевле, чем 20–30 индивидуальных приводов по 0,75–2,2 кВт. Однако затраты на обслуживание общего привода выше из-за сложности механических узлов. В химической промышленности, где конвейеры работают в агрессивных средах, индивидуальные приводы с герметичными корпусами (IP67) окупаются за 3–4 года за счет снижения простоев и ремонтов.
Требования к точности синхронизации влияют на выбор. Общий привод обеспечивает жесткую синхронизацию скоростей всех участков, что критично для конвейеров с непрерывным технологическим процессом (например, в производстве стекла или бумаги). Индивидуальные приводы требуют использования частотных преобразователей с обратной связью по скорости и положению, что увеличивает стоимость системы на 25–30%, но позволяет реализовать сложные алгоритмы управления, такие как плавный пуск или динамическое распределение нагрузки.
Условия эксплуатации диктуют выбор типа привода. В пыльных или влажных помещениях (зернохранилища, мясокомбинаты) индивидуальные приводы с защитой IP65/IP66 предпочтительнее, так как механические передачи общего привода быстрее изнашиваются. Для конвейеров с высокими динамическими нагрузками (например, в горнодобывающей технике) общий привод с маховиком стабилизирует работу, но требует усиленных фундаментов. Индивидуальные приводы с прямым приводом (без редукторов) снижают вибрации на 30–40%, что продлевает срок службы подшипников и роликов.
