Как проверить afs на lexus gs300

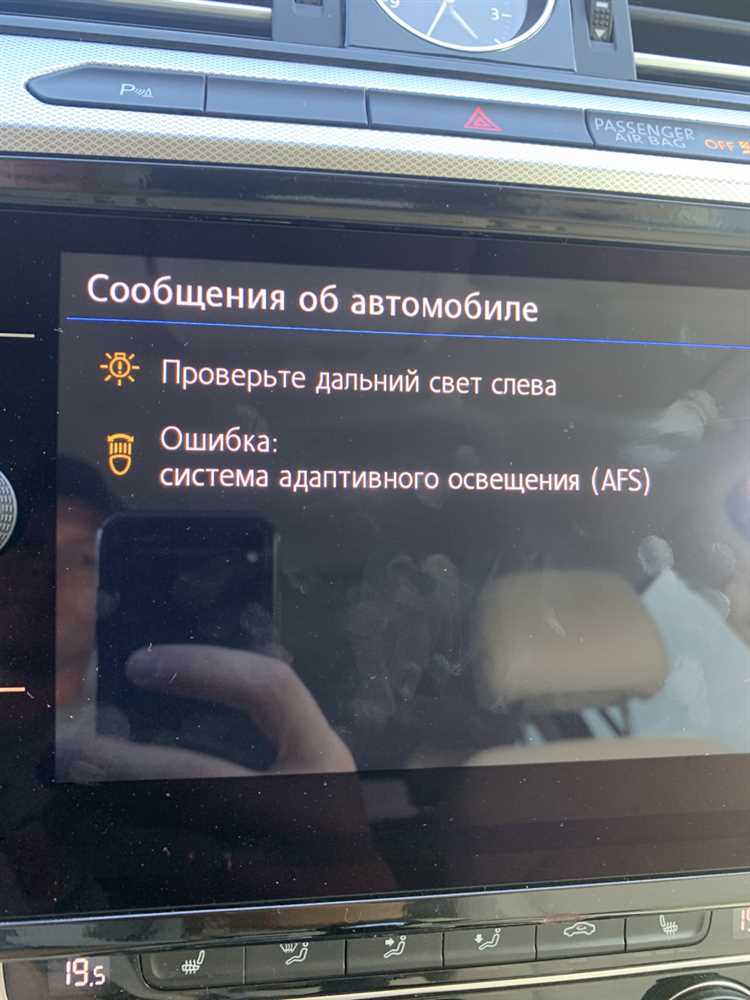

Система адаптивного освещения AFS (Adaptive Front-lighting System) на Lexus GS300 (кузов S160, 2005–2011 гг.) – один из ключевых элементов безопасности, отвечающий за динамическое изменение угла наклона фар при поворотах и изменении нагрузки. Неисправности AFS проявляются в виде неравномерного освещения дороги, отсутствия реакции на руль или ошибок на приборной панели (коды P1570, C1201, C1241). Проверка требует минимального набора инструментов: диагностический сканер (Techstream или аналоги), мультиметр с точностью до 0,1 Ом и шестигранник на 5 мм для регулировки.

Первый шаг – проверка электропитания блока AFS. На GS300 он расположен за передним бампером с левой стороны, рядом с блоком фары. Отсоедините разъем C202 (серый, 6 контактов) и измерьте напряжение на контактах 1 (12 В, постоянное питание) и 2 (масса). При отсутствии напряжения проверьте предохранитель AFS (10 А, блок под капотом, позиция 12) и целостность проводки до блока управления кузовом (BCM). Если питание в норме, переходите к проверке датчиков.

Датчик угла поворота руля (SAS) и датчик положения кузова (высоты подвески) – критические компоненты AFS. SAS расположен на рулевой колонке; его сопротивление между контактами 1–2 должно составлять 2,4–2,6 кОм при прямом положении руля. Датчик высоты подвески (левый передний) проверяется мультиметром: при подъеме/опускании кузова напряжение на контакте 3 должно меняться в диапазоне 0,5–4,5 В. Если значения выходят за пределы, замените датчик – ремонту они не подлежат.

Для проверки исполнительных механизмов AFS (моторы коррекции фар) подключите сканер и выполните тестовый запуск через меню «Active Test». Моторы должны плавно перемещать отражатели в пределах ±15° по горизонтали и ±5° по вертикали. Скрежет, рывки или отсутствие движения указывают на износ шестерен или обрыв обмоток. В этом случае требуется замена мотор-редуктора (артикул 89901-30090 для левой фары, 89902-30090 для правой).

Завершающий этап – калибровка системы. После замены компонентов или отключения аккумулятора AFS требует инициализации. Для этого выполните следующие действия: включите зажигание, поверните руль до упора влево, затем вправо, верните в центральное положение и выключите зажигание на 10 секунд. Повторите процедуру 3 раза. Если ошибки не сбрасываются, используйте сканер для принудительной калибровки через функцию «Steering Angle Sensor Zero Point Calibration».

Необходимые инструменты и материалы для диагностики AFS

Для проверки системы адаптивного освещения (AFS) на Lexus GS300 потребуется сканер с поддержкой протокола CAN и специфических PID для блока управления светом. Оптимальным выбором станет Toyota Techstream версии 16.00 или новее, либо мультимарочный сканер Launch X431 Pro с актуальными базами данных. Обязательно наличие адаптера Mini VCI J2534 для подключения к диагностическому разъёму OBD-II – стандартные ELM327 не обеспечивают необходимую глубину диагностики. Перед началом работ убедитесь, что программное обеспечение сканера обновлено до последней версии, иначе возможны ошибки при чтении кодов неисправностей, связанных с шаговыми моторами корректора фар.

Из ручного инструмента понадобятся: торцевые головки на 10 и 12 мм с удлинителем для демонтажа защитных кожухов фар, крестовая отвёртка PH2 для снятия облицовки передних стоек, а также мультиметр с функцией измерения сопротивления до 200 Ом для проверки целостности проводки к датчикам положения рулевого колеса и шаговым двигателям. Для тестирования питания системы используйте режим постоянного напряжения до 20 В – критически важно проверить наличие 12 В на контактах 1 и 2 разъёма блока AFS при включённом зажигании. Не забудьте запастись контактным очистителем (например, CRC 2-26) для обработки окисленных клемм разъёмов.

Дополнительно подготовьте диагностический кабель с ответной частью разъёма блока AFS (номер по каталогу 82120-30090) для прямого подключения к блоку без демонтажа панели приборов. При отсутствии оригинального кабеля допускается использование самодельного аналога из провода ПВ-3 сечением 0,75 мм² с обжимными наконечниками под контакты типа «мама» 2,3 мм. Для проверки механической части корректора фар потребуется динамометрический ключ с диапазоном 2–10 Н·м – момент затяжки крепёжных винтов шаговых двигателей не должен превышать 3 Н·м, иначе возможна деформация пластиковых элементов.

Как подготовить автомобиль к проверке системы AFS

Подключите диагностический сканер к OBD-II разъёму (находится под рулевой колонкой слева) и выполните предварительное сканирование на наличие активных ошибок по блокам «AFS» или «Headlight Control». Если обнаружены коды неисправностей (например, C1201, C1202, B2477), запишите их – это ускорит дальнейшую диагностику. Отключите клемму аккумулятора на 5 минут, если сканер показывает множественные случайные ошибки: это сбросит адаптивные настройки системы. После подключения клеммы заведите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты, чтобы блок AFS инициализировался.

Проверьте работу системы освещения: включите ближний свет и убедитесь, что фары поворачиваются синхронно при вращении руля (угол отклонения должен составлять ±15° на скорости до 40 км/ч). Если одна из фар не движется, отсоедините разъём её привода и измерьте сопротивление мотор-редуктора мультиметром – номинальное значение 12–18 Ом. При отклонении замените привод. Осмотрите шлейфы проводки от блока AFS (расположен под передним бампером) до фар: перетёртые или пережатые провода – частая причина нестабильной работы системы.

Поиск и идентификация компонентов AFS под капотом

Датчик угла поворота руля находится на рулевой колонке, под нижним кожухом панели приборов. Он соединён с блоком AFS через CAN-шину и передаёт данные о текущем положении руля. Для проверки работоспособности датчика используйте диагностический сканер с поддержкой протокола CAN: коды ошибок C1201–C1204 указывают на неисправности в цепи датчика или его смещение относительно нулевой точки.

При демонтаже компонентов отключайте аккумулятор не менее чем на 10 минут – это сбросит память блока AFS и предотвратит случайное повреждение электроники. Проверяйте целостность проводки к приводам фар: окисление контактов в разъёмах (особенно вблизи левой фары) – частая причина нестабильной работы системы. Для точной диагностики используйте мультиметр в режиме измерения сопротивления: сопротивление обмоток электроприводов должно составлять 12–18 Ом при температуре 20°C.

Проверка предохранителей и реле системы адаптивного освещения

На Lexus GS300 система AFS (Adaptive Front-lighting System) управляется через блок предохранителей и реле, расположенный в моторном отсеке (основной блок) и салоне (дополнительный). Основные элементы: предохранитель AFS (10A) в блоке под капотом (позиция 1D на схеме) и реле AFS CONTROL (позиция R12). Перед проверкой отключите зажигание и выньте ключ из замка – остаточное напряжение может исказить результаты.

Для доступа к блоку в салоне снимите крышку под рулевой колонкой слева: предохранитель AFS IGN (7.5A) находится в позиции F27. Проверьте его визуально – перегоревший элемент имеет разорванную нить или потемнение. Используйте мультиметр в режиме прозвонки: сопротивление исправного предохранителя близко к 0 Ом. Замените на аналог с идентичным номиналом – использование проволоки или предохранителя большего тока приведёт к выходу из строя контроллера AFS.

Реле AFS CONTROL проверяется методом замены на заведомо исправное. Извлеките реле из гнезда R12 и установите аналогичное (например, реле звукового сигнала – они взаимозаменяемы). Если система заработала, реле неисправно. Для диагностики без замены подайте напряжение 12В на контакты 85 и 86 – должен быть слышен щелчок. Проверьте сопротивление между контактами 30 и 87: в разомкнутом состоянии оно бесконечно, при подаче напряжения – близко к 0 Ом.

Неисправность предохранителя AFS (10A) часто связана с коротким замыканием в цепи моторов коррекции фар. Отсоедините разъём от блока AFS (расположен за передним бампером слева) и прозвоните провода на корпус: сопротивление должно стремиться к бесконечности. Если замыкание обнаружено, осмотрите жгут на предмет повреждений изоляции – особенно в местах перегибов и контакта с металлическими элементами кузова.

При срабатывании предохранителя после замены проверьте напряжение на контакте 1 разъёма блока AFS при включённом зажигании: должно быть 12В. Отсутствие напряжения указывает на обрыв цепи питания – прозвоните провод от предохранителя до блока, уделяя внимание точкам соединения (например, под блоком предохранителей в моторном отсеке). Используйте схему электропроводки Lexus GS300 (раздел AFS, лист EL-12) для точной идентификации проводов.

Если предохранители и реле исправны, но AFS не работает, проверьте сигнал от датчика угла поворота руля. Подключите диагностический сканер к разъёму OBD-II и считайте данные с PID C1201 (угол поворота). При вращении руля значения должны плавно изменяться от -720° до +720°. Статичные или скачкообразные показания свидетельствуют о неисправности датчика или его проводки – прозвоните цепь от датчика до блока AFS (контакты 10 и 11 разъёма).

Диагностика датчиков положения рулевого колеса и скорости

Датчик положения рулевого колеса (SAS) на Lexus GS300 расположен за подрулевым переключателем и взаимодействует с блоком AFS через шину CAN. Для проверки подключите диагностический сканер (например, Techstream или Launch X431) к OBD-II разъему и выберите параметр «Steering Angle Sensor». Сравните показания с эталонными: при прямом положении руля значение должно быть 0°, отклонение не более ±1,5°. Если показания нестабильны или выходят за пределы, проверьте питание датчика (5 В) и массу на контактах 1 (питание), 2 (масса) и 3 (сигнал) разъема.

При вращении руля на 360° датчик должен генерировать линейный сигнал от -720° до +720° без скачков. Если график прерывистый, замените датчик – ремонту он не подлежит. Обратите внимание на коды ошибок C1231-C1234: они указывают на неисправность цепи SAS или рассогласование с датчиком скорости. Перед заменой датчика выполните калибровку через сканер, следуя инструкции «Zero Point Calibration» в меню AFS.

Датчик скорости (VSS) на GS300 интегрирован в коробку передач и передает данные по частоте импульсов. Для проверки поддомкратьте одно переднее колесо, запустите двигатель и включите передачу. Подключите осциллограф к сигнальному проводу датчика (контакт 2 разъема VSS) – при вращении колеса на экране должны появляться прямоугольные импульсы с частотой 10-15 Гц на скорости 10 км/ч. Отсутствие сигнала или искаженная форма волны указывают на неисправность датчика или повреждение проводки.

Проверьте сопротивление обмотки датчика VSS: оно должно составлять 800-1400 Ом при температуре 20°C. Если значение выходит за пределы, замените датчик. Также осмотрите зубчатый венец на валу КПП – износ или загрязнение зубьев приводит к пропускам импульсов. Для очистки используйте безворсовую ткань и очиститель контактов, избегайте механического воздействия на зубья.

Взаимодействие SAS и VSS критично для работы AFS: система сравнивает угол поворота руля с фактической траекторией автомобиля. При несоответствии данных блок AFS отключается, и на приборной панели загорается индикатор «AFS OFF». Для диагностики используйте режим «Data List» в сканере, где отображаются оба параметра одновременно. Если угол поворота руля меняется, а скорость остается нулевой, проверьте предохранитель IGN (10 А) в блоке под капотом – он отвечает за питание VSS.

Калибровка датчиков после замены обязательна. Для SAS выполните процедуру «Steering Angle Sensor Initialization» через сканер, вращая руль от упора до упора. Для VSS калибровка не требуется, но после установки нового датчика необходимо сбросить адаптивные значения коробки передач через режим «Reset Memory». Игнорирование этих шагов приведет к некорректной работе AFS и системы стабилизации.

Проводка датчиков подвержена окислению и перетиранию. Осмотрите жгуты в районе рулевой колонки и коробки передач: поврежденные участки восстановите пайкой с термоусадкой. Особое внимание уделите экранированному проводу VSS – его обрыв вызывает помехи в CAN-шине. Для проверки целостности используйте мультиметр в режиме прозвонки, отключив аккумулятор перед началом работ.

При диагностике учитывайте, что ошибки SAS и VSS могут маскироваться под неисправности других систем. Например, код C1201 (неисправность блока AFS) часто появляется из-за некорректных данных от датчиков. Перед заменой блока проверьте все соединения, питание и сигналы датчиков – в 70% случаев проблема решается устранением дефектов проводки или калибровкой.

Тестирование работы моторов коррекции фар AFS

Для проверки моторов AFS на Lexus GS300 (2005–2012 гг.) подключите диагностический сканер через OBD-II и войдите в режим активных тестов с помощью Techstream или аналогичного ПО. Запустите тест «AFS Motor Operation» (код теста: *B2400* или *B2401* в зависимости от версии ПО). Моторы должны отработать полный цикл движения: левый и правый – по 3 поворота в каждую сторону с характерным щелчком реле и плавным ходом без заеданий. Если один из моторов не реагирует, проверьте предохранитель *AFS (10A, блок под капотом, позиция 12)* и разъём на моторе (контакты *1–3* для питания, *4–6* для сигнала). При наличии ошибок *C1241* или *C1242* – замените неисправный мотор, предварительно сбросив адаптации через сканер.

• Проверка механической части: поднимите фару, отсоедините разъём мотора и подайте напрямую 12В на контакты *1 (+)* и *2 (–)*. Мотор должен вращаться без посторонних шумов. Если слышен скрежет – разберите узел, очистите шестерни от грязи и смажьте литиевой смазкой *Molykote PG-54*.
• Тест на стенде: при отсутствии сканера имитируйте поворот руля – моторы должны корректировать угол фар в пределах *±15°* при скорости до 40 км/ч. Зафиксируйте фару и измерьте угол отклонения штангенциркулем: допустимое отклонение от заводских значений – не более *2°*.
• Проверка датчиков: если моторы работают, но коррекция неверная, прозвоните датчик положения руля (*контакты 1–2, сопротивление 2,5–3,5 кОм*) и датчик уровня кузова (*контакты A–B, напряжение 0,5–4,5 В*). При выходе из строя – только замена.

Считывание ошибок AFS через диагностический сканер

Для диагностики системы AFS на Lexus GS300 подходит сканер с поддержкой протокола CAN и специфических PID Toyota/Lexus. Рекомендуются устройства: Launch X431, Autel MaxiSys MS906BT или Techstream (оригинальное ПО Toyota). Подключите сканер к OBD-II разъёму, расположенному под рулевой колонкой слева, и выберите модель GS300 (кузов JZS161 для рестайлинга 2005–2007 гг.). В меню диагностики перейдите в раздел «Body» → «AFS» или «Adaptive Front-lighting System» – названия могут отличаться в зависимости от версии ПО.

Перед считыванием ошибок убедитесь, что зажигание включено (положение «ON»), двигатель заглушен, а напряжение аккумулятора не ниже 12,2 В. Низкий заряд может вызвать ложные коды или прерывание связи. В интерфейсе сканера выберите «Read DTCs» (чтение кодов неисправностей). Система AFS использует следующие основные коды ошибок:

• C1201 – неисправность блока управления AFS;
• C1202 – обрыв или короткое замыкание в цепи мотора левой фары;
• C1203 – аналогично для правой фары;
• C1204 – сбой калибровки датчика положения рулевого колеса;
• C1205 – некорректные данные от датчика скорости;
• C1206 – ошибка связи с блоком ABS.

После получения кодов не спешите их сбрасывать. Запишите все активные и сохранённые ошибки, затем выполните визуальный осмотр проводки к моторам фар и датчику рулевого колеса (расположен под рулевым валом). Проверьте разъёмы на наличие окисления или повреждений – особенно контакты 1 (питание +12 В), 2 (масса) и 3–6 (сигнальные провода). Если ошибка связана с датчиком скорости (C1205), убедитесь, что сигнал поступает от блока ABS через шину CAN без помех.

Для глубокой диагностики используйте режим «Data Stream» в сканере, чтобы отслеживать параметры в реальном времени. Ключевые параметры AFS:

1. Угол поворота рулевого колеса (должен меняться от -720° до +720° при вращении);
2. Скорость автомобиля (должна совпадать с показаниями спидометра);
3. Положение моторов фар (значения в % или градусах, например, 0% – прямо, 100% – максимальный угол);
4. Напряжение питания блока AFS (должно быть 11,5–14,5 В).

Если параметры не изменяются или выходят за пределы нормы, замените неисправный компонент. Например, при ошибке C1202 и отсутствии реакции мотора левой фары на команды сканера проверьте сопротивление обмотки мотора (должно быть 4–6 Ом) и целостность проводки от блока AFS до фары.

После устранения неисправности выполните сброс ошибок через сканер («Clear DTCs») и проведите тест-драйв. Система AFS должна активироваться при скорости выше 10 км/ч и повороте руля на угол более 15°. Если ошибки появляются повторно, проверьте блок управления AFS на наличие коррозии или следов перегрева – он расположен за левой фарой, за бампером. В случае выхода из строя блока его замена требует перепрошивки под конкретный VIN через Techstream.

Проверка электрических цепей и разъемов модуля AFS

Перед началом диагностики отключите аккумулятор и снимите модуль AFS, расположенный за фарой (для Lexus GS300 – артикул 89911-30190 или аналоги). Осмотрите разъемы на наличие окисления, деформации контактов или следов коррозии. Особое внимание уделите пинам №1 (масса), №2 (+12В от реле AFS) и №4 (сигнал от датчика положения руля). Для чистки используйте контактный очиститель CRC 2-26 или аналог – избегайте механического воздействия на контакты.

Проверьте целостность проводки мультиметром в режиме прозвонки. Сопротивление между массой кузова и пином №1 разъема модуля не должно превышать 0,5 Ом. Напряжение на пине №2 при включенном зажигании должно составлять 11,5–14,5 В. Если значения выходят за пределы, прозвоните цепь до реле AFS (расположено в блоке предохранителей под капотом, позиция 15А) и блока управления кузовом (BCM).

Для проверки сигнального провода (пин №4) подключите мультиметр в режиме измерения напряжения (20 В DC) между этим контактом и массой. При повороте руля от упора до упора напряжение должно плавно изменяться в диапазоне 0,5–4,5 В. Скачки или отсутствие сигнала указывают на неисправность датчика положения руля (артикул 89245-30010) или обрыв цепи. Проверьте также экранирующую оплетку кабеля – ее повреждение может вызывать помехи.

Если модуль AFS не реагирует на команды, проверьте цепи управления шаговыми двигателями. На разъеме модуля пины №5 и №6 отвечают за вертикальное перемещение, №7 и №8 – за горизонтальное. Подключите мультиметр в режиме измерения сопротивления: между пином №5 и №6 должно быть 10–20 Ом, между №7 и №8 – аналогично. Отклонения свидетельствуют о неисправности обмоток двигателей или внутренних цепей модуля.

После проверки восстановите соединения, используя диэлектрическую смазку (например, Permatex 22058) для защиты контактов от влаги. Подключите аккумулятор и выполните инициализацию системы AFS через диагностический сканер (Techstream или аналоги) с функцией «AFS Reset». Если ошибки сохраняются, замените модуль – ремонту он не подлежит.

Настройка и калибровка системы после ремонта

После замены или ремонта компонентов AFS на Lexus GS300 (например, датчиков угла поворота руля, блока управления AFS или моторов коррекции фар) требуется обязательная калибровка. Подключите диагностический сканер Techstream или аналогичный с поддержкой протокола CAN (версия не ниже 12.20.024) к разъёму OBD-II. В меню выберите: Body Electrical → AFS → Utility → AFS Initialization. Процедура занимает 3–5 минут и включает:

• Сброс адаптивных значений датчиков положения фар;
• Проверку синхронизации моторов коррекции с углом поворота руля (допустимое отклонение ±0.5°);
• Тест самодиагностики с кодом C1201 (ошибка инициализации) – при появлении повторите процедуру, предварительно убедившись в отсутствии механических заеданий в приводе фар.

Для ручной проверки корректности настройки выполните тестовый заезд в тёмное время суток на ровной дороге с радиусом поворота 15–20 метров. Фары должны плавно смещаться в сторону поворота на угол до 15° (для ближнего света) и 7° (для дальнего) при скорости выше 10 км/ч. Если наблюдается запаздывание реакции или несимметричное смещение, отключите AFS через меню бортового компьютера и повторите инициализацию. При сохранении проблемы проверьте сопротивление обмоток моторов коррекции (номинал 4.5–5.5 Ом) и целостность проводки к блоку AFS (контакты A12–A15 на разъёме).
