Превышение номинального напряжения на 20–30% сокращает срок службы конденсатора в 5–10 раз. При этом внутреннее сопротивление (ESR) возрастает, что ведет к перегреву и деградации диэлектрика. В высокочастотных цепях это вызывает паразитные колебания, искажающие сигнал. В фильтрах питания неверно подобранная емкость или напряжение снижает эффективность сглаживания пульсаций, увеличивая уровень шума на 15–40 дБ. Для силовых установок такие ошибки чреваты перегрузкой трансформаторов и срабатыванием защитных автоматов.
В цепях переменного тока неверное подключение фазосдвигающих конденсаторов в электродвигателях приводит к снижению крутящего момента на 30–50% и перегреву обмоток. В аудиотехнике ошибки в разделительных конденсаторах вызывают искажение звука, появление хрипов и потерю низких частот. Для предотвращения аварий рекомендуется применять конденсаторы с запасом по напряжению не менее 25% от максимального рабочего значения и избегать механических повреждений корпуса, которые нарушают герметичность.
Какие повреждения возникают при неправильной полярности конденсатора
Электролитические конденсаторы, подключенные с обратной полярностью, разрушаются из-за электрохимических процессов. При подаче напряжения на анод вместо катода оксидный слой диэлектрика начинает растворяться, что приводит к резкому снижению сопротивления изоляции. Ток утечки возрастает в сотни раз, вызывая перегрев и выделение газов. В результате корпус конденсатора раздувается или взрывается, а электролит вытекает, загрязняя плату и соседние компоненты.
Керамические и пленочные конденсаторы менее чувствительны к полярности, но при длительном воздействии обратного напряжения их диэлектрик деградирует. Для керамики типа X7R или Y5V это проявляется в снижении емкости на 10–30% и росте тангенса угла потерь. Пленочные конденсаторы (например, полипропиленовые) могут выдерживать кратковременные обратные напряжения до 20% от номинального, но при превышении этого порога происходит пробой с образованием проводящего канала, что приводит к короткому замыканию.
В импульсных источниках питания неправильная полярность входного конденсатора вызывает лавинообразный рост тока через ключевой транзистор. Например, в схеме на базе контроллера UC3843 при обратном подключении конденсатора емкостью 100 мкФ на 400 В ток через MOSFET может превысить 50 А за 50–100 мкс, что приводит к его термическому разрушению. Параллельно повреждается диодный мост, так как обратный ток конденсатора создает дополнительную нагрузку на выпрямительные элементы.
В аудиотехнике ошибка полярности электролитического конденсатора в цепи питания усилителя класса D вызывает искажения сигнала и появление постоянной составляющей на выходе. Например, в усилителе TPA3116 при обратном подключении конденсатора фильтра 2200 мкФ на 35 В наблюдается смещение выходного напряжения до ±1,5 В, что приводит к насыщению динамиков и их механическому повреждению. В аналоговых схемах подобная ошибка вызывает дрейф рабочей точки транзисторов, что проявляется в нелинейных искажениях и снижении выходной мощности на 15–25%.
Для предотвращения повреждений используйте конденсаторы с маркировкой полярности (например, «+» на корпусе) и проверяйте правильность подключения мультиметром в режиме измерения емкости. При монтаже SMD-конденсаторов обращайте внимание на ключевой срез на корпусе или точку на аноде. В критичных цепях применяйте неполярные конденсаторы (например, керамические X5R) или устанавливайте защитные диоды параллельно электролитическим для ограничения обратного напряжения до 0,7 В.
Как перегрев конденсатора влияет на работу электронных схем
Термическое разрушение диэлектрика – критический фактор для керамических и пленочных конденсаторов. При температуре выше 125°C для X7R и 85°C для Y5V диэлектрическая проницаемость падает на 40–60%, а ток утечки возрастает в 10–100 раз. В высокочастотных цепях (например, в фильтрах ПЧ радиоприемников) это вызывает сдвиг резонансной частоты на 5–15% и увеличение гармонических искажений до –40 дБ. Для предотвращения используют конденсаторы с температурным коэффициентом не хуже X5R или NP0, а также принудительное охлаждение при плотности мощности свыше 0,5 Вт/см³.
В силовых цепях перегрев конденсаторов провоцирует лавинообразный рост температуры из-за положительной обратной связи: увеличение ESR ведет к дополнительным потерям, что усиливает нагрев. В инверторах с ШИМ это снижает КПД на 8–12% и сокращает срок службы конденсатора с 10 000 до 1 000–2 000 часов. Для защиты применяют термодатчики с порогом срабатывания на 10–15°C ниже максимальной рабочей температуры конденсатора, а также тепловые предохранители, размыкающие цепь при превышении 105°C для электролитических и 150°C для керамических компонентов.
Перегрев изменяет временные характеристики RC-цепей, критичных для таймеров и генераторов. Например, в схеме NE555 с конденсатором 1 мкФ и резистором 10 кОм при нагреве конденсатора до 85°C частота генерации смещается на 7–12% из-за изменения емкости и роста тока утечки. В медицинских устройствах (ЭКГ, дефибрилляторы) это приводит к ложным срабатываниям или пропуску импульсов. Решение – использование конденсаторов с низким температурным дрейфом (например, полипропиленовых) и калибровка схемы при рабочей температуре.
В высоковольтных цепях (свыше 400 В) перегрев конденсатора инициирует частичные разряды, разрушающие диэлектрик за 50–200 часов работы. Для металлопленочных конденсаторов это проявляется в снижении напряжения пробоя на 30–50% и росте тангенса угла потерь до 0,05–0,1. В импульсных лазерах и рентгеновских аппаратах такие дефекты вызывают нестабильность выходной мощности и преждевременный выход из строя ключевых элементов. Рекомендации: применение конденсаторов с запасом по напряжению 1,5–2x, установка на радиаторы с теплопроводностью не менее 3 Вт/(м·К) и контроль температуры с помощью ИК-термометров с точностью ±2°C.

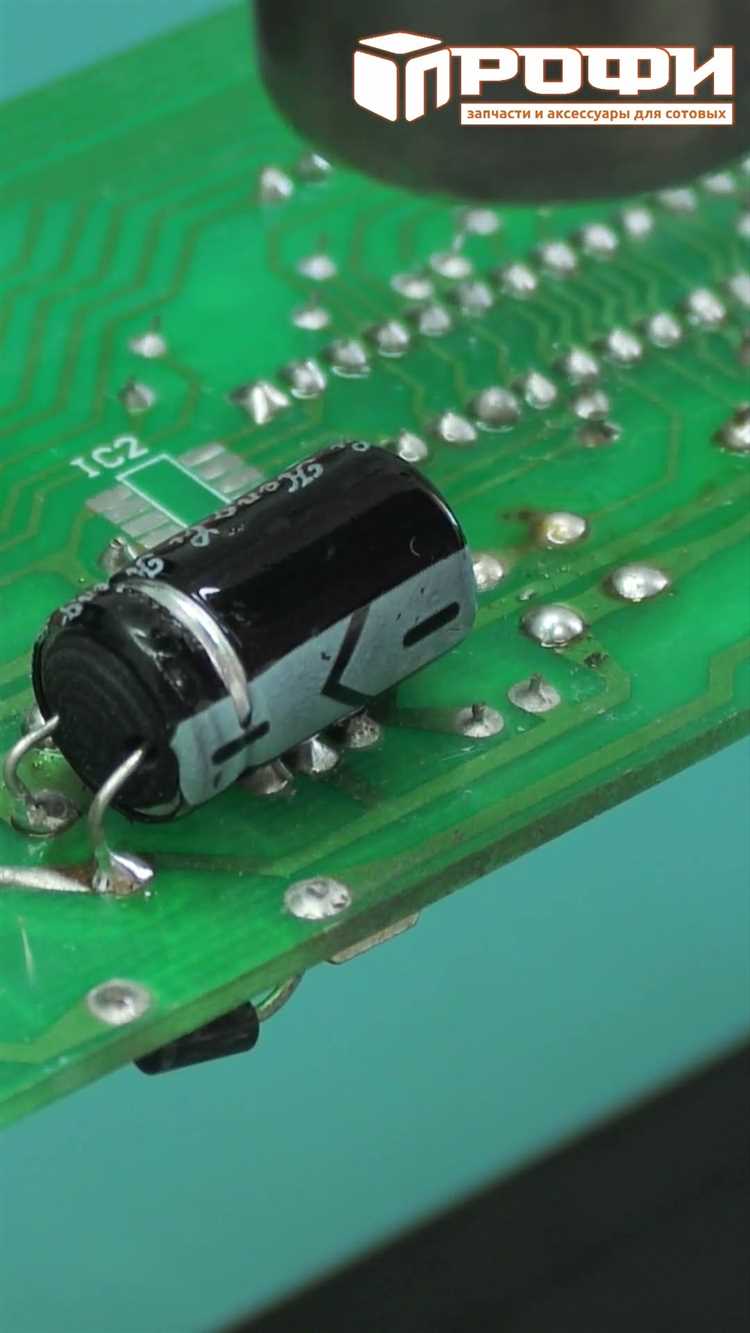

Почему вздутие или взрыв конденсатора опасно для соседних компонентов
Взрыв конденсатора генерирует ударную волну, способную механически повредить близлежащие компоненты. Давление внутри вздувшегося алюминиевого электролитического конденсатора достигает 5–10 атмосфер, а при разрыве корпуса осколки разлетаются со скоростью до 100 м/с. Это приводит к:
- отрыву SMD-резисторов и конденсаторов меньшего номинала;
- повреждению изоляции обмоток трансформаторов или дросселей, особенно если они расположены в радиусе 2–3 см от взорвавшегося элемента.
В высокочастотных цепях даже микротрещины в ферритовом сердечнике дросселя снижают его индуктивность на 15–30%, что приводит к сбоям в работе схемы.
Термическое воздействие взрыва распространяется на соседние компоненты в течение миллисекунд. Температура в эпицентре взрыва достигает 300–500°C, что достаточно для расплавления припоя (температура плавления Sn-Pb – 183°C, SAC305 – 217°C) и деградации полимерных материалов. Например, в материнских платах взорвавшийся конденсатор рядом с чипсетом вызывает:
- оплавление текстолита, что приводит к расслоению слоёв и обрыву внутренних дорожек;
- термическое повреждение BGA-шариков под микросхемами, что нарушает контакт и вызывает плавающие ошибки;
- разрушение защитных покрытий (конформных) на плате, что ускоряет окисление открытых участков меди.
В устройствах с высокой плотностью монтажа (например, SSD-накопителях) взрыв одного конденсатора может вывести из строя до 5–7 соседних компонентов из-за комбинированного воздействия тепла, химии и механического удара.
Электрические последствия взрыва не менее критичны. При разрушении конденсатора происходит резкий выброс накопленной энергии (до 0,5 Дж для конденсатора 1000 мкФ × 16 В), что создаёт импульс напряжения амплитудой до 100 В даже в низковольтных цепях. Этот импульс распространяется по цепям питания и земли, вызывая:
- пробой затворов MOSFET-транзисторов (максимальное напряжение затвор-исток для большинства полевых транзисторов – 20 В);
- ложное срабатывание триггеров и логических элементов из-за помех;
- повреждение EEPROM-памяти, где даже кратковременный скачок напряжения стирает данные или нарушает структуру ячеек.
Для минимизации рисков рекомендуется устанавливать защитные диоды (TVS) на линиях питания, использовать конденсаторы с предохранительными клапанами (например, серии Nichicon UHE) и соблюдать минимальное расстояние в 5 мм между электролитическими конденсаторами и чувствительными компонентами.
Какие сбои в работе устройства вызывает неверная емкость конденсатора
Завышенная емкость в цепях таймингов и генераторов нарушает временные характеристики устройства. В RC-цепочках время заряда увеличивается пропорционально емкости, что приводит к смещению фронтов сигналов на десятки микросекунд. В тактовых генераторах на основе кварцевых резонаторов это вызывает сдвиг частоты на 0,1–0,5%, достаточный для потери синхронизации в высокоскоростных интерфейсах (например, USB 2.0 или SPI). В схемах задержки включения реле или симисторов завышенная емкость может привести к запаздыванию срабатывания на 100–300 мс, что критично для систем защиты.
В резонансных контурах неверная емкость смещает рабочую частоту на 5–20% от расчетной, снижая эффективность передачи энергии. В радиопередающих устройствах это приводит к падению выходной мощности на 3–10 дБ и росту гармонических искажений до 15%. Для приемников последствия включают ухудшение чувствительности на 6–12 дБ и сужение полосы пропускания на 15–30%. В импульсных преобразователях напряжения отклонение емкости на ±20% от номинала увеличивает потери на переключение на 8–12%, что снижает КПД и повышает тепловыделение ключевых элементов.
Как короткое замыкание из-за конденсатора повреждает источник питания
Короткое замыкание (КЗ) при неверном подключении конденсатора возникает из-за пробоя диэлектрика или обратной полярности электролитических моделей. В момент замыкания ток через конденсатор резко возрастает до значений, превышающих номинальные параметры источника питания в 10–100 раз. Например, при КЗ конденсатора емкостью 1000 мкФ на 16 В в цепи с блоком питания 12 В/5 А пиковый ток может достигать 50–100 А, что приводит к мгновенному перегреву дорожек печатной платы, расплавлению припоя и разрушению полупроводниковых элементов (диодов, транзисторов, микросхем стабилизации).
В импульсных источниках питания (ИИП) последствия КЗ критичнее: высокочастотные трансформаторы и ключевые транзисторы (например, MOSFET типа IRFZ44N) выходят из строя за 50–200 мкс из-за превышения допустимой мощности рассеивания. В линейных стабилизаторах (7805, LM317) перегрев кристалла приводит к термическому пробою p-n-переходов – сопротивление элемента падает до единиц миллиом, превращая его в проводник. В обоих случаях повреждаются фильтрующие конденсаторы на выходе, так как их эквивалентное последовательное сопротивление (ESR) увеличивается в 2–5 раз из-за перегрева электролита.
Для предотвращения повреждений используйте:
- Предохранители с быстродействием не более 10 мс (например, стеклянные 250 В/2 А для маломощных цепей).
- Токоограничивающие резисторы (0,1–1 Ом) последовательно с конденсаторами в цепях с высоким пусковым током.
- Диоды Шоттки (1N5822) параллельно электролитическим конденсаторам для защиты от обратной полярности.
- Тепловые реле или термопредохранители на радиаторах ключевых элементов ИИП.
Проверяйте полярность конденсаторов мультиметром в режиме измерения емкости перед установкой – даже кратковременное КЗ снижает ресурс источника питания на 30–70%.

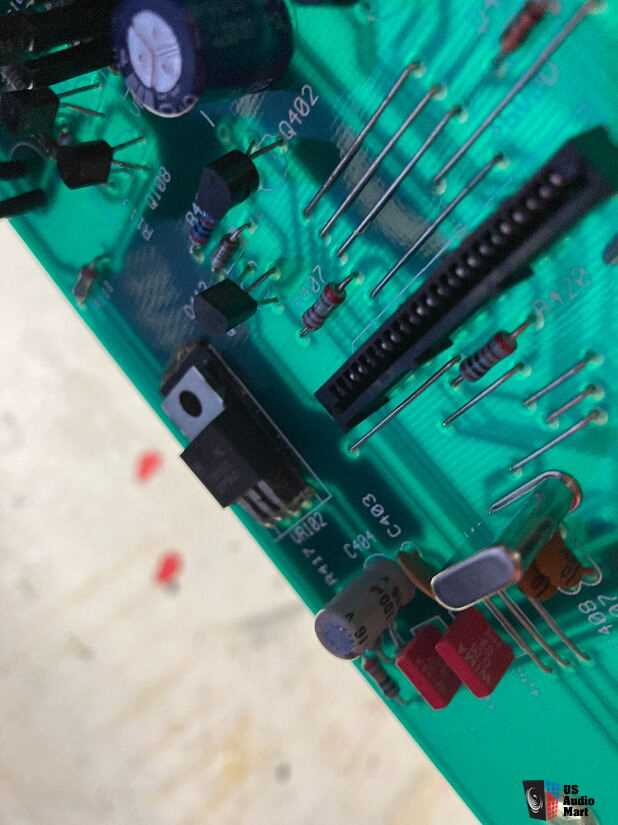

Какие последствия для сигнальных цепей несет неправильное подключение
- Для предотвращения сбоев в сигнальных цепях используйте конденсаторы с маркировкой полярности или неполярные типы (пленочные, керамические X7R).
- В цепях с переменным сигналом применяйте два встречно-параллельных электролитических конденсатора или один неполярный с запасом по напряжению не менее 20%.
- При монтаже SMD-конденсаторов используйте трафареты с указанием ориентации, так как ошибка на этапе пайки приводит к необратимым повреждениям.
Как проверить конденсатор на исправность после подозрения на ошибку подключения
Для проверки под нагрузкой соберите схему с источником постоянного напряжения (не выше номинального для конденсатора), резистором 1 кОм и светодиодом. При подаче питания светодиод должен кратковременно вспыхнуть, затем погаснуть – это свидетельствует о зарядке конденсатора. Если светодиод горит постоянно или не загорается вовсе, конденсатор неисправен. Для высоковольтных конденсаторов (>100 В) используйте разрядник или лампу накаливания: после зарядки от источника она должна мигнуть при разряде через конденсатор. Измерьте ток утечки мультиметром в режиме микроамперметра (при напряжении 10–50% от номинального): значения выше 0,1 мкА/мкФ для керамических и 0,01 мкА/мкФ для плёночных указывают на повреждение.
Какие меры предосторожности снижают риск при установке конденсаторов
Перед монтажом проверяйте номиналы конденсатора по трем ключевым параметрам: емкость (допуск ±5–10% от требуемого значения), рабочее напряжение (минимум на 20–30% выше напряжения в цепи) и тип диэлектрика (керамика, электролит, пленочный – в зависимости от условий эксплуатации). Используйте мультиметр в режиме измерения емкости или специализированный тестер ESR для электролитических конденсаторов, чтобы исключить скрытые дефекты. При работе с высоковольтными цепями (>50 В) применяйте разрядные резисторы (1–10 кОм) для снятия остаточного заряда – даже после отключения питания конденсатор может сохранять опасный потенциал до нескольких минут.
