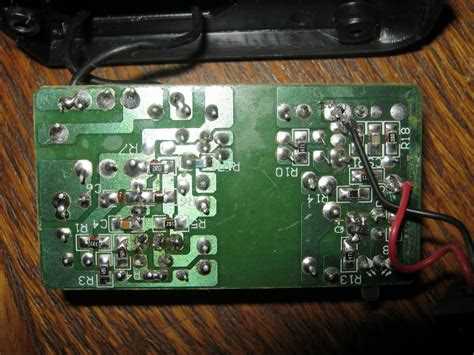

Как уменьшить напряжение на выходе зарядного устройства

Современные зарядные устройства часто выдают напряжение, превышающее требования конкретного устройства. Например, стандартный адаптер USB-C на 60 Вт может выдавать 20 В, тогда как для зарядки смартфона достаточно 5 В. Избыточное напряжение приводит к перегреву, снижению эффективности или даже повреждению аккумулятора. Решение – корректировка выходных параметров с помощью доступных методов.

Самый простой способ – использование делителя напряжения на резисторах. Формула расчёта: V_out = V_in × (R2 / (R1 + R2)). Для снижения 12 В до 5 В подойдут резисторы 1 кОм (R1) и 715 Ом (R2). Однако этот метод неэффективен при больших токах из-за потерь мощности на резисторах. При токе 1 А рассеиваемая мощность составит около 7 Вт, что требует применения резисторов с соответствующим номиналом.

Для стабильного снижения напряжения под нагрузкой применяют линейные стабилизаторы, такие как LM7805 или AMS1117. Они обеспечивают фиксированное выходное напряжение (например, 5 В) при входном до 35 В. КПД линейных стабилизаторов низкий – при разнице входного и выходного напряжения в 10 В и токе 1 А потери составят 10 Вт. Для минимизации нагрева используют радиаторы или переходят на импульсные схемы.

Импульсные понижающие преобразователи (buck-converter) – оптимальное решение для высоких токов. Микросхемы типа LM2596 или MP2307 позволяют снижать напряжение с минимальными потерями. Например, преобразователь на MP2307 при входном напряжении 12 В и выходном 5 В обеспечивает КПД до 95% при токе 2 А. Настройка осуществляется подбором индуктивности и резистора обратной связи. Для точной калибровки используют мультиметр и осциллограф.

Альтернативный вариант – использование готовых модулей на базе XL6009 или MT3608. Эти модули поддерживают регулировку выходного напряжения потенциометром и работают в широком диапазоне входных значений (до 32 В). При выборе модуля обращайте внимание на максимальный ток: для зарядки ноутбука потребуется модель с током не менее 3 А. Подключение выполняется параллельно выходу зарядного устройства с обязательным контролем полярности.

В случаях, когда требуется временное снижение напряжения, применяют диоды Шоттки. Падение напряжения на одном диоде составляет около 0,3–0,5 В. Последовательное включение нескольких диодов позволяет снизить напряжение на нужную величину. Например, три диода 1N5822 снизят 5,5 В до 4 В. Метод прост, но не подходит для точной регулировки и высоких токов из-за нагрева диодов.

Для устройств с поддержкой USB Power Delivery (PD) корректировка напряжения возможна через перепрограммирование профиля зарядки. С помощью специальных адаптеров или программного обеспечения (например, USB PD Analyzer) можно задать требуемое напряжение (5 В, 9 В, 15 В или 20 В). Этот метод не требует физических изменений схемы, но ограничен совместимостью с устройствами, поддерживающими PD.

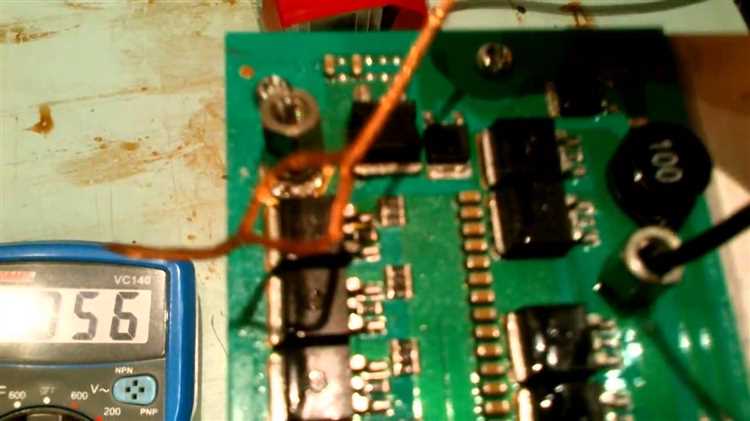

Как подобрать резистор для понижения напряжения на зарядном устройстве

Первым шагом определите требуемое выходное напряжение зарядки и ток нагрузки. Например, если зарядное устройство выдаёт 12 В, а вам нужно 5 В при токе 1 А, расчёт начнётся с этих параметров. Измерьте реальное напряжение на выходе без нагрузки – оно может отличаться от заявленного на 5–10%. Запишите точные значения: они понадобятся для формулы.

Используйте закон Ома для расчёта сопротивления резистора: R = (Uвх − Uвых) / I. В примере выше: (12 В − 5 В) / 1 А = 7 Ом. Однако это идеальное значение – на практике резистор должен выдерживать мощность, рассеиваемую на нём. Мощность рассчитывается по формуле P = I² × R. Для 7 Ом и 1 А: 1² × 7 = 7 Вт. Выбирайте резистор с запасом по мощности минимум 30%, то есть не менее 10 Вт.

Учитывайте допустимый ток резистора. Даже если расчётная мощность подходит, резистор может перегреться из-за превышения номинального тока. Например, проволочные резисторы серии SQP или цементные резисторы выдерживают большие токи, чем плёночные. Проверьте datasheet выбранного компонента: для 1 А подойдёт резистор с номинальным током не менее 1,5 А.

Параллельное или последовательное включение резисторов позволяет точнее подобрать сопротивление и распределить мощность. Если нужного номинала нет, соедините два резистора по 3,3 Ом последовательно – получите 6,6 Ом. Для снижения мощности на каждом резисторе используйте параллельное соединение: два резистора по 14 Ом дадут 7 Ом, а мощность распределится пополам. Не забывайте пересчитывать итоговое сопротивление и мощность.

Стабильность напряжения зависит от стабильности тока нагрузки. Если ток меняется (например, при зарядке аккумулятора), резистивный делитель не обеспечит постоянное напряжение. В таких случаях используйте линейный стабилизатор, например, LM7805, или импульсный преобразователь. Резистор подходит только для фиксированной нагрузки, например, светодиодов или маломощных устройств.

Температурный коэффициент сопротивления (ТКС) влияет на точность при нагреве. Углеродистые резисторы имеют ТКС около −500 ppm/°C, металлоплёночные – ±50–100 ppm/°C. Если зарядное устройство работает в широком диапазоне температур, выбирайте резисторы с низким ТКС. Для прецизионных задач подойдут резисторы серии RN или металлооксидные.

Перед окончательной установкой проверьте напряжение под нагрузкой. Подключите резистор и измерьте мультиметром выходное напряжение. Если оно отличается от расчётного, скорректируйте сопротивление. Например, при 5,5 В вместо 5 В увеличьте сопротивление на 10–15%. Запаситесь несколькими резисторами близких номиналов для точной подстройки.

Использование стабилизаторов напряжения для точной регулировки выходных параметров

Стабилизаторы напряжения – ключевой элемент для снижения и фиксации выходного напряжения зарядных устройств с точностью до ±1–2%. Линейные стабилизаторы (LDO) типа LM317 или LM1117 работают с минимальным падением напряжения (0,3–1,5 В) и подходят для маломощных приложений до 1,5 А. Импульсные стабилизаторы (buck-конвертеры) на базе микросхем MP2307 или LM2596 обеспечивают КПД до 95% при токах до 3 А, но требуют внешних компонентов: дросселя, диода Шоттки и конденсаторов.

Для выбора стабилизатора критичны три параметра:

Входное напряжение: должно превышать выходное на минимальное падение (для LDO) или на 20–30% (для импульсных). Например, при требуемых 5 В на выходе входное напряжение для LM317 должно быть ≥6,5 В, а для MP2307 – ≥7 В.
Ток нагрузки: превышение номинала ведет к перегреву. LM1117 выдерживает 800 мА, TPS5430 – до 3 А. Для токов свыше 5 А используют модули на базе XL4015 с активным охлаждением.
Точность: LDO обеспечивают стабильность ±0,5–1%, импульсные – ±2–3%. Для прецизионных задач (например, зарядка Li-ion) предпочтительны LDO с низким шумом.

Схема подключения LM317 требует двух резисторов для задания выходного напряжения. Формула расчета: V_out = 1,25 × (1 + R2/R1). При R1 = 240 Ом и R2 = 1,5 кОм выходное напряжение составит 9 В. Для защиты от короткого замыкания добавляют диод 1N4007 параллельно выходу. Импульсные стабилизаторы настраиваются подбором резистивного делителя обратной связи: для LM2596 при R1 = 1 кОм и R2 = 3 кОм выходное напряжение – 5 В.

Тепловые потери – основная проблема линейных стабилизаторов. При разнице входного и выходного напряжения в 5 В и токе 1 А рассеиваемая мощность составит 5 Вт. Для отвода тепла используют радиаторы с площадью ≥20 см²/Вт. Импульсные стабилизаторы лишены этого недостатка, но генерируют высокочастотные помехи (100–500 кГц), требующие экранирования и фильтрации LC-цепями (дроссель 10–100 мкГн + конденсатор 10–100 мкФ).

Для динамической регулировки напряжения применяют цифровые стабилизаторы с интерфейсом I²C, например, TPS62743. Они позволяют программно задавать выходное напряжение с шагом 10 мВ в диапазоне 0,9–3,3 В. Управление осуществляется микроконтроллером через библиотеки Arduino или STM32 HAL. Такие решения актуальны для зарядных устройств с адаптивными профилями (Quick Charge, USB Power Delivery).

При выборе компонентов для импульсных стабилизаторов учитывают:

Дроссель: индуктивность выбирают по формуле L = (V_in – V_out) × V_out / (ΔI × f × V_in), где ΔI – допустимый ток пульсаций (обычно 20–30% от номинального), f – частота переключения (150–500 кГц). Для 5 В/2 А и f = 300 кГц подойдет дроссель 22 мкГн.
Конденсаторы: входной – керамический 22–47 мкФ (X5R/X7R), выходной – танталовый или полимерный 100–470 мкФ с низким ESR (≤50 мОм).
Диод: Шоттки с обратным напряжением ≥2×V_in и током ≥1,5×I_out. Например, 1N5822 (40 В, 3 А).

Типовые ошибки при реализации стабилизаторов:

Недостаточная емкость входного конденсатора – приводит к провалам напряжения при скачках тока. Минимальное значение – 10 мкФ на 1 А нагрузки.
Игнорирование длины проводников – падение напряжения на дорожках печатной платы может достигать 0,1 В/см при токе 1 А. Критичные участки выполняют шириной ≥2 мм.
Отсутствие термозащиты – при перегреве LDO снижают ток, импульсные – отключаются. Датчики температуры (например, NTC 10 кОм) интегрируют в цепь обратной связи.

Практическое применение делителей напряжения в цепях зарядных устройств

Делители напряжения – простой и эффективный способ снизить выходное напряжение зарядного устройства до требуемого уровня без использования сложных схемотехнических решений. В типовых адаптерах с выходным напряжением 9 В или 12 В делитель на резисторах позволяет получить стабильные 5 В для зарядки Li-ion аккумуляторов или USB-устройств. Например, при входном напряжении 12 В и резисторах R1=1 кОм и R2=1,5 кОм выходное напряжение составит ~4,8 В, что близко к номиналу USB. Однако такой метод не подходит для мощных нагрузок: при токе 1 А на R1 рассеивается 7,2 Вт, что требует применения резисторов с соответствующей мощностью рассеивания (не менее 10 Вт).

В импульсных зарядных устройствах делители используются для формирования сигнала обратной связи в цепях ШИМ-контроллеров. Здесь критически важна точность: даже небольшое отклонение резисторов (например, 1% вместо 5%) может привести к нестабильности выходного напряжения. Для схем с обратной связью рекомендуется применять прецизионные резисторы с температурным коэффициентом не хуже 50 ppm/°C. Пример: в схеме на базе контроллера UC3843 делитель с R1=10 кОм и R2=2,2 кОм задает выходное напряжение ~5,1 В, но при замене R2 на 2,4 кОм напряжение возрастает до 5,45 В – разница в 7%, что может вывести из строя подключенное устройство.

Для снижения потерь мощности в делителях применяют комбинированные решения с транзисторами или стабилитронами. Например, в схеме с NPN-транзистором (например, 2N2222) и резистивным делителем можно получить регулируемое напряжение с минимальными тепловыми потерями. При входном напряжении 15 В и токе нагрузки 500 мА делитель на резисторах рассеивал бы ~5 Вт, тогда как схема с транзистором снижает потери до 0,5–1 Вт. Важно учитывать падение напряжения на переходе база-эмиттер (обычно 0,6–0,7 В), которое необходимо компенсировать подбором резисторов.

При выборе резисторов для делителя учитывайте не только номинал, но и допуск, мощность и температурную стабильность. Для критичных приложений используйте резисторы серии E96 с допуском 0,1%.
Избегайте делителей в цепях с высоким током (>1 А) – используйте линейные стабилизаторы (например, LM7805) или импульсные преобразователи.
Для защиты от перенапряжения параллельно нижнему резистору делителя можно установить стабилитрон на требуемое напряжение (например, 5,1 В для USB).
При расчете делителя для ШИМ-контроллеров учитывайте входное сопротивление микросхемы – оно должно быть на порядок выше сопротивления нижнего резистора делителя.

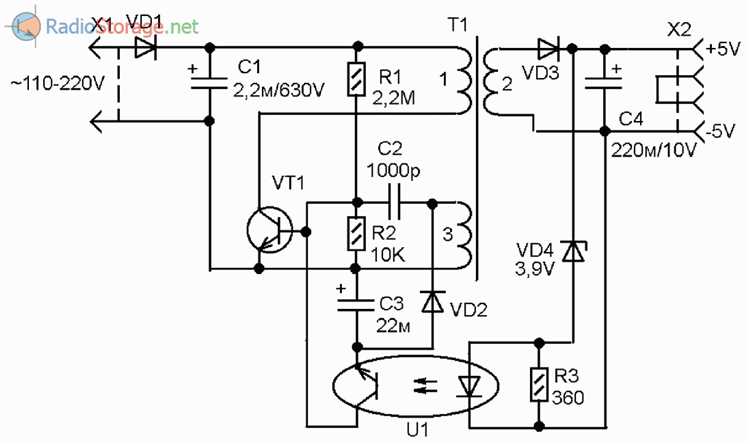

Как выбрать и подключить понижающий DC-DC преобразователь

Перед выбором понижающего DC-DC преобразователя определите три ключевых параметра: входное напряжение (V_in), выходное напряжение (V_out) и максимальный ток нагрузки (I_out). Преобразователи на базе микросхем LM2596, MP2307 или TPS5430 подходят для большинства задач с током до 3 А. Для более высоких нагрузок (5–10 А) используйте модули на XL4015 или LM2576HV. Убедитесь, что V_in преобразователя превышает V_out минимум на 1,5–2 В для стабильной работы. Например, при V_out = 5 В выбирайте модуль с V_in ≥ 7 В.

Эффективность преобразователя зависит от топологии: синхронные (например, на MP2315) обеспечивают КПД до 95%, но дороже асинхронных (LM2596 – до 85%). Для чувствительных устройств (микроконтроллеры, датчики) выбирайте модели с низким уровнем пульсаций на выходе (≤ 50 мВ). Частота переключения влияет на габариты: высокочастотные (1 МГц и выше) требуют меньших индуктивностей, но сложнее в настройке. Проверяйте datasheet на наличие защиты от короткого замыкания и перегрева – критично для длительной работы.

Методы снижения напряжения с помощью диодов и их ограничения

Диоды – простой способ снизить выходное напряжение зарядного устройства за счёт прямого падения напряжения на p-n переходе. Для кремниевых диодов (например, 1N4007) характерно падение около 0,6–0,7 В при токе до 1 А. Германиевые диоды (типа Д9) дают меньшее падение – 0,2–0,3 В, но выдерживают меньшие токи (до 100 мА). При последовательном включении нескольких диодов напряжение снижается аддитивно: два кремниевых диода уменьшат напряжение на 1,2–1,4 В. Однако этот метод неэффективен для высоких токов из-за роста падения напряжения при нагреве – при 1 А и температуре 80°C падение на кремниевом диоде может достигать 0,9 В.

Шоттки-диоды (например, 1N5822) обеспечивают меньшее падение напряжения – 0,3–0,5 В при тех же токах, что делает их предпочтительными для маломощных устройств. Однако их обратный ток утечки выше (до 1 мА при 25°C), что критично для схем с высоким входным сопротивлением. При использовании диодов для снижения напряжения важно учитывать динамическое сопротивление: при малых токах (менее 10 мА) падение напряжения может быть ниже номинального, что приведёт к нестабильности выходного напряжения.

Ограничение метода – невозможность точной регулировки напряжения. Падение на диоде зависит от тока нагрузки и температуры, что делает его непригодным для устройств с жёсткими требованиями к стабильности (например, Li-ion аккумуляторов). При токе 500 мА и температуре 50°C падение на кремниевом диоде может варьироваться на 0,2 В, что вызовет колебания выходного напряжения. Для компенсации температурной зависимости применяют термокомпенсированные сборки диодов или параллельное включение стабилитронов, но это усложняет схему.

Диоды также вносят потери мощности, рассеиваемой в виде тепла. При токе 2 А и падении 0,7 В на диоде выделяется 1,4 Вт, что требует радиатора или ограничивает применение в компактных устройствах. Для снижения потерь используют диоды с низким прямым падением (например, SB560 с падением 0,55 В при 5 А), но их стоимость выше. Альтернатива – синхронные выпрямители на MOSFET, которые снижают потери до 0,1 В, но требуют сложной схемы управления.

Метод не подходит для устройств с переменной нагрузкой, так как падение напряжения на диоде пропорционально току. Например, при изменении тока от 100 мА до 1 А выходное напряжение может «плавать» на 0,3–0,5 В, что критично для чувствительной электроники. Для стабилизации применяют линейные регуляторы (например, LM317) или импульсные преобразователи, где диоды используются только как вспомогательные элементы (например, в цепях защиты).

Настройка импульсных блоков питания для корректировки выходного напряжения

При отсутствии подстроечного резистора можно использовать внешний делитель напряжения. Подключите параллельно нижнему резистору делителя (R2) дополнительный резистор с сопротивлением, рассчитанным по формуле: Rдоп = (R1 * R2) / (R1 + R2) * (Uвых_желаемое / Uвых_текущее — 1). Для ИБП с выходным напряжением 12 В и целью снизить его до 10 В при R1=20 кОм и R2=3,3 кОм потребуется Rдоп ≈ 1,8 кОм. Используйте резисторы с точностью не хуже 1% и мощностью не менее 0,25 Вт. Избегайте подключения делителя напрямую к выходу без нагрузки – это может привести к нестабильной работе обратной связи.

Для ИБП с цифровым управлением (например, на базе микроконтроллеров STM32 или ATmega) корректировка напряжения возможна только через перепрошивку или изменение калибровочных значений в EEPROM. В таких случаях изучите документацию на контроллер и найдите регистры, отвечающие за опорное напряжение или коэффициент усиления обратной связи. Например, в контроллерах семейства STM32F1xx за калибровку отвечает регистр ADC_CR2, где бит TSVREFE включает внутренний ИОН. Изменение опорного напряжения с 1,2 В на 1,1 В снизит выходное напряжение пропорционально.

После любой модификации обязательно проверьте стабильность работы ИБП под нагрузкой, близкой к максимальной. Используйте электронную нагрузку или резисторы с мощностью, соответствующей току потребления. Контролируйте температуру ключевых элементов (транзисторов, диодов, дросселей) – неправильная настройка может привести к перегреву из-за увеличения пульсаций или скважности импульсов. Если после регулировки напряжение «плавает» при изменении нагрузки, увеличьте ёмкость выходных конденсаторов на 20–30% или добавьте LC-фильтр с частотой среза ниже рабочей частоты ШИМ (обычно 50–150 кГц).

Использование готовых модулей понижения напряжения: плюсы и минусы

Готовые модули понижения напряжения, такие как LM2596, MP1584 или XL6009, позволяют быстро адаптировать зарядное устройство под требования конкретного устройства. Их ключевое преимущество – простота интеграции: достаточно подключить вход к источнику питания, настроить выходное напряжение подстроечным резистором и подсоединить нагрузку. Например, модуль на базе LM2596 поддерживает входное напряжение до 40 В и выходной ток до 3 А, что покрывает большинство бытовых задач. Для сравнения, самодельные схемы на дискретных компонентах требуют расчётов индуктивностей, ёмкостей и выбора подходящего стабилизатора, что увеличивает риск ошибок.

Экономия времени – ещё один аргумент в пользу готовых решений. Настройка модуля занимает 5–10 минут, тогда как проектирование и пайка собственной схемы может растянуться на часы или дни. Модули часто оснащены защитами от перегрузки, короткого замыкания и перегрева, что снижает вероятность повреждения заряжаемого устройства. Например, MP1584 автоматически ограничивает ток при превышении 3 А и отключается при нагреве выше 150°C. Однако не все модули одинаково надёжны: дешёвые китайские аналоги могут иметь завышенные характеристики или отсутствие реальной защиты.

Основной недостаток готовых модулей – ограниченная гибкость. Большинство из них работают в фиксированном диапазоне входных и выходных параметров. Например, XL6009 способен повышать напряжение, но его КПД падает при разнице между входом и выходом более 5 В. Для нестандартных задач, таких как понижение 24 В до 3,3 В при токе 5 А, потребуется либо каскадное включение модулей (что снижает КПД), либо переход на специализированные решения вроде TPS5450 с внешними компонентами. Кроме того, модули занимают больше места, чем интегральные схемы в корпусах SOT-23 или QFN.

Цена – компромисс между удобством и стоимостью. Модуль LM2596 стоит 100–300 рублей, в то время как аналогичный стабилизатор в чипе обойдётся в 20–50 рублей. Однако при массовом производстве разница нивелируется за счёт экономии на разработке и тестировании. Для разовых проектов модули оправданы, но при серийном выпуске выгоднее использовать дискретные компоненты. Также стоит учитывать доступность: модули легко найти на AliExpress или в радиомагазинах, тогда как редкие микросхемы могут требовать заказа с долгой доставкой.

Шум и стабильность выходного напряжения зависят от качества модуля. Дешёвые варианты часто генерируют высокочастотные помехи из-за плохой фильтрации или некачественных компонентов. Например, модули на базе MT3608 могут создавать пульсации до 100 мВ при нагрузке 2 А, что критично для чувствительной электроники. Для сравнения, хорошо спроектированная схема на LT1084 обеспечивает пульсации менее 10 мВ. Если требуется чистое питание, лучше выбирать модули с дополнительными LC-фильтрами или использовать линейные стабилизаторы после импульсных.

Выбор модуля должен основываться на конкретных требованиях: токе нагрузки, диапазоне входного/выходного напряжения, КПД и допустимых пульсациях. Для зарядки смартфонов (5 В, 2 А) подойдёт AMS1117 или MP2307, а для питания Raspberry Pi (5 В, 3 А) – XL4015 с активным охлаждением. При токе свыше 5 А стоит рассмотреть модули с внешними MOSFET-транзисторами, например, DRV8301. Перед покупкой проверяйте отзывы и тесты: многие продавцы завышают характеристики, особенно по току и КПД.
